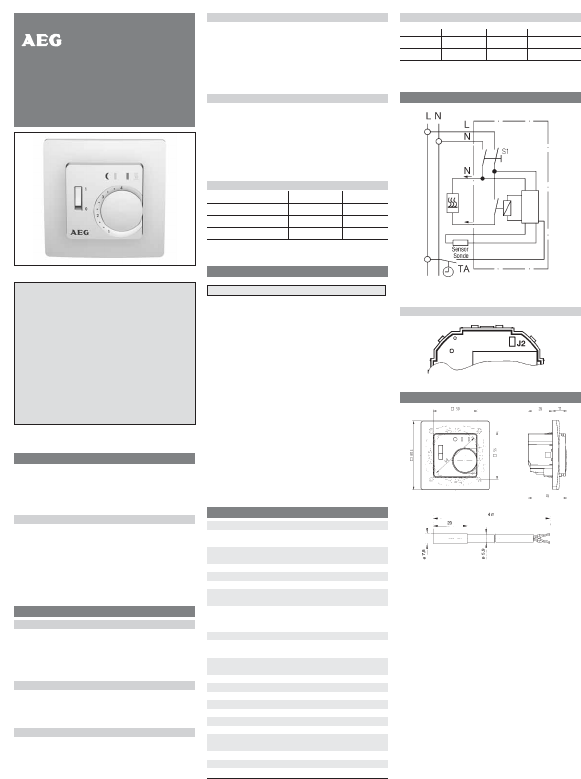

Bedienungsanleitung AEG FTE 5050 SN Thermostat

Bedienungsanleitung

1. Toepassingen

De elektrische vloer temperatuur regelaar wordt

gebruikt voor het elektronisch regelen van:

• directe vloer verwarming

• vloer temperatuur conditioning systemen

Kenmerken

• nachtelijke verlaging van temperatuur d.m.v. externe

timer

• indicatielampje voor ‘regelaar vraagt warmte’ en

‘nachtverlaging’

• 2-polige netschakelaar

• te plaatsen op 55 mm. inbouwdoos

2. Functie omschrijving

2.1 Functies

De vloertemperatuur wordt ingesteld via de druktoets

en wordt gemeten d.m.v. de afstand sensor. De schaal

van *… 4 komt overeen met een temperatuur van

10 …40°C.

Lampjes

Rood: Regelaar roept warmte op

Groen: Verlagingsprocedure is geactiveerd.

2.2 Aanpassen van de verlagingsingang TA

èè

De TA ingang wordt gebruikt om de regelaar in de ener-

giebesparende mode te plaatsen. (bij gebruik van exter-

ne timer). In deze mode wordt de ruimtetemperatuur

verminderd met 3°C en 5°C. (hangt af van Jumper J2)

Voorzichtig!

Het apparaat mag alleen door een gekwalificeerd

elektricien geopend en geïnstalleerd worden

volgens de instructies en het aansluitschema op de

behuizing van het apparaat. De bekende

veiligheidsvoorschriften dienen in acht genomen te

worden. Om te voldoen aan Apparatenklasse II moe-

ten de installatie voorschriften op de juiste manier

opgevolgd worden.

Dit onafhankelijk te plaatsen elektronisch apparaat is

ontworpen voor het regelen van temperatuur onder

normale omstandigheden in droge en afsluitbare

ruimten. Deze electronische regelaar voldoet aan

DIN-EN 60730 en functioneert volgens werkwijze 1C.

468 931 003 295-1



Gebruiks- en

montagehandleiding

Elektronische vloertemperatuur

regelaar met verlagingsingang

FTE 5050 SN

2.3 Selecteren van verlagingstemperatuur

Door middel van de J2 jumper is het mogelijk 3°C of

5°C te selecteren.

J2 dicht verlaging met 5°C (standaard instelling)

J2 open verlaging met 3°C

De met de draaischijf ingestelde temperatuur, wordt

verminderd met deze waarde.

2.4 Fout in de vloer sensor

Als er een sensor fout optreedt (kortsluiting of een

breuk) schakelt de regelaar automatisch naar foutmode.

De verwarming blijft functioneren tot max. 30% van het

vermogen (werking 30% van de tijd) Dit beschermt

tegen bevriezen en oververhitten.

Als er een sensor fout optreedt, knipperen beide

lampjes.

2.5 Functies van de lampjes

Functie Groen lampje Rood lampje

Verwarming is aan aan

Verlagingsmodule aan

Vloersensor fout knippert knippert

3. Elektrische aansluiting

Aansluiten in volgende stappen:

• verwijder de temperatuur instelknop

• verwijder de bevestigingschroef

• verwijder de bovenkant van de behuizing

• bevestig volgens het diagram

(zie onderkant behuizing)

Vloer sensor

De sensor (op afstand) moet op dusdanige manier ge-

monteerd worden dat de gelimiteerde temperatuur op

de juiste wijze waargenomen wordt. De sensor moet

geïnstalleerd worden in een beschermingsbuis. Dit

vergemakkelijkt eventuele vervanging in de toekomst.

Installeer de sensor niet in de nabijheid van

elektriciteitskabels, anders moet een beschermde kabel

gebruikt worden.

De sensor kan tot max. 50 meter verlengd worden d.m.v.

een kabel bruikbaar voor elektriciteitsnetwerk.

Let op!

De sensorkabels zijn aangesloten op het

elektriciteitsnet (230 V)

4. Technische gegevens

Type FTE 5050 SN

Temperatuur instelbereik

Vloertemperatuur *…4 (= 10…40ºC)

Indicator lampje rood Regelaar roept warmte op

groen verlagingstemperatuur

Netschakelaar 2-polig

Voedingsspanning 230 V AC (195…253 V) 50 Hz

Uitgang Relais maak contact

Schakelstroom 100 mA…16 A cosϕ = 1;

100 mA… 2 A cosϕ = 0,6

Regeldrag Proportionele regelaar

(door PBM continu

gelijkvormig

Schakeltemperatuur diff. ~1°C

Vloer sensor Lengte 4 m,

verlenging max. 50 m

Temperatuur verlaging 3 K of 5 K selecteerbaar zie 2.3

door externe timer

Instelbegrenzing in instelknop

Veiligheidsklasse IP 30

Apparatenklasse II (zie opmerking 1)

Software Klasse A

Vervuilingsgraad 2

Drieelektrische sterkte test 2,5 kV

Thermische kogeldruk test 75°

Spanning en stroom voor

EMC imuniteit 230V, 16A

Betrijfstemperatuur 0…40ºC

Opslagtemperatuur –25…70ºC

Gewicht 90 g

Let op! Eerst het elektrisch systeem uitschakelen

Kenmerken voor vloer sensor

10°C 66,8 kΩ 30°C 26,3 kΩ

20°C 41,3 kΩ 40°C 17,0 kΩ

25°C 33 kΩ 50°C 11,3 kΩ

5. Schakelschema

Opgelet: 

doorgangsverbinder voor aarde (aardleiding)

Positie van de Jumpers

6. Afmetingen

outen en wijzigingen voorbehouden 280928/34615/2/0743
