Bedienungsanleitung AEG RT 5050 SZ Thermostat

Bedienungsanleitung

Zur Beachtung!

• Das Gerät darf nur durch einen Fachmann

installiert bzw. eingesetzt werden. Dabei sind

die bestehenden Sicherheitsvorschriften zu

beachten.



Der Raumtemperaturregler ist gemäß

VDE 0875 bzw. EN 55014 funkentstört und

arbeitet nach der Wirkungsweise 1c.

• Eine zulässige relative Luftfeuchte von max. 95 %

darf nicht überschritten werden. Betauung ist

zu vermeiden.

• Bei Inbetriebnahme des Raumtemperatur-

reglers ist zu beachten, daß das Thermo-

bimetall eine gewisse Zeit benötigt, um sich

der Raumtemperatur anzupassen. Unmittelbar

nach der Montage oder nach Abschaltung der

Nachtabsenkung wird deshalb der Schaltpunkt

von der Raumtemperatur abweichen.

Die Schaltpunktgenauigkeit ist erst nach ca. 1-2

Stunden Betriebsdauer gegeben.

Zur schnelleren Anfangsaufheizung und Abkür-

zung der Anfangsangleichung wird daher emp-

fohlen, die Einstelltemperatur höher als

gewünscht einzustellen. Nach Erreichen der

Temperatur kann dann die Temperatureinstel-

lung wieder auf den gewünschten Sollwert ge-

bracht werden.

Verwendungsbereich

Der Raumtemperaturregler dient zur Rege-

lung der Temperatur in geschlossenen Räumen,

wie Wohnungen, Schulen, Sälen, Werkstätten

usw. mit üblicher Umgebung.

Montageort

Eine Installation gegenüber der Heizquelle an

einer Innenwand ist zu bevorzugen.

• Montagehöhe: ca. 1,5 m über dem Fuß-

boden

• Vermeiden Sie Außenwände und Zugluft

von Fenstern und Türen.

• Achten Sie darauf, daß die normale Kon-

vektionsluft des Raumes den Regler unge-

hindert erreicht. Der Regler soll daher nicht

innerhalb von Regalwänden oder hinter Vor-

hängen und ähnlichen Abdeckungen mon-

tiert werden.

• Fremdwärme beeinflußt die Regelgenauigkeit

nachteilig.

Vermeiden Sie daher:

direkte Sonneneinstrahlung, die Nähe von

Fernseh-, Rundfunk- und Heizgeräten, Lampen,

Kaminen und Heizungsrohren.

• Auch ein Dimmer erzeugt Wärme!

Wird der Regler zusammen mit einem

Dimmer in einem gemeinsamen Schalter-

rahmen montiert, soll der Abstand zwischen

beiden möglichst groß sein. Bei einer Anord-

nung übereinander muß der Regler unter-

halb des Dimmers sitzen.

Montage

auf handelsübliche Gerätedose 55 Ø.

a) Gehäusedeckel entfernen. Einstellknopf

abziehen. Deckelschraube lösen. Deckel ab-

ziehen.

b) Elektrischer Anschluß:

Gemäß Schaltbild; Massivleiter–Querschnitt

1 bis 1,5 mm

2

. Kein Schutzleiter erforderlich.

Durch entsprechende Einbaumaßnahmen

kann Schutzklasse II erreicht werden.

c) Regler mittels gewindeformender UP-

Dosen-Schraube auf Dose montieren.

d) Gehäusedeckel aufsetzen. Dazu Deckel links

oben in das Gehäuseunterteil einrasten.

e) Weiter wie bei a), jedoch in umgekehrter

Reihenfolge.

f) Zur Demontage der Drähte: Mit einem

Schraubendreher, seitlich am Gehäuse die

jeweiligen Federn entlasten

Skala zur Temperatureinstellung

mit Merkziffern

P = ca. 5 °C 4 = ca. 20 °C

2 = ca. 10 °C 5 = ca. 25 °C

3 = ca. 15 °C 6 = ca. 30 °C

Zeichenerklärung

L = Außenleiter (Phase)

N = Neutralleiter

2 = Anschluß für Uhrsignal zur

Temperaturabsenkung

RF = Widerstand für thermische

Rückführung

TA = Widerstand für Temperaturab-

senkung, z.B. nachts

Anzeigelampe rot: Zusatzheizung

Anzeigelampe rot: Regler fordert Wärme an

Lastanschluss

U = Heizen Ü = Zusatzheizung

ACHTUNG!

Das Gerät ist mit seinem Tragring

immer auf der Tapete zu montieren!

Symbole

O Aus

I Ein

Ü Zusatzheizung

2 über Zeitschaltuhr gesteuerte

Umschaltung zwischen Tag- und

Nachttemperatur

Einengen des Temperatur-

Einstellbereiches

Werkseitig ist der Raumtemperaturregler auf

den maximalen Einstellbereich von 5 bis 30°C

eingestellt (siehe Fig. 1).

Im Einstellknopf befinden sich 2 Einstellringe.

Mit diesen können Sie den Temperatur-Ein-

stellbereich beliebig einengen, also z. B. auf

den Bereich von 8 bis 23°C.

Fig. 1

Mit dieser

Einstellung

wird der Regler

geliefert

Voller Bereich:

5 bis 30°C

Fig. 2

Roter Rastring

(max.) eingestellt

in Pfeilrichtung

auf 23°C

Fig. 3

Blauer Rastring

(min.) eingestellt

in Pfeilrichtung

auf 8°C

468 931 003 293-1

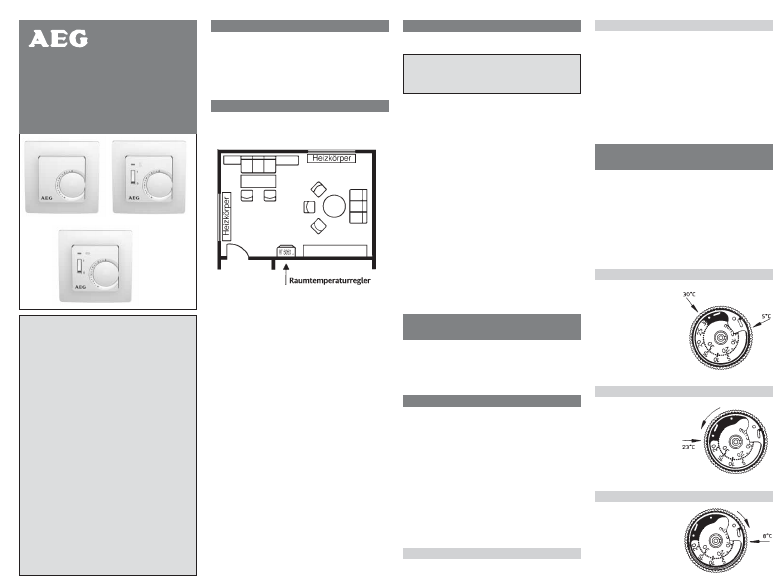

Gebrauchs- und

Montageanleitung

fürRaumtemperaturregler

RT 5050/RT 5050 SN

RT 5050 SZ

RT 5050

RT 5050 SZ

RT 5050 SN
