EINSTELLEN ● ADJUST ● AJUSTE ● RÉGLER ● NASTAVENÍ ● INSTELLEN ● NASTAVENIE ●
НАСТ
Р
ОЙКА ● REGOLAZIONE
D

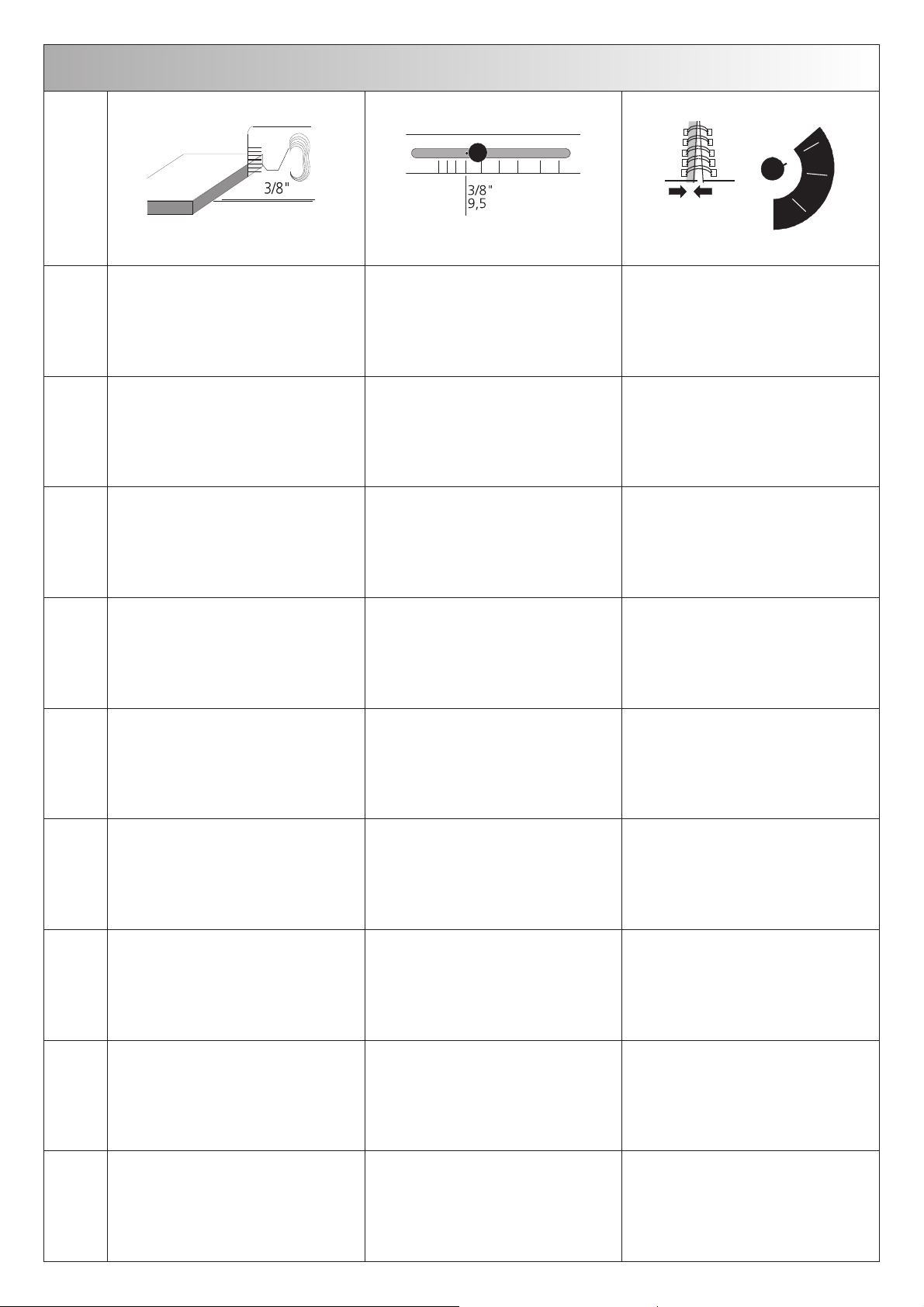

Durchmesser der Bindeelemente ermitteln.
Buchblock auf die Kante neben
der Maßskala legen.
Durchmesser der Bindeelemente
ablesen (z.B. 3/8“).
Maßstab auf Durchmesser einstellen.
Klemmschraube lösen.
Maßstab ermitteln.
Durchmesser einstellen,
Klemmschrauben anziehen.
Randabstand auf Durchmesser einstellen.
Knopf drehen.
Zeiger des Knopfes auf den passenden
Durchmesser drehen (z.B. 3/8“),
größerer Ø = größerer Rand.
E
Determination of the diameter.
Put the back on the edge against
the measuring scale.
Read the diameter
of the binding element (e.g. 3/8“).
Scale for adjusting the diamete
r.
Release attachment screw, determine scale,
adjust diameter, tighten attachment screw.
Adjust distance edge.
To according diameter turn knob.
Turn knob index to the according diameter
(e.g. 3/8“), bigger Ø = bigger edge.
ESP
Determinación del diametro.
Colocar el bloque de hojas en la escala
de medidas para saber el diametro correcto
del encuadernador. (p. ej. 3/8”).
Escala para ajustar el diámetro
.
Desenrroscar la rosca de ajuste,
Colocar en el diametro correspondiente
y apretar la rosca.
Profundidad de margén.
Gire el boton.
Ajustar el margen segun diámetro
girando el botón. (p.ej. 3/8“).
A mayor diámetro mayor margen.
F
Rechercher le diamètre des
éléments de reliure.
Mettre le livre non relié sur le bord,
à côté de l’échelle graduée.
Lire le diamètre des éléments de reliure
(p. ex 3/8“).
Régler un diamètre sur l’échelle graduée.
Desserrer la vis de serrage.
Régler le diamètre.
Serrer la vis de serrage.
Calibrer le diamètre.
Tourner le bouton de l’écartement des bords.
Amener l’aiguille sur le diamètre qui convient
(p. ex. 3/8“). Ø maxi = bord plus grand.
CZ
Zjistěte průměr hřbetů.
Blok papíru položte na hranu vedle měřítka
a přečtěte průměr hřbetu (např. 3/8“).
Nastavte měřítko průměru
.
Povolte šroub měřítka a nastavte průměr
dle požadavku, šroub dotáhněte.
Vzdálenost okraje.
Ukazatel tlačítka nastavte na požadovanou
vzdálenost okraje (např. 3/8“),
větší průměr = větší vzdálenost okraje.
NL
Diameter bepalen
.
De achterkant op de rand tegen
de maatindicator leggen.
Lees de diameter van het bindelement
af (b.v. 3/8“).
Maatvan de diameter instellen.
Klemschroef losmaken, maat instellen,
diameter aanpassen,
klemschroef vastmaken.
Randafstand van de diameter instellen.
Index knop draaien tot passende diameter
(b.v. 3/8“), grotere Ø = grotere rand.
SK
Zistite priemer chrbta.
Blok papiera položte na hranu vedľa meradla
a prečítajte priemer chrbta (napr. 3/8“).
Nastavte meradlo priemeru.
Povoľte skrutku meradla a nastavte priemer
podľa potreby, skrutku dotiahnite.
Vzdialenosť od okraja.
Ukazateľ tlačidla nastavte na požadovanú
vzdialenosť od okraja (napr. 3/8“),
väčší priemer = väčšia vzdialenosť od okraja.
RUS
Для получения качественного переплета
выберите правильный диаметр пружины.
Для этого используйте «Шкалу диаметров
пружины», расположенную на прозрачной
вертикальной панели.
Фиксатор положения пружины установите
на размер, соответствующий диаметру
используемой пружины.
Для зажима пружины диаметром
до 1 дюйма использовать
стандартный зажим.
Для зажима пружины большего диаметра
необходимо перевернуть
зажимную планку.
IT
Scelta del diametro.
Posizionare il prodotto sul bordo accanto
alla scala dei diametri per scegliere
quello corretto.(per esempio 3/8”).
Scala dei diametri.
Svitare la vite di bloccaggio,
scegliere il diametro adatto per il prodotto
e regolare la macchina.
Stringere le viti di chiusura.
Impostare la distanza dal bordo.
Girare la manopola.
Ruotare il puntatore della manopola
sul diametro appropriato (ad esempio 3/8").
Diametro maggiore = bordo maggiore
