CRONOTERMOSTATO
MIRUS
DESCRIZIONE
Il cronotermostato MIRUS è un dispositivo elettronico programmabile, studiato per
la gestione dell’impianto di riscaldamento. Permette di assegnare due distinte
temperature nei differenti orari della giornata e nei diversi giorni della settimana.
Caratteristiche
• 7 programmi indipendenti e programmabili (uno per ogni giorno della settimana);
• Display di grandi dimensioni e retroilluminato;
• Comoda programmazione che si può realizzare anche con base e collegamento
staccato;
• 2 livelli di temperatura impostabili: Comfort
e Risparmio ;
• Temperatura antigelo fissa a 5 ºC (per evitare il congelamento e la rottura della
tubazione);
• Intervento minimo del cambio di temperatura 30 minuti;
• Regolazione della temperatura da +5 ºC a +35 ºC;
• Risoluzione di misura della temperatura e regolazione 0,1 ºC;
• Programmazione giornaliera: intervento minimo cambio temperatura 30 minuti.
ATTENZIONE
Leggere attentamente le istruzioni riportate in questo manuale, il prodotto deve
essere installato da un installatore qualificato.
Prima di accedere ai morsetti di collegamento, assicurarsi che i conduttori da
collegare o già collegati allo strumento non siano in tensione. Non alimentare o
collegare il prodotto se qualche parte di esso risulta danneggiata. Collegare il
prodotto rispettando gli schemi descritti nel presente manuale e sullo strumento.
Il cronotermostato è interamente protetto contro le interferenze.

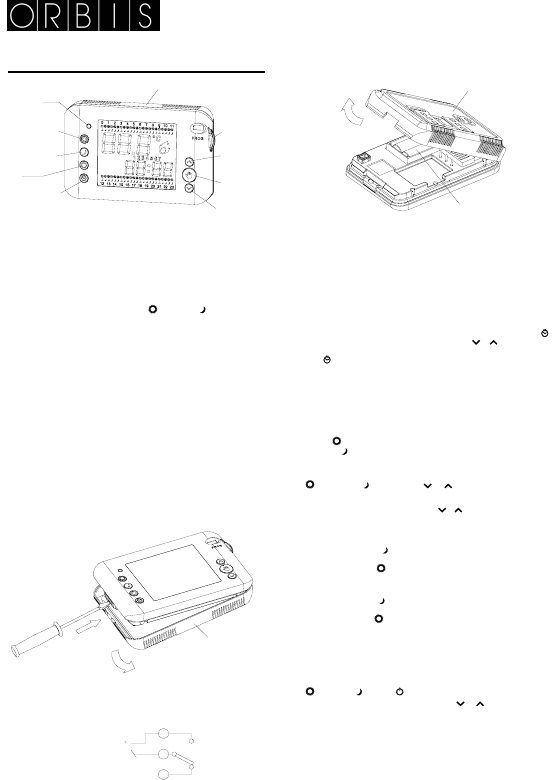

MONTAGGIO
Il dispositivo può essere montato a parete tramite due tasselli o direttamente
sopra una scatola rettangolare da incasso tipo 503.
Si raccomanda di installare il cronotermostato ad una altezza minima di 1,5 m, in
una zona della parete libera da ostacoli che possano influenzare il funzionamento
e lontano da fonti di calore (caloriferi, sole, finestre, ecc…). Sia per fissare il
dispositivo a parete che per sostituire le batterie è necessario sganciare la base di
fissaggio dal dispositivo facendo pressione sull’elemento di sgancio, posto nella
parte laterale sinistra del dispositivo, per il tramite di un cacciavite a taglio. Fissare
la base alla parete con le viti in dotazione.
COLLEGAMENTI
Svitare la vite del coperchio di protezione dei morsetti posto sulla base di fissaggio,
rimuoverlo e collegare il dispositivo secondo il seguente schema:
Per controllare un’installazione il cui assorbimento di corrente supera il valore
indicato nelle caratteristiche, è necessario l’uso di un teleruttore. In questo caso è
consigliabile collegare in parallelo alla bobina un condensatore 0,1 μF 275 V~.
INSERIMENTO E SOSTITUZIONE DELLE BATTERIE: Il cronotermostato è
alimentato con due batterie alcaline tipo LR6 (AA) da 1,5 V (non incluse).
Rispettare la polarità indicata nel vano batterie. La durata approssimativa delle
batterie è di un anno. Quando il livello di carica della batterie raggiunge il valore
minimo e bisogna sostituirle nella parta bassa del display appare l’indicazione “Lo”.
Dopo avere sostituito le batterie premere il pulsante di RESET.
Dopodiché
riprogrammare nuovamente tutti i parametri.
Nell’inserire le batterie la prima volta si attivano tutti i segmenti del display e dopo
qualche secondo il cronotermostato entra in funzione.
Prima di sostituire le batterie, si raccomanda di mettere il cronotermostato in
modalità OFF.
Per il rispetto dell’ambiente, depositare le batterie da eliminare nei raccoglitori
dedicati allo smaltimento.
RETROILLUMINAZIONE
Ogni volta che si preme un tasto si attiva la retroilluminazione del display per
consentire la visualizzazione anche in condizioni di scarsa o nulla luminosità.
IMPOSTAZIONE DELL’ORA
Posizionare la ruota di programmazione su START e premere il tasto
, sul
display lampeggerà il numero del giorno. Con i tasti o selezionare il giorno
corrispondente (1-Lunedi, 2-Martedi, 3-Mercoledi,…) e premere nuovamente il
tasto
, ripetere poi la stessa operazione per l’ora e i minuti. Passati 5 secondi si
passa in modo automatico alle modifiche impostate.
FUNZIONAMENTO AUTOMATICO (CRONOTERMOSTATO)
Posizionando la ruota di programmazione su START, il cronotermostato
accenderà o spegnerà il riscaldamento così come da programmazione del giorno
corrente. Il cronogramma mostrerà sul display il programma giornaliero.
TEMEPERATURE PREIMPOSTATE
Le temperature preimpostate sono:
Confort
: 20 ºC
Risparmio
: 17 ºC
Questi valori si possono modificare, posizionando la ruota di programmazione su
START e premendo il tasto corrispondente alla temperatura da variare (Confort
o Risparmio ) e con i tasti o è possibile reimpostare il valore
desiderato.
Per sapere che tipo e quale valore di temperatura è impostata nell’ora corrente è
sufficiente premere uno qualsiasi dei tasti
o nella modalità START.
PROGRAMMI PREIMPOSTATI
Il cronotermostato MIRUS ha i seguenti programmi preimpostati:
dal Lunedi al venerdi:
Temperatura Risparmio
: dalle ore 00:00 alle ore 06:00, dalle ore 09:00 alle ore
12:00h, dalle ore 15:00 alle ore 17:00 e dalle ore 22:00 alle ore 00:00.
Temperatura Confort
: dalle ore 06:00 alle ore 09:00, dalle ore 12:00 alle ore
15:00 e dalle ore 17:00 alle ore 22:00.
Sabato e Domenica:
Temperatura risparmio
: dalle ore 00:00 alle ore 08:00 e dalle ore 22:00 alle ore
00:00.
Temperatura Confort
: dalle ore 08:00 alle ore 22:00.
MODIFICARE I PROGRAMMI
Posizionare la ruota di programmazione sul giorno della settimana che
intendiamo modificare.
Programmare il tipo di temperatura desiderata per ogni periodo di 30 minuti
nell’arco delle 24 ore, partendo dalle ore 00:00. Per impostare il tipo di temperatura
è sufficiente premere il tasto corrispondente alla situazione desiderata Comfort:
, Risparmio: , Spento: e procedere poi analogamente per tutti i periodi
successivi avanzando o retrocedendo con i tasti
o .
Per sapere quale periodo orario si sta programmando, sul display è visualizzata
l’ora corrispondente, mentre il tipo di temperatura selezionata è visualizzata nel
cronogramma giornaliero con il corrispondente simbolo lampeggiante.
Se nel cronogramma non appare il simbolo lampeggiante significa che nel periodo
orario che stiamo programmando il cronotermostato rimarrà spento
FUNZIONAMENTO OFF (funzione antigelo attiva).
Il programma si memorizza quando spostiamo la posizione della ruota di
programmazione su un altro giorno o su START.
PLACA DE INSTALACIÓN
RUEDA DE
PROGRAMACIÓN
RESET
SELECCIÓN
TEMPERATURA
DE CONFORT
SELECCIÓN
TEMPERATURA
DE AHORRO
ON / OFF
PUESTA EN
HORA / DIA
INCREMENTAR /
AVANZAR
ACCIONAMIENTO
MANUAL
DECREMENTAR /
RETROCEDER
PLACA DE INSTALACIÓN
PLACA DE INSTALACIÓN
1
2
CALEFACCIÓN
3
CALDAIA
BASE DI
FISSAGGIO
N°2 BATTERIE 1,5 V tipo
LR6 (AA)
BASE DI FISSAGGIO
BASE DI FISSAGGIO
RUOTA DI
PROGRAMMAZIONE
INCREMENTA
/AVANZA
DECEREMENTA
/RETROCEDI
SELEZIONE
TEMEPERATURA
MF
RT
SELEZIONE
TEMEPERATURA
RI
PARMI
IMPOSTAZIONE
ORA E DATA
FUNZIONE
MANUALE
