Bedienungsanleitung

Cronotermostato Lyra

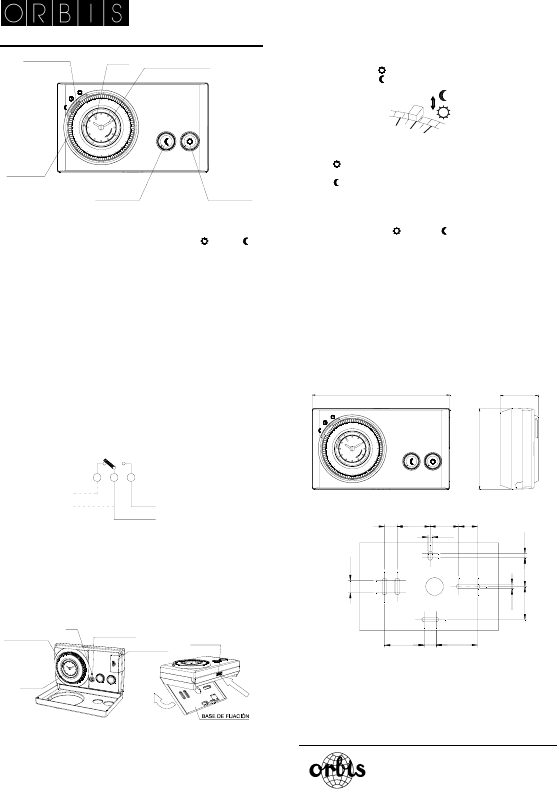

DESCRIPCIÓN:

El LYRA es un cronotermostato analógico programable de muy fácil utilización que

permite asignar distintas temperaturas en diferentes periodos horarios.

Sus características son las siguientes:

- 2 temperaturas independientes y programables. (Confort y Ahorro ).

- Programa diario.

- Comodidad de programación, al poderse realizar fuera de la base sobre una

esfera de caballetes imperdibles.

- Posibilidad de control de calefacción ó aire acondicionado.

- Periodos mínimos entre niveles de temperatura de 15 minutos.

- Campo de regulación de la temperatura:

- Confort: +10 ºC a +40 ºC aprox.

- Ahorro: 0 ºC a +25 ºC aprox.

- Posibilidad de funcionamiento manual (Confort, automático ó ahorro).

- Test del estado de la batería.

ATENCIÓN:

La instalación y el montaje de los aparatos eléctricos debe ser realizada por un

instalador autorizado. Antes de proceder a la conexión debe asegurarse que los

conductores a conectar no están bajo tensión.

El aparato está internamente protegido contra las interferencias.

MONTAJE:

Sobre pared o caja de mecanismos. Retirar la base de fijación haciendo presión

sobre el pulsador existente en la parte inferior y separarla del resto del aparato.

Fijar la base con los tornillos adjuntos. Para volver a insertar el LYRA en su base

introducir las guías superiores de la base en las ranuras del aparato y presionar

sobre la parte inferior hasta encajar la pestaña en el hueco existente.

CONEXIÓN:

Conectar de acuerdo al siguiente esquema:

COLOCACIÓN Y SUSTITUCIÓN DE PILAS:

El aparato está alimentado por 2 pilas alcalinas LR06 (AA) de 1,5 V (no incluidas).

Respetar la polaridad indicada en el alojamiento de las pilas. La duración

aproximada de las pilas es de 1 año.

Deposite las pilas usadas en un contenedor para tal fin. Respete el medio

ambiente.

El aparato incorpora un pulsador para test de pila que permite comprobar que las

pilas están en buen estado. Sí al pulsar el test de pila el led no se enciende,

sustituya las pilas.

PUESTA EN HORA

Girar la esfera en el sentido de las agujas del reloj hasta hacer coincidir el índice

con la hora actual.

Las manecillas horarias también deben coincidir con la hora actual.

PROGRAMACIÓN

Desplazar hacia arriba todos los caballetes. Desplazar hacia abajo los caballetes

correspondientes a las horas en que la temperatura que deseamos sea la

temperatura de confort ( ) y el resto del tiempo estará seleccionada la

temperatura de ahorro ( ).

MANDO MANUAL

3 posiciones.

.- Permanentemente temperatura de Confort .

¡ .- Automático. Según posición de los caballetes.

.- Permanentemente temperatura de Ahorro.

AJUSTE DE LA TEMPERATURA:

Las temperaturas se pueden regular mediante los selectores correspondientes a

las temperaturas de Confort ( ) y Ahorro ( ).

CARACTERÍSTICAS TÉCNICAS:

Alimentación 2 Pilas alcalinas LR06 (AA) de 1,5 V

Poder de ruptura 5 (1) A 250 V∼

Duración de las pilas Aproximadamente 1 año

Tipo de acción 1B, 1S, 1T y 1U.

Precisión de medida de temperatura ± 1 °C

Temperatura de confort De 10 °C a 40 °C aprox.

Temperatura de ahorro De 0 °C a 25 °C aprox.

Temperatura de funcionamiento De -10 °C a 45 °C

Clase de Protección II en montaje correcto

Tipo de Protección IP40 según EN 60529 instalado

correctamente

Situación de Contaminación Normal

DIMENSIONES:

NOTA.- En la placa de instalación se incorporan las instrucciones en formato

código QR.

A016.32.56418

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lérida, 61 E-28020 MADRID

Teléfono: +34 91 5672277; Fax: +34 91 5714006

E-mail: info@ orbis.es

http://www.orbis.es

AIRE

ACONDICIONADO

CALEFACCION

123

12

9

6

3

24

3

6

9

12

15

18

2

1

MANDO MANUAL

INDICE

MANECILLAS HORARIAS

CABALLETES

SELECTOR

TEMPERATURA

AHORRO

SELECTOR

TEMPERATURA

CONFORT

TAPA DE PILAS

LED

MANDO MANUAL

ESFERA

TEST BATERÍAS

PULSADOR

12

9

6

3

24

3

6

9

12

15

18

2

1

142

84

40

17

263011.5

4

2630

11

37.5

11

36

4

4

COTAS DE MONTAJE
