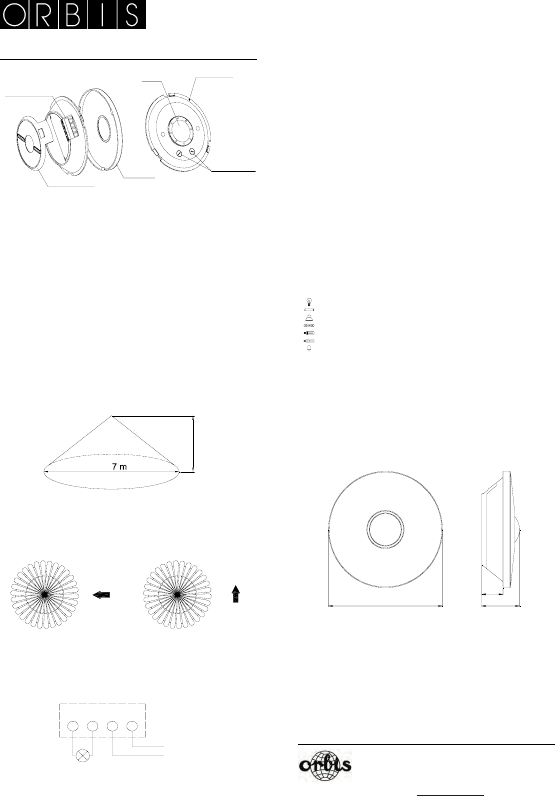

CIRCUMAT
BEWEGUNGSMELDERT
GEBRAUCHSANWEISUNG
BESCHREIBUNG
Der Bewegungsmeldert CIRCUMAT empfängt die unsichtbare infrarote Strahlung,
die von Personen oder sonstigen Wärmequellen ausgeht, ohne selbst Strahlung
auszusenden.
Bewegt sich eine Wärmequelle im Erkennungsbereich des CIRCUMAT, wird der
Ausgangskreis eingeschaltet. Werden keine Bewegungen mehr festgestellt, erfolgt
die Abschaltung nach einer einstellbaren Verzögerungszeit.
Der Bewegungsmeldert reagiert nur, wenn die Helligkeit unterhalb des
eingestellten Wertes liegt.
INSTALLATION
ACHTUNG: Installation und Montage elektrischer Geräte dürfen nur von
zugelassenen Fachkräften ausgeführt werden.
VOR BEGINN DER INSTALLATIONSARBEITEN DIE SPANNUNG ABSCHALTEN
Das Gerät ist intern gegen Störeinflüsse geschützt. Dennoch können besonders
starke elektromagnetische Felder die Funktion beeinflussen. Das Gerät daher nicht
in unmittelbarer Nähe von Geräten installieren, die starke Magnetfelder erzeugen
(Motoren, Transformatoren, Umspannwerke, industrielle Maschinen usw.).
MONTAGE UND ANSCHLUSS
Deckenmontage, vermeiden Sie, dass sich im Erkennungsbereich stark
reflektierende Oberflächen (Flüssigkeiten, Marmor usw.) und Elemente mit
plötzlicher Temperaturänderung (Heizung, Klimaanlage, mögliche Luftströmungen
usw.) oder Lichtquellen befinden. Der Erkennungsbereich hängt direkt von der
Montagehöhe entsprechend nachstehender Abbildung ab:
Bei der Installation beliebiger Bewegungsmeldert ist zu beachten, dass die
Erkennung durch Bewegung quer zu den Erkennungsbündeln erfolgt. Bewegt sich
die Wärmequelle in Richtung der Bündel, erfolgt die Erkennung erst bei einem
wesentlich geringeren Abstand vom Gerät.
Drehen Sie die Frontplatte und nehmen Sie diese ab. Lösen Sie auf der Frontseite
die Befestigungsschrauben der Grundplatte. Befestigen Sie die Grundplatte an der
Decke mit Hilfe der beiden mitgelieferten Schrauben. Zur Montageerleichterung
und Vereinfachung der Ausrichtung des Bewegungsmeldert CIRCUMAT zu den
Wänden wird eine Schablone mitgeliefert
Schließen Sie das Gerät entsprechend folgendem Schaltbild an.
Befestigen Sie das Gerät erneut mit den beiden Schrauben an der Grundplatte.
Die Umgebungstemperatur am Montageort beeinflusst die Empfindlichkeit
erheblich, und damit auch die erreichbare Entfernung, bei der eine Erkennung
erfolgt. Die Empfindlichkeit vermindert sich mit steigender Temperatur, da das
Gerät die Bewegung einer Wärmequelle erkennt (normalerweise 36°C
Körpertemperatur). Je mehr sich die Temperatur an den Wert von 36°C annähert,
desto schlechter ist die Erkennung.
INBETRIEBNAHME
Zur Einstellung des Erkennungsbereichs wie folgt vorgehen:
Drehen Sie den Einstellregler "LUX" in die Stellung Q und den Einstellregler
"TIME" auf den kleinsten Wert . Überprüfen Sie den Erkennungsbereich, indem
Sie sich innerhalb der gewünschten Grenzen bewegen.
EINSTELLUNG
EINSTELLUNG DER HELLIGKEIT Der Bewegungsmeldert CIRCUMAT ist so
einstellbar, dass er erst schaltet, wenn die Helligkeit einen bestimmten
eingestellten Wert unterschreitet. Wenn Sie den Einstellregler bis zu der Stellung
Q drehen, reagiert der Näherungsschalter bei beliebigen Lichtverhältnissen. Durch
Verstellen in Richtung wird erreicht, dass der Näherungsschalter erst bei
Unterschreiten einer bestimmten Helligkeit reagiert.
EINSTELLUNG DER SCHALTVERZÖGERUNG In der Stellung Q des
Einstellreglers "TIME" beträgt die Verzögerung etwa 10 Minuten. In der Stellung
beträgt die Verzögerung 3 Sekunden.
Setzen Sie die Frontplatte wieder auf. Achten Sie dabei darauf, dass die
Markierungen auf beiden Teilen übereinstimmen.
Damit die vorgenommenen Änderungen in den Potentiometern auf die
Anpassung in der Anlage wirken, ist es notwendig sich aus dem
Erfassungsbereich zu entfernen und zu warten, dass die Installation
ausgeschaltet wird.
TECHNISCHE DATEN
Spannung: 230 V~ 50 - 60 Hz
Schaltleistung: 10 A / 250 V~
Maximale empfohlene Lasten
Glühlampen 2200 W
Leuchtstofflampen 400 VA
Niederspannungs- Halogenlampen (12V) 2000 VA
Halogenlampen (230V) 2200 W
Stromsparlampen (CFL) 400 VA
Stromsparlampen (Downlights) 400 VA
LED-Lampen 400 VA
Eigenverbrauch weniger als 2 W
Kontaktmaterial AgSn0
2
Empfindlichkeit 3 – 2000 Lux.
Zeitverzögerung 3 s bis 10 Minuten
Erkennungswinkel 360 º
Maximale Erkennungshöhe 5 m
Betriebstemperatur: -20 ºC bis +40 ºC
Schutzgrad: IP 20 nach EN 60529
Schutzklasse II bei ordnungsgemäßer
Montage
ABMESSUNGEN
01_2012 A016.13.53042
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
2.5 m
GRÖßERE EMPFINDLICHKEIT
GERINGERE EMPFINDLICHKEIT
FRONTPLATTE
BEFESTIGUNSPLATTE
ANSCHLUSSKLEMMEN
ZENTRIERMARKE
SENSOR
POTENTIOMETER
46
Ø138.5
26
N
L
N
L
N
