CIRCUMAT
INTERRUPTEUR DE PROXIMITÉ
INSTRUCTIONS D’EMPLOI

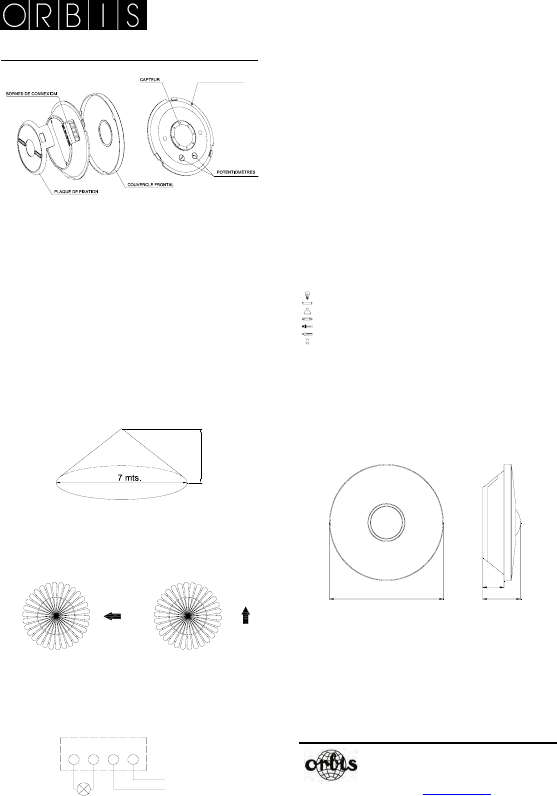

DESCRIPTION
L’interrupteur de proximité CIRCUMAT capte les émissions invisibles infrarouges
provenant des personnes et d’autres sources de chaleur sans émettre aucun type
de radiation.
Lorsqu’une source de chaleur bouge sous le CIRCUMAT, son circuit de sortie
s’active. Une fois qu’il ne capte plus mouvement, il se désactive après un délai de
retard réglable.
L’interrupteur de proximité ne réagit que lorsque les conditions de lumière sont en
dessous du niveau sélectionné.
INSTALLATION
ATTENTION: l’installation et le montage des appareils électriques doivent être
réalisés par un installateur agréé.
AVANT DE PROCÉDER À L’INSTALLATION, DÉCONNECTEZ
L’ALIMENTATION.
L’appareil est internement protégé contre les interférences par un circuit de
sécurité. Toutefois, certains champs électromagnétiques particulièrement forts
peuvent arriver à altérer son fonctionnement. Par conséquent, il ne doit pas être
installé à proximité de champs inductifs (moteurs, transformateurs, centres de
transformation, machinerie industrielle, etc.).
MONTAGE ET CONNEXION
Sur toit, en évitant que dans sa zone de détection se trouvent des surfaces
hautement réfléchissantes (liquides, marbre, etc.), des éléments sujets à de
brusques changements de température (chauffage, air climatisé, possibles
courants d’air, etc.) ou des sources lumineuses. La zone de détection dépend
directement de la hauteur de montage, selon la figure suivante:
Lors de l’installation de tout détecteur de proximité, il faut tenir compte du fait que
la détection se produit lorsque l’on croise ses faisceaux de détection et que, par
conséquent, si la source de chaleur à détecter avance parallèlement aux
faisceaux, la détection se produit à une plus faible distance, puisque qu’elle ne
traverse pas les faisceaux que lorsqu’elle arrive très près de l’appareil.
Retirez le couvercle frontal en le tournant et en tirant vers l’extérieur. Dévissez les
deux vis du panneau frontal qui libèrent la base de fixation. Fixez la base au toit à
travers les trous en forme de fente à l’aide de deux vis (incluses). Afin de faciliter
l’installation, un gabarit est fourni qui facilite l’alignement de l’interrupteur de
proximité CIRCUMAT avec les murs.
Connectez conformément au schéma suivant:
Fixez à nouveau l’appareil à la base à l’aide des deux vis.
La température ambiante de l’enceinte où est installée la CIRCUMAT a une
influence relativement importante sur la sensibilité de la détection et, par
conséquent, sur la distance de détection. Plus la température est élevée, plus la
sensibilité est faible, puisque l'appareil fonctionne par détection du mouvement
d'une source de chaleur (dans la plupart des cas 36 ºC, température du corps
humain). Plus la température ambiante se rapproche de 36 ºC plus la détection est
faible.
MISE EN MARCHE
Pour régler el champ de détection, procédez comme suit :
Tournez le sélecteur « LUX » jusqu’à la position Q et le sélecteur « TIME » jusqu’à
la position de temporisation minimale . Vérifiez la couverture en vous déplaçant
dans les limites du champ de détection.
RÉGLAGE
RÉGLAGE DE LA LUMINOSITÉ: l’interrupteur de proximité CIRCUMAT peut être
gradué de façon à agir seulement lorsque les conditions de lumière sont en
dessous du niveau sélectionné. En tournant le sélecteur « LUX » jusqu’à la
position Q , il réagira dans n’importe quelle condition de luminosité. En tournant
jusqu’à la position , il ne réagira que dans des conditions de luminosité faible.
RÉGLAGE DU DÉLAI DE CONNEXION: en tournant le sélecteur « TIME » jusqu’à
la position Q, le retard de connexion sera d’environ 10 minutes. En tournant
jusqu’à la position , le retard sera de 3 secondes.
Puis remettez en place le couvercle frontal, en ayant soin de faire coïncider les
indices marqués sur les deux pièces.
Pour les modifications apportées à l'équipe de soutiers pour prendre effet,
vous devez quitter la zone de détection et d'attendre l'arrêt de l'installation.
CARACTÉRISTIQUES TECHNIQUES
Alimentation: 230 V~ 50-60 Hz
Pouvoir de rupture: 10 A / 250 V~
Charges maximales recommandées
Lampes incandescentes 2200 W
Fluorescents 400 VA
Halogènes basse tension (12V) 2000 VA
Halogènes (230 V) 2200 W
Lampes faible consommation (CFL) 400 VA
Lampes faible consommation (Downlights) 400 VA
Lampes LED 400 VA
Consommation propre: inférieure à 2 W
Matériau contact: AgSn0
2
Sensibilité: 3 – 2000 Lux
Intervalle de temporisation de 3 sec. à 10 minutes
Angle de détection: 360 º
Hauteur maximale de détection: 5 mètres
Température de fonctionnement: -20 ºC à +40 ºC
Type de protection: IP 20 selon EN 60529
Classe de protection: II dans des conditions de
montage correctes
DIMENSIONS
01_2012 A016.13.53042
2.5 mts.
PLUS GRANDE SENSIBILITÉPLUS FAIBLE SENSIBILITÉ
INDICE DE CENTRAGE
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
46
Ø138.5
26
N
L
N
L
N
