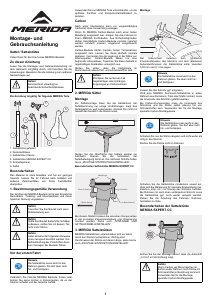

Bedienungsanleitung
Loading…
Montage- und
Gebrauchsanleitung
Sattel / Sattelstütze
Vielen Dank für den Kauf eines MERIDA Bauteils.
Zu dieser Anleitung
Lesen Sie die Montage- und Gebrauchsanleitung vor
dem Gebrauch sorgfältig durch, und beachten Sie die
Anweisungen. Bewahren Sie die Anleitung zum späteren
Nachschlagen auf.
Die Anleitung ist gültig für folgende MERIDA Teile:
1. Sattelstütze gefedert
2. Reduzierhülsen
3. Sattelstütze Classic
4. Sattelstütze MERIDA EXPERT CC
5. Schnellspanner
6. Sattel
Besonderheiten
Das Material ist stark belastbar und hat ein geringes
Gewicht. Lassen Sie Ihr Fahrrad nach Unfällen und
anderen Zwischenfällen von Ihrem Fachhändler
überprüfen.
1. Bestimmungsgemäße Verwendung
Der Großteil der MERIDA Bauteile ist für den Einsatz bei
Rennrädern, Trekking- und Mountainbikes und deren
typischer Nutzung vorgesehen.
Vor der ersten Fahrt
Verändern Sie niemals MERIDA Bauteile. Feilen oder
bohren Sie keine Löcher in Komponenten, da es der
Struktur schadet und die Garantie verfällt.
Verwenden Sie nur MERIDA Teile untereinander, um die
optimale Funktion und Komponentenhaltbarkeit zu
erzielen.
Carbon
Nach einer Überlastung kann ein vorgeschädigtes
Carbonteil ohne Vorwarnung versagen.
Wenn Ihr MERIDA Carbon-Bauteil solch einer hohen
Belastung ausgesetzt war, bringen Sie das Fahrrad zu
Ihrem MERIDA Fachhändler. Aus Sicherheitsgründen
dürfen beschädigte Carbon-Bauteile niemals repariert
werden sondern müssen umgehend ausgetauscht
werden.
Carbon-Bauteile dürfen niemals hohen Temperaturen
ausgesetzt sein. Lassen Sie diese deshalb niemals
lackieren. Vermeiden Sie die Lagerung in der Nähe von
Wärmequellen. Carbon-Bauteile haben nur eine
begrenzte Lebensdauer. Tauschen Sie diese deshalb in
regelmäßigen Abständen vorsorglich aus.
Stellen Sie sicher, dass die Carbonteile im
Klemmbereich absolut fett- und schmierstofffrei sind.
2. MERIDA Sättel
Montage
Zur Sattelmontage lösen Sie die Haltebolzen der
Sattelklemmung nur einige Umdrehungen. Liegt das
Sattelgestell zu weit auseinander, drücken Sie nicht mit
Gewalt das Gestell in die Klemmnuten.
Stellen Sie die Oberfläche des Sattels parallel zur
Fahrbahn. Drehen Sie die Schrauben der
Sattelbefestigung leicht an. Die nächsten Schritte finden
Sie in „RICHTIGE SITZPOSITION EINSTELLEN“.
Besonderheiten Sattelstütze MERIDA EXPERT CC
Bei diesem Modell müssen die einzelnen Komponenten
in der korrekten Zusammenstellung und Orientierung
montiert werden. Siehe auch „SITZLÄNGE UND
SATTELWINKEL EINSTELLEN“.
3. MERIDA Sattelstützen
MERIDA Sattelstützen unterscheiden sich vor allem
durch den Klemmmechanismus. Wichtig sind
Durchmesser der Stütze und deren Länge, siehe hierzu
auch „RICHTIGE SITZPOSITION EINSTELLEN“.
Montage
Der Unterschied zwischen dem (größeren)
Innendurchmesser des Sitzrohrs und dem (kleineren)
Außendurchmesser der Sattelstütze sollte zwischen
0,05 mm und 0,1 mm liegen.
Lassen Sie das Sitzrohr ggf. entgraten.
Wird eine MERIDA Aluminium-Sattelstütze in einen
Rahmen aus Aluminium, Titan oder Stahl montiert, muss
die Innenseite des Sitzrohrs gefettet werden.
Bei Carbon-Komponenten muss die Innenseite des
Sitzrohres und die Stütze selbst absolut frei von
Schmierstoffen sein. Verwenden Sie für die Montage
spezielle Carbon-Montagepaste.
Schieben Sie nun die Stütze langsam und nicht weiter als
nötig in das Sitzrohr.
Drehen Sie die Stütze nicht im Rahmen.
Schieben Sie die Sattelstütze mindestens soweit ein,
dass sich die Markierung für minimale Einstecktiefe (min.
insertion, stop. etc.) im Inneren des Sitzrohrs befindet.
Bei Rahmen mit nach oben verlängertem Sitzrohr muss
die Sattelstütze ggf. noch weiter versenkt werden.
Ziehen Sie die Anleitung des Fahrrad-/ Rahmen-
herstellers zu Rate.
Besonderheiten der Sattelstütze
MERIDA EXPERT CC
Achten Sie bei der Montage darauf, dass die Aufschrift
„in front“ in Fahrtrichtung zeigt.
Gefahr
Kennzeichnet unbedingt zu
beachtende Sicherheitshinweise.
Gefahr
Tauschen Sie das Bauteil nach einer
Stoßbelastung aus.
Gefahr
Sollte das Bauteil äußerliche Schäden
aufweisen, sollten Sie mit diesem Teil
nicht mehr fahren.
Gefahr
Jeder einzelne der folgenden Hinweise
muss zwingend beachtet werden. Die
Nichteinhaltung der Vorschriften kann
zum Versagen der Bauteile führen.
Hinweis
Die Sattelstütze muss leicht in den
Rahmen gleiten. Sie darf aber nicht
hin- und herkippen.
1
2
3
4
5
6
Gefahr
Montieren Sie auf keinen Fall
Gepäckträger oder Anhänger-
Kupplungen an Carbonstützen.
Bund
Joch (Bund hinten)
Lange SchraubeKurze Schraube
Fahrtrichtung
Haltebügel
Hinweis
Die Sattelstütze muss leicht in den
Rahmen gleiten. Sie aber nicht hin-
und herkippen.
Hinweis
Die Sattelstütze muss leicht in den
Rahmen gleiten. Sie darf aber nicht
hin- und herkippen.
Gefahr
Wenn Carbon ein Klemmpartner ist,
dürfen weder Rahmen noch Stütze mit
Schmierstoffen in Berührung kommen!
Verwenden Sie für die Montage
spezielle Carbon-Montagepaste.
in
front
1
