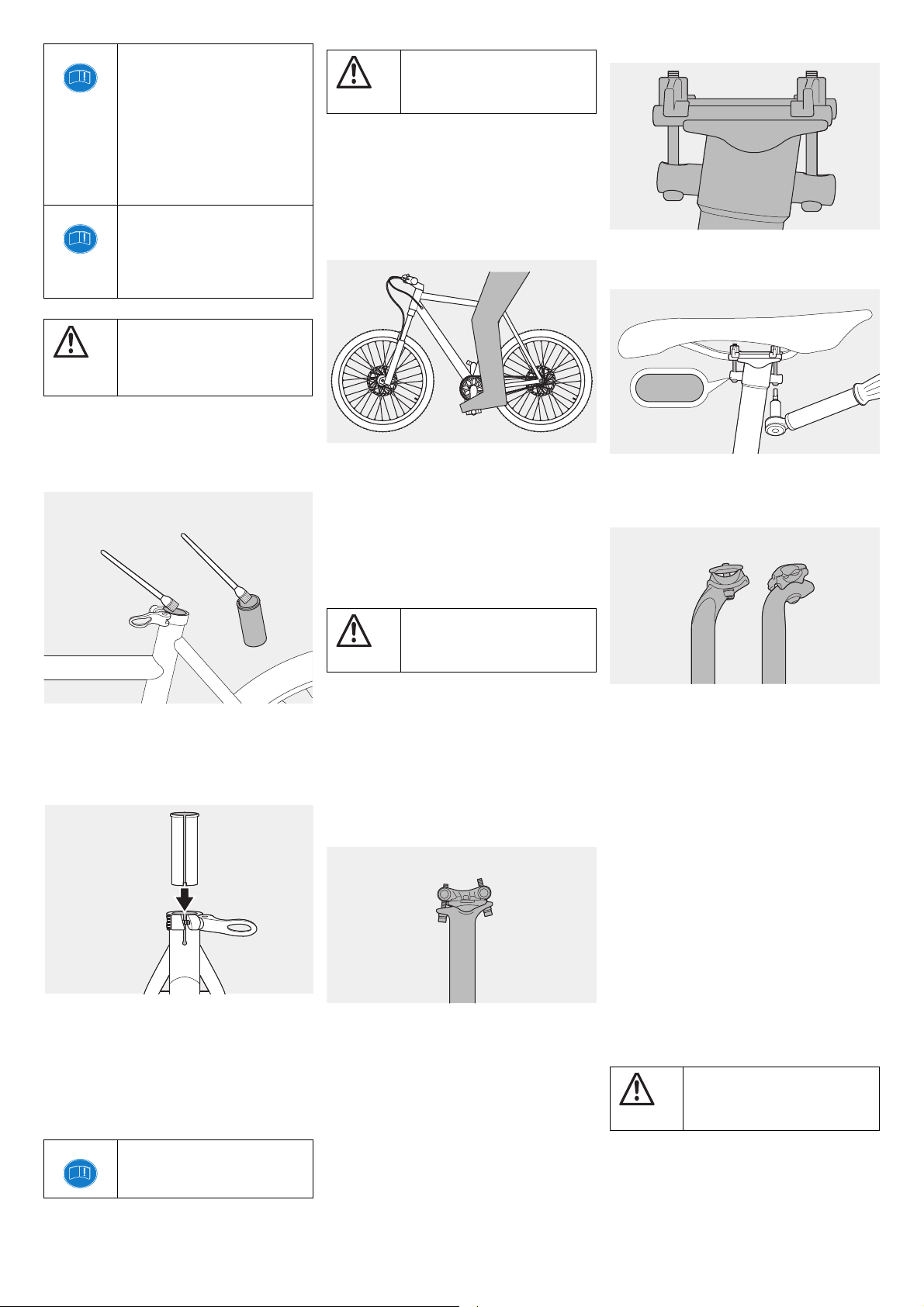

4. MERIDA Reduzierhülsen für
Sattelstützen
Reduzierhülsen für Sattelstützen gleichen Unterschiede
im Durchmesser zwischen Sattelstütze und Sitzrohr im
Rahmen aus.
Fetten Sie bei metallischen Rahmen und Sattelstützen
das Rahmeninnere und das Innere der Reduzierhülse,
bevor Sie die Sattelstütze montieren.
Wenn Carbon-Bauteile an der Klemmung beteiligt sind,
darf dort kein Fett aufgebracht werden. Verwenden Sie
für Klemmungen mit Carbon-Bauteilen spezielle Carbon-
Montagepaste!
Schieben Sie die Reduzierhülse so in den Rahmen, dass
der Schlitz deckungsgleich mit dem des Rahmens ist.
Danach siehe „MERIDA SATTELSTÜTZEN/
MONTAGE“.
5. MERIDA gefederte Sattelstützen
einstellen
Die gefederte Sattelstütze ist auf ein Gewicht von ca. 75–
85 Kilogramm vorbereitet. Zum Einstellen der Federung
muss sie aus dem Rahmen ausgebaut werden.
Lesen Sie die Bedienungsanleitung des Radherstellers
durch, und beachten Sie die Hinweise im Kapitel
„MERIDA Sattelstützen/Montage“.
Ist die Stütze zu weich, drehen Sie die Schraube im
Uhrzeigersinn nach innen. Die Federung wird härter.
Ist die Stütze zu hart, drehen Sie die Schraube entgegen
dem Uhrzeigersinn. Die Federung wird weicher.
Nach der Montage prüfen, ob die Stütze ca. 10 mm
einfedert, wenn Sie in Fahrtposition sitzen.
6. Richtige Sitzposition einstellen
Sitzhöhe einstellen
Der Tretvorgang legt die nötige Sitzhöhe fest. Dabei
sollen die Ballen der großen Zehen über der Mittel der
Pedalachse stehen. Das Bein darf in der untersten
Stellung der Tretkurbel nicht maximal durchgestreckt
sein.
Überprüfen Sie die Sitzhöhe, indem Sie sich auf den
Sattel setzen und die Ferse auf das Pedal stellen, das
sich in der untersten Position befindet. In dieser Stellung
sollte das Bein ganz durchgestreckt sein. Die Hüfte muss
gerade bleiben. Um die Sitzhöhe einzustellen, müssen
Sie den Sattelklemmbolzen oder den Schnellspanner
lösen.
Drehen Sie die Sattelstützen-Klemmschraube mit
geeignetem Werkzeug entgegen dem Uhrzeigersinn 2–
3 Umdrehungen auf. Schieben Sie dann die Sattelstütze
in die gewünschte Position. Besorgen Sie sich im Notfall
eine längere Sattelstütze. Richten Sie den Sattel wieder
gerade aus. Drehen Sie die Sitzrohrklemmung in halben
Umdrehungen fest, und kontrollieren Sie den sicheren
Halt der Stütze, indem Sie versuchen, den Sattel zu
verdrehen. Eine ausreichende Klemmwirkung wird
bereits ohne Einsatz von großen Handkräften an der
Klemmschraube oder am Schnellspanner erreicht.
Sitzlänge und Sattelwinkel einstellen
Bei Sattelstützen mit 2-Schrauben-Jochklemmung lösen
Sie beide Haltebolzen und bewegen den Sattel vorwärts
und rückwärts bis zur gewünschten Längsposition. Dann
drehen Sie die Bolzen, bis beide Klammern am
Sattelgestell anliegen. Die Klemmbügel dürfen nicht
klemmen, sonst besteht Bruchgefahr.
Das Festdrehen der vorderen Schraube senkt die
Sattelspitze ab, das Festdrehen der hinteren hebt sie an.
Falls der Verstellbereich nicht ausreicht, führt auch
gleichzeitiges Lösen der vorderen Schraube und
Anziehen der hinteren zur Anhebung. Lösen der hinteren
und Anziehen der vorderen führt zur Absenkung der
Sattelspitze. Drehen Sie danach beide Bolzen unter
Beachtung des auf dem Bauteil angegebenen
Drehmoments gleichmäßig und abwechselnd mit einem
Drehmomentschlüssel fest.
Sattelstütze MERIDA EXPERT CC
Die Sattelstütze MERIDA EXPERT CC besitzt eine ge-
wichtsoptimierte Klemmung, weshalb die einzelnen Be-
standteile zwingend in der korrekten Zusammenstellung
und Orientierung montiert werden müssen.
Ziehen Sie die Schrauben der Sattelstütze an.
Bei Sattelstützen mit 1- oder 2-Schrauben Patent-
klemmung lösen Sie die Klemmbolzen, und bewegen Sie
den Sattel vor- oder rückwärts bzw. die Sattelspitze nach
oben oder unten.
Die Klemmvorrichtungen liegen möglicherweise
innerhalb von Markierungen am Sattelgestell. Die
Klemmungen in den Bögen dürfen nicht klemmen. Es
besteht Bruchgefahr.
Drehen Sie nun die Bolzen, bis beide Klammern am
Sattelgestell anliegen. Erhöhen Sie das Drehmoment mit
einem Drehmomentschlüssel maximal soweit, bis das
auf dem Bauteil angegebene maximale Drehmoment
erreicht ist.
7. Schnellspanner handhaben
Der Handhebel wandelt die Schließbewegung über einen
Exzenter in Klemmkraft um.
Die Klemmmutter stellt auf einer Gewindestange die
Vorspannung ein.
Öffnen Sie den Schnellspanner, der Schriftzug „Open“ ist
zu sehen.
Bewegen Sie den Hebel wieder in Richtung
Klemmposition, der Schriftzug „Close“ erscheint. Der
Hebel muss sich zu Beginn sehr leicht bewegen lassen.
Während der zweiten Hälfte des Weges muss die
Hebelkraft deutlich zunehmen. Zum Schluss muss sich
der Hebel schwer bewegen lassen.
In der Endstellung muss der Hebel parallel zum Fahrrad
liegen und am Rahmen anliegen.
Prüfen Sie den Sitz, indem Sie auf das Ende des
geschlossenen Hebels drücken und versuchen, ihn zu
verdrehen.
Hinweis
Lesen Sie „HANDHABUNG VON
SCHNELLSPANNERN“. Drehen Sie
die Schraube der Klemmschelle nur
soweit an bzw. schließen Sie den
Schnellspanner, dass die Stütze nicht
mehr verrutscht, wenn Sie den Sattel
montieren. Verfahren Sie nach der
Sattelmontage wie im Kapitel
„EINSTELLEN DER RICHTIGEN
SITZPOSITION“ beschrieben.
Hinweis
Bei einer gefederten Sattelstütze
beachten Sie vor der Montage die
Hinweise zur Einstellung im Kapitel
„MERIDA GEFEDERTE
SATTELSTÜTZEN/EINSTELLUNG“.
Gefahr
Nicht exakt übereinstimmende
Durchmesser von Sitzrohr und
Sattelstütze können zu einem Bruch
von Sattelstütze oder Rahmen führen .
Hinweis
Markieren Sie die Position der
Sattelstütze im Rahmen.
Gefahr
Drehen Sie die Einstellschraube nur
soweit heraus, dass sie bündig mit
dem Stützenrohr abschließt.
Gefahr
Fahren Sie niemals mit einem Rad,
wenn die Längenmarkierung für den
Maximalauszug sichtbar ist.
Gefahr
Ungenügend geschlossene
Schnellspanner können dazu führen,
dass sich Bauteile lösen.
6Nm
6Nm
Drehmoment -
Angabe
2
