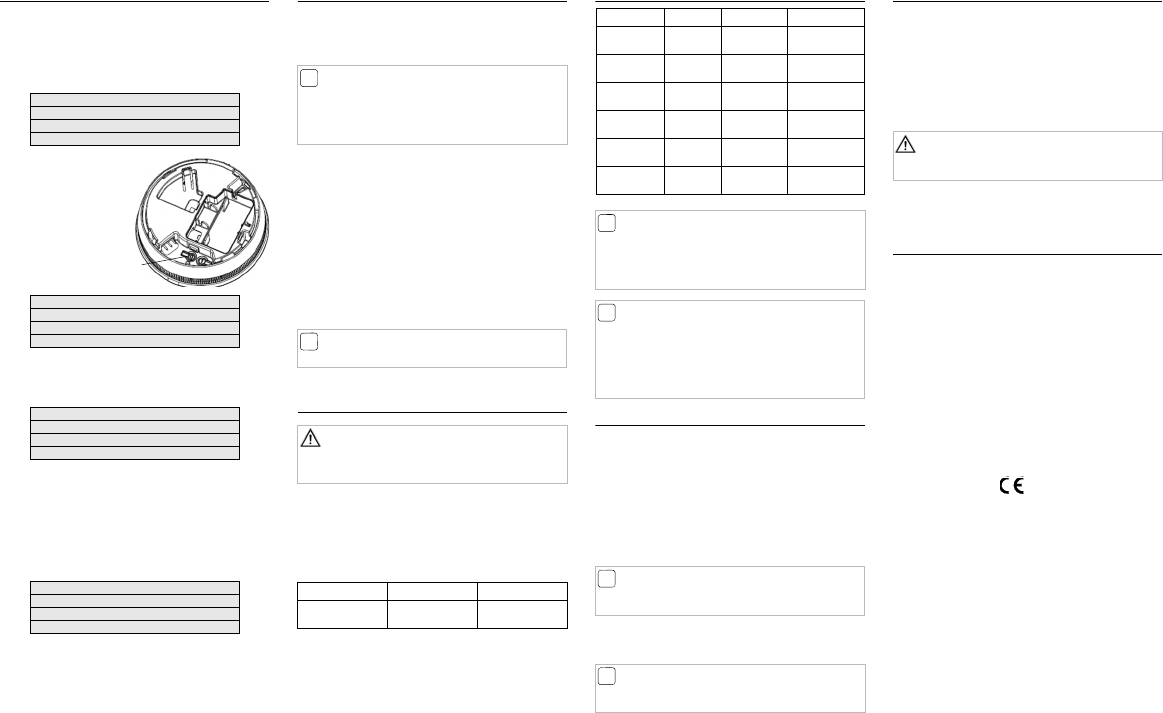

Funk-Rauchmelder in die Funk-Alarmzentrale/VdS einlernen
1. Verbinden Sie die 9V Lithiumbatterie mit dem Batterieanschluss und
setzen Sie die Batterie in den Batteriehalter ein.
2. Geben Sie an der Funk-Alarmzentrale/VdS den Installateurcode ein und
bestätigen Sie diesen mit [OK].
3. Drücken Sie einmal [MENUE], um zum Menü „MELDER LERNEN“
zu gelangen.
4. Drücken Sie [ OK ], um das Menü anzuwählen.
5. Drücken Sie am Funk-Rauch-
melder die Einlerntaste (0), um
den Funk-Rauchmelder einzuler-
nen. Andere Auslösungen oder
Funk-Telegramme werden an
dieser Stelle nicht beachtet.
6. Der ausgelöste Funk-Rauchmelder wird im Display angezeigt. Die
Funk-Alarmzentrale/VdS sendet zur Bestätigung einen lauten Quit-
tierton. Drücken Sie [OK], um den Funk-Rauchmelder einzulernen
oder [ MENUE ], um den Einlernvorgang abzubrechen.
7. Benennen Sie den Installationsort des Melders. Als erster Text wird
„ABSTELLRAUM“ angeboten. Mit [/\] und [\/] können Sie die
Liste in alphabetischer Reihenfolge durchsuchen. Sie können jedoch
auch einen Text auswählen, indem Sie die Kennziffer eingeben und
mit [OK] bestätigen.
8. Bestätigen Sie den ausgewählten Text mit [OK]. Im Display
erscheint wieder das Ausgangsbild zum Einlernen eines weiteren
Melders.
Beenden Sie den Einlernvorgang mit [MENUE], wenn Sie keine
weiteren Melder einlernen wollen.
9. Setzen Sie den Rauchmelder an der mit einem Pfeil gekennzeichne-
ten Stelle auf die Wandhalterung auf und befestigen Sie den Funk-
Rauchmelder durch Drehen im Uhrzeigersinn.
10.Tragen Sie den Funk-Rauchmelder in den Melderplan ein und führen
Sie einen Funktionstest durch.
Batterietest - Batterie wechseln
Die Spannungsversorgung des Rauchmelders erfolgt durch eine 9 V
Lithiumbatterie. Sinkt die Batteriespannung unter einen definierten
Punkt, meldet der Rauchmelder 30 Tage lang, dass die Lithiumbatterie
gewechselt werden muss. Während dieser Zeit ist der Rauchmelder voll
funktionsfähig.
Um die Lithiumbatterie auszutauschen, gehen Sie bitte wie folgt vor:
1. Nehmen Sie den Rauchmelder aus dem Sockel (entgegen dem Uhr-
zeigersinn drehen).
Achtung:
Bei aktiviertem Entnahmeschutz lässt sich der Funk-Rauchmelder
nur dann vom Sockel entfernen, wenn während der Drehbewegung
ein Schlitzschraubendreher in der Einbuchtung des Entnahmeschut-
zes (unterhalb der Markierung am Sockel) steckt.
2. Nehmen Sie die alte Lithiumbatterie aus der Halterung und lösen Sie
die Steckverbindung vom Batterieanschluss.
3. Verbinden Sie die neue 9V Lithiumbatterie mit dem Batteriean-
schluss und setzen Sie die Batterie in den Batteriehalter ein (korrekte
Polung beachten).
4. Rauchmelder in den Sockel stecken, die Markierungspfeile an
Sockel und Rauchmelder zueinander ausrichten und Rauchmelder
durch leichtes Drehen im Uhrzeigersinn in den Sockel einrasten.
5. Führen Sie einen Funktionstest durch.
Funktionstest
Führen Sie den Funktionstest nach der Inbetriebnahme und
anschließend monatlich durch:
1. Drücken Sie die Benutzertaste für ca. 10 Sekunden, bis der Signal-
ton ertönt.
✓ Nach 3, 6 und 9 Sekunden ertönt ein kurzer Testton, nach 10 Sekun-
den der Signalton.
Bis zum Loslassen der Benutzertaste signalisiert der Rauchmelder wie
folgt:
Haben Sie an der Funk-Alarmzentrale/VdS der Menüpunkt „Meldertest“
angewählt, kann überprüft werden, ob die Alarmmeldung des Funk-
Rauchmelders von der Alarmzentrale/VdS korrekt empfangen wird,
wenn Sie die Einlerntaste des Funk-Rauchmelders betätigen.
Betriebs- und Alarmsignale
Wartung und Pflege
Um die Funktionssicherheit des Rauchmelders über einen langen
Zeitraum zu gewährleisten, sollten Sie monatlich (oder bei einer
Störungsmeldung) eine Wartung durchführen:
1. Nehmen Sie den Rauchmelder aus dem Sockel (entgegen dem Uhr-
zeigersinn drehen) und entfernen Sie den Staub.
Achtung:
Bei aktiviertem Entnahmeschutz lässt sich der Rauchmelder nur
dann vom Sockel entfernen, wenn während der Drehbewegung ein
Schlitzschraubendreher in der Einbuchtung steckt.
2. Wischen Sie den Rauchmelder mit einem feuchten Tuch ab.
3. Stecken Sie den Rauchmelder wieder in den Sockel und drehen Sie
ihn im Uhrzeigersinn, bis er einrastet.
4. Prüfen Sie, ob der automatische Selbsttest (Rauchmelder blinkt alle
10 Sekunden) durchgeführt wird.
5. Führen Sie einen Funktionstest durch.
Gewollte Unterdrückung des Rauchmelders
Der Rauchmelder lässt sich für 15 Minuten deaktivieren:
• vorbeugend bei rauch-staubverursachenden Tätigkeiten (Fegen eines
staubigen Raums, Schornsteinfegen usw.), zur Unterdrückung von ei-
nem ungewollten Alarm,
• zum Abstellen des Alarms bei aufgespürter ungefährlicher Rauchent-
wicklung.
1. Um den Rauchmelder zu deaktivieren, halten Sie die Benutzertaste
solange gedrückt (ca. 3 Sekunden), bis der erste Signalton ertönt
und dieser wieder verstummt.
✓ Ist der Rauchmelder deaktiviert, blinkt die rote Leuchte alle 2 Sekun-
den.
Nach Ablauf der 15-minütigen Unterdrückung oder nach einem
Funktionstest (> 10 Sekunden die Benutzertaste gedrückt halten) ist der
Rauchmelder automatisch wieder in Normalbetrieb; die rote Leuchte
blinkt wieder alle 10 Sekunden.
Technische Daten
Nennspannung: 9 VDC
Batterie: Lithiumbatterie
(Ultralife Lithium U9VL-J, 9 V oder ER 9 V)
Stromverbrauch
Ruhe: ca. 15 μA
Senden / Empfangen: ca. 30 mA
Gehäusemaße: 125 x 48 mm (Ø x H)
Gewicht (ohne Batterie): ca. 210 g
Durchschnittlich
abgedeckter Bereich: 50 m²
Integrierter Warnton
bei Rauchalarm: 85 dB im Abstand von 3 m
Integrierter Signalton
bei Test/Fehlermeldung: 73 dB im Abstand von 3 m
Sende-/Empfangsfrequenz: 434 MHz
Reichweite (Freifeld): ca. 300 m
Betriebstemperatur: -10 °C bis +55 °C
Lagerungstemperatur: -10 °C bis +60 °C
Schutzart: IP32
Zulassung gemäß: DIN EN 14604:2005
1772-CPD-008275
Verwenden Sie einen Rauchmelder nicht länger als 10 Jahre.
MELDER LERNEN
VERLASSEN =RESET
WEITER =MENUE
ANWAEHLEN =OK
LERNEN
MELDER MIT SABO
AUSLOESEN
ABBRUCH =MENUE
LERNEN GUT
NR.05 FR SABO
UEBERNEHMEN =OK
LERNEN GUT
NR.05 FR SABO
ABSTELLRAUM
\/ / /\ / N R : _ OK
i
Fehlermeldung unterdrücken
Tritt die akustische Fehlermeldung "Batteriewechsel" oder "Melderkopf
verschmutzt" zum ungewünschten Zeitpunkt auf (z.B. Nachts), lässt sie
sich maximal 7 Tage lang um jeweils 8 Stunden verschieben.
Hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu
drücken.
i
Batterie einlegen
Ohne Batterie lässt sich der Rauchmelder nicht im Sockel arretieren.
Achtung: Gehörschädigung möglich
Der Rauchmelder erzeugt einen sehr lauten und schrillen Ton, der das
Gehör schädigen kann. Halten Sie deshalb beim Funktionstest einen
Mindestabstand von 50 cm ein.
Signalton rote Leuchte weiße Leuchte
1 langer Ton mit
1 Sekunde Pause
blinkt 2 x pro Sekunde blinkt 1 x pro Sekunde
Signalton rote Leuchte weiße Leuchte Bedeutung
lauter Signalton blinkt 2 x pro
Sekunde
leuchtet Rauchalarm
1 langer Ton mit
1 Sekunde Pause
blinkt 2 x pro
Sekunde
blinkt 1 x pro
Sekunde
Funktionstest
8 kurze Töne alle
58 Sekunden
blinkt 8 x alle
8 Sekunden
-Melderkopf
verschmutzt
2 kurze Töen alle
60 Sekunden
blinkt 1 x alle
5 Sekunden
- Batteriewechsel-
anzeige
-blinkt 1 x alle
10 Sekunden
-normaler
Betriebszustand
-blinkt 2 x pro
Sekunde
- Rauchmelder für
15 Min. deaktiviert
i
Fehlermeldung unterdrücken
Tritt die akustische Fehlermeldung "Batteriewechsel" oder "Melderkopf
verschmutzt" zum ungewünschten Zeitpunkt auf (z.B. Nachts), lässt sie
sich maximal 7 Tage lang um jeweils 8 Stunden verschieben.
Hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu
drücken.
i
Keine Fehlermeldungen bei Dunkelheit
Durch eine lichtempfindliche Foto-Zelle wird die Warnung "Melderkopf
verschmutzt" bzw. "Batteriewechsel" bei Dunkelheit bis zu 12 Stunden
verzögert.
Dies hat keinen Einfluss auf die Funktionen des Rauchmelders!
Nach 12 Stunden wird die Fehlermeldung auch dann ausgegeben,
wenn sich der Rauchmelder weiterhin in einer dunklen Umgebung (z.B.
Kelleraum) befindet.
i
Batterie einlegen
Ohne eingelegte Batterie lässt sich der Rauchmelder nicht im Sockel
arretieren.
i
Rauchmelder austauschen
Tauschen Sie den Rauchmelder zu dem auf dem Geräte-Etikett
angegebenen Zeitpunkt aus.
Keine Alarmauslösung bei deaktiviertem Rauchmelder
Im Verlauf der 15-minütigen Unterdrückung löst der Rauchmelder im
Brandfall keinen Alarm aus.
Einlerntaste (0)
