Montage- und Bedienungsanleitung
Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.
Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung über
den Fachandel an unsere zentrale Kundendienststelle.
Gira
Giersiepen GmbH & Co. KG
Service Center
Dahlienstraße 12
D-42477 Radevormwald
Produktmerkmale
• batteriebetriebener Rauchmelder mit photoelektrischem Streulicht-
prinzip zur Verwendung in privaten Bereichen
• automatischer Selbsttest der Rauchauswertung
• Summer zur zusätzlichen örtlichen Alarmierung (83 dB(A) / 3m)
• spannungsstabile 9 V Lithiumbatterie
• Batteriewechselanzeige
• ständige Batterieüberwachung, eine
Batterieunterspannung wird im Display
der Funk-Alarmzentrale/VdS angezeigt
• Verschmutzungs-/Störungsanzeige
•Benutzertaste (1)
• Batteriefachkontrolle: ist im Rauch-
melder keine Batterie eingelegt, lässt er sich nicht im Sockel arretieren
Funktionsprinzip
Der Rauchmelder erkennt Feuer frühzeitig an seiner Rauchentwicklung.
Er arbeitet nach dem Streulichtprinzip: Lichtsender und -empfänger sind
in der Messkammer so angeordnet, dass das ausgestrahlte Lichtsignal
des Senders nicht direkt auf den Empfänger (Fotozelle) treffen kann. Tritt
Rauch in die Rauchkammer ein, wird das Lichtsignal von den im Rauch
enthaltenen Schwebeteilchen gestreut. Die gestreuten Lichtstrahlen
treffen auf die Fotozelle und werden dort in ein elektrisches Signal
umgewandelt, welches die Alarmierung auslöst. Die Funktion der
Rauchauswertung wird ständig überprüft. Eventuelle Fehler werden
durch ein Störungssignal (Signalton und Leuchtdiode) angezeigt.
Sicherheitshinweise
• Überstreichen Sie den Rauchmelder nicht mit Farbe.
Während Renovierungsarbeiten den Rauchmelder vollständig mit der
mitgelieferten Kunststoffschutzhaube abdecken.
Die Schutzhaube nach beendeter Renovierung wieder entfernen!
• Rauchmelder erkennen nur den Rauch eines Brandes, nicht aber die
Flamme selbst.
• Rauchmelder löschen keinen Brand. Suchen Sie bei einem Alarm den
Brandherd und rufen Sie gegebenenfalls die Feuerwehr (siehe auch
„Richtiges Verhalten im Brandfall“).
• Verwenden Sie zur Spannungsversorgung keine wiederaufladbaren
Batterien (Akkus) oder Netzgeräte. Sie können Funktionsstörungen
oder einen vorzeitigen Ausfall des Gerätes verursachen.
• Der Rauchmelder erzeugt einen sehr lauten und schrillen Ton, der das
Gehör schädigen kann. Halten Sie deshalb beim Funktionstest einen
Mindestabstand von 50 cm ein.
• Der Rauchmelder überwacht nur einen definierten Bereich im Umfeld
des Montageortes (max. 50 m²). Installieren Sie ausreichend viele
Melder, um den gesamten Wohnbereich abzudecken und optimalen
Schutz zu gewährleisten.
• Menschen unter Alkohol- oder Drogeneinfluss werden von dem
Signalton möglicherweise nicht geweckt.
Richtiges Verhalten im Brandfall
Alarmieren
Verständigen Sie sofort die Feuerwehr. Bleiben Sie ruhig und antworten
Sie deutlich auf die Fragen die Ihnen gestellt werden:
Wo brennt es? Was brennt? Wie viele Verletzte gibt es? Wer ruft an?
Warten Sie auf Rückfragen der Einsatzzentrale.
Retten
Retten Sie sich und gefährdete Personen aus dem Gefahrenbereich.
Halten Sie sich bei starker Rauchentwicklung in Bodennähe auf und
pressen Sie sich ein feuchtes Tuch vor Mund und Nase.
Benutzen Sie keine Aufzüge.
Verschließen Sie die Türen und Fenster brennender Räume, um eine
Ausweitung von Feuer und Rauch zu verhindern.
Ist eine Flucht ins Freie nicht möglich, suchen Sie sich einen sicheren
Raum, schließen Sie die Tür und machen Sie sich am Fenster bemerkbar.
Dichten Sie die Spalten an der Tür mit nassen Laken oder Handtüchern
ab, um ein Eindringen des Rauchs zu verhindern.
Löschen
Versuchen Sie, Entstehungsbrände mit vorhandenem Löschgerät zu
löschen. Kleinbrände können oftmals mit einer Decke erstickt werden.
Löschen Sie Friteusenbrände nie mit Wasser, sondern decken Sie das
Feuer mit einem Deckel ab.
Gelingt Ihr Löschversuch nicht sofort, verlassen Sie den Brandraum.

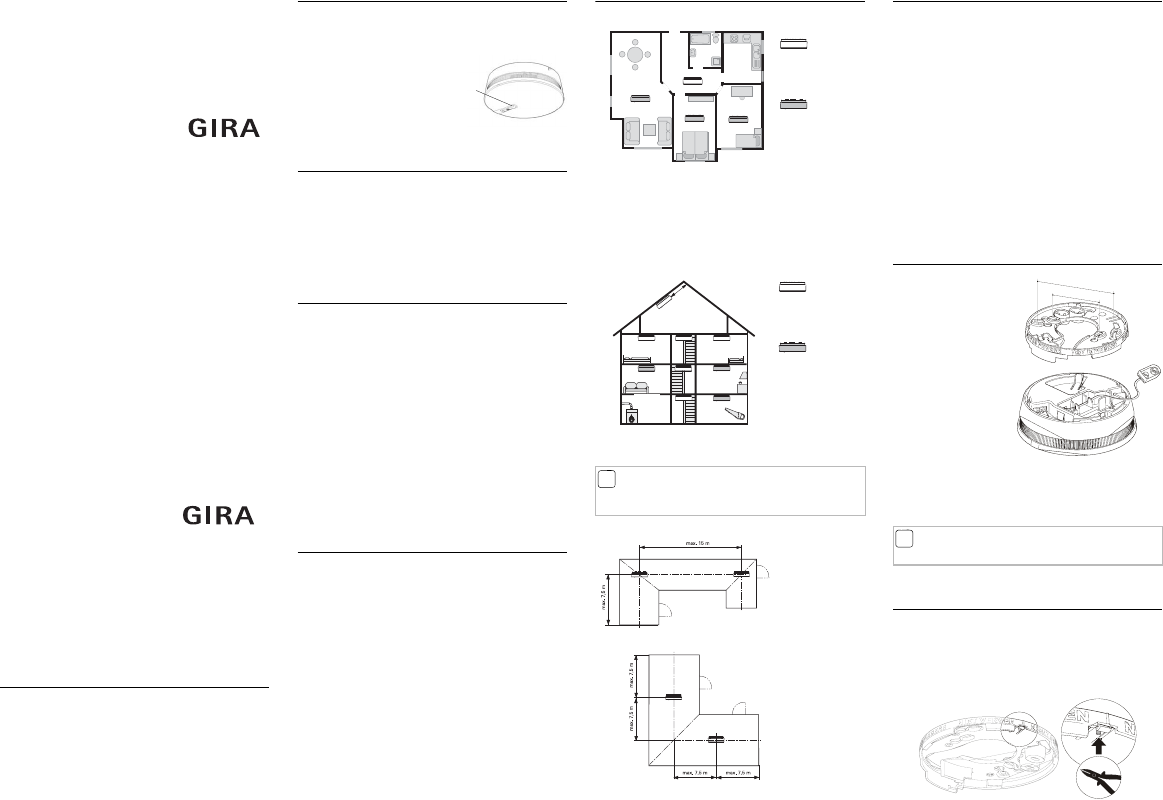

Montageort
Beispiel für eine Wohnung
Mindestschutz:
ein Rauchmelder im
Flur bzw. Treppenhaus
jeder Etage
Optimaler Schutz:
ein Rauchmelder in
jedem Schlaf- und
Wohnraum
Installieren Sie Rauchmelder vorzugsweise vor bzw. in Schlafräumen,
damit die Bewohner nachts bei einem Rauchalarm geweckt werden.
Eine optimale Detektionscharakteristik besitzt der Rauchmelder, wenn
er in der Raummitte unter der Decke montiert wird. Ist dies nicht
möglich, halten Sie einen Mindestabstand von 50 cm zur Wand ein. Ein
Rauchmelder überwacht einen Raum mit maximal 50 m² Grundfläche.
Installieren Sie den Rauchmelder in der Küche möglichst weit entfernt
von der Kochzone, um Fehlalarme durch Wasserdampf zu vermeiden.
Beispiel für ein Wohnhaus
Mindestschutz:
ein Rauchmelder im
Flur bzw. Treppenhaus
jeder Etage
Optimaler Schutz:
ein Rauchmelder in
jedem Schlaf- und
Wohn- bzw.
Kellerraum
Montieren Sie in Gebäuden mit mehreren Stockwerken mindestens in
jedem Etagenflur einen Rauchmelder.
Beispiele für besondere Raumgeometrien
In U-förmigen
Räumen oder Fluren
sollte die
Rauchmelder auf den
Gehrungslinien
installiert werden.
Bei großen L-
förmigen Räumen
wird jeder Schenkel
wie ein
eigenständiger Raum
betrachtet.
Ungeeignete Montageorte
Um Fehlalarme zu vermeiden, montieren Sie den Rauchmelder:
• nicht in Räumen, in denen unter normalen Bedingungen starker Was-
serdampf, Staub oder Rauch entsteht.
• nicht in der Nähe von Feuerstätten und offenen Kaminen.
• nicht in der Nähe von Belüftungsschächten, da der Luftstrom unter
Umständen verhindern kann, dass Rauch zum Melder gelangt.
• nicht in Räumen mit Temperaturen unter -10 °C bzw. über +55 °C.
• nicht in Räumen, in denen Rauch vom Kochen oder Wasserdampf un-
gewünschten Alarm auslösen könnte.
• nicht in Räumen mit Kondenswasserbildung oder Feuchtigkeit (unge-
eignet für Badezimmer, Waschküchen usw.).
• nicht in Räumen, die höher als 6 m sind.
• nicht direkt in einer Dachspitze. Halten Sie einen Mindestabstand von
50 cm zur Dachspitze ein.
• nicht in der Nähe von etwaigen elektrischen Störsignalen (Stromzäh-
ler, Metallschrank usw.).
• nicht in der Nähe von Leuchtstoff- und Energiesparlampen, weil der
Starter durch die elektrischen Felder beim Einschalten der Lampe
Fehlalarme auslösen kann (Mindestabstand: 50 cm).
• nicht direkt auf einer metallischen Wand:
Melder mit einer Platte aus nichtmetallischem Material (Holz oder
Kunststoff) hinterlegen.
Installation und Inbetriebnahme
1. Montieren Sie den Sockel
mit dem beiliegenden
Montagematerial.
2. Verbinden Sie die 9V
Lithiumbatterie mit dem
Batterieanschluss und set-
zen Sie die Batterie in den
Batteriehalter ein (korrekte
Polung beachten).
✓ Die rote Rauchmelder-
leuchte blinkt 15 Sekunden
lang und anschließend ein-
mal alle 10 Sekunden,
wodurch sie den Normal-
betrieb des Melders
signalisiert.
3. Lernen Sie den Funk-
Rauchmelder in die Funk-
Alarmzentrale/VdS ein
(siehe nächste Seite).
4. Rauchmelder in den Sockel stecken, die Markierungspfeile an
Sockel und Rauchmelder zueinander ausrichten und Rauchmelder
durch leichtes Drehen im Uhrzeigersinn in den Sockel einrasten.
5. Führen Sie einen Funktionstest durch (siehe nächste Seite).
Entnahmeschutz
Der Entnahmeschutz verhindert eine unbefugte Entnahme des Funk-
Rauchmelders. Der Funk-Rauchmelder lässt sich bei aktiviertem
Entnahmeschutz nur dann vom Sockel entfernen, wenn während der
Drehbewegung ein Schlitzschraubendreher in der Einbuchtung des
Entnahmeschutzes (unterhalb der Markierung am Sockel) steckt.
Um den Entnahmeschutz des Funk-Rauchmelders zu aktivieren wird der
Verriegelungs-Zapfen am Sockel mit einem Seitenschneider entfernt
(siehe Abbildung).
1
i
Empfehlung
Setzen Sie in größeren Häusern mehrere Rauchmelder ein, um die
gesamte Wohnfläche abzusichern.
>
0
,
5
m
i
Batterie einlegen
Ohne Batterie lässt sich der Rauchmelder nicht in den Sockel einrasten.
60
85
Funk-Rauchmelder
0524 02 / I01
Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-
Systeme
Postfach 1220
42461 Radevormwald
Tel +49 (0) 21 95 - 602 - 0
Fax +49 (0) 21 95 - 602 - 339
www.gira.de
18/09
