Bedienungsanleitung Epson LW-Z700FK LabelWorks Etikettendrucker

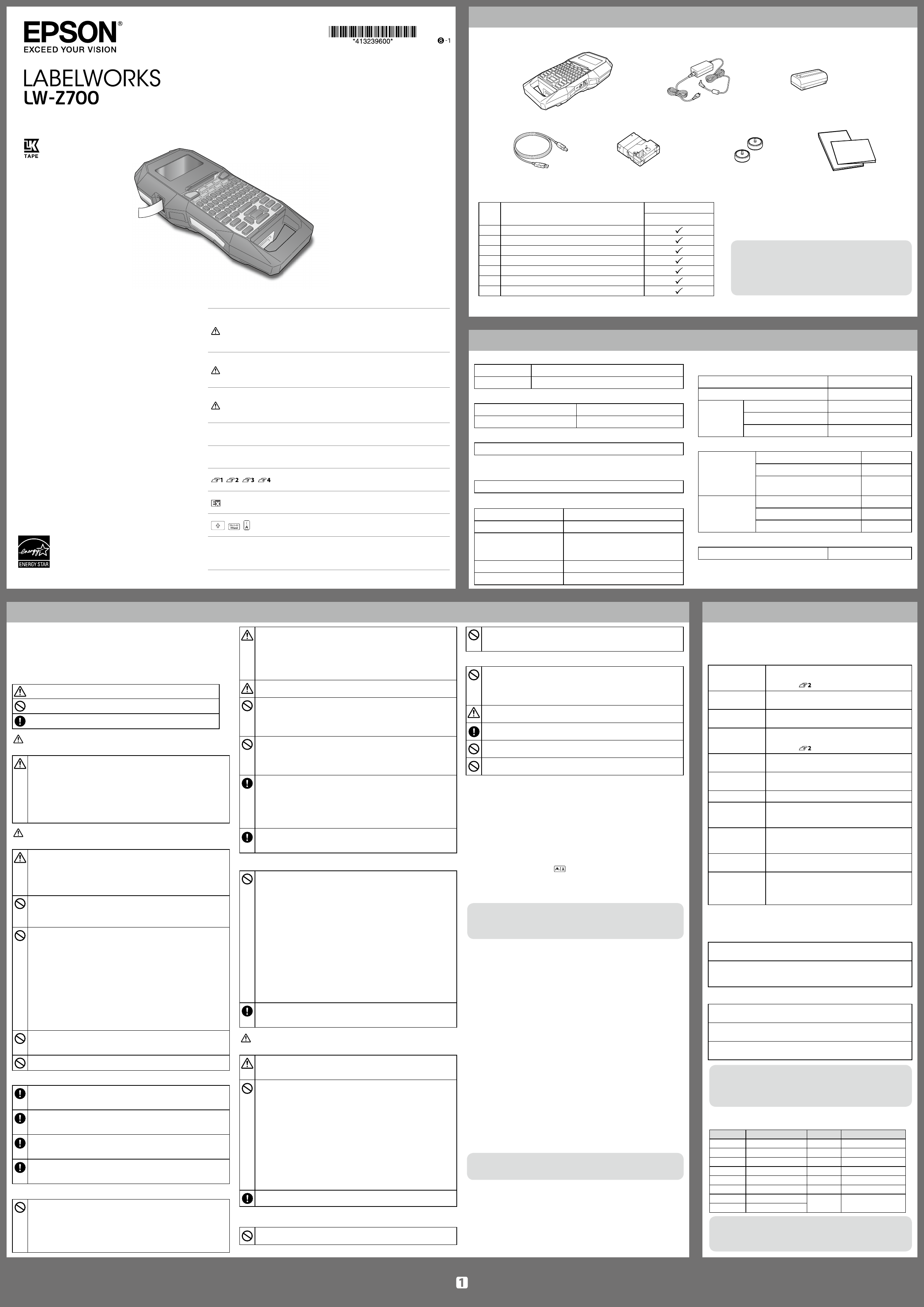

Bedienungsanleitung

Je nach dem Druckerpaket, das Sie erworben haben, liegen unterschiedliche Artikel bei. Überprüfen Sie die Artikel mithilfe der

folgenden Tabelle.

Nr. Name des beiliegenden Artikels

Name des Pakets

LW-Z700 FK

1 LW-Z700

2 Netzgerät

3 Lithium-Ionen-Akku (C52CE97010)

4 USB-Kabel

5 LK-Bandkassette

6 Magnetbefestigung

7 Dokumente

Bedienungsanleitung

Gehäuse

Abmessungen Ca. 136 (B) x 298 (T) x 90 (H) (mm)

Gewicht

Ca. 1.110 g (ohne Batterien, Bandkassette)

Betriebsbedingungen

Betriebstemperatur 5 bis 35°C

Aufbewahrungstemperatur -10 bis 55°C

Unterstützte Bandbreite

4 mm, 6 mm, 9 mm, 12 mm, 18 mm, 24 mm

Stromversorgung

Batterie

Lithium-Ionen-Akku x 1 / AA-Alkalibatterie x 6

Netzgerät

Typ AST1116Z2-1

Hersteller Seiko Epson Corp.

Eingang 100-240 V Wechselstrom, 0,4 A,

50-60 Hz

(nur dediziertes Netzgerät, Stromkabel)

Ausgang 11 V Gleichstrom, 1,64 A

Gesamtausgangsleistung 18 W

Sicherheitshinweise

Lesen Sie die beiliegenden Dokumente zu Ihrer eigenen Sicherheit bei der

Verwendung des Produkts sorgfältig durch. Halten Sie diese Anleitung

dann zur späteren Bezugnahme und Klärung möglicher Fragen gribereit.

Die nachfolgenden Punkte verweisen auf Sicherheitsvorkehrungen, die

den Nutzer, seine Umgebung und sein Eigentum vor möglichen Verletzun-

gen bzw. Beschädigungen schützen sollen.

Bedeutung der Symbole

Dieses Symbol verweist auf einen wichtigen Hinweis.

Dieses Symbol verweist auf ein Verbot.

Dieses Symbol verweist auf einen auszuführenden Bedienschritt.

GEFAHR

Handhabung von Batterien

Falls jegliche Batterieüssigkeit in Ihre Augen gelangt, waschen Sie

sie umgehend mehr als 10 Minuten lang mit sauberem Wasser aus

und suchen Sie einen Arzt auf. Andernfalls kann die Flüssigkeit den

Verlust Ihres Sehvermögens verursachen.

Bauen Sie das Batteriepack nie auseinander und modizieren Sie ihn

nicht. Dies könnte Feuer, eine Explosion, Leckage, Überhitzung oder

Beschädigung verursachen.

Setzen Sie die Batterie keinem Feuer oder Hitze aus. Dies könnte Feuer,

eine Explosion, Leckage, Überhitzung oder Beschädigung verursachen.

WARNUNG

Verwendung des Netzgeräts und Stromkabels

Die mit diesem Produkt gelieferten Kabel enthalten chemische

Stoe, wie beispielsweise Blei, die nach Kenntnisstand des Staates

Kalifornien zu Geburtsschäden oder Beeinträchtigungen der Fort-

panzungsfähigkeit führen können. Waschen Sie sich nach der

Handhabung die Hände. (Dieser Hinweis erfolgt im Einklang mit

Abschnitt 65 des kalifornischen Health & Safety Code § 25249.5 .)

Verwenden Sie nur das zu diesem Gerät gehörende Netzgerät und

Stromkabel. Verwenden Sie das Netzgerät nur mit der angegeben

Spannung. Andernfalls kann es zu Beschädigungen, Überhitzen, Feu-

er oder Stromschlag kommen.

Ergreifen Sie bei der Handhabung von Netzgerät und Stromkabel die

folgenden Vorsichtmaßnahmen.

• Stellen Sie sicher, dass keine Mehrfachsteckdosen verwendet werden.

• Vergewissern Sie sich, dass der Stecker nicht verstaubt ist, bevor Sie

ihn an einer Stockdose anschließen.

• Stecken Sie den Stecker fest in die Steckdose.

• Berühren Sie das Netzgerät oder den Stecker nicht mit nassen Händen.

• Ziehen Sie zum Abtrennen des Steckers nicht am Kabel. sondern

immer direkt am Stecker.

• Manipulieren Sie Netzgerät und Stromkabel nicht.

• Setzen Sie Netzgerät und Stromkabel keinen starken Stößen aus

und legen Sie keine schweren Gegenstände darauf.

• Biegen oder verdrehen Sie Netzgerät oder Stromkabel nicht mit Gewalt.

• L

egen Sie Netzgerät und Stromkabel nicht in die Nähe eines Heizgerätes.

Verwenden Sie keine beschädigten Netzgeräte und Stromkabel. Andern-

falls kann es zu Beschädigungen, Überhitzen oder Rauchentwicklung

kommen, die einen Brand oder Stromschlag verursachen können.

Berühren Sie den Stecker nicht während Gewittern.

Handhabung von Batterien

Halten Sie das Batteriepack von Feuer oder Flammen fern, wenn es

einen ungewöhnlichen Geruch oder Leckage erzeugt. Andernfalls

besteht Brand- oder Explosionsgefahr.

Waschen Sie Batterieüssigkeit umgehend mit sauberem Wasser ab,

falls sie auf Haut oder Kleidung gelangt. Andernfalls kann die Flüs-

sigkeit Ihre Haut beschädigen.

Setzen Sie die Batterie keinem Wasser aus. Lassen Sie kein Wasser mit

den Anschlüssen in Kontakt kommen. Dies kann Feuer, Überhitzung

oder Stromschlag verursachen.

Halten Sie Batterien außer Reichweite von Kindern. Sie sind extrem

gefährlich, falls Sie verschluckt werden. Wenden Sie sich sofort an

einen Arzt, falls sie verschluckt werden.

Bei der Verwendung dieses Produkts

Üben Sie keine große Kraft auf das Produkt aus. Stellen Sie sich nicht auf es,

lassen Sie es nicht herunterfallen und setzen Sie es keinen Stößen aus.

Andernfalls kann das Produkt beschädigt werden, was einen Brand oder

Stromschlag verursachen kann. Schalten Sie das Produkt im Fall einer

Beschädigung sofort aus, trennen Sie das Netzgerät ab, nehmen Sie die

Batterien heraus und wenden Sie sich dann an den Epson-Kundenservice.

Die weitere Verwendung kann einen Brand oder Stromschlag verursachen.

Verschütten Sie keine Getränke wie Tee, Kaee oder Saft auf das

Produkt und besprühen Sie es nicht mit Schädlingsbekämpfungsmit-

teln. Dies kann Fehlfunktionen, einen Brand oder Stromschlag verursa-

chen. Wenn Flüssigkeit auf das Produkt verschüttet wurde, schalten Sie

es sofort aus, trennen das Netzgerät ab, nehmen die Batterien heraus

und wenden sich dann an den Epson-Kundenservice. Die weitere

Verwendung kann einen Brand oder Stromschlag verursachen.

Berühren Sie den Druckkopf nicht, da er sehr heiß wird. Andernfalls

besteht die Gefahr von Verbrennungen.

Önen Sie keine anderen Abdeckungen als die obere Abdeckung

und die Batterieabdeckung. Andernfalls kann dies einen Brand oder

Stromschlag verursachen. Verwenden Sie das Produkt nur, wie in die-

ser Anleitung beschrieben. Andernfalls kann es zu Beschädigungen

oder Verletzungen kommen.

Modizieren oder demontieren Sie dieses Produkt nicht. Andernfalls

kann dies einen Brand oder Stromschlag verursachen. Führen Sie

keine Bedienvorgänge aus, die nicht in dieser Anleitung beschrieben

sind, da das Produkt beschädigt oder Verletzungen verursachten

werden könnten.

Wenn Sie eine der folgenden Unregelmäßigkeiten beobachten, schal-

ten Sie das Gerät sofort aus, trennen das Netzgerät ab, nehmen die

Batterien heraus und wenden sich dann an den Epson-Kundenservice.

• Vom Produkt gehen Rauch, ungewöhnliche Gerüche oder Geräu-

sche aus

• Flüssigkeit oder Fremdkörper sind in das Produkt gelangt

• Das Produkt ist heruntergefallen oder wurde beschädigt

Berühren Sie während des Druckens oder Betriebs der automati-

schen Schneidvorrichtung nicht den Bandausgangsschacht. Andern-

falls besteht Verletzungsgefahr.

Sonstiges

Verwenden oder lagern Sie das Produkt, Batterien, Netzgerät, Strom-

kabel oder Bandkassetten nicht an den folgenden Orten.

• In direktem Sonnenlicht.

• Wo es besonders heiß werden kann, beispielsweise bei geschlosse-

nen Fenstern im Auto.

• Wo es besonders heiß werden kann, beispielsweise in der Nähe

eines Heizgerätes, oder wo die Temperatur stark schwanken kann,

beispielsweise in der Nähe der Auslassönung eines Klimagerätes.

• Wo das Produkt durch eine Dusche oder Regen nass werden

könnte, beispielsweise im Badezimmer oder im Freien.

• Wo es staubig ist oder das Produkt Rauch oder Dampf ausgesetzt

sein könnte, beispielsweise in der Nähe der Küche oder eines

Luftbefeuchters.

• Auf einem instabilen Untergrund, wie beispielsweise auf einem

wackeligen Tisch oder einer Schräge.

• Wo das Gerät Vibrationen oder Stößen ausgesetzt sein könnte.

• In der Nähe von Hochspannungsleitungen oder anderen Gegenstän-

den, die ein Magnetfeld erzeugen.

Halten Sie die Kunststoverpackungen des Produkts und dieser

Anleitung von Kindern fern. Es besteht Erstickungsgefahr, wenn Kinder

die Verpackungen verschlucken oder sich über den Kopf ziehen.

ACHTUNG

Handhabung von Batterien

Falls Flüssigkeit aus einer Batterie austritt, wischen Sie sie mit einem Tuch

ab und ersetzen die Batterie mit einer neuen. Falls die Flüssigkeit mit

Ihrer Haut in Kontakt kommt, waschen Sie sie umgehend mit Wasser ab.

Bei einer inkorrekten Verwendung der Batterien können sie Auslaufen,

Überhitzen, Explodieren, Erosion oder eine Beschädigung des Produkts

verursachen, was in einem Brand oder Verletzung resultieren könnte.

• Verwenden Sie alte und neue Batterien oder unterschiedliche

Batterietypen nicht zusammen.

• Verwenden Sie AA-Alkali-Batterien.

• Achten Sie auf die korrekte Ausrichtung der Batterien.

• Nehmen Sie verbrauchte Batterien sofort heraus.

• Nehmen Sie die Batterien heraus, wenn Sie das Produkt längere

Zeit nicht verwenden.

• Heizen Sie Batterien nicht auf und werfen Sie sie nicht in Feuer oder

Wasser.

• Quetschen Sie die Batterien beim Herausnehmen nicht mit Metall-

zangen und verwenden Sie keine spitzen Metallgegenstände wie

etwa die Spitze einer Reißnadel oder Kugelschreibers.

Befolgen Sie beim Entsorgen verbrauchter Batterien die einschlägi-

gen Vorschriften.

Bei der Verwendung des Netzgerätes

Ziehen Sie das Netzgerät nicht von der Steckdose ab, werden das

Produkt in Betrieb ist. Andernfalls könnte das Drucken fehlschlagen.

Verwenden Sie das Netzgerät nicht an beengten Orten und decken

Sie es nicht mit einem Tuch ab. Andernfalls kann sich das Netzgerät

überhitzen und Schaden nehmen.

Bei der Verwendung dieses Produkts

Stellen Sie sich nicht auf das Produkt, legen Sie keine schweren

Gegenstände auf es und legen Sie es nicht auf einen instabilen

Untergrund, wie beispielsweise auf einen wackeligen Tisch oder eine

Schräge. Andernfalls kann es herunterfallen und Verletzungen

verursachen.

Stecken Sie das Produkt aus Sicherheitsründen immer aus, wenn Sie

es nicht mehr verwenden.

Trennen Sie das Netzgerät vor der Reinigung von der Steckdose ab

und nehmen Sie die Batterien heraus.

Verwenden Sie keine feuchten Tücher oder Lösungsmittel wie

Alkohol, Verdünner oder Benzin.

Blockieren Sie die Buchse für das mitgelieferte Netzgerät oder den

Bandausgangsschacht nicht und stecken Sie keine Gegenstände in sie.



Handhabung der Bandkassetten

• Verwenden Sie nur ein dediziertes

LK-Band.

• Einige Bandtypen können nicht mit der Schneidvorrichtung geschnitten

werden. Die neuesten Informationen über Bandarten, für die Aut.

Schneiden und Halbschnitt deaktiviert ist, nden Sie auf der

Bandverpackung oder Ihrer örtlichen Epson-Website.

• Lassen Sie sie nicht fallen und bauen Sie sie nicht auseinander. Dies kann

zu Beschädigungen führen.

• Ziehen Sie das Band nicht gewaltsam von Hand heraus. Achten Sie

jedoch darauf, das Band mit

zuzuführen. Andernfalls kann die

Bandkassette beschädigt und unbrauchbar werden.

• Vermeiden Sie, eine Bandkassette ohne verbleibendes Band zu verwen-

den. Dies kann im Überhitzen des Druckkopfes und in Schäden oder

Funktionsstörungen resultieren.

HINWEIS

Bandkassetten enthalten Farbbänder. Halten Sie bei der Entsorgung

von Bandkassetten immer die lokalen Entsorgungsbestimmungen ein.



Sonstige Hinweise

Gebrauchshinweise

• Berühren Sie den Thermokopf nicht. Statische Elektrizität könnte den

Thermokopf beschädigen.

• Unterlassen Sie das Abtrennen und Anschließen des Netzgeräts während

des Druckens. Die Stromversorgung könnte unterbrochen werden.

• Der Lithium-Ionen-Akku kann während des Druckens nicht geladen

werden.

• Üben Sie bei der Verwendung der Tastatur keine zu große Kraft aus.

• Schneiden Sie sich nicht in die Finger, wenn Sie Etiketten mit einer

Schere abschneiden.

• Kleben Sie keine Etiketten an Personen, Lebewesen/Panzen, öentliche

Einrichtungen oder fremdes Eigentum.

• Achten Sie darauf, das Gerät nach der Verwendung auszuschalten.

• Beim Ausschalten des Produkts Abschaltmeldung angezeigt. Entfernen

Sie das Netzgerät erst, nachdem die Meldung erloschen ist.

• Tauschen Sie Batterien nur aus, wenn das Produkt ausgeschaltet ist.

Wenn Sie Batterien austauschen, während das Produkt eingeschaltet ist,

können in ihm gespeicherte Dateien oder Daten gelöscht werden.



Recyceln der Batterie

Enthält einen Lithium-Ionen-Akku, der recycelt oder ordnungsgemäß

entsorgt werden muss.

HINWEIS

Bauen Sie das Akkupack nicht auseinander.



Meldungen

In diesem Abschnitt werden die Behebungsmaßnahmen beschrieben,

die zu ergreifen sind, wenn eine der folgenden Meldungen im Display

erscheint.

Batterie prüfen

Akku laden!

Der Akku ist erschöpft. Schließen Sie das Netzge-

rät am Drucker an und laden Sie die Batterie.

Für Details

„Laden des Lithium-Ionen-Akkus“

Batterie prüfen

Alkali ersetzen

Die Batterien sind erschöpft. Schalten Sie das Gerät

aus und ersetzen Sie alle Batterien mit neuen.

Abdeck. oen! Die obere Abdeckung ist oen. Obere Abdeckung

schließen.

Legen Band Prüfen Sie, ob die Bandkassette eingelegt bzw.

korrekt eingestellt ist.

Für Details

„Einlegen einer Bandkassette“

Bandkassette

überprüfen

Das eingelegte Band wird nicht unterstützt.

Legen Sie eine korrekte Kassette ein.

Keine weitere

Sequenznr.!

Es können nur bis zu 2 Sequenznummern einge-

legt werden.

Kein w. Barcode!

Es können nur bis zu 2 Barcodes eingelegt werden.

QR-CODE zu groß! Ergreifen Sie eine der folgenden Maßnahmen:

Verwenden Sie ein breiteres Band. Verringern Sie

die Text- oder Zellengröße. Niedrigere „ECC-Stufe“.

Überhitzt! Der Druckkopf ist überhitzt. Schalten Sie das

Gerät aus, nehmen Sie die Bandkassette heraus

und lassen Sie den Drucker dann abkühlen.

Schl. verstopft

Abfall entfernen

Im Bandausgabeschacht bendet sich noch Band.

Band entfernen.

Perf. Band entf. Der Druckvorgang kann nicht gestartet werden,

weil im Bandausgabeschacht noch abgeschnitte-

nes Band vorhanden ist. Entfernen Sie das Band

aus dem Bandausgabeschacht.



Probleme

Der Lithium-Ionen-Akku kann nicht geladen werden

Ist der Lithium-Ionen-Akku richtig eingelegt?

Vergewissern Sie sich, dass der Lithium-Ionen-Akku richtig eingelegt ist.

Ist das Netzgerät sicher angeschlossen?

Schließen Sie das Netzgerät und das Stromkabel fest am Netzgerä-

teanschluss des Druckers und das Netzgerät an der Steckdose an.

Das Band kann nicht richtig erkannt werden

Ist die Bandkassette richtig eingelegt?

Vergewissern Sie sich, dass die Bandkassette richtig eingelegt ist.

Ist das Etikett zum Erkennen der Bandkassette sauber?

Falls nicht, wischen Sie Schmutz mit einem weichen Tuch ab.

Ist der Erkennungssensor am Drucker sauber?

Falls nicht, wischen Sie Schmutz mit einem weichen Tuch ab.

HINWEIS

Wenden Sie sich an den Epson-Kundenservice, wenn keine der

obigen Anleitungen das Problem gelöst hat oder eine anderes

Symptom als die oben genannten vorliegt.

Im Display angezeigte Band- und Farbbandfarben

Display Farbe Display Farbe

WHT Weiß GRY Grau

YEL Gelb BLK Schwarz

RED Rot PNK Pink

BLE Blau SLV Silber

CLR Transparent GLD Gold

GRN Grün BRW Braun

ORN Orange

OTH

Andere als hier ge-

nannte Farben.

VIO Violett

HINWEIS

Je nach verwendeter Bandart wird die Band- oder Farbbandfarbe

möglicherweise nicht angezeigt.

Fehlerbehebung

Beiliegende Artikel

Technische Daten

Lithium-Ionen-Akku – technische Daten

Umgebungstemperatur

Im Betrieb 0 bis 40 Grad C

Ladevorgang 0 bis 40 Grad C

Bei der

Lagerung

Weniger als 1 Monat -20 bis 50 Grad C

Weniger als 3 Monate -20 bis 40 Grad C

Weniger als 1 Jahr -20 bis 20 Grad C

Ladeinformationen

Nenndaten Ladestrom (Std.) 1,0 A

Ladespannung (Std.) 8,05 V

Ladezeit Ungefähr 3

Stunden

Ladebeschrän-

kungen

Akku-Pack Modell

C52CE97010

Maximaler Ladestrom, A 1,0 A

Maximale Ladespannung, V 8,4 V

Nennbetriebsdauer bei Verwendung von Alkalinebatterien

Nennbetriebsdauer / Nennruhezeit 0,5 h / 1,0 h

Lesen Sie dieses Dokument zur sicheren und

korrekten Verwendung des Produkts sorgfältig

durch. Lesen Sie bei einer Störung Ihres Produkts

bitte die beiliegende Garantiekarte und wenden Sie

sich an die Verkaufsstelle, bei der Sie es erworben

haben. Wenden Sie sich zur weiteren Unterstützung

an Ihren örtlichen Epson-Kundenservice.

Bitte sehen Sie auch auf der Support-Seite Ihrer

örtlichen Epson-Website nach. Sie können die

neueste Version der Bedienungsanleitung von der

Webseite herunterladen.

Teile dieser Software unterliegen Copyright 2016

The FreeType Project (www.freetype.org). Sämtliche

Rechte vorbehalten.

International ENERGY STAR®

Konformitätserklärung

Das International ENERGY STAR®-Programm verfolgt

den Zweck der Förderung und Popularisieren von

energieezienter Büroausrüstung.

Als ein Partner von ENERGY STAR® hat die Seiko

Epson Corporation ermittelt, dass dieses Produkt

die ENERGY STAR®-Richtlinien für Energieezienz

erfüllt.

In dieser Anleitung verwendete Hinweise

GEFAHR

Die unsachgemäße Handhabung des Produkts

durch die Nichtbeachtung dieses Symbols kann in

der unmittelbaren Gefahr tödlicher oder schwerer

Verletzungen resultieren.

WARNUNG

Die unsachgemäße Handhabung des Produkts

durch die Nichtbeachtung dieses Symbols kann

zu tödlichen oder schweren Verletzungen führen.

ACHTUNG

Die unsachgemäße Handhabung des Produkts

durch die Nichtbeachtung dieses Symbols kann

zu Verletzungen oder Sachschäden führen.

Vorsicht

Wichtige Informationen

HINWEIS

Ergänzender Hinweis

, , ,

Seitenreferenz in dieser Anleitung.

Beispiel zur Etikettengestaltung.

, ,

Tasten am Produkt

„Name“

Im Display angezeigte Menüs und Meldungen

sowie die Namen von Anleitungen sind in

doppelte Anführungszeichen eingeschlossen.

HINWEIS

Der „Label Editor“ (PC-Anwendung zur Bearbeitung von

Etiketten), Druckertreiber, die „Label Editor Bedienungsan-

leitung“ und die „LW-Z700 Bedienungsanleitung“ (PDF-

Version) stehen auf Ihrer lokalen Epson-Website zum

Download bereit.

Ver.01

1

2

3

4

5

6

7

Bewertung

Mehr zu diesem Bedienungsanleitung

Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr Epson LW-Z700FK LabelWorks Etikettendrucker zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, Epson zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres Epson LW-Z700FK LabelWorks Etikettendrucker in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.

Spezifikationen

Alle Anleitungen für Epson Etikettendrucker
Weitere Anleitungen von Etikettendrucker
