Bedienungsanleitung Crivit IAN 307565 Fahrradlampe

Bedienungsanleitung

DE/AT/CH

DE/AT/CH

DE/AT/CH

DE/AT/CH

DE/AT/CH

DE/AT/CH

DE/AT/CH

Akku-Ladezustand: Funktionsweise des Akku-Kontrollsystems

10 % - 0 % 1 rote LED blinkt

Nach dem Aufleuchten des Akku-Kontrollsystems

2a

des Scheinwerfers leuchtet dieser noch

mindestens 30 Minuten.

4.2 Rücklicht mit Bremsanzeigefunktion

9

(Beim Bremsvorgang leuchten 3 rote LEDs für ca. 3 Sekunden.)

Ein- / Aus- Schalter

10

einmal drücken Tag--Modus

Rücklicht ist aus.

Bremsanzeigefunktion ist aktiv, Tag-Modus Anzeige

11b

blinkt grün.

zweimal drü-

cken

Nacht-Modus

Rücklicht ist an.

Bremsanzeigefunktion ist aktiv.

Nach dem Aufleuchten des Akku-Kontrollsystems

11a

des Rücklichtes leuchtet dieses noch

mindestens 30 Minuten.

4.3 Scheinwerfer / Rücklicht laden (s. Abb. A + D)

Entfernen Sie die Gummiabdeckung von der Akku-Ladebuchse

17

und verbinden das

USB-Kabel

16

mit der Akku-Ladebuchse

17

.

Anschließend verbinden Sie den USB-Stecker des USB-Kabels

16

mit einem Computer /

Laptop / USB-Standard-Ladegerät mit 5 V DC und 500-1000 mA. Bei Verwendung von

Ladegeräten mit anderen Spezifikationen können die Akkus und damit der Scheinwerfer

und das Rücklicht beschädigt werden. In diesem Fall erlischt die Gewährleistung.

Scheinwerfer

1

und Rücklicht

9

verfügen über ein Akku-Kontrollsystem. Das Akku-Kont-

rollsystem

2a

des Scheinwerfers blinkt rot auf, sobald die Akkus entladen sind und aufge-

laden werden müssen. Das Akku-Kontrollsystem

11a

des Rücklichtes leuchtet rot, sobald

die Akkus entladen sind und aufgeladen werden müssen. Während des Ladevorgangs

leuchtet das Akku-Kontrollsystem grün. Sind die Akkus wieder einsatzbereit, leuchten beim

Akku-Kontrollsystem des Scheinwerfers alle 4 Ladekontroll-LEDs dauerhaft und beim Rück-

licht erlischt das Akku-Kontrollsystem. Scheinwerfer

1

und Rücklicht

9

können wieder

benutzt werden.

Um die volle Leistung der integrierten Akkus zu erhalten, laden Sie bitte den Scheinwerfer-

Akku beim ersten Mal nicht kürzer als 6 Stunden (Rücklicht-Akku: nicht kürzer als 5 Stunden).

Bitte beenden Sie den Ladevorgang nicht früher, auch wenn die LED bereits erloschen ist.

ACHTUNG! Das Rücklicht muss so angebaut und eingestellt werden, dass die Bezugsachse

parallel zur Fahrzeuglängsmittelebene und parallel zur Fahrbahn liegt.

4. Bedienung

4.1 Ein- / Ausschalten

Der Scheinwerfer

1

besitzt drei Leuchtstärken.

Ein- / Aus- Schalter

4

einmal drücken

Auto-Modus: Der Scheinwerfer

1

ist mit einem Sensor

5

ausgerüstet, der die Helligkeit des Scheinwerfers

1

je nach

Umgebungsbedingung automatisch regelt. Bei aktivem Sensor

5

(Auto-Modus) blinkt die Sensor-Kontrollleuchte

3

blau.

zweimal drücken Power-Modus (60 Lux) für Fahrten in unbeleuchteter

Umgebung

dreimal drücken Standard-Modus (30 Lux) für Fahrten in beleuchteter

Umgebung

viermal drücken Eco-Modus (15 Lux) für Fahrten in gut beleuchteter

Umgebung

fünfmal drücken ausschalten

Modus-Anzeige

2b

Sensor-Modus unterste LED blinkt

(Die oberen 3 LEDs zeigen die Leuchtstärke an)

4 LEDs 60 Lux

3 LEDs 30 Lux

2 LEDs 15 Lux

Akku-Ladezustand: Funktionsweise des Akku-Kontrollsystems

100 % - 75 % 4 grüne LEDs leuchten

75 % - 50 % 3 grüne LEDs leuchten

50 % - 25 % 2 grüne LEDs leuchten

25 % - 10 % 1 grüne LED leuchtet

Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten, falls Flüssigkeit

aus den Akkus ausgetreten ist. Spülen Sie bei Kontakt mit Batteriesäure die be-

troffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend

einen Arzt auf.

Hinweis: Leuchtet die rote LED des Akku-Kontrollsystems

2a

,

11a

im Schein-

werfer

1

oder im Rücklicht

9

auf, so laden Sie die Akkus wieder umgehend

auf.

3. Montage

3.1 Scheinwerfer montieren (s. Abb. A)

Positionieren Sie den Halter

6

an der gewünschten Stelle am Lenker.

Befestigen Sie den Halter

6

mit der Gummilasche

7

am Lenker. Achten Sie dabei darauf,

dass sich keine Gegenstände vor dem Scheinwerfer

1

befinden.

Haken Sie die Gummilasche

7

unter Spannung ein. Verwenden Sie hierzu kein Werkzeug,

um Beschädigungen zu vermeiden.

Um den optimalen Winkel zur Fahrtrichtung einzustellen, drehen Sie den Scheinwerfer

1

in die richtige Position (siehe Abb. A).

Schieben Sie den Scheinwerfer

1

auf den Halter

6

, bis er hörbar einrastet.

Zum Lösen drücken Sie die Scheinwerferarretierung

8

und schieben den Scheinwerfer

1

vom Halter

6

aus nach vorne.

ACHTUNG! Überprüfen Sie regelmäßig die richtige Einstellung Ihres Scheinwerfers. Der

Lichtkegel muss geradeaus in Fahrtrichtung zeigen und darf nicht zu hoch eingestellt sein,

um den Gegenverkehr nicht zu blenden.

3.2 Rücklicht montieren (s. Abb. B)

Befestigen Sie den Halter

12

mit der Gummilasche

13

an der Sattelstütze oder der Hinter-

baustrebe. Achten Sie dabei darauf, dass sich keine Gegenstände vor dem Rücklicht

9

befinden.

Haken Sie die Gummilasche

13

unter Spannung ein. Verwenden Sie hierzu kein Werkzeug,

um Beschädigungen zu vermeiden.

Lösen Sie die Sternschraube

15

des Halters

12

und stellen Sie den gewünschten Winkel ein.

Anschließend ziehen Sie die Schraube handfest. Verwenden Sie hierzu kein Werkzeug,

um Beschädigungen zu vermeiden.

Schieben Sie das Rücklicht

9

auf den Halter

12

, bis er hörbar einrastet. Achten Sie darauf,

dass das Rücklicht wie in Abb. B montiert wird.

Zum Lösen des Rücklichts

9

drücken Sie die Rücklichtarretierung

14

und ziehen Sie das

Rücklicht

9

ab.

2. Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR FÜR KLEIN-

KINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt

mit dem Verpackungsmaterial, denn es besteht Erstickungsgefahr

durch das Verschlucken von Verpackungsteilen. Kinder unterschätzen häufig

die Gefahren.

Halten Sie das Produkt stets von Kindern fern. Das Produkt ist kein Spielzeug!

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen

mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder

Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt

oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden

und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem

Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne

Beaufsichtigung durchgeführt werden. Beachten Sie, dass Beschädigungen

durch unsachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung

oder Eingriff durch nicht autorisierte Personen von der Gewährleistung ausge-

schlossen sind.

Nehmen Sie das Produkt keinesfalls auseinander. Durch unsachgemäße Repa-

raturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Repa-

raturen nur von Fachkräften durchführen. Ein Wechsel der LED-Leuchtmittel ist

nicht möglich.

LEBENS- UND UNFALLGEFAHR! Bei Verwendung eines

falschen Ladegerätes können der Scheinwerfer

1

und das Rücklicht

9

be-

schädigt werden, überhitzen und sogar explodieren. In diesem Fall erlischt

die Gewährleistung.

2.1 Sicherheitshinweise zu Akkus

VORSICHT! EXPLOSIONSGEFAHR! Halten Sie Akkus von

Kindern fern, werfen Sie die Akkus nicht ins Feuer, schließen Sie

sie nicht kurz und nehmen Sie sie nicht auseinander.

Bei Nichtbeachtung der Hinweise können die Akkus über ihre Endspannung

hinaus entladen werden. Es besteht dann die Gefahr des Auslaufens.

1.1 Bestimmungsgemäße Verwendung

Das Produkt ist zur Fahrbahnausleuchtung beim Fahrradfahren geeignet. Das LED-Fahrrad-

leuchten-Set ist für alle Fahrräder als alleinige Beleuchtung zugelassen. Die Lichtverteilung

darf durch keine anderen Fahrradteile oder Gepäckstücke behindert werden. Das Produkt ist

zur Anwendung im Außenbereich bestimmt. Eine andere Verwendung als zuvor beschrieben

oder eine Veränderung des Produktes ist nicht zulässig und kann zu Verletzungen und Beschädi-

gungen des Produktes führen. Für aus unsachgemäßer Verwendung entstandene Schäden

übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz

bestimmt.

1.2 Teilebeschreibung

1

Scheinwerfer

2a

Akku-Kontrollsystem Scheinwerfer

2b

Modus-Anzeige Scheinwerfer

3

Sensor-Kontrollleuchte Scheinwerfer

4

Ein- / Aus-Schalter Scheinwerfer

5

Sensor Scheinwerfer

6

Halter Scheinwerfer

7

Gummilasche Halter Scheinwerfer

8

Scheinwerferarretierung

9

Rücklicht

10

Ein- / Aus-Schalter Rücklicht

11a

Akku-Kontrollsystem Rücklicht

11b

Tag-Modus-Anzeige

12

Halter Rücklicht

13

Gummilasche Halter Rücklicht

14

Rücklichtarretierung

15

Sternschraube Halter Rücklicht

16

USB-Kabel inkl. USB-Stecker

17

Akku-Ladebuchse (Scheinwerfer und

Rücklicht)

1.3 Lieferumfang

1 Scheinwerfer

1 Rücklicht

1 Halter Scheinwerfer

1 Halter Rücklicht

1 USB-Kabel

1 Montage- und Bedienungsanleitung

1.4 Technische Daten

Scheinwerfer (selbstabblendend) Rücklicht

Typ-Bezeichnung: LI-3B/XC-266A Typ-Bezeichnung: LR-2B/XC-249P

Nennleistung: 2W Nennleistung: 0,2 W

Schutzart: IP44 nach DIN EN 60529 Schutzart: IP44 nach DIN EN

60529

Li-Ion-Akku: 1300 mAh, 3,7 V Li-Ion-Akku: 300 mAh, 3,7 V

Legende der verwendeten Piktogramme

Anweisungen lesen!

USB – Universal Serial Bus –

Verbindungsstelle zum Anschluss,

z. B. an einen Computer (nur auf-

laden)

Lebens- und Unfallgefahr für

Kleinkinder und Kinder!

K XXXXX

Deutsches Prüfzeichen des Kraft-

fahrt-Bundesamtes (K mit nach-

folgender Zulassungsnummer)

Warn- und Sicherheitshin-

weise beachten!

Produkte und Verpackungen

sollen umweltschonend entsorgt

werden

Vorsicht! Explosionsgefahr!

21

PAP

Recycling-Code zur Entsorgung

von Pappe

Symbol zur Erkennung von

Elektro- und Elektronikgeräten

Produkt entspricht den produkt-

spezifisch geltenden europäischen

Richtlinien

Umweltschäden durch falsche

Entsorgung der Akkus!

01

PET

Recycling-Code zur Entsorgung

von Polyesterfasern und Folien

Spritzwassergeschützt,

Schutz vor Fremdkörpern

LED-Fahrradleuchten-Set

1. Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Produktes. Sie haben sich damit für

ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses

Produktes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung.

Machen Sie sich vor der Benutzung des Produktes mit allen Bedien- und Sicherheitshinweisen

vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbe-

reiche. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

IAN 307565

Artikel-Nr. / Item No. 14149

LED-FAHRRADLEUCHTEN-SET

LED-FAHRRADLEUCHTEN-SET

Bedienungs- und Sicherheitshinweise

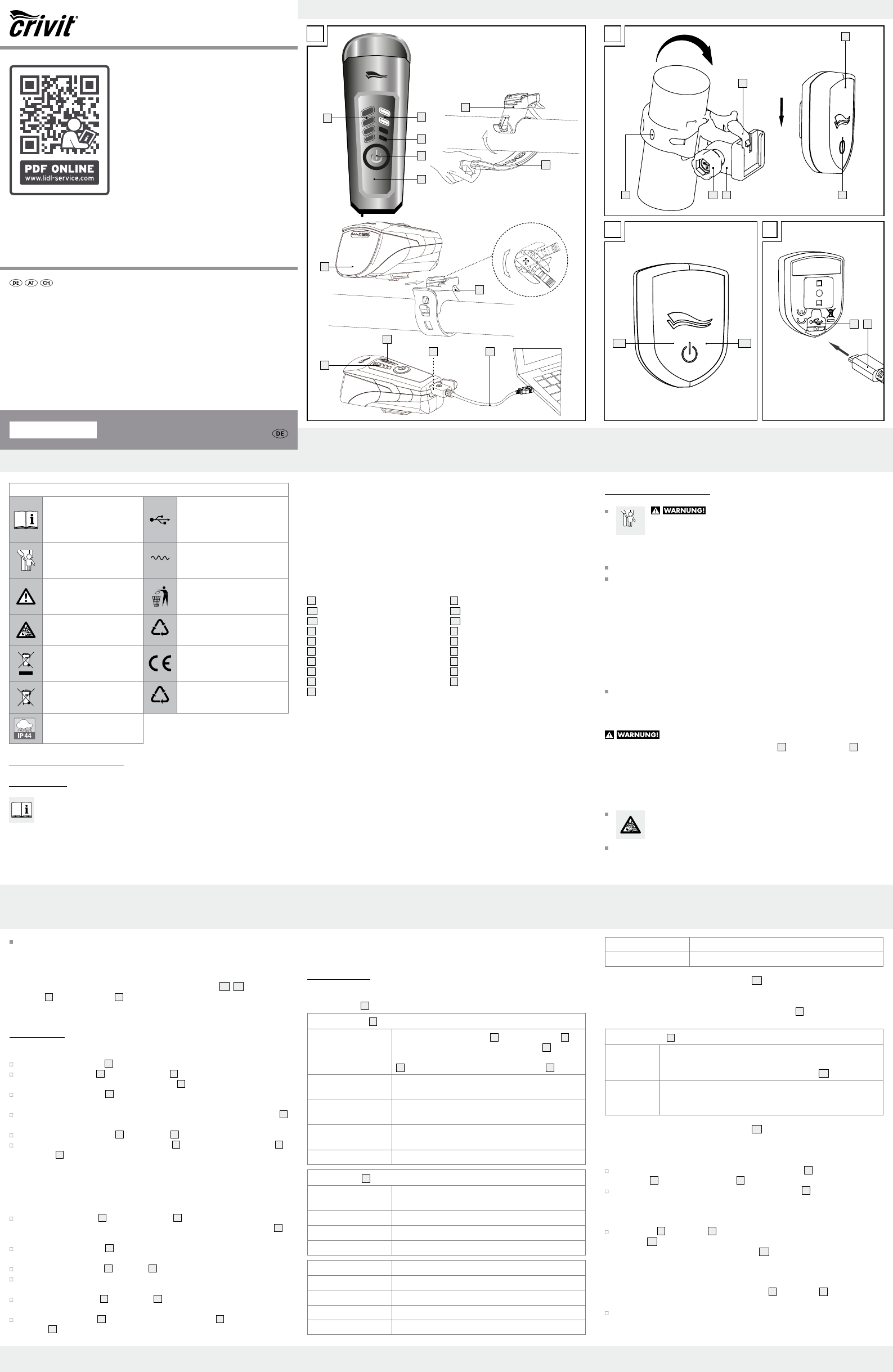

B

10

14

121513

D

16

17

A

7

1

8

ESC

F1

~

`

!

1

F2

@

TAB

CAPS

USB

16

accu

mode

4

5

6

C

9

2b

2a

2a

2b

11a11b

3

17

Bewertung

Mehr zu diesem Bedienungsanleitung

Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr Crivit IAN 307565 Fahrradlampe zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, Crivit zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres Crivit IAN 307565 Fahrradlampe in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.

Spezifikationen

Alle Anleitungen für Crivit Fahrradlampen
Weitere Anleitungen von Fahrradlampen

Häufig gestellte Fragen zu Crivit IAN 307565 Fahrradlampe

Unser Support-Team sucht nach nützlichen Produktinformationen und beantwortet Ihre häufig gestellten Fragen. Sollte Ihnen ein Fehler bei den häufig gestellten Fragen auffallen, teilen Sie uns dies bitte anhand unseres Kontaktformulars mit.

Verwandte Produkte

Bedienungsanleitung

Crivit IAN 71069 Fahrradlampe

Bedienungsanleitung

Crivit IAN 64300 Fahrradlampe

Bedienungsanleitung

Crivit IAN 317563 Fahrradlampe

Bedienungsanleitung

Crivit XC-117 Fahrradlampe

Bedienungsanleitung

Crivit IAN 292866 Fahrradlampe

Bedienungsanleitung

Crivit IAN 292839 Fahrradlampe

Bedienungsanleitung

Crivit IAN 68642 Fahrradlampe

Bedienungsanleitung

Crivit IAN 307557 Fahrradlampe

Verwandte Kategorien
