Bedienungsanleitung Crivit 5000-S Angelrolle

Bedienungsanleitung

ANGELFREILAUFROLLE 3000-S / 5000-S

Angelfreilaufrolle 3000-S / 5000-S

Gebrauchsanleitung

Bobine de fil à roulement libre 3000-S / 5000-S

Instructions d’emploi

Mulinello a bobina rotante 3000-S / 5000-S

Istruzioni d’uso

Vrijloopmolen 3000-S / 5000-S

Gebruiksaanwijzing

Freespool Reel 3000-S / 5000-S

Instructions for use

IAN 79140

1 drag knob

2 spool assembly

3 spool click gear fixed washer

4 spool click gear

5 spool click gear washer

6 main shaft

7 pinion gear nut

8 pinion gear nut fixed screw

9 bail holder side cover

10 bail holder side cover screw

11 rotor

12 line roller fixed screw

13 bail arm

14 bail arm screw

15 line roller bushing

16 line roller

17 line slider bushing

18 line roller washer

19 line roller ball bearing

20 bail holder screw

21 bail assembly

22 kick lever

23 spring bail trip

24 bail trip shaft spring seat

25 bail trip shaft spring

26 Bail arm side cover

27 Bail arm side cover screw

28 rotor washer

29 ball bearing fixed washer

30 ball bearing fixed washer screw

31 pinion gear ball bearing

32 ball bearing bushing

33

one way clutch ball bearing

34

one way clutch ball bearing spring

35 inside track

36 pinion gear

37 anti-reverse shaft

38 anti-reverse switch

39 anti-reverse switch screw

40 anti-reverse spring

41 body

42 handle

43 hexangular washer

44 body decorated cover

45 body ball bearing

46 drive gear

47 oscillating gear

48 oscillating gear screw

49 oscillating slider

50 oscillating slider fastener

51 oscillating slider screw

52 stop pin tension spring

53 drag knob stop spin

54 stop pin press block

55 stop pin press block screw

56 transposition trip shaft spring

57 lever connected shaft

58 return fiddled plate spring

59 return fiddled plate

60 return fiddled plate screw

61 body cover ball bearing

62 body cover

63 body cover screw

64 body cover decorated cover

65 handle assembly

66 right lever

67 lever decorated collar

68 lift lever

69 B2.5M*6.0*7.0

70 B2.5M*4.2*9.5

71 washer

72 rear drag knob stop washer

73 rear drag clicker gear

74 rear brake key washer

75 rear brake washer

76 rear brake eared washer

77 rear brake spring

78 rear brake screw

79 rear drag knob click ring

80 rear drag knob

81 rear drag knob retainer

82 rear drag knob ringer

drag assembly

101 front drag knob decorated cover

102 front drag knob

103 drag knob click gear

104 drag knob nut

105 drag knob spring

106 drag knob seat

107 drag knob spring

108 drag knob spring screw

spool assembly

201 hexangular retainer

202 key washer

203 drag knob washer

204 ear washer

205 spool

206 line hook

207 line hook copper nail

208 spool click gear spring

209 spool click gear screw

210 spool click gear

bail assembly

2001 line roller shaft

2002 bail

2003 bail holder

handle assembly

6501 handle cap insert

6502 joint

6503 handle joint fixed pin

6504 press

6505 press spring

6506 handle arm

6507 handle knob

6508 handle rivet

DE/AT/CH

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein

hochwertiges Produkt entschieden. Machen

Sie sich vor der ersten Verwendung mit

dem Produkt vertraut. Lesen Sie hierzu

aufmerksam die nachfolgende Bedienungs-

anleitung. Benutzen Sie das Produkt nur

wie beschrieben und für die angegebenen

Einsatzbereiche. Bewahren Sie diese Anlei-

tung gut auf. Händigen Sie alle Unterlagen

bei Weitergabe des Produkts an Dritte

ebenfalls mit aus.

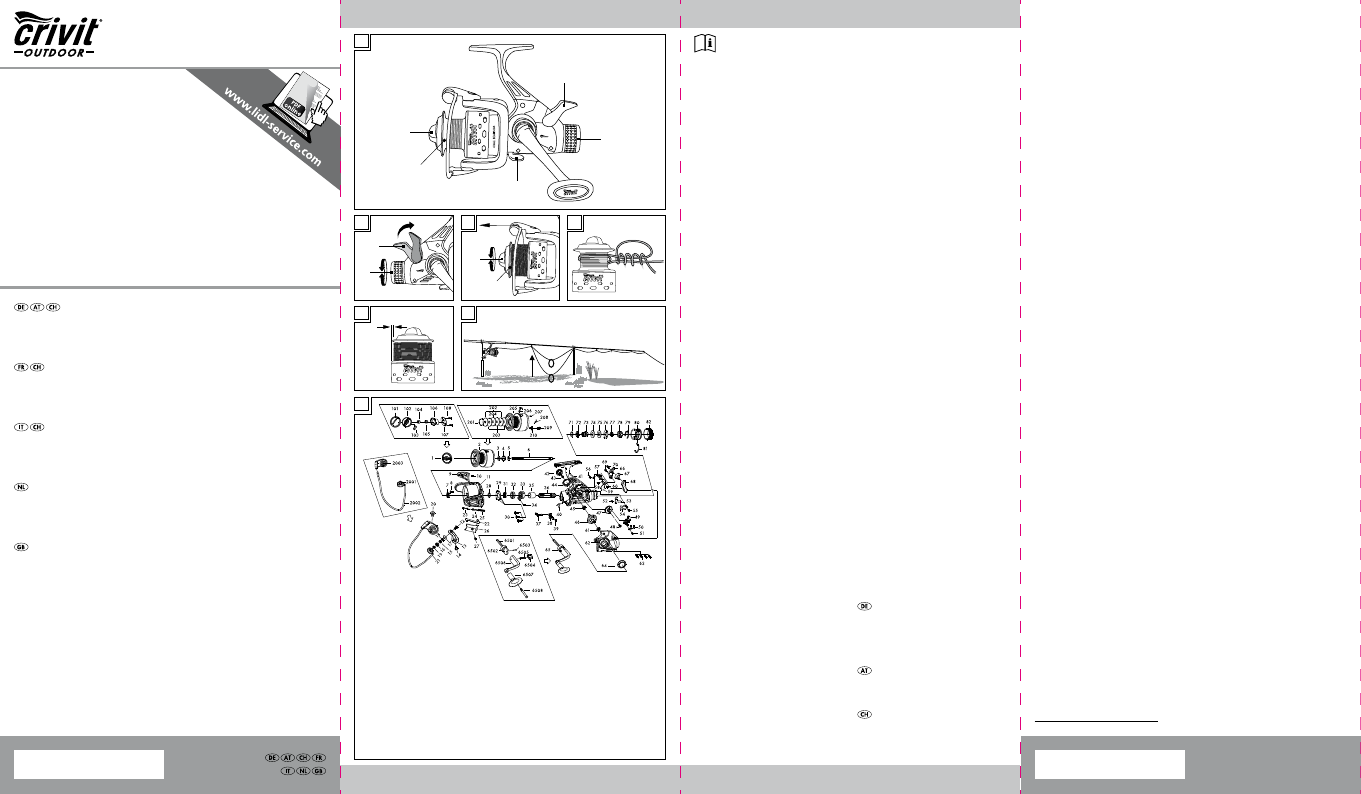

Teilebezeichnung (Abb. A)

1 Freilaufhebel

2 Drehknopf

3 Rücklaufsperre – Verhindert ein Über-

schlagen und Verdrehen der Rolle

4 Spule mit Frontbremse – Stellen Sie

hier den Bremswiderstand ein

5 Bremsmutter

Freilaufsystem (Abb. B)

Schieben Sie den Freilaufhebel 1 nach

vorn, um den Freilauf einzuschalten. Beim

Biss kann jetzt ein Fisch trotz geschlosse-

nem Bügel Schnur von der Rolle ziehen.

Der Widerstand des Freilaufs kann über

den Drehknopf 2 stufen los eingestellt

werden, die Bremseinstellung bleibt davon

unbeeinflusst. Der Freilauf springt automa-

tisch heraus, sobald die Kurbel gedreht

wird. Wahlweise lässt sich der Hebel auch

manuell zurücklegen.

Die Bremse (Abb. C)

Größere Fische sind zu kräftig, um sie

einfach hereinzukurbeln. Verstellen Sie die

Bremsmutter5 , bis die Spule 4 bei etwa

halbgebogener Rute durchrutscht. Der Fisch

kann jetzt zunächst flüchten und Schnur

von der Rolle ziehen, ermüdet aber rasch,

weil er dabei den Widerstand der Bremse

überwinden muss.

Aufspulen der Schnur

Befestigen Sie die Schnur mit einem

Grinner-Knoten an der Spule (Abb. D).

Füllen Sie die Spule bis ca.3mm unter den

Rand (Abb. E).

Einsatz des Freilaufs

1. Schleppfischen

Wird mit Köderfischen vom Boot ge-

schleppt, sollte der Anhieb im Gegensatz

zu Kunst ködern nicht sofort beim Biss

gesetzt werden. Vielmehr ist es ratsam, dem

Raubfisch zuerst einige Sekunden Zeit zum

Drehen und Schlucken des Köderfisches zu

gönnen. Stellen Sie den Freilauf so leicht

wie möglich ein. Beim Biss kann der Räuber

jetzt ungehindert Schnur nehmen, während

wir Zeit gewinnen, die Rute zu greifen.

Achten Sie darauf, dass der Freilauf vor

dem Anschlag herausspringt, etwa durch

eine kurze Kurbelumdrehung!

2. Grundangeln (Abb. F)

Die Rute liegt auf zwei Haltern, der Freilauf

ist eingeschaltet. Beim Biss wandert der

Bissanzeiger nach oben. Vor dem Anschlag

muss der Freilauf geschlossen werden.

Der Freilauf wird im stehenden Wasser

so fein eingestellt, dass der beißende

Fisch Schnur von der Rolle ziehen kann,

ohne dass die Schnur – wie beim offenen

Bügel– von der Rolle weht oder sich

verwickelt. Im Fluss muss die Einstellung an

die Strömung angepasst werden.

3. Karpfenangeln

Beim modernen Karpfenangeln hakt sich

der Fisch am schweren Blei selbst. Der Biss

ist genau genommen die erste Flucht des

gehakten Karpfens. Im Gegensatz zu allen

anderen Angel methoden ist hier ein großer

Widerstand nicht nur von Vorteil, sondern

sogar notwendig. Drehen Sie den Freilauf

so fest wie möglich zu, um den Haken noch

tiefer hineinzutreiben und die Schnur recht-

zeitig vom Grund zu lösen (Hängergefahr).

Achten Sie aber auf einen sicheren Halt

Ihrer Rute im Rutenständer, sonst wird die

Rute beim Biss ins Wasser gezogen!

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt

und unter ständiger Kontrolle produziert.

Sie erhalten auf dieses Produkt drei Jahre

Garantie ab Kaufdatum. Bitte bewahren

Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fab-

rikationsfehler und entfällt bei missbräuch-

licher oder unsachgemäßer Behandlung.

Ihre gesetzlichen Rechte, insbesondere

die Gewährleistungsrechte, werden durch

diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie

sich bitte an die unten stehende Service-

Hotline oder setzen Sie sich per E-Mail mit

uns in Verbindung. Unsere Servicemitarbei-

ter werden das weitere Vorgehen schnellst-

möglich mit Ihnen abstimmen. Wir werden

Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige

Reparaturen aufgrund der Garantie,

gesetzlicher Gewährleistung oder Kulanz

nicht verlängert. Dies gilt auch für ersetzte

und reparierte Teile.

Nach Ablauf der Garantie anfallende

Reparaturen sind kostenpflichtig.

IAN: 79140

Service Deutschland

Tel.: 01805772033

(0,14EUR/Min. aus dem

dt. Festnetz, Mobilfunk

max0,42EUR/Min.)

E-Mail: deltaspor[email protected]

Service Österreich

Tel.: 0820 201 222

(0,15EUR/Min.)

E-Mail: deltaspor[email protected]

Service Schweiz

Tel.: 0842 665566

(0,08 CHF/Min., Mobilfunk

max. 0,40CHF/Min.)

E-Mail: [email protected]

3mm

A

B

E

G

F

DC

1

1

5

4

2

2

3

4

5

IAN 79140

DELTA-SPORT HANDELSKONTOR GMBH

Wragekamp 6

D-22397 Hamburg

Version: 02/2013

FreeSpool 3000-S: Delta-Sport-Nr.: AF-1550

FreeSpool 5000-S: Delta-Sport-Nr.: AF-1551
