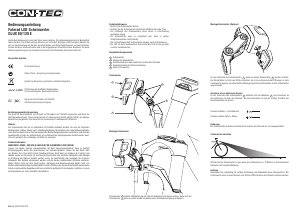

Bedienungsanleitung
Fahrrad LED-Scheinwerfer
DLUX 80/120 E
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Die Bedienungsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie
sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen
Sie das Gerät nur wie beschrieben und in den angegebenen Einsatzbereichen. Bewahren Sie diese
Bedienungsanleitung gut auf und geben Sie diese bei der Weitergabe des Gerätes bitte mit.
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich zum Einsatz an Fahrrädern mit Trethilfe vorgesehen und dient der
Fahrbahnausleuchtung. Dieser Scheinwerfer ist entsprechend derzeit gültiger StVZO als alleinige
Beleuchtung zugelassen. Das Gerät ist zur Verwendung im Außenbereich bestimmt.
Hinweis:
Der Scheinwerfer darf nur an Fahrrädern mit Trethilfe installiert werden, die eine der folgenden
B
edingungen erfüllen. Wenn nach entladungsbedingter Abschaltung des Unterstützungsantriebs
noch eine ununterbrochene Stromversorgung der Beleuchtungsanlage über mindestens zwei Stunden
gewährleistet ist oder der Antriebsmotor als Lichtmaschine übergangsweise benutzt werden kann,
um auch weiterhin die Lichtanlage mit Strom zu versorgen.
Sicherheitshinweise
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht
Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Halten Sie das Gerät stets
von Kindern fern.
Das Gerät ist kein Spielzeug! Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten physischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden. Nehmen Sie das Gerät keinesfalls auseinander.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen
Sie Reparaturen nur von Fachkräften durchführen.
Sicherheitshinweise
- Nicht in den Scheinwerfer blicken.
- Richten Sie den Scheinwerfer nicht direkt auf Menschen oder Tiere.
- Der Lichtkegel des Scheinwerfers muss immer in Fahrtrichtung
geradeaus zeigen.
- Der Scheinwerfer muss so eingestellt sein, dass er andere
Verkehrsteilnehmer nicht blendet.
- Die Lichtverteilung darf nicht verdeckt werden
, auch nicht teilweise.
- Die LED ist nicht austauschbar. Bei Ausfall der LED ist die gesamte
Leuchte auszutauschen.

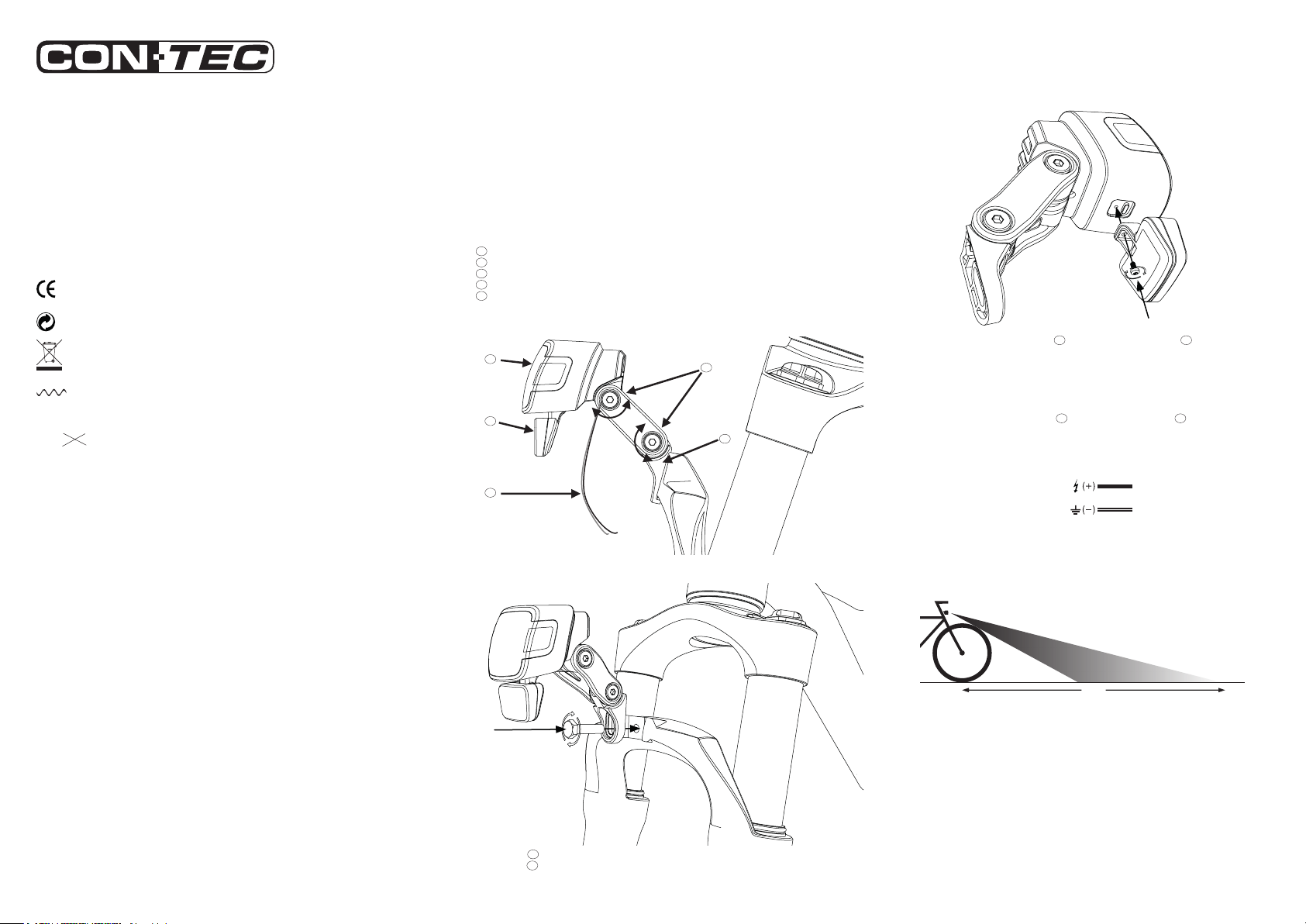

Abgebildete Komponenten
1
Scheinwerfer
2
Integrierter Rückstrahler
3
Anschlusskabel an das elektrische System des Fahrrads
4
Einstellschrauben für Höheneinstellung
5
Halter Scheinwerfer
An der Unterseite des Scheinwerfers
1
kann ein weißer Rückstrahler
2
montiert werden.
Der Rückstrahler ist mit zwei Stiften versehen, die in die entsprechenden Öffnungen in dem
Scheinwerfer passen. Zur dauerhaften Befestigung wird der Rückstrahler an den Scheinwerfer
angeschraubt.
Anschluss an das elektrische System
An der Unterseite des Scheinwerfers
1
befindet sich ein Kabelpaar
3
zum Anschluss an
das elektrische System des Fahrrads. Bei dem Anschluss ist auf die richtige Polarität des
Anschlusskabels zu achten.
Schwarzes Kabel = stromführend
Schwarz-weißes Kabel = Masse
Bedienung
Der Scheinwerfer wird über das elektrische System des Fahrrads ein- und ausgeschaltet.
Richten Sie den Scheinwerfer so aus, dass der Lichtkegel bis ca. 10 Meter vor dem Rad auf die
Fahrbahn reicht (siehe Abbildung).
Achtung!
Überprüfen Sie regelmäßig die richtige Einstellung und Anbauhöhe Ihres Scheinwerfers. Der
Scheinwerfer muss in einem Bereich von 400 bis 1200 mm über der Fahrbahn montiert werden.
10m
Scheinwerfer einstellen
Verwendete Symbole
CE-Kennzeichnung
Grüner Punkt - Recycling von Verpackungen
Symbol zur Erkennung von Elektro und Elektronikgeräten
Prüfzeichen des Kraftfahrt-Bundesamtes
(K mit nachfolgender Zulassungsnummer)
Anbau nur an Fahrrädern mit Trethilfe
mit Gleichspannungsversorgung
Scheinwerfer
1
mittels Stahlhalterung am Fahrrad befestigen und darauf achten, dass sich der
Scheinwerfer
1
nicht von allein wieder verstellen kann (Schraube fest genug anziehen!).
Manual_DLUX 80/120 E
K XXXX
DC AC
1
2
3
4
5
Scheinwerfer
Montage Scheinwerfer
Montage Rückstrahler (Optional)
