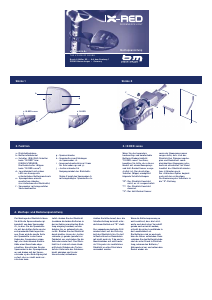

Bedienungsanleitung

c IX-RED senso c IX-RED

Skizze 1 Skizze 2

a - Rücklichtgehäuse

b - Batteriefachdeckel

c – Schalter (EIN-/AUS-Schalter

beim "IX-RED" bzw.

EIN/AUS/SENSOR-

Dreifachschalter ‹Wippe›

beim "IX-RED senso")

d - Leuchteinheit mit grüner

LED zur Anzeige des

erforderlichen Batteriewechsels

e - Spanngehäuse einschl.

montiertem Adapter

(zur Aufnahme des Rücklichts)

f - Spannanker mit eingesetzter

Sechskantmutter

g - Spannschraube

h - Spannkette zum Einhängen

an Spannanker ‹f›

i - Innensechskantschlüssel 3 mm

für Schrauben ‹g› und ‹j›

j - Justierschraube für

Neigungswinkel des Rücklichts

Skizze 2 zeigt den Spannanker ‹f›

mit eingehängter Spannkette ‹h›

2. Funktion

Wenn Sie das besonders

hochwertige und komfortable

Batterie-Diodenrücklicht

"IX-RED senso" besitzen,

beachten Sie bitte, dass dieses

Modell mit einem Bewegungs-

und Hell-Dunkel-Sensor ausge-

stattet ist. Der dreistufige

Schalter (Wippe) ermöglicht

folgende Schaltstellungen:

"0": Das Rücklicht leuchtet

nicht, es ist ausgeschaltet.

"1": Das Rücklicht leuchtet

dauernd.

"S": Der Hell-Dunkel-Sensor

sowie der Bewegungssensor

sorgen dafür, dass sich das

Rücklicht bei Dämmerungsbe-

ginn und Dunkelheit sowie

gleichzeitiger Bewegung auto-

matisch einschaltet. Im Stand

leuchtet das Rücklicht mindes-

tens 4 Minuten nach.

Der 4-Minuten-Zyklus beginnt

auch mit der erstmaligen

Positionierung des Schalters in

die "S"-Stellung.

3. IX-RED senso

Zur Montage des Rücklichts lösen

Sie bitte die Spannschraube <g>

komplett von dem Spannanker

<f>, so dass Sie die Spannkette

‹h› mit der glatten Seite um das

entsprechende Rohr legen kön-

nen. Dann wird die zweite Seite

der Spannkette in den freien

Haken des Spannankers einge-

legt, das überstehende Ende in

Höhe einer Querstrebe abge-

schnitten. Nun drücken Sie den

Spannanker in das Spanngehäuse

‹e› und drehen mit der Spann-

schraube ‹g› das Befestigungsteil

so fest, dass es nicht mehr ver-

rutschen kann.

Jetzt stecken Sie das Rücklicht

(nachdem die beiden Batterien in

der im Gehäuse markierten Rich-

tung eingelegt wurden) auf den

Adapter, bis es automatisch ein-

rastet. Richten Sie das Rücklicht

durch leichtes Lösen der Justier-

schraube ‹j› gerade (parallel zur

Fahrbahn) aus und ziehen Sie die

Schraube wieder fest. Das Rück–

licht lässt sich mit einem Hand-

griff durch Drücken des Tasters

auf der Unterseite des Gehäuses

leicht abziehen und (in der

Hosentasche) mitnehmen.

Achten Sie bitte darauf, dass die

Schalterstellung bei nicht erfor-

derlichem Betrieb auf "0" steht.

Das angegebene deutsche Prüf-

zeichen weist auf die Zulässig-

keit des Rücklichts hin. Es darf

in Deutschland an Rennrädern

mit nicht mehr als 11 kg und an

Mountainbikes mit nicht mehr

als 13 kg oder als zusätzliches

Rücklicht an allen Fahrrädern

verwendet werden.

Wenn die Batteriespannung so

weit nachlässt, dass die Licht-

werte nach deutscher Vorschrift

gerade noch erreicht werden,

erlischt die grüne Leuchtdiode in

der Leuchteinheit ‹d›.

Die Batterien sind zu wechseln

bzw. die Akkus aufzuladen. Dazu

schieben Sie den Batteriefachde-

ckel ‹b› unter Druck in Pfeilrich-

tung, nehmen den Batterie-/

Akkuwechsel vor und setzen den

Deckel wieder ein.

4. Montage- und Bedienungsanleitung

DIODENRÜCKLICHT

THE VISION OF BIKING

Montageanleitung

www.bumm.de

Busch & Müller KG • Auf dem Bamberg 1

58540 Meinerzhagen • Germany

Download Bedienungsanleitung auf Deutsch (PDF, 0.04 MB)
