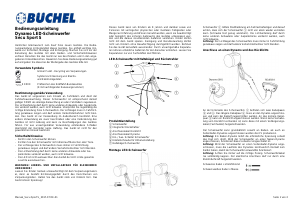

Manual_Secu Sport S_2017-07 DE-01 Seite 1 von 2
Bedienungsanleitung
Dynamo LED-Scheinwerfer
Secu Sport S
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Die Bedie-
nungsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hin-
weise zur Sicherheit, Montage und Entsorgung. Machen Sie sich vor der
Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen
vertraut. Benutzen Sie das Gerät nur wie beschrieben und in den ange-
gebenen Einsatzbereichen. Bewahren Sie diese Bedienungsanleitung gut
auf und geben Sie diese bei der Weitergabe des Gerätes bitte mit.
Verwendete Symbole
Grüner Punkt - Recycling von Verpackungen
Symbol zur Erkennung von Elektro-
und Elektronikgeräten
Prüfzeichen des Kraftfahrt-Bundesamtes
(K mit nachfolgender Zulassungsnummer)
Bestimmungsgemäße Verwendung
Das Gerät ist vorgesehen zum Einsatz an Fahrrädern und dient der
Fahrbahnausleuchtung. Dieser Scheinwerfer ist entsprechend derzeit
gültiger StVZO als alleinige Beleuchtung an allen Fahrrädern zugelassen.
Die Lichtverteilung darf durch keine anderen Anbauteile oder Gepäckstü-
cke verdeckt werden, auch nicht teilweise. Überprüfen Sie regelmäßig die
richtige Einstellung Ihres Scheinwerfers. Der Lichtkegel muss in Fahrtrich-
tung geradeaus zeigen und darf andere Verkehrsteilnehmer nicht blen-
den. Das Gerät ist zur Verwendung im Außenbereich bestimmt. Eine
andere Verwendung als zuvor beschrieben oder eine Veränderung des
Gerätes ist nicht zulässig und kann zu Beschädigungen des Gerätes
führen. Für aus unsachgemäßer Verwendung entstandene Schäden
übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den
gewerblichen Einsatz bestimmt.
Sicherheitshinweise
- Nicht in den Scheinwerfer blicken.
- Richten Sie den Scheinwerfer nicht direkt auf Menschen oder Tiere.
- Der Lichtkegel des Scheinwerfers muss immer in Fahrtrichtung
geradeaus zeigen und darf andere Verkehrsteilnehmer nicht blenden.
- Die Lichtverteilung darf durch keine anderen Anbauteile oder Ge-
päckstücke verdeckt werden, auch nicht teilweise.
- Die LED ist nicht austauschbar. Bei Ausfall der LED ist die gesamte
Leuchte auszutauschen.
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER
UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmateri-
al, denn es besteht Erstickungsgefahr durch das Verschlucken von
Verpackungsteilen. Halten Sie das Gerät stets von Kindern fern. Das
Gerät ist kein Spielzeug!
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wur-
den und die daraus resultierenden Gefahren verstehen. Kinder dürfen
nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Nehmen
Sie das Gerät keinesfalls auseinander. Durch unsachgemäße Reparatu-
ren können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie
Reparaturen nur von Fachkräften durchführen.
LED-Scheinwerfer mit Haltebügel und Rückstrahler

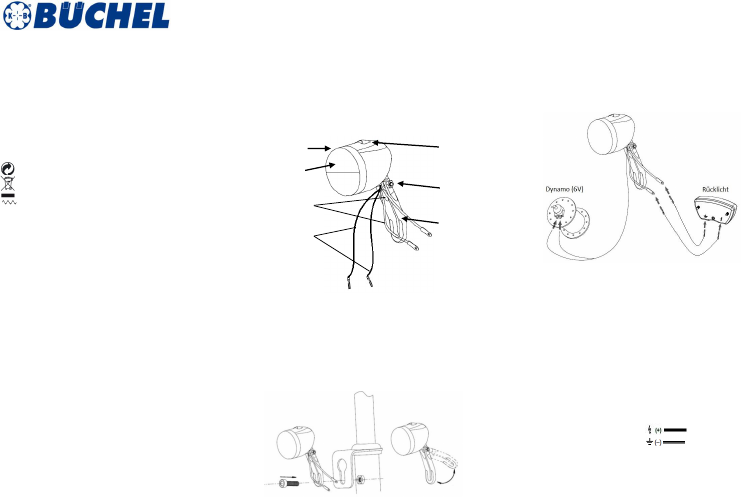

Produktdarstellung
① Scheinwerfer
② Integrierter Rückstrahler
③ Anschlusskabel Rücklicht
④ Anschlusskabel Dynamo
⑤ Ein- / Aus- Schalter Scheinwerfer
⑥ Einstellschraube für Höheneinstellung
⑦ Haltebügel Scheinwerfer
Montage LED-Scheinwerfer
Scheinwerfer ① mittels Stahlhalterung am Fahrrad befestigen und darauf
achten, dass sich der Scheinwerfer ① nicht von allein wieder verstellen
kann (Schraube fest genug anziehen!). Die Lichtverteilung darf durch
keine anderen Anbauteile oder Gepäckstücke verdeckt werden, auch
nicht teilweise.
Achtung: Der Lichtkegel des Scheinwerfers muss immer in Fahrtrichtung
geradeaus zeigen und darf andere Verkehrsteilnehmer nicht blenden.
Anschluss an einen Dynamo und des Rücklichts
An der Unterseite des Scheinwerfers ① befinden sich zwei Kabelpaare
③ und ④. Das längere Kabelpaar ④ muss an den Dynamo angeschlos-
sen und kann bei Bedarf zugeschnitten werden. An das kürzere Kabel-
paar ③ kann ein Rücklicht angeschlossen werden. Wenn keine Verkabe-
lung vom Rücklicht vorhanden ist, kann diese mit einem Verlängerungs-
kabel (Fachhandel) hergestellt werden.
Der Scheinwerfer kann grundsätzlich sowohl an Naben- als auch an
Seitenläufer-Dynamos angeschlossen werden die 6 V produzieren.
Achtung: Ein Naben-Dynamo liefert die erforderliche Spannung sobald
das Rad sich dreht. Wird der Scheinwerfer an einen Naben-Dynamo
angeschlossen, funktioniert dieser sobald er eingeschaltet ist.
Achtung: Wird der Scheinwerfer an einen Seitenläufer-Dynamo ange-
schlossen, muss die Laufrolle des Dynamos kontinuierlich Kontakt zum
Reifen haben, damit der Scheinwerfer einwandfrei funktioniert.
Achtung: Achten Sie immer auf die richtige Polung. Scheinwerferkabel
nie vollständig kappen. Der elektrische Anschluss darf nur durch eine
Elektrofachkraft hergestellt werden.
Schwarzes Kabel = stromführend
Schwarz-weißes Kabel = Masse
