Bedienungsanleitung VDO R3 WL Fahrradcomputer

Bedienungsanleitung

1x 1x

1x

A A

A

2x

C

long

C

1x

C

Setting the actual height:

EXAMPLE

OF A SETTING

1x = WS (mm)

km/h: WS = mm

mph: WS = mm

Note: 1 inch = 25.4 mm

16" 1253 49,3

18" 1411 55,6

20" 1590 62,6

22" 1770 69,7

24" 1907 75,1

26" 2085 82,1

27" 2195 86,4

27.5" 2180 85,8

28" 2200 86,6

29" 2300 90,5

700C 2095 82,5

mm inch

Functions / Settings

MENU BASIC BIKE FUNCTIONS

1x

1x1x

1x

1x

1x

1x

1x

1x

1x

1x

1x

C C

CC

C

C

C

C

C

C

C

C

1x

1x

DE

Die aktuelle Höhe muss eingestellt werden, bevor Sie losfahren.

EN

The actual height must be adjusted before you start your ride.

FR

L‘altitude réelle doit être ajustée avant de commencer votre sortie.

IT

L‘altezza effettiva deve essere regolata prima di iniziare la corsa.

ES

La altitud actual debe estar ajustada antes de iniciar el recorrido.

PT

A altitude real deve ser ajustada antes de começar o percurso.

NL

De actuele hoogte moet voor ELKE rit gekalibreerd worden.

PL

Przed rozpoczęciem jazdy należy ustawić bieżącą wysokość.

HU

A tényleges magasságot a kerékpározás megkezdése előtt kell beállítani.

– Kurz drücken = SET/OK

– Lange drücken = Menü

– Kurz drücken = Zurück blättern / Wert verringern

– Lange drücken = ALTI Kurz-Menü

– Kurz drücken = Vorwärts blättern / Wert erhöhen

– Lange drücken = Tourdaten zurücksetzen

= Hintergrundbeleuchtung on/off

= Reset Sensoren

MENÜ-Taste:

LEFT-Taste:

RIGHT-Taste:

DE

A: MENU Button:

• Short press =

SET/OK

• Long press =

Menu

B: LEFT Button:

• Short press =

Toggle left /

Value decrease

• Long press =

ALTI shortcut menu

C: RIGHT Button:

• Short press =

Toggle right / Value increase

• Long press =

Tour data reset

A+B = Backlight on/off

A+C – Long press =

Sync reset transmitter

EN

A: Bouton MENU :

• Pression brève = SET/OK

• Pression longue = Menu

B: Bouton GAUCHE:

• Pression brève =

Page précédente/Diminuer

la valeur

• Pression longue =

Menu de raccourci ALTI

C: Bouton DROIT:

• Pression brève

= Page

suivante/

Augmenter valeur

• Pression longue

=

Réinitialiser

données du tour

A+B = Rétroéclairage

marche/arrêt

A+C

–

pression longue

=

Émetteur de réinitialisation

de synchronisation

FR

A: Pulsante MENU:

• Pressione breve =

SET/OK

• Pressione prolungata

=

Menu

B: Pulsante SINISTRO:

• Pressione breve =

Scorrere a sinistra/

diminuire il valore

• Pressione prolungata =

Menu di scelta rapida ALTI

C: Pulsante DESTRO:

• Pressione breve

= Scorrere

a destra / aumentare il valore

• Pressione prolungata

=

Reset dati dell‘escursione

A+B = Sfondo illuminato

on/off

A+C

–

Pressione prolungata

=

Sincronizzare reset

trasmettitore

IT

A: Botón de MENÚ:

• Pulsación breve =

SET/OK

• Pulsación prolongada

=

Menú

B: Botón IZQUIERDO:

• Pulsación breve = Mover

a izquierda/Reducir valor

• Pulsación prolongada =

Menú de atajos

ALTIMETRÍA

C: Botón DERECHO:

• Pulsación breve = Mover a

derecha/Aumentar valor

• Pulsación prolongada =

Resetear datos de recorrido

A+B = Retroiluminación

on/off

A+C

–

Pulsación prolongada

=

Resetear la

sincronización

del

transmisor

ES

A: Botão MENU:

• Pressão curta

=

DEFINIR/OK

• Pressão longa =

Menu

B: Botão ESQUERDO:

• Pressão curta =

Comutar para a esquerda/

Diminuir valor

• Pressão longa =

Menu de atalho ALTI

C: Botão DIREITO:

• Pressão curta

= Comutar para

a direita/Aumentar valor

• Pressão longa = Repor

dados de percurso

A+B = Ligar/Desligar

retroiluminação

A+C

–

Pressão longa

=

Repor sincronização

do

transmissor

PT

A: MENU-knop:

• Kort indrukken = SET/OK

• Lang indrukken = Menu

B: LINKER knop:

• Kort indrukken = Wissel

van scherm naar links/

Waarde verlagen

• Lang indrukken =

HOOGTE-snelmenu

C: RECHTER knop:

• Kort indrukken = Wisselen

van scherm naar rechts/

Waarde verhogen

• Lang indrukken

= Ritdata reset

A+B = Achtergrondverlichting

aan/uit

A+C – Lang indrukken =

Handmatige

synchronisatie

met sensoren

NL

A: Przycisk MENU:

• krótkie naciśnięcie

=

SET/OK

• długie naciśnięcie =

Menu

B: Lewy PRZYCISK:

• krótkie naciśnięcie =

przełącz w lewo/

zmniejsz wartość

• długie naciśnięcie =

menu skrótu ALTI

C: Prawy PRZYCISK:

• krótkie naciśnięcie

=

przełącz

w prawo/zwiększ

wartość

• długie naciśnięcie

=

resetowanie danych trasy

A+B = wł/wył światło tylne

A+C – długie naciśnięcie =

synchronizuj resetuj

nadajnik

PL

A: MENÜ gomb:

•

Rövid megnyomás =

Beállítás/Jóváhagyás

•

Hosszan lenyomva

tartva = Menü

B: BAL gomb:

•

Rövid megnyomás =

Váltás balra/Érték

csökkentése

•

Hosszan nyomva tartva =

ALTI billentyűparancs menü

C: JOBB gomb:

•

Rövid megnyomás =

Váltás jobbra / Érték növelése

•

Hosszan nyomva tartva =

Túraadatok visszaállítása

A+B = Háttérvilágítás be/ki

A+C – Hosszan nyomva

tartva = Jeladó

szinkronizációjának

visszaállítása

HU

A

B C

A

B

+

A B

+

A C

C

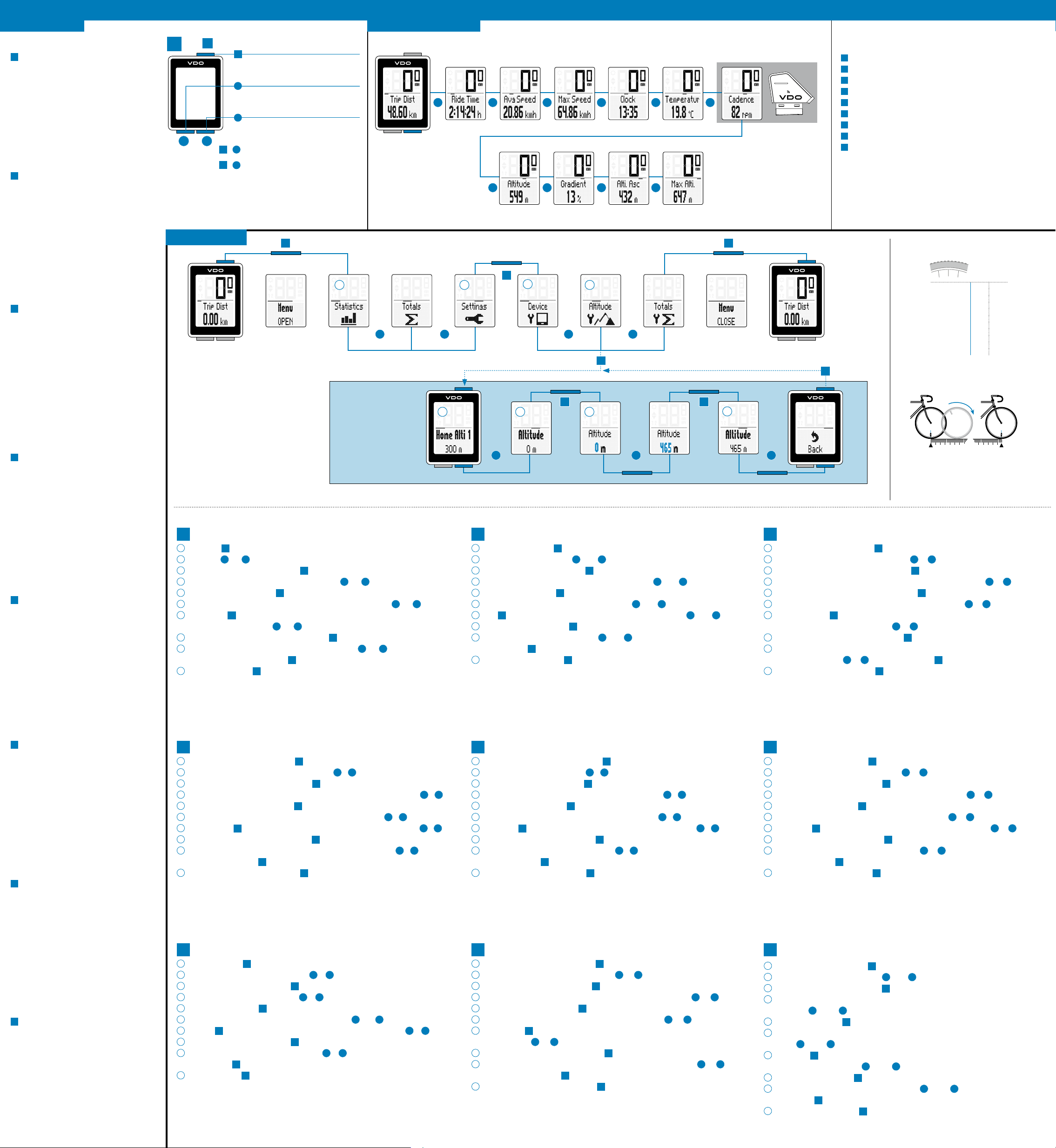

BUTTON OVERVIEW

3 sec. 3 sec.

A A

BEISPIEL EINSTELLVORGANG (Aktuelle Höhe):

1.

Menü öffnen:

A

-Taste gedrückt halten, bis sich das Menü öffnet

2.

Mit der Taste

B

oder

C

wechseln Sie zur Seite EINSTELLUNGEN

3.

Das Menü EINSTELLUNGEN öffnen Sie mit der

A

-Taste

4.

Innerhalb des Menüs EINSTELLUNGEN wechseln Sie mit der Taste

B

oder

C

zu den Einstellungen bzgl. der HÖHE

5.

Die Einstellungen öffnen Sie mit der

A

-Taste

6.

Innerhalb des Menüs mit den Einstellungen bzgl. der HÖHE wechseln Sie mit der Taste

B

oder

C

zur Seite HÖHE

7.

Drücken Sie die

A

-Taste, um die aktuelle Höhe einzustellen.

Den Wert können Sie mit der Taste

B

oder

C

erhöhen oder verringern

8.

Den ausgewählten Wert bestätigen Sie durch Drücken der

A

-Taste

9.

a. Um zu einem früheren Menülevel zu gelangen, drücken Sie die Taste

B

oder

C

,

bis die Seite ZURÜCK erscheint. Mit der

A

-Taste bestätigen

9.

b. Das Menü schließen: Die

A

-Taste länger drücken (3 Sek.)

EXAMPLE OF SETTING PROCEDURE (Actual height):

1.

Open menu: Press and hold

A

button until the menu opens

2.

Toggle to SETTINGS page with the

B

or the

C

button

3.

Open the SETTINGS menu by pressing the

A

button

4.

Toggle in the SETTINGS menu to the ALTITUDE settings with the

B

or the

C

button

5.

Open settings by pressing the

A

button

6.

Toggle to ALTITUDE menu to the page ALTITUDE with the

B

or the

C

button

7.

Press

A

button to adjust the actual height. Increase or decrease the value with the

B

or the

C

button

8.

Confirm adjusted value by pressing

A

button

9.

a. Go back to former menu level: Toggle with the

B

or the

C

button to BACK page

Confirm with the

A

button

9.

b. Close menu: Press and hold the

A

button (3 sec.)
