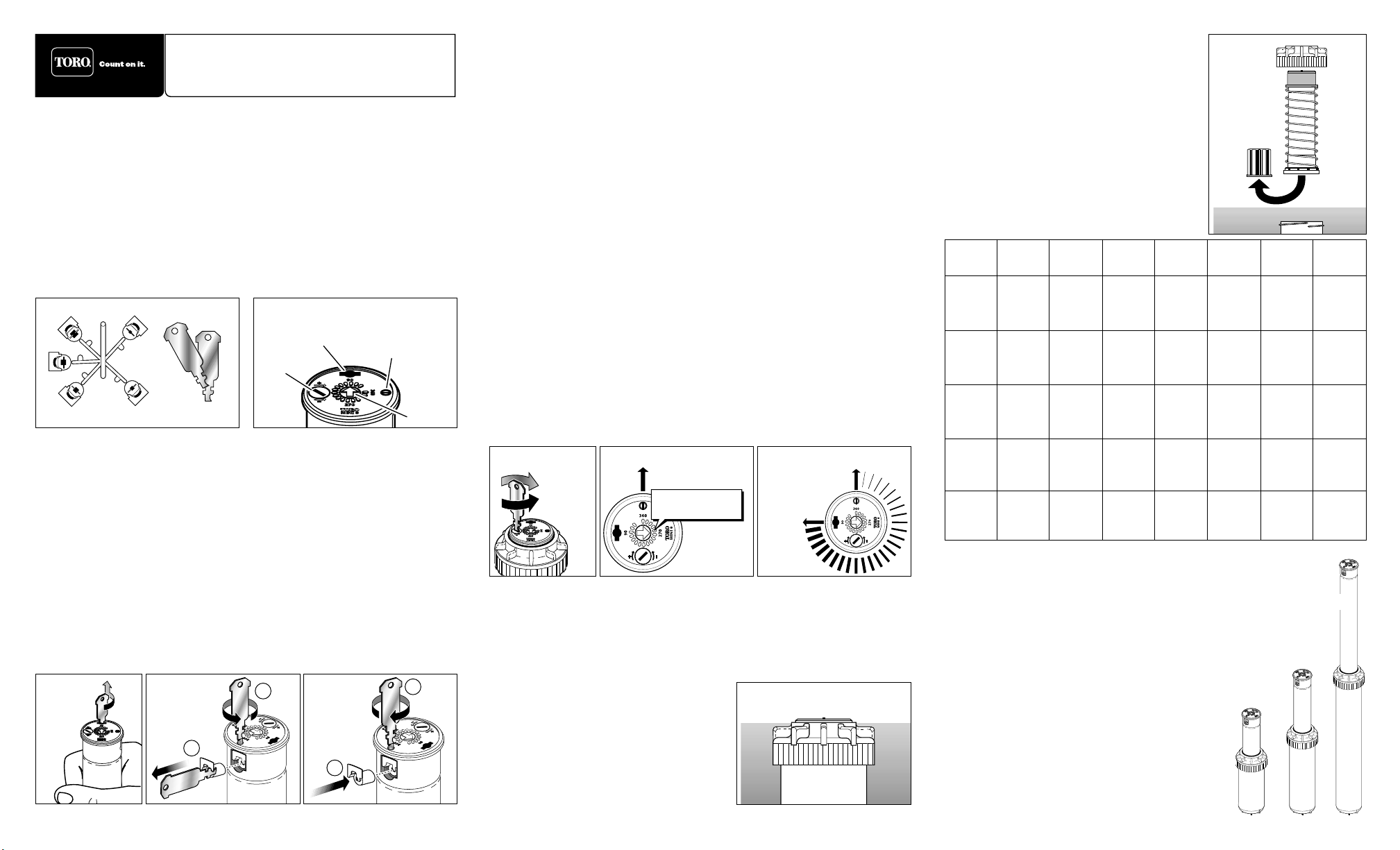

Der Rotor Mini 8 ist für den Einsatz in leicht kommerziellen und
Wohngebietsinstallationen vorgesehen. Er ist in drei Größen erhältlich:
Versenkregner 10,2 cm, Versenkregner 15,2 cm und Versenkregner 30,5 cm.
Düseninstallation
Die Regner werden mit einer vom Hersteller installierten Düse Nr. 1,5 geliefert.
Ein Düsensatz mit vier weiteren Düsen liegt jedem Rotor bei
(Abb. 1). Die
technischen Daten der jeweiligen Düsen können der Düsentabelle entnommen
werden. Durch Verwendung von Düsen mit verschiedenen Durchflussmengen
können Sie für die Regner annähernd gleiche Niederschlagsmengen erzielen.
Jede Mini-8-Produktverpackung enthält zwei Mini-8-Rotorschlüssel. Der Mini-8-
Schlüssel dient zum Herausziehen des Aufsteigers, zum Abnehmen der Düse,
zur Verringerung des Radius und zur Wurfbogeneinstellung
(Abb. 2).
Einsetzen und Abnehmen einer Düse
Zum Herausziehen des Aufsteigers und Zugriff auf die Düsenöffnung wird der
Schlüsselbart benutzt. Den Schlüssel in das Schlüsselloch stecken
(Abb. 3),
um 90° drehen und nach oben ziehen. Den Aufsteiger in der herausgezogenen
Stellung halten.
Die Radiuseinstellschraube mit dem Schlüssel gegen den Uhrzeigersinn
drehen, bis sie die Oberseite der Düse freilegt
(Abb. 4A).
Zum Abnehmen der Düse den Schlüssel mit nach oben gerichteter Spitze in
den Schlitz auf der rechten Seite einsetzen. Dann die Düse mit der Spitze
herausziehen
(Abb. 4B).
Zur Düseninstallation die Düse in die Düsenfassung drücken
(Abb. 5A). Die
Radiuseinstellschraube mit dem Schlüssel im Uhrzeigersinn in die gewünschte
Stellung bringen
(Abb. 5B). Dabei darauf achten, dass die Düse auch dann
gehalten wird, wenn keine Reduzierung des Radius erforderlich ist.
Wurfbogeneinstellung
Der Wurfbogen des Rotors Mini 8 ist werkseitig voreingestellt.
Der Rotor Mini 8 verfügt über einen feststehenden LINKEN Anschlag.
Um diesen Punkt zu ermitteln, den Düsenkopf zuerst bis zum Anschlag im
Uhrzeigersinn (nach rechts) und dann ganz nach links zurückdrehen.
Zur Erweiterung des Wurfbogens den Schlüssel in den in
Abb. 6 dargestellten
Wurfbogensteller einführen. Den Düsenkopf beim Drehen des Werkzeugs nach
rechts in Position halten. Den Düsenkopf drehen, bis die Wurfbogenanzeige auf
den gewünschten Wurfbogen weist.
In dem in
Abb. 7 dargestellten Beispiel ist der Wurfbogen auf 270° eingestellt.
Der Regner beregnet dann vom linken Anschlag aus und dreht sich im
Uhrzeigersinn
(Abb. 8) bis zum Erreichen des eingestellten rechten Anschlags
von 270°. Dann kehrt er zum linken Anschlag zurück und wiederholt den Zyklus.
Zur Wurfbogenreduzierung den Schlüssel in den Wurfbogensteller einsetzen.
Den Düsenkopf beim Drehen des Werkzeugs nach links in Position halten. Den
Düsenkopf drehen, bis die Wurfbogenanzeige auf den gewünschten Wurfbogen
weist.
Zur Einstellung des Wurfbogens bei laufendem Rotor den Düsenkopf vorsichtig
in Sprührichtung drehen. Wenn die Position des linken Anschlags ermittelt
wurde, den Wurfbogen nach der obigen Anleitung vergrößern oder verkleinern.
Zur Ausrichtung des linken Anschlags nach bestimmten Punkten des zu
beregnenden Geländes einfach das Rotorgehäuse so drehen, dass der linke
Anschlag in die gewünschte Richtung zeigt. Der Aufsteiger kann auch mit dem
Schlüssel nach oben gezogen werden. Dann den UNTEREN Teil des
Aufsteigers drehen, bis der linke Anschlag in der gewünschten Position ist.
NIEMALS den OBEREN Teil des Aufsteigers verdrehen.
Installationshinweise
ACHTUNG: Der Rotor Mini 8 ist nur für den Einsatz in Reinwasser-
Bewässerungsanlagen konstruiert. Beim Betrieb mit Wasser anderer
Herkunft können Regnerkomponenten beschädigt werden oder
Fehlfunktionen auftreten.
Der Rotor Mini 8 muss mit der Kappe auf
Bodenhöhe installiert werden. Er ist nicht zur
Installation unterhalb der Oberfläche
vorgesehen
(Abb. 9).
Mit der Radiuseinstellschraube kann der
Wurfradius um maximal 25% reduziert
werden. Damit wird jedoch die Durchfluss-
menge der Düse nicht verringert.
Siebwartung
Das Sieb kann vom Boden des Aufsteigers
aus erreicht werden. Die Kappe des Mini 8
abnehmen und die Aufsteigerbaugruppe aus
dem Gehäuse herausheben. Wenn das Sieb
verstopft ist, Sieb herausnehmen, reinigen und
wieder in den Aufsteiger einsetzen.
Technische Daten der
Mini-8-Düsen
Bei Fragen zum Produkt:
The Toro Company
5825 Jasmine Street
Riverside, CA 92502-0489
Tel.: (909) 688-9221
(800) 664-4740
Getrieberegner Mini 8
Betriebsanleitung
.75
G
P
M
1.0
G
P
M
1.5
G
P
M
2.0 GPM
1.0
.75
1.5
3.0
2.0
3.0 G
P
M
Abb. 1 Abb. 2
Düsensatz
Mini-8-
Rotorschlüssel
Wurfbogen-
stellschraube
Schlüssel-
loch
Wurfbogen-
Winkelan-
zeige
Radiuseinstell-
und Düsenhalte-
schraube
Abb. 3 Abb. 4 Abb. 5
Abb. 6 Abb. 7 Abb. 8
Größer
Kleiner
Linker Anschlag
Winkelanzeige
steht auf 270°
Linker
Anschlag
Verstellbarer
rechter
Anschlag
(270°)
Abb. 9
A
B
A
B
Abb. 9
Sieb
© 2003 The Toro Company Form Number 373-0266 Rev. C
Versenkregner 10,2 cm
Versenkregner 15,2 cm
Versenkregner 30,5 cm
Düse
(gal)
0,75
1,0
1,5
2,0
3,0
Druck
(PSI)
30
40
50
30
40
50
30
40
50
30
40
50
30
40
50
Durchfluss
(gal/min)
0,8
0,9
1,2
1,1
1,3
1,5
1,2
1,4
1,6
1,4
1,7
2,0
2,3
2,6
3,0
Radius
(ft)
19
20
21
22
23
24
26
28
30
30
31
32
33
34
35
Druck
(kPa)
207
276
345
207
276
345
207
276
345
207
276
345
207
276
345
Durchfluss
(l/min)
3,03
3,41
4,54
4,16
4,92
5,68
4,54
5,30
6,06
5,30
6,43
7,57
8,71
9,84
11,36
Durchfluss
(M
3
/H)
0,2
0,2
0,3
0,2
0,3
0,3
0,3
0,3
0,4
0,3
0,4
0,5
0,5
0,6
0,7
Radius
(m)
5,8
6,1
6,4
6,7
7,0
7,3
7,9
8,5
9,1
9,1
9,4
9,8
10,1
10,4
10,7
