Bedienungsanleitung Thermona THERM 28 LXZE.A Zentralheizungskessel

Bedienungsanleitung

2.2.3 Allgemeine Beschreibung

Grundlage der Kessel THERM ist ein Tragrahmen, an dem die einzelnen Elemente des Kessels befestigt sind. Im oberen Abschnitt ist

ein Kupferaustauscher eingebaut, der durch eine Mischung aus Aluminium und Silicon oberächengeschützt ist. Im Inneren der Rohrwände

des Austauschers sind zur Verbesserung der Wärmeübertragungseigenschaften des Austauschers und gleichzeitig auch der Eektivität

spezielle Turboventilatoren eingebaut. Zur Erhaltung der minimalen Wärmeübertragungsverluste ist erforderlich die Außenoberäche der

Lamellen sowie den inneren Teil des Austauschers sauber zu halten! Die Verbrennungsgasaustauscher sind am Einlass mit automatischen

Entlüftungsventilen, am Auslass mit Havarie-Kontaktthermostaten bestückt. Die Brenn- und bei der Turbo-Versionen auch Verschlusskammer

werden aus aluminiumbeschichteten Blech hergestellt und sind mit einer Wärmeisolierung ausgelegt. Die Stirnseite ist abnehmbar. Über

den Verbrennungsgasaustauschern der Schornsteinversionen ist ein Verbrennungsgasabzugskommutator platziert, an dem ein Verbrenn

ungsgasthermostat zur Überwachung der Verbrennungsgasrückströmung installiert ist. Am unteren Abschnitt der Brennkammern ist ein

spezieller, wassergekühlter, so genannter Nieder-NOx-Brenner moderner Baukastenkonstruktion platziert. Er ist mit zwei Zündelektroden

und einer Detektions-Ionisierungs-Elektrode zur Kontrolle des Verbrennungsvorgangs bestückt. Am Brenner ist über eine Verschraubung die

Gasarmatur angeschlossen, die in sich einen Gasdruckregler sowie zwei von der Automatik gesteuerte Solenoidventile enthält. Bestandteil

der Gasarmatur ist ein Modulationselektromagnet. Der Magnetkern der Modulatorspule hat einen einstellbaren Hub und ermöglicht somit

die Regulierung des Gasdrucks in den Brenner im eingestellten Bereich. Am Rücklaufwassereinlass ist eine Umlaufpumpe eingebaut,

die den Wasserdurchlauf durch den Kessel ermöglicht. Der ausreichende Durchlauf des Heizwassers wird durch den Durchlaufschalter

überwacht. Vor der Pumpe ist ein Sicherheitsventil des Heizwasserdrucks zum Schutz des Kessels platziert. Das Bedienfeld ist vollständig

aus Kunststo. Auf der Vorderseite des Steuerfelds sind Bedienungselemente verteilt (siehe Kapitel „Bedienungsanleitung“). Im Inneren

ist eine Mikroprozessorautomatik der neuen Generation HDIMS04-TH01 zur Steuerung der Kesselfunktionen, Steuerung der Absicherung

des Kessels sowie zur eigentlichen Regulierung eingebaut. Die Gaskessel THERM arbeiten ohne kleinen Zündbrenner (das so genannte

Dauerämmchen) und werden durch einen elektrischen Funken angezündet. Dadurch wird eine wesentliche Einsparung an Gas erreicht.

Kessel in der Ausführung „C“ (Turbo) sind gegenüber der üblichen Ausführung mit oener Brennkammer zusätzlich mit einem Verbrennun

gsgasventilator bestückt. Die richtige Funktion des Ventilators wird mithilfe eines Manostat kontrolliert. Nach der elektrischen Kontaktgabe

des Manostats wird der Zündzyklus mit anschließender Anzündung des Brenners gestartet.

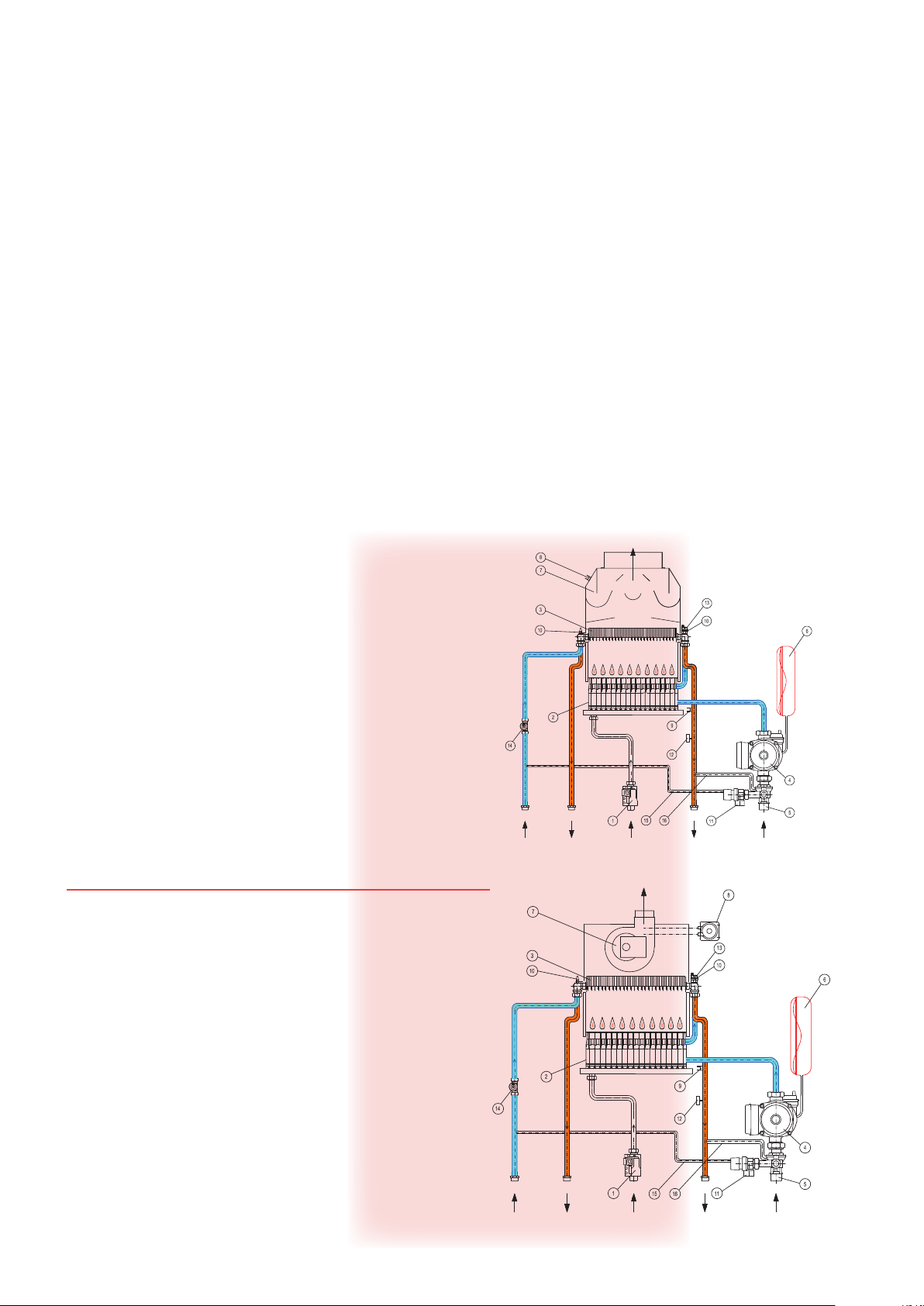

2.2.4 Vereinfachte Hydraulik- und Funktionsschemen

THERM 20 UND 28 CXE.A

Position Bauteil

1 Gashahn

2 Nieder-NOx-Brenner

3 Bithermischer Austauscher

4 Pumpe

5 Kombinationsarmatur

6 Expansionsbehälter

7 Verbrennungsgasunterbrecher

8 Verbrennungsgasthermostat

9 Havariethermostat

10 Temperatursonde

11 Sicherheitsventil

12 Druckschalter

13 Entlüftungsventil

14 Durchlaufsensor

15 Nachfüllen des Heizsystems

16 Bypass

5

THERM 20 TCXE.A

Position Bauteil

1 Gashahn

2 Nieder-NOx-Brenner

3 Bithermischer Austauscher

4 Pumpe

5 Kombinationsarmatur

6 Expansionsbehälter

7 Ventilator

8 Manostat

9 Havariethermostat

10 Temperatursonde

11 Sicherheitsventil

12 Druckschalter

13 Entlüftungsventil

14 Durchlaufsensor

15 Nachfüllen des Heizsystems

16 Bypass

AINGANG

HEIZUNG

WASSER

AUSGANG

HEIZUNG

WASSER

AUSGANG

AINGANG

GAS

AUSGANG

AINGANG

HEIZUNG

WASSER

AUSGANG

HEIZUNG

WASSER

AUSGANG

AINGANG

GAS

AUSGANG
