Bedienungsanleitung

1 Montage der Außeneinheit

Die Außeneinheit ist im Auslieferungszustand teilweise vormontiert, so dass Sie lediglich

den Spiegel (Pos. 2) und das Zwischenstück (Pos. 3) montieren müssen.

Befestigen Sie zunächst den Spiegel mit den Schrauben (A) an der AZ/EL-Halterung

(Pos. 1). Lösen Sie anschließend die Schraube (B) am Schwenkprofil um das

Zwischenstück zu montieren. Montieren Sie anschließend das LNB (Pos. 5) mit

Hilfe der LNB-Halteschelle (Pos. 6) nach Abbildung 1 an den LNB-Halter.

2 Aufbau

Auswahl des Standortes

a) Stellen Sie sicher, dass von dem vorgesehenen Montageplatz aus freie Sicht in

Richtung Süden zum Empfang der Satellitenposition ASTRA 19,2° Ost besteht.

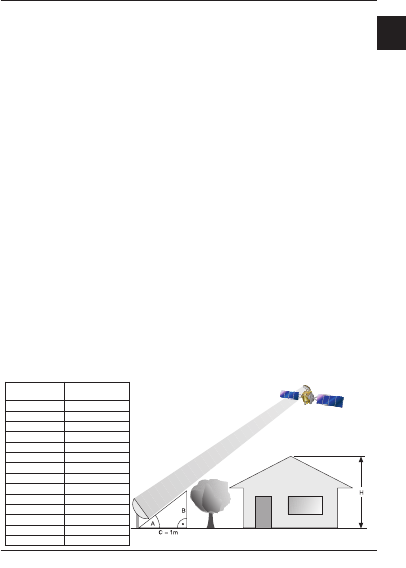

Mit Hilfe der unten aufgeführten Graphik können Sie ersehen, ob Sie genügend

Abstand zu einem benachbarten Hindernis eingehalten haben, um eine

Abschwächung des Empfangs durch dieses Hindernis zu vermeiden. Achten Sie

darauf, dass der Spiegel bei der Montage unter einer Terrasse nicht durch ein hervor-

stehendes Dach abgeschattet wird.

b) Befestigen Sie den Wandhalter (Pos. 4) waagerecht an dem ausgesuchten Ort.

Um der Außeneinheit optimalen Halt zu gewährleisten, sollten Sie

das Befestigungsmaterial (Schrauben, Dübel etc.) der Montagefläche

entsprechend auswählen. Wegen der Vielfalt an Mauerwerken liegt

der Lieferung kein Befestigungsmaterial zur Montage des

Wandhalters bei.

c) Lösen Sie die Schraube (C) am Wandhalter und hängen Sie die Außeneinheit mit

dem Zwischenstück ein.

Winkel A

(Elevation)

Steigung B

(cm pro m)

22° 40,40

24° 44,52

26° 48,77

28° 53,17

29° 55,40

30° 57,74

31° 60,00

32° 62,49

33° 64,90

34° 67,45

35° 70,02

36° 72,65

37° 75,36

38° 78,13

D E
