Vielen Dank, dass Sie sich für die professionelle digitale
Wasserwaage Contorion entschieden haben. Sie sind
jetzt Eigentümer eines Werkzeugs aus unserer hoch
entwickelten Produktgruppe. Dank der neuen
MEMS-Technologie (Micro Electrical Mechanical
Systems) können Sie mit diesem Werkzeug präzise
Ergebnisse erzielen und zudem bei der horizontalen
bzw. vertikalen Nivellierung sowie bei der
Winkelmessung die Arbeitszeit verkürzen.
Anwendungen:
Trockenwandprojekte Errichtung von Dachstühlen
Einbau von Treppen und Geländern Verlegen von
Leitungen und Ablaufeinrichtungen:
Merkmale:
Professionelle Magnetwasserwaage Contorion mit
Plumb Site
®
Dual-View™-Libelle
MEMS-Technologie (Micro-ElectricalMechanical
Systems)
Breite LCD-Anzeige mit LEDHintergrundbeleuchtung
360°-Messwertanzeige - dreht sich bei Umdrehen der
Wasserwaage mit Haltefunktion
Modusfunktion - Grad,
Prozent und Neigung (Zoll/Fuß)
Speicher- und Speicherabruffunktion
9 Messungen
Neukalibrierungsfunktion
Bezµgswinkel (“falsche 0")
für Ubertragung von Winkelmessungen Signalton bei
0°, 45°, 90° mit Stummfunktion
Digitale Genauigkeit: 0,1° horizontal und vertikal, 0,2°
bei anderen Winkeln Automatische Abschaltung nach
10 Min.

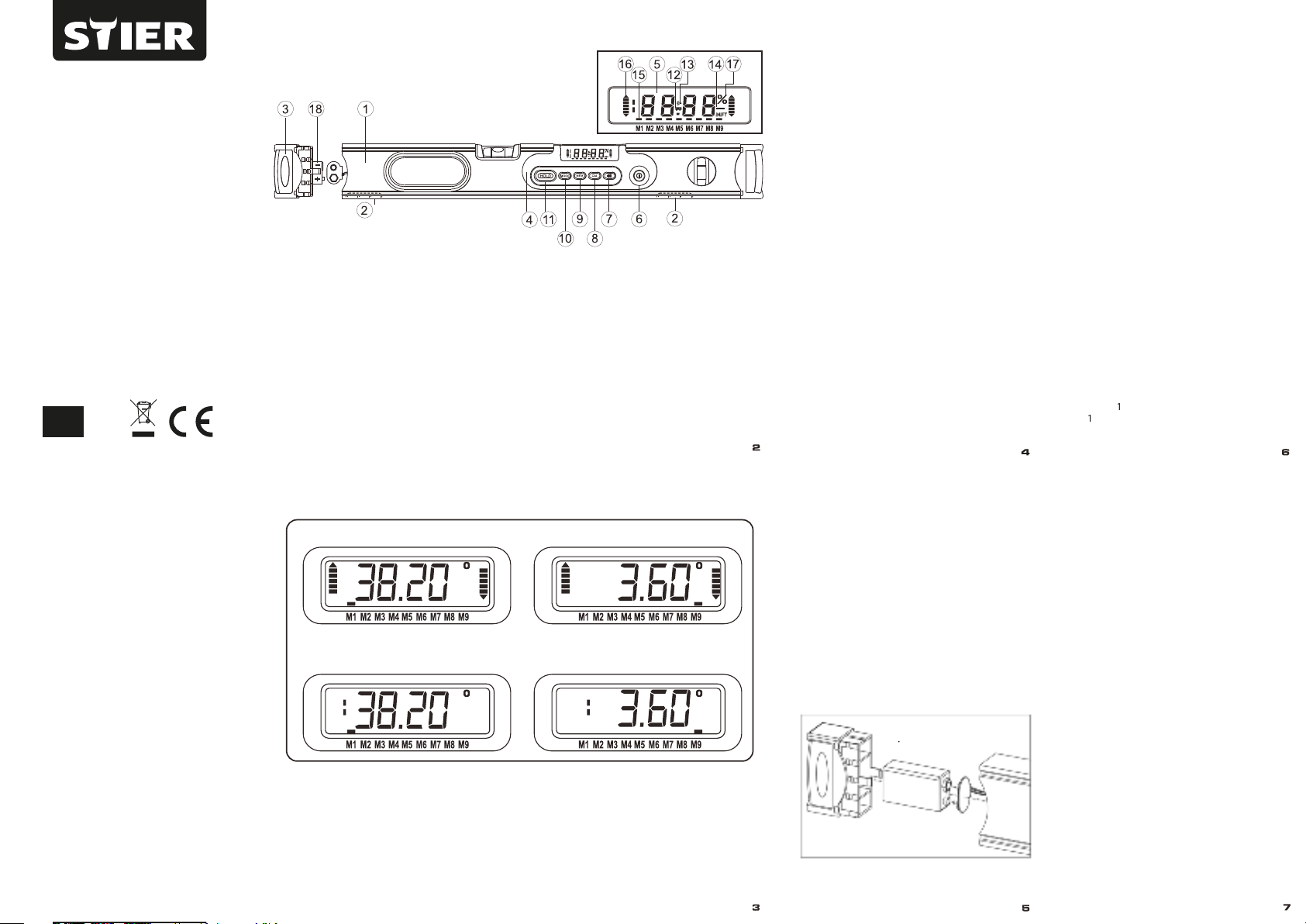

Übersicht:
1. Wasserwaage mit Plumb Site
®
2. Seitenerde-Magnete
3. Stoßdämpfende Endkappen
4. Digitale Einheit
5. LCD mit Hintergrundbeleuchtung
6. Ein/Aus-Taste
7. Signalton-/Stummtaste
8. Kalibrierungs-/Falsche-Null-Taste
9. Speicher-/Abruftaste
10.Modustaste - Grad,
Prozent und Neigung (Zoll/Fuß und mm/m)
11. Haltetaste
12. Batterie-Warnanzeige
13. Signalton-/Stumm-Anzeige
14. Bezugswinkel-Anzeige(“Falsche 0")
15. Speicherabruf-Anzeigen
16. Richtungspfeile für horizontale und vertikale
Nivellierung
17. Modusanzeigen
18. 9-V-Batterie
Speicher- und Speicherabruffunktion:
Mit der Wasserwaage können 9 aufeinander folgende
Messungen gespeichert werden. Zum Speichern der
angezeigten Messung die Speichertaste drücken.
Zum Abrufen gespeicherter Messungen die
Speichertaste zwei Sekunden lang gedrückt halten.
Die gespeicherten Messwerte werden in der
Reihenfolge der Erfassung abgerufen. Die Reihenfolge
wird am unteren Rand der LCD Anzeige in Strichen von
M1 bis M9 angezeigt.
Zum Löschen gespeicherter Messungen die
Wasserwaage aus- und wieder einschalten.
Kalibrierungsfunktion:
Positionieren der Wasserwaage auf die zu
bestimmende Fläche
Drücken und Halten des Kalibrier-Druckknopfes für 2
Sekunden. In der LCD-Anzeige erscheint ;CAL1" - im
anschl. erscheint das Messergebnis.
Drehen der Wasserwaage um 180°.
Dabei den Kontakt zur Messfläche halten.
Nach dem Drehvorgang der Wasserwaage um 180°, ca.
5 Sekunden warten um den Kalibrier-Druckknopf(.,Cal")
noch mal für 2 Sekunden zu drücken
Es ertönt ein akustisches Signal und im LCD-Display
erscheint .CAL2 ". Die Wasserwaage ist nun kalibriert.
Vermerk:
Falls das LCD-Display nach dem Drehvorgang 3 Striche
(- - -) darstellt, bestand während des Umkehrvorgang
kein dauerhafter Kontakt zur Messfläche.
Bitte den kompl. Vorgang wiederholen.
Falsche-Null-Modus:
Zum Festlegen eines Bezugswinkels die Kalibrierung-
staste drücken. Auf der Anzeige erscheint jetzt „0.0".
Neben dem Messwert wird
das Falsche-Null-Symbol angezeigt.
Zum Zurücksetzen die Kalibrierungstaste erneut
drücken.
Signalton ein/aus:
Die Signaltontaste drücken, um den Signalton für die
Winkel o°, 45° und 90° zuaktivieren. Zum Ausschalten
erneut drücken.
Richtungspfeile:
An den Seiten der LCD-Anzeige befindet sich je ein
Richtungspfeil. Sie zeigen an, in welche Richtung die
Wasserwaage bewegt werden muss, um eine
horizontale oder vertikale Messung durchzuführen.
Batterie-Warnanzeige:
Beträgt die Batteriespannung weniger als 7Volt
erscheint auf der LCD-Anzeige ein entsprechendes
Signal.
Batteriewechsel:
Die Endkappe auf dem Batteriehalter abnehmen und
die 9-V-Batterie abklemmen.
Neue Batterie einsetzen, unter Beachtung der Polarität
anschließen und die Endkappe in die Wasserwaage
einsetzen.
Technische Daten:
Digitale Nivellierung: 360°
LCD:
360°-Messwertanzeige -Anzeige dreht sich bei
Umdrehen der Wasserwaage mit Breite LCD-Anzeige
mit LED Hintergrundbeleuchtung
Funktionen und Tasten:
Haltefunktion
Modusfunktion - Grad, Prozent und Neigung (Zoll/Fuß)
Speichern und Abrufen von neun Messungen
Neukalibrierungsfunktion
Bezugswinkel (.,Falsche 0")
Signalton bei o°, 45°, 90°/Stummfunktion
Elektronische Messgenauigkeit -
horizontal/vertikal:
±0,1° bei 0° und 90°
Elektronische Messgenauigkeit :
±0,2° bei 2° bis 89°
Libellengenauigkeit: ±0,5mm/m
Betriebstemperatur:
-10° bis 45°C
Lagertemperatur:
-30° bis 50°C
Temperaturverschiebung Angegebene
Genauigkeit bei Betriebstemperatur:
von -1o bis 45°C
Stromversorgung: 9-V-Batterie (nicht im Lieferumfang)
Batterielebensdauer: Über 8 Stunden Dauerbetrieb
Automatische Abschaltung: Nach 10 Minuten
Spritzwasser-/Staubschutz: Staub-/spritzwasserges-
chützt gemäß Schutzart IP54
Abmessungen: 610 x 25 x 60 mm
Gewicht: 650g
Garantie Kundendienst:
Ausgeschlossen von Garntieleistungen ist
unsachgemsässe Verwendung und eigenständig
reparierte Geräte.
Kundendienst:
Bitte wenden Sie sich an Ihren autorisierten Contorion
Fachhändler
www.contorion.de
EU-Bestimmung /Entsorung:
Das Gerät erfüllt alle erfolderlichen Normen für den
freien Warenverkehr innerhalb der EU
Gemäß der europäischen Richtlinien 2012/19/EU
müssen nicht mehr gebrauchsfähige Messwerkzeuge
und Battierien getrennt gesammelt und einer
umweltgerecheten Wiederverwendung zugefügt
werden.
Contorion GmbH
Friedrichstr. 224
D-10969 Berlin
www.contorion.de
Ein/Aus-Taste:
Die Ein/Aus-Taste drücken, um die Wasserwaage
einzuschalten. Zum Ausschalten erneut drücken.
Ändert sich innerhalb von 10 Minuten der Winkel der
Wasserwaage nicht, wird sie automatisch
ausgeschaltet.
Haltefunktion:
Die Haltetaste drücken, um die Messwertanzeige
einzufrieren. Erneut drücken, um zur aktiven Anzeige
zurückzukehren.
Modusfunktion:
Die Modustaste drücken, um zwischen der Anzeige in
Grad, Prozent und der Neigung (Zoll/Fuß) zu wechseln.
M1 Speicher M9 Speicher
M1 Abruf Speicher M9 Abruf Speicher
DIGITALE
WASSERWAAGE
SDW-1200 | 120 CM
±0,2° | LCD-DISPLAY
DE
olgende
Die gespeicherten Messwerte werden in der
Reihenfolge der Erfassung abgerufen. Die Reihenfolge
wird am unteren Rand der LCD Anzeige in Strichen von
M1 bis M9 angezeigt.
Zum Löschen gespeicherter Messungen die
Wasserwaage aus- und wieder einschalten.
11. B
11. B
11. B
11. B
11. B
12.
13.
11. B
12.
13.
11. B
12.
13.
11. B
12.
13.
