Bedienungsanleitung

- 5 -- 4 -

Lieferumfang M1 (Abb. 3.1)

Produktmaße M1 (Abb. 3.2)

Lieferumfang M2 (Abb. 3.4)

Produktmaße M2 (Abb. 3.5)

Geräteübersicht M1/M2 (Abb. 3.3 / 3.6)

A Abdeckhaube

B Gehäuse

C HF-Sensor

D Dämmerungseinstellung

E Zeiteinstellung

F Reichweiteneinstellung

G Anschlussklemme

Erfassungsbereiche Deckenmontage

M1: Ø 3-8 m (Abb. 3.7)

M2: Ø 1-6 m (Abb. 3.8)

Erfassungsbereiche Wandmontage

M1: Ø 3-8 m (Abb. 3.9)

M2: Ø 1-6 m (Abb. 3.10)

Die Erfassungsbereiche können je nach

verwendeter Designapplikation leicht abweichen.

4. Installation

• Stromversorgung abschalten (Abb. 4.1)

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer

identiﬁzieren; anschließend wieder spannungsfrei schalten.

Phase (L) und Neutralleiter (N) werden an der Lüsterklemme

angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem

Siche rungskasten später zum Kurzschluss. In diesem Fall

müssen nochmals die einzelnen Kabel identiﬁziert und neu

verbunden werden. In die Netzzuleitung kann selbst-

verständlich ein Netz schalter zum Ein- und Aus schalten

installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls

die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer

Lebensdauer), ist die komplette Leuchte zu ersetzen.

Der Anschluss an einen Dimmer führt zur Beschädigung

der Sensor-Leuchte.

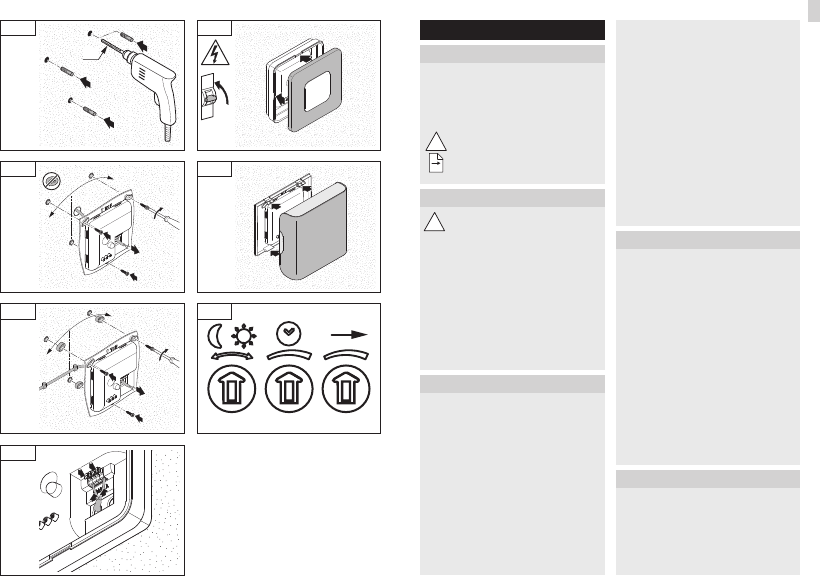

5. Montage

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Bei der Montage der Sensor-Leuchte ist darauf zu

achten, dass sie erschütterungsfrei befestigt wird.

• Geeigneten Montageort auswählen unter Berücksichti-

gung der Reichweite und Bewegungserfassung.

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch auszugs-

weise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt dienen,

vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

...

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

• Vor allen Arbeiten am Gerät die Spannungszufuhr unter-

brechen!

• Bei der Montage muss die anzuschließende elektrische

Leitung spannungsfrei sein. Daher als Erstes Strom

abschalten und Spannungsfreiheit mit einem Span-

nungsprüfer überprüfen.

• Bei der Installation der SensorLeuchte handelt es sich

um eine Arbeit an der Netzspannung.

Sie muss daher fachgerecht nach den landesüblichen

Installationsvorschriften und Anschlussbedingungen

durchgeführt werden. (

- VDE 0100,

- ÖVE / ÖNORM

E8001-1,

- SEV 1000)

• Nur original Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durchge-

führt werden.

3. RS LED M1 / RS LED M2

Die Sensor-Innen-Leuchten M1 und M2 sind aktive

Bewegungsmelder. Der integrierte HF-Sensor sendet

hochfrequente elektromagne tische Wellen (5,8 GHz) aus

und empfängt deren Echo. Bei der kleinsten Bewegung im

Erfassungs bereich der Leuchte, wird die Echover änderung

vom Sensor wahrgenommen. Ein Microprozessor löst dann

den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung

durch Türen, Glasscheiben oder dünne Wände ist möglich.

Hinweis:

Die Hochfrequenzleistung des HF-Sensors beträgt

ca. 1 mW – das ist nur ein 1000stel der Sende-

leistung eines Handys oder einer Microwelle.

5.2

Ø 6

5.3

5.4

5.5

5.6

5.7

6.1

D E F

Download Bedienungsanleitung auf Deutsch (PDF, 3.31 MB)
