Bedienungsanleitung

- 5 -- 4 -

Geräteübersicht (Abb.3.3)

Elektronikgehäuse

HF-Sensor

Anschlussklemme

Dichtstopfen

Zeiteinstellung

Reichweiteneinstellung

Dämmerungseinstellung

Erfassungsbereiche Deckenmontage

Ø 3-8m (Abb.3.4)

Erfassungsbereiche Wandmontage

Ø 2,50 m (Abb.3.5)

4. Elektrischer Anschluss

• Stromversorgung abschalten (Abb.4.1)

Schaltplan (Abb.4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

L' = Geschaltete Phase (meistens schwarz, braun

oder grau)

Im Zweifel müssen Sie die Leitungen mit einem Spannungs-

prüfer identiﬁzieren; anschließend wieder spannungsfrei

schalten. Phase

, sowie der Neutralleiter werden

an der Anschlussklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem

Siche rungskasten später zum Kurzschluss. In diesem Fall

müssen nochmals die einzelnen Leitungen identiﬁziert und

neu verbunden werden. In die Netzzuleitung kann selbst-

verständlich ein Netz schalter zum Ein- und Aus schalten

installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls

die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer

Lebensdauer), ist die komplette Leuchte zu ersetzen.

Der Anschluss an einen Dimmer führt zur Beschädigung

der Sensorleuchte.

Hinweis:

Die LED nicht direkt berühren.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Bei der Montage der Sensorleuchte ist darauf zu

achten, dass sie erschütterungsfrei befestigt wird.

• Geeigneten Montageort auswählen unter Berücksichti-

gung der Reichweite und Bewegungserfassung.

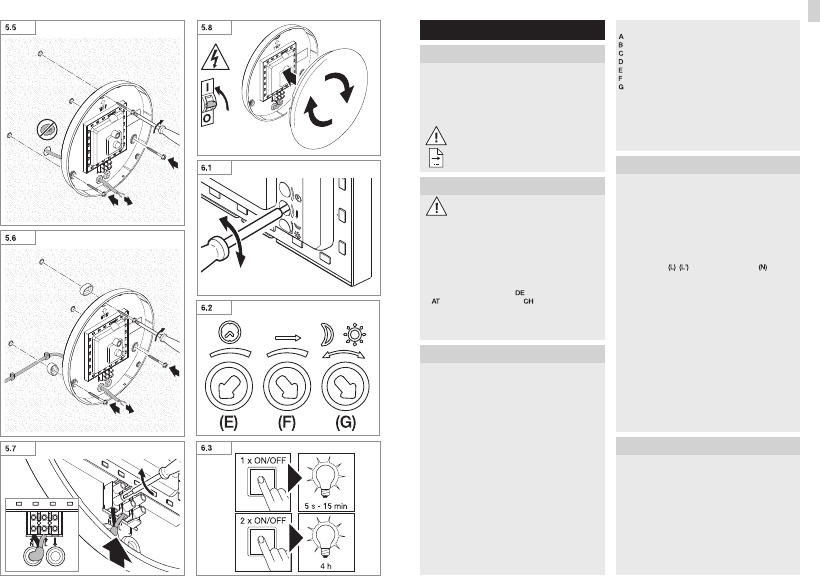

Montageschritte

• Abdeckhaube vom Gehäuse trennen (Abb.5.1)

• Bohrlöcher anzeichnen (Abb.5.2)

• Löcher bohren und Dübel einsetzen (Abb.5.3)

• Dichtstopfen für Netzzuleitung durchstoßen (Abb.5.4)

• Unterputzzuleitung (Abb.5.5)

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch auszugs-

weise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt dienen,

vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät

die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische

Leitung spannungsfrei sein. Daher als Erstes Strom

abschalten und Spannungsfreiheit mit einem Span-

nungsprüfer überprüfen.

• Bei der Installation der Sensorleuchte handelt es sich

um eine Arbeit an der Netzspannung.

Sie muss daher fachgerecht nach den landesüblichen

Installationsvorschriften und Anschlussbedingungen

durchgeführt werden. (z. B.

- VDE 0100,

- ÖVE / ÖNORM E8001-1, - SEV 1000)

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durch-

geführt werden.

3. RS 16 LED

Bestimmungsgemäßer Gebrauch

– Sensor-Wand/Deckenleuchte mit aktivem Bewegungs-

melder. Im Außenbereich wegen sensitiver Erfassung

nur bedingt einsetzbar.

Der integrierte HF-Sensor sendet hochfrequente elektro-

magne tische Wellen (5,8 GHz) aus und empfängt deren

Echo. Bei der kleinsten Bewegung im Erfassungs bereich

der Leuchte, wird die Echover änderung vom Sensor wahr-

genommen. Ein Microprozessor löst dann den Schaltbe-

fehl „Licht einschalten“ aus. Eine Erfassung durch Türen,

Glasscheiben oder dünne Wände ist möglich.

Hinweis:

Die Hochfrequenzleistung des HF-Sensors beträgt ca.

1mW – das ist nur ein 1000stel der Sendeleistung eines

Handys oder einer Microwelle.

Lieferumfang (Abb. 3.1)

– Sensor-Innenleuchte

– drei Dübel

– drei Schrauben

– drei Abstandhalter

Produktmaße (Abb.3.2)

Download Bedienungsanleitung auf Deutsch (PDF, 3.27 MB)

(Denken Sie an die Umwelt und drucken Sie diese Bedienungsanleitung nur aus, wenn es unbedingt nötig ist)

Bewertung

Teilen Sie uns mit, was Sie über die Steinel RS 16 LED Leuchte denken, indem Sie eine Produktbewertung verfassen. Möchten Sie Ihre Erfahrungen mit diesem Produkt teilen oder eine Frage stellen? Hinterlassen Sie einen Kommentar am Ende dieser Seite!

Sind Sie mit Steinel RS 16 LED Leuchte zufrieden?
Ja Nein

12%

88%

25 Bewertungen

Diskutieren Sie über dieses Produkt mit

Hier können Sie uns Ihre Meinung zu Steinel RS 16 LED Leuchte mitteilen. Wenn Sie eine Frage haben, lesen Sie zunächst das Bedienungsanleitung sorgfältig durch. Die Anforderung eines Bedienungsanleitung kann über unser Kontaktformular erfolgen.

Hmm 03-11-2019
Das Ding leuchtet zwar hell genug, der Sensor geht nicht richtig einzustellen. Die billigen Potentiomenter erlauben das wohl nicht. Auf max gestellt ist die Nachlaufzeit höchstens im Bereich von 10-20 Sekunden. Die Empfindlichkeit reicht von Durch-die-Tür (und die Wand) bis geht-garnicht-an. Einstellbarkeit nicht vorhanden. Manchmal geht es an, aber nicht mehr aus. Oder, es geht von selbst mitten in der Nacht an. Totaler Fehlkauf! Schade um die viele Zeit, die das Rumfriemeln gekostet hat.

Antworten | Das war hilfreich (8)

meyer 11-08-2021
wenn ihr schon ein neues produkt liefert dann bitte auch die anleitung ergänzen. es gibt 4 potis zum einstellen und nicht nur 3 wie in der anleitung beschrieben

Antworten | Das war hilfreich (8) Mehr lesen

Johann 01-01-2022
selbe Meinung wie meyer wenn ihr schon ein neues produkt liefert dann bitte auch die anleitung ergänzen. es gibt 4 potis zum einstellen und nicht nur 3 wie in der anleitung beschrieben.. Wenigsten online richtigstellen..

Das war hilfreich (12)

Bettina 03-07-2022
Wie kann man diese Lampe auf Dauerbetrieb stellen? Beim Drehen der Einstellschrauben (manual override) ändert sich nichts.

Antworten | Das war hilfreich (6)

Gökhan 10-11-2019
Habe 4 Stück gekauft und man kann die nicht einstellen und geht immer an und aus fehlkauf würde niemanden empfehlen

Antworten | Das war hilfreich (2) Mehr lesen

Frank von der Beck 24-08-2022
Ich habe leider mit meiner Steinel RS 16 L von 2022 auch keine Möglichkeit die Nachlaufzeit länger einzustellen. Bei meiner Steinel aus 2015 mit noch drei Reglern ist das nach wie vor kein Problem. Sehr Ärgerlich!

Das war hilfreich (2)

R pechlaner 28-04-2022
Frechheit und Schande über diese produktbeschreibung

Antworten | Das war hilfreich (0)
