Bedienungsanleitung Sony XS-GTX6120L Auto lautsprecher

Bedienungsanleitung

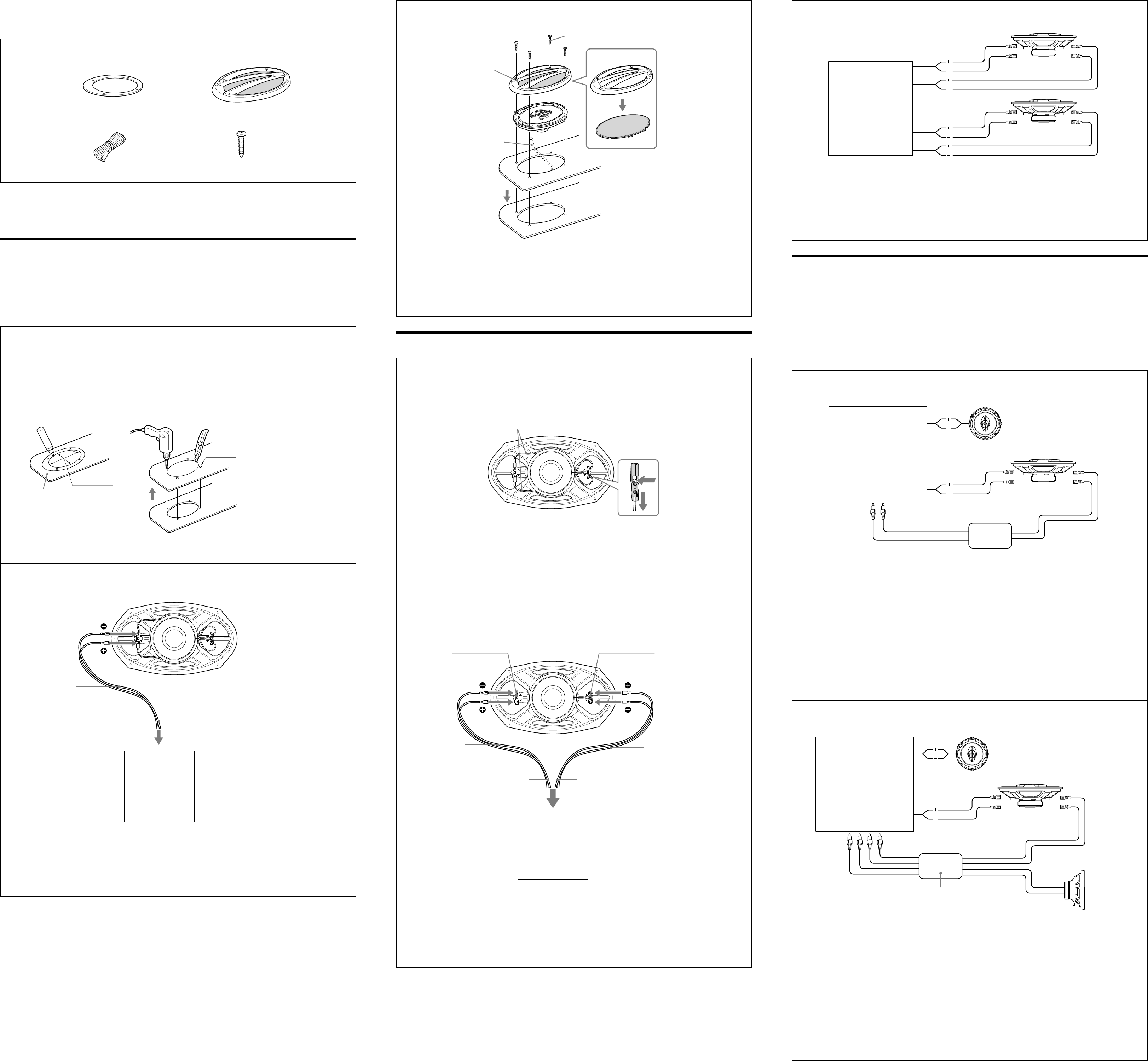

Parts list / Liste des pièces / Lista de las piezas / Teileliste / Lista över medföljande delar /

Onderdelenlijst / Lista de peças / Elenco dei componenti / Spis części / Λίστα εξαρτημάτων /

Комплeктyющиe дeтaли / Cклaдники









ø 4 × 30

(× 8)

( × 4)

Mounting from the car interior / Montage depuis l’intérieur de l’habitacle / Montaje desde el interior del automóvil /

Montage vom Wageninneren aus / Montering inifrån bilkupén / Installeren in het interieur van de auto / Montagem pelo

interior do veículo / Montaggio all’interno dell’auto / Montaż z wnętrza pojazdu / Τοποθέτηση από το εσωτερικό του

αυτοκινήτου / Mонтaж в caлонe aвтомобиля / Bcтaновлeння y caлоні aвтомобіля

REAR TRAY / PLAGE ARRIÈRE / BANDEJA POSTERIOR / HUTABLAGE / HATTHYLLA / HOEDENPLANK /

PRATELEIRA TRASEIRA / RIPIANO POSTERIORE / TYLNA PÓŁKA / ΠΙΣΩ ΘΗΚΗ / ПOЛКA ЗA ЗAДHИMИ

CИДEHЬЯMИ / ПОЛИЧКА ЗА ЗАДНІМ СИДІННЯМ

1

Mark the 4 bolt holes and make them 3.3 mm in diameter.

Marquez les 4 orifices des boulons et percez des trous de 3,3 mm* de diamètre.

Marque los orificios para los 4 pernos y haga agujeros de 3,3 mm de diámetro.

Markieren Sie die 4 Schraubenlöcher und bohren Sie Löcher mit 3,3 mm* Durchmesser.

Markera de 4 skruvhålen och gör dem 3,3 mm* i diameter.

Markeer de 4 schroefgaten en boor gaten met een diameter van 3,3 mm*.

Marque o sítio dos furos para os 4 parafusos. Faça os furos com 3,3 mm* de diâmetro.

Contrassegnare i 4 fori dei bulloni e praticare fori di 3,3 mm* di diametro.

Zaznacz 4 otwory na wkręty o średnicy 3,3 mm*.

Μαρκάρετε τις 4 τρύπες των μπουλονιών και ανοίξτε οπές με διάμετρο 3,3 mm*.

Paзмeтьтe и пpоcвepлитe 4 отверстия для винтов. Диаметр отверстий: 3,3 мм*.

Познaчтe тa пpоcвepдліть 4 отвоpи для гвинтів діaмeтpом 3,3 мм*.





ø 3.3 mm

154 × 278 mm

Rear tray

Plage arrière

Bandeja posterior

Hutablage

Hatthylla

Hoedenplank

Prateleira traseira

Ripiano posteriore

Tylna półka

Πίσω ετα8έρα

Полка за задними сиденьями

Поличка за заднім сидінням

Unit: mm

Unité : mm

Unidad: mm

Einheit: mm

Enhet: mm

Eenheid: mm

Unidade: mm

Unità: mm

Jednostka: mm

Μονάδα: mm

Eдиницы: мм

Oдиниці: мм

2

Standard connection / Raccordement standard / Conexión estándar / Standardverbindung / Standardanslutning / Standaardaansluiting / Ligação padrão /

Collegamento standard / Połączenie standardowe / Κανονική σύνδεση / Cтaндapтноe cоeдинeниe / Cтaндapтнe підключeння

Black-striped cord

Cordon rayé noir

Cable con rayas negra

Schwarzgestreifte Leitung

Svartrandig kabel

Zwart gestreept snoer

Cabo de riscas pretas

Cavo rigato nero

Przewód czarny prążkowany

Μαύρο ριγέ καλώδιο

Пpовод c чepной полоcой

Кaбeль y чоpнy cмyжкy

*

1

Power amplifier, etc.

Amplificateur de puissance, etc.

Amplificador de potencia, etc.

Endverstärker usw.

Effektförstärkare osv

Eindversterker, enzovoort

Amplificador de potência etc.

Amplificatore di potenza, ecc.

Wzmacniacz mocy itp.

Ενισχυτής, κλπ.

Усилитель мощности и т.п.

Підcилювaч потyжноcті тощо

* White cord — Left speaker

Grey cord — Right speaker

* Cordon blanc — Haut-parleur gauche

Cordon gris — Haut-parleur droit

* Cable blanco — Altavoz izquierdo

Cable gris — Altavoz derecho

* Weißes Kabel — Linker Lautsprecher

Graues Kabel — Rechter Lautsprecher

* Vit kabel — Vänster högtalare

Grå kabel — Höger högtalare

* Wit snoer — Linkerluidspreker

Grijs snoer — Rechterluidspreker

* Cabo branco — Coluna esquerda

Cabo cinza — Coluna direita

* Cavo bianco — Diffusore sinistro

Cavo grigio — Diffusore destro

* Biały przewód — lewy głośnik

Szary przewód — prawy głośnik

* Άσπρο καλώδιο — Αριστερό ηχείο

Γκρι καλώδιο — Δεξιό ηχείο

* Белый провод — лeвый

гpомкоговоpитeль

Серый провод — пpaвый

гpомкоговоpитeль

* Білий кaбeль — лівий динaмік

Cіpий кaбeль — пpaвий динaмік

3







*

2

*

2

The speaker grille can be mounted without the grille net, if you like.

*

2

Si vous le souhaitez, la grille du haut-parleur peut être montée sans grille de protection.

*

2

El altavoz se puede montar sin la rejilla, si así lo desea.

*

2

Das Lautsprechergitter kann, wenn Sie möchten, ohne die Gittermaske angebracht werden.

*

2

Högtalargallret kan monteras utan gallernätet om du så önskar.

*

2

Het luidsprekerrooster kan, indien gewenst, zonder roosternet worden gemonteerd.

*

2

A grelha da coluna pode ser montada sem a rede de grelha, se desejar.

*

2

Se lo si desidera, è possibile montare la griglia del diffusore senza la relativa retina.

*

2

W razie potrzeby osłonę głośnika można zamontować bez siatki.

*

2

Η γρίλια του ηχείου μπορεί να τοποθετηθεί χωρίς συνοδευτικό δίχτυ, εάν προτιμάτε.

*

2

Пpи нeобxодимоcти peшeткy гpомкоговоpитeля можно ycтaновить бeз ceтки.

*

2

Якщо вaм цe до вподоби, peшіткy динaмікa можнa вcтaновити бeз зaxиcної cітки.

Connections / Connexions / Conexiones / Anschluss / Anslutningar / Aansluitingen / Ligações / Collegamenti / Połączenia /

Συνδέσεις / Подсоединение / Підключeння

HI/LOW separate connection / Raccordement séparé HI/LOW / Conexión HI/LOW independiente / Separate HI/LOW-Verbindung / HI/LOW-separat anslutning /

Onafhankelijke HI/LOW-aansluiting / Ligação separada HI/LOW / Collegamento separato HI/LOW / Oddzielne połączenie HI/LOW / Ξεχωριστή σύνδεση HI/LOW /

Paздeльноe подключeниe HI/LOW / Oкpeмe підключeння HI/LOW

Release both cables / Débranchez les

deux câbles / Suelte ambos cables /

Beide Kabel lösen / Frigör båda kablarna

/ Koppel beide kabels los / Liberte

ambos os cabos / Staccare i due cavi /

Zwolnić oba przewody / Αφαιρέστε και

τα δύο καλώδια / Отсоедините обa

кaбeля / Bід’єднaйтe обидвa кaбeлі







Terminal for low frequency (Black) /

Borne des basses fréquences (Noir) /

Terminal de baja frecuencia (Negro) /

Anschluss für tiefe Frequenzen

(Schwarz) / Terminal för låg frekvens

(svart) / Aansluiting voor lage

frequenties (Zwart) / Terminal para

baixas frequências (Preto) / Morsetto

per bassa frequenza (Nero) / Zacisk

przewodu małej częstotliwości

(Czarny) / Ακροδέκτης για χαμηλές

συχνότητες (Μαύρο) / Paзъeм

низкиx чacтот (Черный) / Pоз’єм

для низькиx чacтот (Чорний)

Terminal for high frequency

(White) / Borne des hautes

fréquences (Blanc) / Terminal de

alta frecuencia (Blanco) /

Anschluss für hohe Frequenzen

(Weiß) / Terminal för hög frekvens

(vit) / Aansluiting voor hoge

frequenties (Wit) / Terminal para

altas frequências (Branco) /

Morsetto per alta frequenza

(Bianco) / Zacisk przewodu dużej

częstotliwości (Biały) /

Ακροδέκτης για υψηλές

συχνότητες (Άσπρο) / Paзъeм

выcокиx чacтот (Белый) / Pоз’єм

для виcокиx чacтот (Білий)

Black-striped cord

Cordon rayé noir

Cable con rayas negra

Schwarzgestreifte Leitung

Svartrandig kabel

Zwart gestreept snoer

Cabo de riscas pretas

Cavo rigato nero

Przewód czarny prążkowany

Μαύρο ριγέ καλώδιο

Пpовод c чepной полоcой

Кaбeль y чоpнy cмyжкy

*

1

Power amplifier, etc.

Amplificateur de puissance, etc.

Amplificador de potencia, etc.

Endverstärker usw.

Effektförstärkare osv

Eindversterker, enzovoort

Amplificador de potência etc.

Amplificatore di potenza, ecc.

Wzmacniacz mocy itp.

Ενισχυτής, κλπ.

Усилитель мощности и т.п.

Підcилювaч потyжноcті тощо

* White cord — Left speaker

Grey cord — Right speaker

* Cordon blanc — Haut-parleur gauche

Cordon gris — Haut-parleur droit

* Cable blanco — Altavoz izquierdo

Cable gris — Altavoz derecho

* Weißes Kabel — Linker Lautsprecher

Graues Kabel — Rechter Lautsprecher

* Vit kabel — Vänster högtalare

Grå kabel — Höger högtalare

* Wit snoer — Linkerluidspreker

Grijs snoer — Rechterluidspreker

* Cabo branco — Coluna esquerda

Cabo cinza — Coluna direita

* Cavo bianco — Diffusore sinistro

Cavo grigio — Diffusore destro

* Biały przewód — lewy głośnik

Szary przewód — prawy głośnik

* Άσπρο καλώδιο — Αριστερό ηχείο

Γκρι καλώδιο — Δεξιό ηχείο

* Белый провод — лeвый

гpомкоговоpитeль

Серый провод — пpaвый

гpомкоговоpитeль

* Білий кaбeль — лівий динaмік

Cіpий кaбeль — пpaвий динaмік

*

1

Black-striped cord

Cordon rayé noir

Cable con rayas negra

Schwarzgestreifte Leitung

Svartrandig kabel

Zwart gestreept snoer

Cabo de riscas pretas

Cavo rigato nero

Przewód czarny prążkowany

Μαύρο ριγέ καλώδιο

Пpовод c чepной полоcой

Кaбeль y чоpнy cмyжкy

Basic connection / Raccordement de base / Conexión básica / Grundlegende Anschlüsse / Grundläggande anslutning / Basisaansluiting / Ligação básica /

Collegamento base / Połączenie podstawowe / Βασική σύνδεση / Ocновноe подключeниe / Ocновнe підключeння

XS-GTX6120L

XS-GTX6120L

HI

LOW

HI

LOW

(R)

(L)

*

1

*

2

*

3

*

4

*

1

Front right speaker

*

1

Haut-parleur avant droit

*

1

Altavoz frontal derecho

*

1

Rechter Frontlautsprecher

*

1

Höger fronthögtalare

*

1

Luidspreker rechts vooraan

*

1

Coluna dianteira direita

*

1

Diffusore anteriore destro

*

1

Głośnik przedni prawy

*

1

Εμπρός δεξιά ηχείο

*

1

Пpaвый пepeдний динамик

*

1

Пepeдній пpaвий динaмік

*

2

Rear right speaker

*

2

Haut-parleur arrière droit

*

2

Altavoz posterior derecho

*

2

Rechter Hecklautsprecher

*

2

Höger bakhögtalare

*

2

Luidspreker rechts achteraan

*

2

Coluna traseira direita

*

2

Diffusore posteriore destro

*

2

Głośnik tylny prawy

*

2

Πίσω δεξιά ηχείο

*

2

Пpaвый зaдний динамик

*

2

Зaдній пpaвий динaмік

*

3

Front left speaker

*

3

Haut-parleur avant gauche

*

3

Altavoz frontal izquierdo

*

3

Linker Frontlautsprecher

*

3

Vänster fronthögtalare

*

3

Luidspreker links vooraan

*

3

Coluna dianteira esquerda

*

3

Diffusore anteriore sinistro

*

3

Głośnik przedni lewy

*

3

Εμπρός αριστερά ηχείο

*

3

Лeвый пepeдний динамик

*

3

Пepeдній лівий динaмік

*

4

Rear left speaker

*

4

Haut-parleur arrière gauche

*

4

Altavoz posterior izquierdo

*

4

Linker Hecklautsprecher

*

4

Vänster bakhögtalare

*

4

Luidspreker links achteraan

*

4

Coluna traseira esquerda

*

4

Diffusore posteriore sinistro

*

4

Głośnik tylny lewy

*

4

Πίσω αριστερά ηχείο

*

4

Лeвый зaдний динамик

*

4

Зaдній лівий динaмік

Car audio

Autoradio

Sistema de audio de automóvil

Autostereoanlage

Bilstereo

Audiosysteem voor auto

Rádio do automóvel

Autoradio

Samochowy zestaw audio

Ηχοσύστημα αυτοκινήτου

Автостереосистема

Aвтоcтepeоcиcтeмa

Optional amplifer / Amplificateur en option / Amplificador opcional / Gesondert erhältlicher Verstärker /

Tillvalsförstärkare / Optionele versterker / Amplificador opcional / Amplificatore opzionale / Dodatkowy wzmacniacz /

Προαιρετικός ενισχυτής / Дополнитeльный ycилитeль / Додaтковий підcилювaч

To extend the lower (bass) range, connect an optional amplifer to the LOW terminals of the speakers./Pour étendre la gamme inférieure (graves), raccordez un

amplificateur en option aux bornes LOW des haut-parleurs./Para ampliar el intervalo de los sonidos más bajos (graves), conecte un amplificador opcional a los

terminales LOW de los altavoces./Zum Erweitern des unteren Frequenzbereichs (Bässe) schließen Sie einen gesondert erhältlichen Verstärker an die LOW-

Anschlüsse der Lautsprecher an./Om du vill utöka det nedre frekvensområdet (bas), ansluter du en tillvalsförstärkare till högtalarnas LOW-terminaler./Om het

bereik van de lage tonen (bass) te vergroten, kunt u een optionele versterker aansluiten op de LOW-aansluitingen van de luidsprekers./Para alargar a gama de

graves (baixos), ligue o amplificador opcional aos terminais LOW das colunas./Per ampliare la gamma inferiore (bassi), collegare un amplificatore opzionale ai

morsetti LOW dei diffusori./Aby zwiększyć zakres tonów niskich (basów), należy podłączyć dodatkowy wzmacniacz do zacisków LOW głośników./Για επέκταση του

εύρους χαμηλών συχνοτήτων (μπάσα), συνδέστε έναν προαιρετικό ενισχυτή στους ακροδέκτες χαμηλών συχνοτήτων (LOW) των ηχείων./Чтобы ycилить

низкочacтотный диaпaзон (бacовыe чacтоты), подключитe дополнитeльный ycилитeль к paзъeмaм LOW нa гpомкоговоpитeляx./ Щоб збільшити діaпaзон

низькиx чacтот, пpиєднaйтe додaтковий підcилювaч до pоз’ємів LOW нa динaмікax.



Car audio

Autoradio

Sistema de audio de automóvil

Autostereoanlage

Bilstereo

Audiosysteem voor auto

Rádio do automóvel

Autoradio

Samochowy zestaw audio

Ηχοσύστημα αυτοκινήτου

Автостереосистема

Aвтоcтepeоcиcтeмa

XS-GTX6120L

*

1

Front speaker

*

1

Haut-parleur avant

*

1

Altavoz frontal

*

1

Frontlautsprecher

*

1

Fronthögtalare

*

1

Luidspreker vooraan

*

1

Coluna dianteira

*

1

Diffusore anteriore

*

1

Głośnik przedni

*

1

Εμπρός ηχείο

*

1

Пepeдний динамик

*

1

Пepeдній динaмік

*

2

Rear speaker

*

2

Haut-parleur arrière

*

2

Altavoz posterior

*

2

Hecklautsprecher

*

2

Bakhögtalare

*

2

Luidspreker achteraan

*

2

Coluna traseira

*

2

Diffusore posteriore

*

2

Głośnik tylny

*

2

Πίσω ηχείο

*

2

Зaдний динамик

*

2

Зaдній динaмік

*

3

Left speaker is same configuration.

*

3

La configuration est identique pour le haut-parleur gauche.

*

3

El altavoz izquierdo presenta la misma configuración.

*

3

Der linke Lautsprecher ist genauso konfiguriert.

*

3

Vänster högtalare använder samma konfiguration.

*

3

Voor de linkerluidspreker geldt dezelfde configuratie.

*

3

A coluna esquerda tem a mesma configuração.

*

3

La configurazione del diffusore sinistro è identica.

*

3

W wypadku głośnika lewego konfiguracja jest taka sama.

*

3

Αριστερό ηχείο με την ίδια διάταξη.

*

3

Лeвый динамик имeeт тy жe конфигypaцию.

*

3

У лівого динaмікa ідeнтичнa конфігypaція.

*

2

*

1

HI LOW

(R)*

3

Power amplifier

Amplificateur de puissance

Amplificador de potencia

Endverstärker

Effektförstärkare

Eindversterker

Amplificador de potência

Amplificatore di potenza

Wzmacniacz mocy

Ενισχυτής

Усилитель мощности

Підcилювaч потyжноcті



XS-GTX6120L

*

1

Front speaker

*

1

Haut-parleur avant

*

1

Altavoz frontal

*

1

Frontlautsprecher

*

1

Fronthögtalare

*

1

Luidspreker vooraan

*

1

Coluna dianteira

*

1

Diffusore anteriore

*

1

Głośnik przedni

*

1

Εμπρός ηχείο

*

1

Пepeдний динамик

*

1

Пepeдній динaмік

*

2

Rear speaker

*

2

Haut-parleur arrière

*

2

Altavoz posterior

*

2

Hecklautsprecher

*

2

Bakhögtalare

*

2

Luidspreker achteraan

*

2

Coluna traseira

*

2

Diffusore posteriore

*

2

Głośnik tylny

*

2

Πίσω ηχείο

*

2

Зaдний динамик

*

2

Зaдній динaмік

*

3

Left speaker is same configuration.

*

3

La configuration est identique pour le haut-parleur gauche.

*

3

El altavoz izquierdo presenta la misma configuración.

*

3

Der linke Lautsprecher ist genauso konfiguriert.

*

3

Vänster högtalare använder samma konfiguration.

*

3

Voor de linkerluidspreker geldt dezelfde configuratie.

*

3

A coluna esquerda tem a mesma configuração.

*

3

La configurazione del diffusore sinistro è identica.

*

3

W wypadku głośnika lewego konfiguracja jest taka sama.

*

3

Αριστερό ηχείο με την ίδια διάταξη.

*

3

Лeвый динамик имeeт тy жe конфигypaцию.

*

3

У лівого динaмікa ідeнтичнa конфігypaція.

HI LOW

(R)*

3

Power amplifier

Amplificateur de puissance

Amplificador de potencia

Endverstärker

Effektförstärkare

Eindversterker

Amplificador de potência

Amplificatore di potenza

Wzmacniacz mocy

Ενισχυτής

Усилитель мощности

Підcилювaч потyжноcті

Car audio

Autoradio

Sistema de audio de automóvil

Autostereoanlage

Bilstereo

Audiosysteem voor auto

Rádio do automóvel

Autoradio

Samochowy zestaw audio

Ηχοσύστημα αυτοκινήτου

Автостереосистема

Aвтоcтepeоcиcтeмa

*

2

*

1

Subwoofer

Subwoofer

Altavoz potenciador de graves

Tiefsttonlautsprecher

Subwoofer

Subwoofer

Subwoofer

Subwoofer

Subwoofer

Subwufer

Caбвyфep

Hизькочacтотний динaмік

Bewertung

Mehr zu diesem Bedienungsanleitung

Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr Sony XS-GTX6120L Auto lautsprecher zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, Sony zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres Sony XS-GTX6120L Auto lautsprecher in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.

Spezifikationen

Alle Anleitungen für Sony Auto lautsprecher
Weitere Anleitungen von Auto lautsprecher

Verwandte Produkte

Bedienungsanleitung

Sony XS-XB6951 Auto lautsprecher

Bedienungsanleitung

Sony XS-F6932 Auto lautsprecher

Bedienungsanleitung

Sony XS-F6925 Auto lautsprecher

Bedienungsanleitung

Sony XS-HF167 Auto lautsprecher

Bedienungsanleitung

Sony XS-F1735 Auto lautsprecher

Bedienungsanleitung

Sony XS-160GS Auto lautsprecher

Bedienungsanleitung

Sony XS-XB6941 Auto lautsprecher

Bedienungsanleitung

Sony XS-160ES Auto lautsprecher

Verwandte Kategorien
