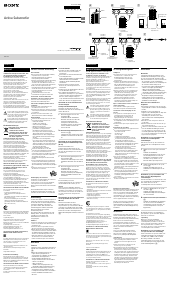

Bedienungsanleitung Sony SA-CS9 Subwoofer
Benötigen Sie ein Bedienungsanleitung für Ihren Sony SA-CS9 Subwoofer? Unten können Sie das PDF-Bedienungsanleitung kostenlos auf Deutsch ansehen und herunterladen. Für dieses Produkt gibt es derzeit 0 häufig gestellte Fragen, 0 Kommentare und 0 Stimmen. Wenn dies nicht das von Ihnen gewünschte Bedienungsanleitung ist, kontaktieren Sie uns bitte.
Ist Ihr Produkt defekt und bietet die Bedienungsanleitung keine Lösung? Gehen Sie zu einem Repair Café, wo es gratis repariert wird.
Bedienungsanleitung
Loading…
VORSICHT
Um Feuergefahr oder die Gefahr eines
elektrischen Schlags zu vermeiden, darf
das Gerät keinem Regen und keiner
Feuchtigkeit ausgesetzt werden.
Um Feuergefahr zu vermeiden, decken Sie die
Lüftungsöffnungen des Geräts nicht mit
Zeitungen, Tischdecken, Vorhängen usw. ab.
Bringen Sie keine offenen Flammen (wie z. B.
brennende Kerzen) in die Nähe des Geräts.
Um Feuergefahr oder die Gefahr eines
elektrischen Schlags zu verringern, schützen Sie
das Gerät vor Tropf- oder Spritzwasser und
stellen Sie keine Gefäße mit Flüssigkeiten darin,
wie z. B. Vasen, auf das Gerät.
Verwenden Sie eine gut zugängliche
Netzsteckdose, da das Gerät nur durch Ziehen
des Netzsteckers vom Stromnetz getrennt
werden kann. Ziehen Sie umgehend den
Netzstecker, wenn das Gerät nicht
ordnungsgemäß arbeitet.
Stellen Sie das Gerät nicht an einem Ort auf, an
dem eine ausreichende Luftzufuhr nicht
gegeben ist, zum Beispiel in einem engen
Regalfach oder in einem Einbauschrank.
Das Gerät bleibt auch in ausgeschaltetem
Zustand mit dem Stromnetz verbunden, solange
das Netzkabel mit der Netzsteckdose verbunden
ist.
Dieses Symbol weist den Benutzer auf
nicht isolierte gefährliche Spannung im
Inneren des Gehäuses hin. Diese kann
so hoch sein, dass die Gefahr eines
elektrischen Schlags besteht.
Dieses Symbol weist den Benutzer auf
wichtige Anweisungen zur Bedienung
und Wartung in der mit diesem Gerät
gelieferten Dokumentation hin.
Für Kunden in Europa
Entsorgung von gebrauchten
elektrischen und
elektronischen Geräten
(anzuwenden in den Ländern
der Europäischen Union und
anderen europäischen Ländern
mit einem separaten
Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einer Annahmestelle
für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern.
Weitere Informationen zum Recycling dieses
Produkts erhalten Sie bei Ihrer
Gemeindeverwaltung, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in
dem Sie das Produkt gekauft haben.
Hinweis für Kunden: Die folgenden
Informationen gelten nur für Geräte, die
in Ländern verkauft werden, in denen
EU-Richtlinien gelten.
Dieses Produkt wurde von oder für Sony
Corporation, 1-7-1 Konan Minato-ku Tokio,
108-0075 Japan hergestellt.
Bei Fragen zur Produktkonformität auf
Grundlage der Gesetzgebung der Europäischen
Union kontaktieren Sie bitte den
Bevollmächtigten Sony Belgium, bijkantoor van
Sony Europe Limited, Da Vincilaan 7-D1, 1935
Zaventem, Belgien. Für Kundendienst oder
Garantieangelegenheiten wenden Sie sich bitte
an die in den Kundendienst- oder
Garantiedokumenten genannten Adressen.
Informationen für Kunden in der Ukraine
Dieses Gerät entspricht den folgenden
Vorschriften:
- Technische Bestimmungen zur
elektromagnetischen Verträglichkeit von
Geräten
(genehmigt durch die staatliche Richtlinie Nr.
785 vom 29.07.2009);
- Technische Bestimmungen zur Sicherheit
elektrischer Niederspannungsgeräte
(genehmigt durch die staatliche Richtlinie Nr.
1149 vom 29.10.2009).
Autorisierter Verantwortlicher für die Einhaltung
der technischen Bestimmungen in der Ukraine:
<<Sony Ukraine>> LLC, 30 Spaska Street, 04070,
Kiew, Ukraine
Lagerbedingungen
Die Produkte müssen im Karton an einem
dunklen, trockenen, sauberen und gut
belüfteten Ort getrennt von Säuren und Alkalien
gelagert werden.
Lagertemperatur: –20 bis +55 °C,
Luftfeuchtigkeit bei Lagerung: 70 %,
Betriebstemperatur: +5 bis 40 °C,
Luftfeuchtigkeit bei Betrieb: 40-60 %.
Informationen für Kunden in Russland,
Weißrussland und Kasachstan
Der Aktiv-Tiefsttonlautsprecher SA-CS9 dient zur
Wiedergabe tiefer Tonfrequenzen und ist auf
den Anschluss an einen AV-Receiver oder
Stereoverstärker ausgelegt.
Importeur auf dem Gebiet der Zollunion: CJSC
„Sony Electronics“,
123103, Moskau, Karamyshevsky proezd 6,
Russland
Hergestellt in Malaysia
Datum der Herstellung:
Monat und Jahr der Produktion sind in
folgendem Format auf dem Karton und auf der
Rückseite des Tiefsttonlautsprechers vermerkt:
MM/YYYY, wobei MM den Monat und YYYY das
Jahr der Produktion angibt.
Informationen für Kunden in Kasachstan
Für Kundenreklamationen zuständige
Organisation auf dem Gebiet von Kasachstan:
CJSC „Sony Electronics“ Repräsentanz in
Kasachstan
Dostyk avenue, bld. 117/7, 050010, Almaty,
Kasachstan
Vor dem Betrieb
Schalten Sie den Verstärker und den
Woofer aus, bevor Sie Anschlüsse
vornehmen.
Verwenden Sie die beim betreffenden
Gerät mitgelieferten
Audioverbindungskabel. Gegebenenfalls
sind zusätzliche, im Fachhandel
erhältliche Audioverbindungskabel
erforderlich.
Stecken Sie die Stecker fest in die
Buchsen ein, um Störgeräusche zu
vermeiden.
Schließen Sie das Netzkabel des Woofers
an eine Wandsteckdose an.
Die CENTER-Ausgangsbuchse von
Verstärkern mit Dolby Pro Logic-Funktion
eignet sich nicht zum Anschluß dieses
Woofers, da bei einigen Dolby Pro
Logic-Betriebsarten der Baßbereich nicht
über diese Buchse ausgegeben wird.
Anschluß an einen Verstärker mit
einem einzigen
Lautsprecherklemmenpaar
Schließen Sie den Woofer an den
Verstärker und dann die Frontlautsprecher
an den Woofer an.
1 Anschluß des Woofers an den
Verstärker ():
Verbinden Sie die SPEAKER IN-
Klemmen des Woofers über die
Lautsprecherkabel mit den
Lautsprecheranschlüssen des
Verstärkers. Achten Sie darauf, daß
rechter und linker Kanal nicht
vertauscht sind.
2 Anschluß der Frontlautsprecher an
den Woofer ():
Schließen Sie die Lautsprecher an die
SPEAKER OUT-Klemmen des Woofers
an.
Anschluß an einen Verstärker mit
zwei Lautsprecherklemmenpaaren
(A + B)
Wenn Ihr Verstärker zwei
Lautsprecheranschlusspaare (A + B)
besitzt, schließen Sie sowohl den Woofer
als auch die Frontlautsprecher an den
Verstärker an.
1 Anschluß der Frontlautsprecher an
den Verstärker ():
Schließen Sie die Lautsprecher an die
SPEAKER A-Klemmen des Verstärkers
an.
2 Anschluß des Woofers an den
Verstärker ():
Verbinden Sie die SPEAKER IN-
Klemmen des Woofers über
Lautsprecherkabel (nicht mitgliefert)
mit den SPEAKER B-Klemmen des
Verstärkers.
Bei Verwendung von zwei
Lautsprecherpaaren (A + B) schalten Sie
am Verstärker in die Position „A + B“.
Hinweis
Wenn Sie nur die SPEAKER A-Klemmen
verwenden (nur Frontlautsprecher) oder der
Verstärker ausgeschaltet ist, verringern Sie
die Lautstärke oder schalten Sie den Woofer
aus. Ansonsten können Störgeräusche
auftreten.
Anschließen an einen Verstärker mit
einer Spezialbuchse für einen
Woofer
Wenn Ihr Verstärker mit einer
Spezialbuchse für einen Subwoofer
ausgestattet ist (z. B. einer Buchse MONO
OUT, MIX OUT, SUBWOOFER oder SUPER
WOOFER), verbinden Sie die Buchse LINE
IN des Woofers über das mitgelieferte
Audioverbindungskabel mit dieser Buchse.
()
WAARSCHUWING
Stel dit apparaat niet bloot aan regen of
vocht, om gevaar voor brand of een
elektrische schok te voorkomen.
Verklein de kans op brand en bedek derhalve de
ventilatie-opening van het apparaat niet met
kranten, tafelkleedjes, gordijnen, etc.
Stel het apparaat niet aan open vuur bloot
(bijvoorbeeld brandende kaarsen).
Verklein de kans op brand of elektrische schok
en stel dit apparaat derhalve niet bloot aan
waterdruppels of spatten en plaats geen
voorwerpen met vloeistof, bijvoorbeeld vazen,
op het apparaat.
De stekker wordt gebruikt om het toestel los te
koppelen; verbind het toestel daarom met een
stopcontact waar u gemakkelijk bij kunt. Als u
een onregelmatigheid in het toestel opmerkt,
trekt u de stekker onmiddellijk uit het
stopcontact.
Plaats het apparaat niet in een gesloten ruimte,
zoals een boekenrek of ingebouwde kast.
Het toestel blijft onder spanning staan zolang
de stekker in het stopcontact zit, ook al is het
toestel zelf uitgeschakeld.
Dit symbool waarschuwt de gebruiker
voor de aanwezigheid van een niet-
geïsoleerd "gevaarlijk voltage" in het
product dat hoog genoeg kan zijn om
een risico op elektrische schokken te
vormen.
Dit symbool waarschuwt de gebruiker
voor de aanwezigheid van belangrijke
gebruiks- en onderhoudsinstructies in
de documentatie bij het apparaat.
Voor klanten in Europa
Verwijdering van oude
elektrische en elektronische
apparaten (van toepassing in
de Europese Unie en andere
Europese landen met
gescheiden
inzamelingssystemen)
Dit symbool op het product of op de verpakking
wijst erop dat dit product niet als huishoudelijk
afval mag worden behandeld. Het moet echter
naar een inzamelingspunt worden gebracht
waar elektrische en elektronische apparatuur
wordt gerecycled. Als u ervoor zorgt dat dit
product op de correcte manier wordt verwerkt,
helpt u mogelijke negatieve gevolgen voor
mens en milieu die zouden kunnen veroorzaakt
worden in geval van verkeerde
afvalbehandeling te voorkomen. Het recycleren
van materialen draagt bij tot het behoud van
natuurlijke bronnen. Voor meer details in
verband met het recyclen van dit product, kan u
contact opnemen met de gemeentelijke
instanties, de organisatie belast met de
verwijdering van huishoudelijk afval of de
winkel waar u het product hebt gekocht.
Kennisgeving voor klanten: de volgende
informatie geldt alleen voor apparatuur
die wordt verkocht in landen waar
EU-richtlijnen van toepassing zijn.
Dit product werd geproduceerd door of in
opdracht van Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. Vragen met
betrekking tot product conformiteit gebaseerd
op EU-wetgeving kunnen worden gericht aan
de gemachtigde vertegenwoordiger, Sony
Belgium, bijkantoor van Sony Europe Limited,
Da Vincilaan 7-D1, 1935 Zaventem, België. Voor
service- of garantiezaken verwijzen wij u door
naar de adressen in de afzonderlijke service of
garantie documenten.
Informatie voor klanten in Oekraïne
Dit apparaat beantwoordt aan de volgende
vereisten:
- Technische voorschriften betreffende de
elektromagnetische compatibiliteit van
apparatuur
(goedgekeurd middels overheidsvoorschrift nr.
785 van 29-07-2009)
- Technische voorschriften betreffende de
veiligheid van elektrische
laagspanningsapparatuur
(goedgekeurd middels overheidsvoorschrift nr.
1149 van 29-10-2009)
Gemachtigd vertegenwoordiger in Oekraïne
voor de naleving van technische voorschriften:
<<Sony Ukraine>> LLC, 30 Spaska Street, 04070,
Kyiv, Ukraine
Voorwaarden voor opslag
Producten moeten in de originele verpakking
bewaard worden in een donkere, droge, propere
en goed verluchte ruimte, uit de buurt van
plaatsen waar zuren en basen worden bewaard.
Opslagtemperatuur: –20 tot +55 °C.
Vochtigheidsgraad tijdens opslag: 70 %.
Bedrijfstemperatuur: +5 tot 40 °C.
Vochtigheidsgraad tijdens bedrijf: 40-60%.
Informatie voor klanten in Rusland,
Wit-Rusland en Kazachstan
De actieve subwoofer SA-CS9 is bestemd voor
het reproduceren van lage audiofrequenties en
moet aangesloten worden op een AV-ontvanger
of een stereoversterker.
Importeur voor de douane-unie: CJSC "Sony
Electronics",
123103, Moskou, Karamyshevsky proezd 6,
Rusland
Geproduceerd in Maleisië
Fabricagedatum:
De fabricagemaand en het fabricagejaar zijn als
volgt aangegeven op de verpakking en op de
achterkant van de subwoofer: MM/YYYY,
waarbij MM voor de productiemaand en YYYY
voor het productiejaar staat.
Informatie voor klanten in Kazachstan
Instantie die in Kazachstan de claims van
gebruikers regelt:
CJSC "Sony Electronics", kantoor bevoegd voor
Kazachstan
Dostyk avenue, bld. 117/7, 050010, Almaty,
Kazachstan
Voorzorgsmaatregelen
Veiligheid
Voordat u de woofer op het stopcontact
aansluit, moet u controleren of de
bedrijfsspanning van de woofer
overeenkomt met de plaatselijke
netspanning.
Verbreek de aansluiting van het netsnoer
op het stopcontact als u de woofer langere
tijd niet wilt gebruiken. Trek voor het
verbreken van de aansluiting op het
stopcontact altijd aan de stekker en nooit
aan het snoer zelf.
Mocht er vloeistof of een voorwerp in het
inwendige van de woofer terechtkomen,
verbreek dan de aansluiting op het
stopcontact en laat de woofer eerst door
een deskundige nakijken alvorens het
apparaat weer in gebruik te nemen.
Mocht het nodig zijn het netsnoer te
vervangen, laat dit dan uitsluitend bij een
erkende vakhandel verrichten.
Bij in- en uitschakelen van de versterker of
andere apparatuur
Draai eerst de volumeregelaar van de
versterker terug naar de minimumstand.
Voorkomen van beschadiging aan de
woofer
Let op dat u de volumeregelaar van de
versterker niet te hoog instelt, om
beschadiging door pieken in het
ingangsvermogen te voorkomen.
Probeer niet om de omkasting te openen of
de luidsprekers, filters of bedrading er uit te
verwijderen.
Druk niet met opzet of per ongeluk op de
stofkap.
Betreffende de opstelling
Plaats de luidsprekers niet op plaatsen met
de volgende karakteristieken:
Zeer heet of koud
Stoffig of vuil
Zeer vochtig
Onderhevig aan trillingen
Onderhevig aan het directe zonlicht
In de buurt van magnetische kaarten
(creditcards, pendelpassen enz.)
De luidsprekers zijn niet magnetisch
afgeschermd. Houd magnetische kaarten
uit de buurt van de luidsprekers om
schade aan de kaarten te voorkomen.
In de buurt van een televisie
De luidsprekers zijn niet magnetisch
afgeschermd. Als u de luidsprekers in de
buurt van een CRT-televisie gebruikt,
zullen de kleuren op de televisie bijgevolg
afwijkingen vertonen.
Een goede ventilatie is van essentieel
belang om oververhitting van vitale
onderdelen te voorkomen. Kies een plaats
waar een ongehinderde doorstroming van
lucht mogelijk is. Zet de woofer dus niet op
een zacht kleedje of tegen gordijnen of een
wand aan, waardoor de ventilatie-
openingen aan de achterzijde geblokkeerd
kunnen worden.
Wees voorzichtig bij het opstellen van de
subwoofer op een speciaal (met vloerwas,
olie of polijstmiddel) behandelde vloer,
aangezien dergelijke middelen verkleuring
of vlekken op het apparaat kunnen
veroorzaken.
Wees voorzichtig en verwond u niet aan de
hoeken van de woofer.
Reinigen van de behuizing
Maak de buitenkant van het apparaat schoon
met een zachte doek, licht bevochtigd met
water en zonodig wat afwasmiddel. Gebruik
nooit schuursponsjes, schuurmiddelen of
oplosmiddelen, zoals alcohol of wasbenzine,
aangezien dergelijke middelen de afwerking
van het apparaat kunnen aantasten.
Mocht u na het lezen nog vragen of
problemen met betrekking tot het
apparaat hebben, aarzel dan niet contact
op te nemen met de dichtstbijzijnde Sony
handelaar.
Installeren
Aangezien het menselijk gehoor niet in
staat is nauwkeurig de richting en plaats te
bepalen waar de basgeluiden van de
woofer (beneden 200 Hz) vandaan komen,
kunt u de woofer zonder bezwaar
neerzetten waar u wilt. Voor de beste
basweergave is het aanbevolen de woofer
op een zo stevig mogelijke ondergrond te
zetten, om externe resonantie te
vermijden.
Voor een solide basweergave kunt u
volstaan met één woofer. Als u echter
twee woofers aansluit, verkrijgt u het
fraaiste, best geïntegreerde basgeluid.
Opmerkingen
Plaats deze woofer uitsluitend verticaal en
laat een speling van tenminste enkele
centimeters tussen het apparaat en de
wand.
Plaats geen zware voorwerpen op de
woofer en ga er niet op zitten.
Bij opstelling van de woofer midden in een
kamer kunnen de bassen erg verzwakt
worden. Dit is te wijten aan het optreden
van een staande golf. Om dit verschijnsel te
vermijden, dient u het apparaat niet in het
midden van de kamer te zetten. Mocht dit
echter toch gewenst zijn, dan kunt u het
optreden van een staande golf voorkomen
door het onderbreken van grote parallelle
oppervlakken in de kamer, bijvoorbeeld
door plaatsing van een boekenkast
halverwege een wand e.d.
Aansluiten
Overzicht
Gebruik de LINE IN aansluitingen of de
SPEAKER IN aansluitingen van de woofer
als u de versterker wilt aansluiten. ()
Als uw versterker is voorzien van één van
de volgende soorten aansluitingen,
verbind dan LINE IN en de aansluiting van
de versterker met behulp van de
meegeleverde audioverbindingskabel.
MONO OUT uitgangsaansluiting
MIX OUT uitgangsaansluiting
SUBWOOFER uitgangsaansluiting(en)
SUPER WOOFER uitgangsaansluiting(en)
Is uw versterker niet voorzien van een
dergelijk stel uitgangsaansluitingen,
verbind dan de gewone luidspreker-
aansluitingen van de versterker met de
SPEAKER IN aansluitingen.
Alvorens met aansluiten te
beginnen
Zorg dat de versterker en de woofer zijn
uitgeschakeld voordat u de aansluitingen
maakt.
Gebruik voor het aansluiten de
bijgeleverde verbindingskabels. Zijn deze
niet voldoende voor de vereiste
aansluitingen, dan kunt u zich in de
audio-handel extra verbindingskabels
aanschaffen.
Sluit de snoeren stevig aan om ruis te
voorkomen.
Sluit het netsnoer van de woofer aan op
een wandcontactdoos.
U kunt voor het aansluiten van de woofer
niet de CENTER aansluiting, bestemd
voor de Dolby Pro Logic functies van de
versterker gebruiken. Bij bepaalde Dolby
Pro Logic akoestiekfuncties worden geen
lage tonen weergegeven.
Aansluiten op een versterker met
slechts één set luidspreker-
aansluitingen
Sluit de woofer aan op de versterker en
verbind dan de voorluidsprekers met de
woofer.
1 Sluit de woofer aan op de versterker.
()
Verbind de SPEAKER IN
ingangsaansluitingen van de woofer
via de luidsprekersnoeren met de
luidspreker-aansluitingen van de
versterker. Let op dat de L en R
kanalen allebei zijn aangesloten.
2 Sluit de voorluidsprekers aan op de
woofer. ()
Verbind de luidsprekers met de
SPEAKER OUT aansluitingen van de
woofer.
Aansluiten op een versterker met
twee sets (A + B) luidspreker-
aansluitingen
Als uw versterker is voorzien van twee stel
(A + B) luidspreker-aansluitingen, verbind
dan zowel de woofer als de
voorluidsprekers met de versterker.
1 Sluit de voorluidsprekers aan op de
versterker. ()
Verbind de luidsprekers met de
SPEAKER A luidspreker-aansluitingen
van uw versterker.
2 Sluit de woofer aan op de versterker.
()
Verbind de SPEAKER IN aansluitingen
van de woofer met de SPEAKER B
aansluitingen van uw versterker, via
een stel luidsprekersnoeren (niet
bijgeleverd).
Bij gebruik van twee sets luidsprekers
(A + B) dient u op de versterker altijd de
stand "A + B" te kiezen.
Opmerking
Wanneer u alleen de SPEAKER A
aansluitingen gebruikt (voor alleen de
voorluidsprekers) of wanneer u de stroom
van de versterker uitschakelt, vermindert u
dan de geluidssterkte of schakelt u de
stroom van de woofer ook uit, anders kan er
een hinderlijke bromtoon klinken.
Aansluiten op een versterker met
een speciale woofer-aansluiting
Als de versterker een speciale subwoofer-
aansluiting heeft (bijvoorbeeld MONO
OUT, MIX OUT, SUBWOOFER of SUPER
WOOFER), verbindt u de LINE IN
aansluiting van de woofer met een van
deze aansluitingen met de bijgeleverde
audioverbindingskabel. ()
Subwoofer
Deze subwoofer
Verstärker
Versterker
: Signalfluß
Signaalstroom
Verstärker
Versterker
Subwoofer
Deze subwoofer
: Signalfluß
Signaalstroom
SPEAKER IN
LINE IN
Verstärker
Versterker
: Signalfluß
Signaalstroom
Frontlautsprecher (R)
Voorluidspreker (R)
Frontlautsprecher (L)
Voorluidspreker (L)
Subwoofer
Deze subwoofer
: Signalfluß
Signaalstroom
Frontlautsprecher
(R)
Voorluidspreker
(R)
Frontlautsprecher
(L)
Voorluidspreker
(L)
Zur besonderen Beachtung
Zur Sicherheit
Bevor Sie den Woofer in Betrieb nehmen,
vergewissern Sie sich, daß die
Betriebsspannung mit der örtlichen
Netzspannung übereinstimmt.
Trennen Sie bei längerer Nichtverwendung
das Netzkabel des Woofers von der
Steckdose ab. Zum Abtrennen fassen Sie
stets am Stecker und niemals am Kabel an.
Sollte ein fester Gegenstand oder
Flüssigkeit in den Woofer gelangen, trennen
Sie ihn ab und lassen Sie ihn von einem
Fachmann überprüfen, bevor Sie ihn
weiterverwenden.
Das Netzkabel darf nur von einer
Fachwerkstatt ausgewechselt werden.
Vor dem Ein- und Ausschalten des
Verstärkers oder eines anderen Geräts
Stellen Sie den Lautstärkeregler am
Verstärker in die Minimalposition.
Um eine Beschädigung des Woofers zu
vermeiden
Stellen Sie den Lautstärkeregler am
Verstärker nicht zu hoch ein.
Versuchen Sie nicht, das Gehäuse zu öffnen
oder Lautsprechereinheiten und Netzwerke
zu entfernen.
Drücken Sie nicht versehentlich oder
absichtlich auf die Staubschutzkappe.
Zur Aufstellung
Stellen Sie die Lautsprecher nicht an Orten
mit folgenden Eigenschaften auf:
Sehr heiß oder kalt
Staubig oder schmutzig
Sehr hohe Luftfeuchtigkeit
Vibrationen ausgesetzt
Direktem Sonnenlicht ausgesetzt
In der Nähe von Magnetkarten
(Kreditkarten, Fahrausweisen usw.)
Die Lautsprecher sind nicht magnetisch
abgeschirmt. Halten Sie Karten mit
Magnetstreifen von den Lautsprechern
fern, damit die Karten nicht beschädigt
werden.
In der Nähe von Fernsehgeräten
Die Lautsprecher sind nicht magnetisch
abgeschirmt. Wenn Sie die Lautsprecher
daher in der Nähe von Fernsehgeräten mit
Kathodenstrahlröhre verwenden, können
auf dem Fernsehschirm
Farbschattierungen auftreten.
Stellen Sie den Woofer so auf, daß
ausreichende Luftzirkulation gewährleistet
ist, um einen internen Hitzestau zu
vermeiden. Stellen Sie den Woofer nicht auf
weiche Unterlagen und nicht zu dicht an
eine Wand, da sonst die
Ventilationsöffnungen blockiert werden
können.
Seien Sie beim Platzieren des Subwoofers
auf besonders behandelten (gewachsten,
geölten, polierten usw.) Böden vorsichtig,
da Fleckenbildung oder Verfärbung möglich
ist.
Achten Sie darauf, sich nicht an den Ecken
des Woofers zu verletzen.
Zur Reinigung des Gehäuses
Verwenden Sie zum Reinigen des Gehäuses
ein weiches, leicht mit Wasser
angefeuchtetes Tuch. Scheuerschwämme,
Scheuerpulver und Lösungsmittel wie
Alkohol oder Benzin dürfen nicht verwendet
werden.
Bei weiterführenden Fragen zum bzw.
Problemen mit dem Woofer wenden Sie
sich bitte an den nächsten Sony Händler.
Aufstellung
Da das menschliche Ohr tiefe Frequenzen
(unter 200 Hz) nicht orten kann, können
Sie den Woofer an einer beliebigen Stelle
aufstellen. Allerdings sollte darauf
geachtet werden, daß der Boden am
Aufstellungsplatz stabil ist, damit der
Klang nicht durch Resonanzen
beeinträchtigt wird.
Ein einzelner Woofer liefert bereits sehr
kräftige Bässe. Sie können jedoch auch
zwei Woofer verwenden; das
Baßfundament ist dann noch
ausgeprägter.
Hinweise
Stellen Sie den Woofer stets vertikal auf und
halten Sie zur Wand etwas Abstand (einige
Zentimeter) ein.
Stellen Sie keine Gegenstände auf den
Woofer und setzen Sie sich nicht darauf.
Wenn der Woofer in der Mitte des Zimmers
steht, wird auf Grund von stehenden Wellen
die Baßabstrahlung gedämpft. Stellen Sie
den Woofer deshalb möglichst nicht in die
Mitte Ihres Zimmers oder verhindern Sie
das Entstehen von stehenden Wellen,
indem Sie Bücherregale usw. aufstellen.
Anschluß
Überblick
Schließen Sie den Verstärker entweder an
LINE IN oder SPEAKER IN des Woofers an
():
Wenn Ihr Verstärker mit einer der
folgenden Ausgangsbuchsen
ausgestattet ist, verbinden Sie die Buchse
LINE IN über das mitgelieferte
Audioverbindungskabel mit der
entsprechenden Buchse am Verstärker.
MONO OUT-Buchse
MIX OUT-Buchse
SUBWOOFER-Ausgangsbuchse(n)
SUPER WOOFER-Ausgangsbuchse(n)
Besitzt Ihr Verstärker keine solchen
Ausgangsbuchsen, verbinden Sie die
Lautsprecheranschlüsse des Verstärkers
mit den SPEAKER IN-Klemmen des
Woofers.
Deutsch Nederlands
© 2014 Sony Corporation Printed in Malaysia
Active Subwoofer
SA-CS9
4-533-660-22(2)
Bedienungsanleitung DE
Gebruiksaanwijzing NL
Loading…
Bewertung
Teilen Sie uns mit, was Sie über die Sony SA-CS9 Subwoofer denken, indem Sie eine Produktbewertung verfassen. Möchten Sie Ihre Erfahrungen mit diesem Produkt teilen oder eine Frage stellen? Hinterlassen Sie einen Kommentar am Ende dieser Seite!Mehr zu diesem Bedienungsanleitung
Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr Sony SA-CS9 Subwoofer zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, Sony zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres Sony SA-CS9 Subwoofer in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.
Spezifikationen
| Marke | Sony |
| Modell | SA-CS9 |
| Kategorie | Subwoofer |
| Dateityp | |
| Dateigröße | 0.88 MB |
Alle Anleitungen für Sony Subwoofer
Weitere Anleitungen von Subwoofer
Diskutieren Sie über dieses Produkt mit
Hier können Sie uns Ihre Meinung zu Sony SA-CS9 Subwoofer mitteilen. Wenn Sie eine Frage haben, lesen Sie zunächst das Bedienungsanleitung sorgfältig durch. Die Anforderung eines Bedienungsanleitung kann über unser Kontaktformular erfolgen.
