IT

3

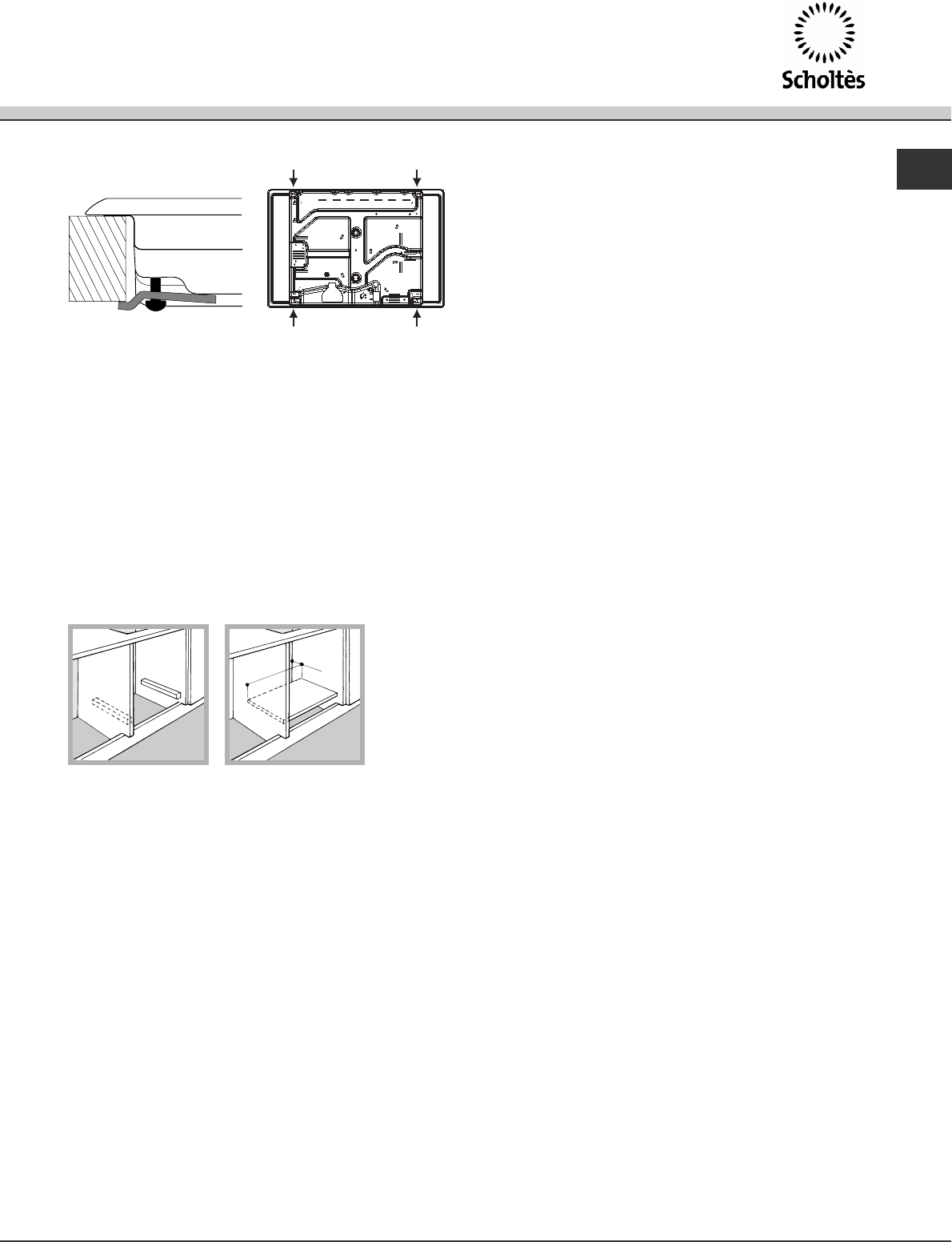

Avanti

Posizione gancio per Dietro

top H=40mm

! Usare i ganci contenuti nella "confezione accessori"

 Nel caso in cui il piano non sia installato su di un forno

incasso, è necessario inserire un pannello di legno come

isolamento. Esso dovrà essere posizionato ad una

distanza minima di 20 mm. dalla parte inferiore del piano

stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la

parete posteriore del vano. È preferibile installare il forno in

modo che appoggi su due listelli in legno oppure su un

piano continuo che abbia unapertura di almeno 45 x 560

mm (vedi figure).

! E' possibile installare il piano solo sopra forni incasso dotati

di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono

predisposti per il funzionamento con corrente alternata alla

tensione e frequenza di alimentazione indicate sulla

targhetta caratteristiche (posta sulla parte inferiore del

piano). Il conduttore di terra del cavo è contraddistinto dai

colori giallo-verde. Nel caso di installazione sopra un forno

da incasso lallaccio elettrico del piano e quello del forno

deve essere realizzato separatamente, sia per ragioni di

sicurezza elettrica che per facilitare leventuale estraibilità

del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario

interporre tra lapparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in vigore (il

filo di terra non deve essere interrotto dallinterruttore). Il

cavo di alimentazione deve essere posizionato in modo tale

che in nessun punto superi di 50°C la temperatura

ambiente.

! Linstallatore è responsabile del corretto collegamento

elettrico e dellosservanza delle norme di sicurezza.

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico massimo di

potenza della macchina, indicato nella targhetta

caratteristiche;

 la tensione di alimentazione sia compresa nei valori nella

targhetta caratteristiche;

 la presa sia compatibile con la spina dellapparecchio. In

caso contrario sostituire la presa o la spina; non usare

prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della

corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito

solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Collegamento gas

Il collegamento dellapparecchio alla tubazione o alla

bombola del gas dovrà essere effettuato come prescritto

dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi

accertati che esso è regolato per il tipo di gas con cui sarà

alimentato. In caso contrario eseguire le operazioni indicate

al paragrafo Adattamento ai diversi tipi di gas. Nel caso di

alimentazione con gas liquido, da bombola, utilizzare

regolatori di pressione conformi alle Norme UNI-CIG 7432.

! Per un sicuro funzionamento, per un adeguato uso

dellenergia e maggiore durata dellapparecchiatura,

assicurarsi che la pressione di alimentazione rispetti i valori

indicati nella tabella 1 Caratteristiche dei bruciatori ed

ugelli.

Allaccio con tubo rigido (rame o acciaio)

! Lallaccio allimpianto gas deve essere effettuato in modo

da non provocare sollecitazioni di alcun genere

allapparecchio.

Sulla rampa di alimentazione dellapparecchio è presente

un raccordo a L orientabile, la cui tenuta è assicurata da

una guarnizione. Nel caso risulti necessario ruotare il

raccordo sostituire tassativamente la guarnizione di tenuta

(in dotazione con lapparecchio). Il raccordo di entrata del

gas allapparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a

parete continua con attacchi filettati

Il raccordo di entrata del gas allapparecchio è filettato 1/2

gas maschio cilindrico.

560 mm.

45 mm.
