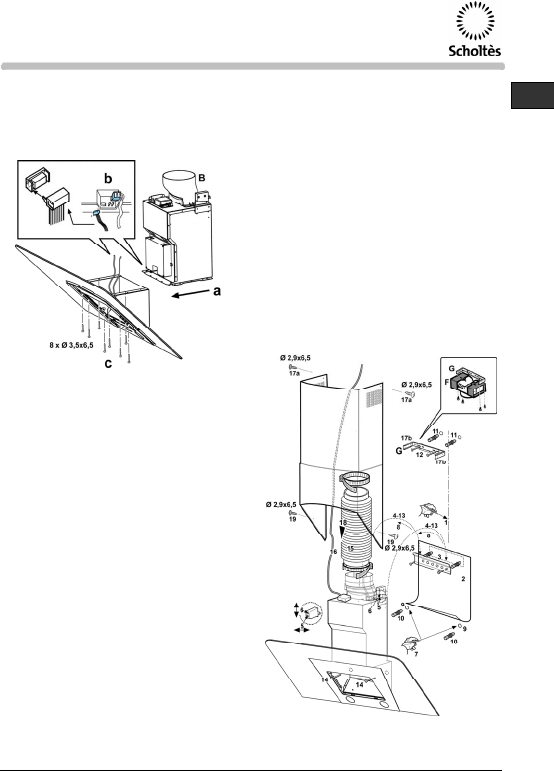

a. Appoggiare il gruppo aspirante su un piano ed

infilare su di esso la parte inferiore della cappa.

b. Eseguire le connessioni elettriche fra le due parti.

c. Fissare definitivamente la cappa al gruppo

aspirante con il numero ed il tipo di viti indicato in

figura.

1. Con una matita, eseguire una linea sulla parete,

sino al soffitto, corrispondente alla linea di

mezzeria, faciliterà le operazioni di installazione.

2. Applicare lo schema di foratura al muro: la linea

verticale di mezzeria stampata sullo schema di

foratura dovrà corrispondere alla linea di mezzeria

disegnata sul muro, inoltre il bordo inferiore dello

schema di foratura corrisponde al bordo inferiore

della cappa.

3. Appoggiare la staffa di supporto sullo schema di

foratura facendolo coincidere con il rettangolo

tratteggiato, segnare i due fori esterni e forare,

togliere lo schema di foratura, inserire 2 tasselli a

muro e fissare con 2 viti 5x45mm la staffa di

supporto della cappa.

4. Appendere la cappa alla staffa.

5. Regolare la distanza della cappa dalla parete.

6. Regolare l’assetto orizzontale della cappa.

7. Dall’interno del gruppo aspirante , segnare con una

matita il foro per il fissaggio definitivo della cappa

(sono necessari 2 fori).

8. Togliere la cappa dalla staffa.

9. Forare nel punto marcato (Ø8mm - vedi operazione

7).

10. Inserire 2 tasselli a muro.

11. Applicare la staffa di supporto camini „G“ alla

parete aderente al soffitto, utilizzare la staffa di

supporto come schema di foratura (la piccola asola

ricavata sul supporto deve coincidere con la linea

precedentemente tracciata sul muro - operazione

1) e segnare con la matita 2 fori, eseguire i fori

(Ø8mm), inserire 2 tasselli.

12. Fissare la staffa di supporto camini alla parete con

2 viti 5x45mm.

13. Agganciare la cappa alla staffa inferiore.

14. Fissare definitivamente la cappa alla parete

(OBBLIGATORIO!!).

15. Eseguire la connessione di un tubo (tubo e fascette

per il fissaggio non fornite, da acquistare) per lo

scarico dei fumi all’anello di connessione posto

sopra l’unità motore aspirante.

L’altra estremità del tubo dovrà essere collegata ad

un dispositivo di espulsione fumi verso l’esterno in

caso di utilizzo della cappa in versione aspirante.

Nel caso si voglia utilizzare la cappa in versione

filtrante, allora fissare alla staffa di supporto camini

G il deflettore F e collegare l’altra estremità del tubo

all’anello di connessione posto sul deflettore F.

16. Eseguire la connessione elettrica.

17. Applicare i camini e fissarli sopra con 2 viti (17a) al

supporto camini „G“ (17b).

18. Far scivolare la sezione inferiore del camino a

copertura completa del gruppo aspirante sino ad

inserirlo nella apposita sede sopra la cappa.

19. Fissare la sezione inferiore dei camini con 2 viti.

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi

e controllare il perfetto funzionamento della cappa.
