Bedienungsanleitung Scheppach HM100Lxu Kreissäge

Bedienungsanleitung

6 7

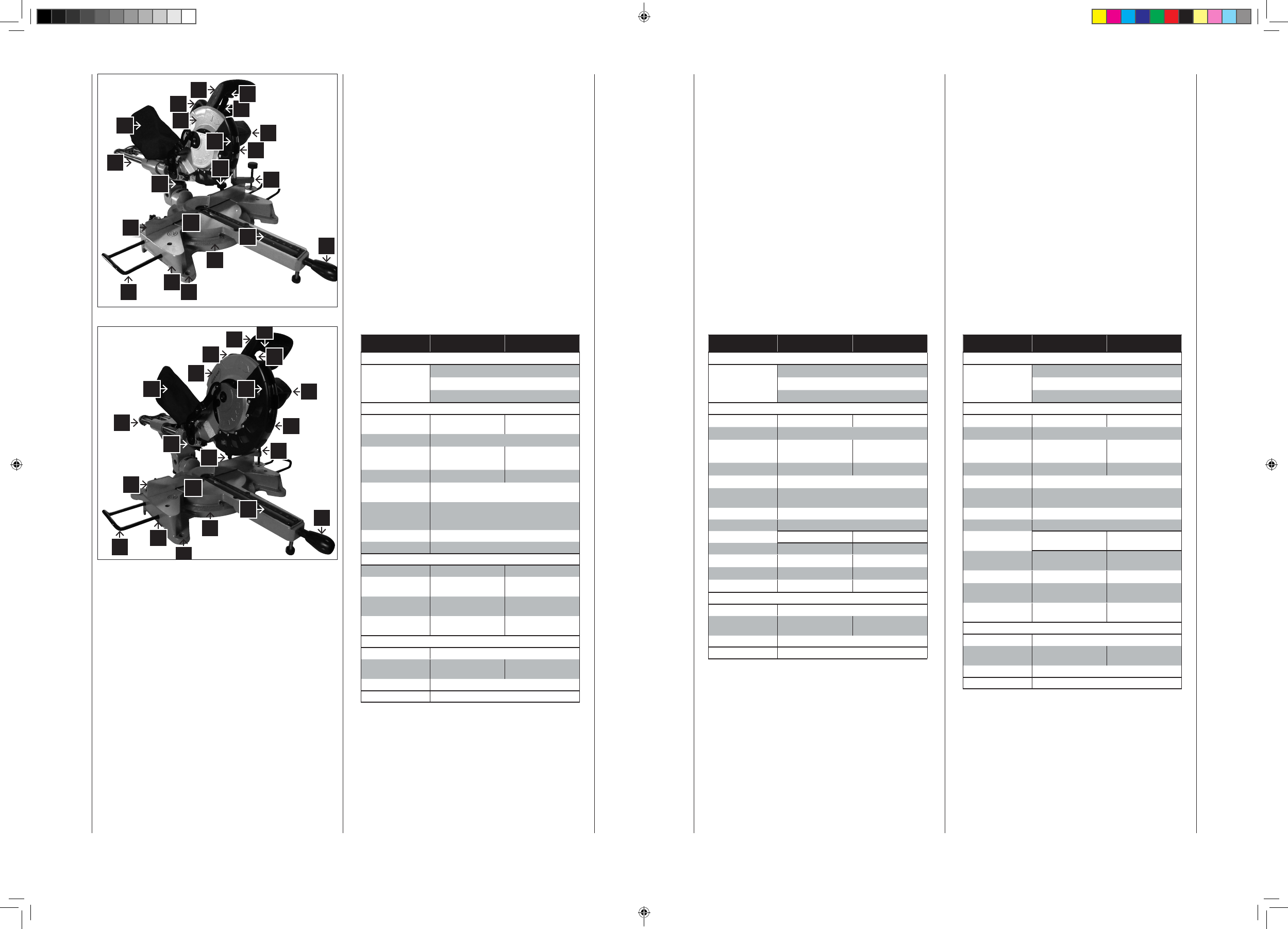

Legende, Fig. 1

1 Zugschlitten

2 Oberer Sägeblattschutz

3 Unterer Sägeblattschutz-Klemmhebel

4 Auslöseschalter

5 Griff

6 Motor

7 Unterer Sägeblattschutz

8 Sägeblatt mit Hartmetallspitze

9 Anlagefläche

10 Verlängerungsstütze

11 Winkelskala

12 Handgriff

13 Tischeinlage

14 Drehtisch

15 Bolzenlöcher

16 Sockel

17 Spannbacke

18 Staubsack

19 Tragegriff

20 Laser

21 Tisch-Klemmgriff

HM80Lxu HM100Lxu

Lieferumfang

Kapp- und Zugsäge

Kleinteile

Bedienungsanweisung

Technische Daten

Sägeblatt

Durchmesser

210 mm 254 mm

Sägeblatt-Bohrung

30,0 mm

Abmessungen L/B/H

810 x 460 x 355

mm

810 x 460 x 395

mm

Gewicht

13,5 kg 17,0 kg

Drehtisch

Durchmesser

250 mm

Gehrungswinkel-

Anschläge links und

rechts

0°, 15°, 22,5°, 30°, 45°

Schwenkbereich

45°/0°/45°

Neigebereich

0°–45°

Max. Kapazität

Querschnitt mit 90°

58 x 340 mm 78 x 340 mm

Gehrungsschnitt

mit 45°

58 x 240 mm 78 x 240 mm

Schrägschnitt mit

45°

32 x 340 mm 42 x 340 mm

Kombinationsschnitt

mit 45°

32 x 240 mm 42 x 240 mm

Antrieb

Motor V/Hz

230V / 50 Hz

Aufnahmeleistung

P1

1800 W

(S3 20%)

2000 W

(S6 25%)

Drehzahl

5000 1/min

Laserklasse

2

Technische Änderungen vorbehalten!

Lärmpegel beim Sägen:

Max. Schalldruckpegel: 99 dB(A)

1

2

3

4

5

6

7

8

17

21

13

12

11

14

15

16

10

9

20

18

19

Fig. 1 HM80Lxu

1

2

3

4

5

6

7

8

17

21

13

12

11

14

15

16

10

9

20

18

19

Fig. 1 HM100Lxu0

Know your Pullover Mitre Saw (Fig. 1)

1 Pullover carriage

2 Upper blade guard

3 Lower blade guard lock lever

4 Trigger switch

5 Handle

6 Motor

7 Lower blade guard

8 Tungsten Carbide Tipped blade

9 Fence

10 Extension support (optional)

11 Mitre scale

12 Hand grip

13 Table insert

14 Turn table

15 Bolt holes

16 Base

17 Clamp

18 Dust bag

19 Handle

20 Laser

21 Table clamping handle

HM80Lxu HM100Lxu

Scope of delivery

Mitre and Trim Saw

small parts

Operating instructions

Technical data

ø blade

210 mm 254 mm

ø bore

30,0 mm

Dimensions

810 x 460 x 355

mm

810 x 460 x 395

mm

Weight

13,5 kg 17,0 kg

ø turn table

250 mm

Mitre stops left and

right

0°, 15°, 22,5°, 30°, 45°

Pivoting range

45°/0°/45°

Inclination range

0°–45°

Max. Capacity

Cross cut at 90°

58 x 340 mm 78 x 340 mm

Mitre cut at 45°

58 x 240 mm 78 x 240 mm

Becel cut at 45°

32 x 340 mm 42 x 340 mm

Compound cut at 45°

32 x 240 mm 42 x 240 mm

Drive

Motor V/Hz

230V / 50 Hz

Consumption power

P1

1800 W (S3

20%)

2000 W

(S6 25%)

No load speed

5000 1/min

Laser class

2

Subject to technical changes!

The noise levels of this machine during cutting are as fol-

lows:

maximum sound pressure level: 99dB(A)

Apprenez à connaître votre scie à onglet radiale (Fig. 1)

1 Chariot coulissant

2 Protège-lame supérieur

3 Levier de blocage du protège-lame inférieur

4 Interrupteur-gâchette

5 Poignée

6 Moteur

7 Protège-lame inférieur

8 Lame à pointes carburées

9 Butée

10 Rallonge de support (accessoire en option)

11 Echelle d’angle d’onglet

12 Poignée

13 Support du plateau

14 Plaque tournante

15 Trous de fixation

16 Socle

17 Serre-joint

18 Collecteur de poussière

19 Poignée de transport

20 Laser

21 Presseur du table

HM80Lxu HM100Lxu

Volume de livraison

Scie à onglets radiales

Petit matériel

Instructions d’utilisation

Dates techniques

ø lame

210 mm 254 mm

ø alésage

30,0 mm

Dimensions

810 x 460 x 355

mm

810 x 460 x 395

mm

Poids

13,5 kg 17,0 kg

ø Plaque tournante

250 mm

Butées d’onglet à

gauche et à droite

0°, 15°, 22,5°, 30°, 45°

Angle de rotation

45°/0°/45°

Angle d’inclinaison

0°–45°

Limites

d’explotaition

Coupe transversale

à 90°

58 x 340 mm 78 x 340 mm

Coupe d’onglet à 45°

58 x 240 mm 78 x 240 mm

Coupe en biseau

à 45°

32 x 340 mm 42 x 340 mm

Coupe combinée

à 45°

32 x 240 mm 42 x 240 mm

Moteur

Moteur V/Hz

230V / 50 Hz

Consumption power

P1

1800 W (S3

20%)

2000 W

(S6 25%)

Vitesse à vide

5000 1/min

Classe Laser

2

Sous réserve de modifications!

Pendant la coupe, les niveaux de bruit de la scie à onglet

sont les suivants:

niveau maximal de pression sonore: 99 dB(A)
