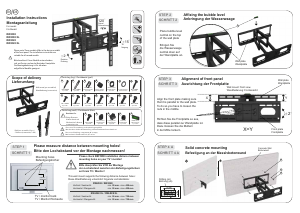

Bedienungsanleitung Ricoo S0874 Wandhalterung

Bedienungsanleitung

1

2

120

°

Swivel

Schwenkung

±

15

°

Tilt

Neigung

Affixing the bubble level

Anbringung der Wasserwaage

Place bubble level

central on the top

of the wall plate

Bringen Sie

die Wasserwaage

zentral oben auf

der Wandplatte an.

Wall plate

Wandplatte

±

2

°

Rotation

Drehung

T

!

Please measure distance between mounting holes!

Bitte den Lochabstand vor der Montage nachmessen!

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes:

Diese Wandhalterung unterstützt folgende Lochabstände:

Vertical / Senkrecht:

Horizontal / Waagerecht:

min. 50 mm - max. 400 mm

min. 55 mm - max. 400 mm

Vertical / Senkrecht:

Horizontal / Waagerecht:

min. 50 mm - max. 700 mm

min. 55 mm - max. 700 mm

RW-R08 / RW-R28

RW-R08 XL / RW-R28 XL

SCHRITT 1

STEP 1

50 mm

10

mm

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling (x6)

Bohrung (x6)

1

SCHRITT 4 A

STEP

4

A

2



E

A

SCHRITT 2

STEP

2

B

Align the front plate making sure

that it is parallel to the wall plate.

To do so you have to loosen the

nuts in the middle.

Richten Sie die Frontplatte so aus,

dass diese parallel zur Wandplatte ist.

Dazu müssen Sie die Muttern

in der Mitte lockern.

Wall mount: front view

Wandhalterung: Frontansicht

Front plate

Frontplatte

Wall plate

Wandplatte

X Y

X=Y

--------------------------------------------------------------------------------

--------------------------------------------------------------------------------

Alignment of front panel

Ausrichtung der Frontplatte

±

2

°

Installation Instructions

Montageanleitung

For model:

Für Modell:

RW-R08

RW-R08 XL

RW-R28

RW-R28 XL

Please note: These models dier in the design or width

of the front panel. The installation instructions are

suitable for all named models.

Bitte beachten!: Diese Modelle unterscheiden

sich am Design und an der Breite der Frontplatte.

Die Montageanleitung ist für alle oben

aufgeführte Modelle geeignet.

!

SCHRITT 3

STEP

3

Plastic bag (big) / Plastikbeutel (groß)

Scope of delivery

Lieferumfang

Wall mount (pre-assembled)

Wandhalterung (vormontiert)

Rails (pre-assembled, 2 pcs.)

Schienen (vormontiert, 2 Stk.)

Plastic cylinder

Plastikzylinder

Please note: Plastik bag compartment „O“ is empty

Bitte beachten!: Plastikbeutel-Fach „O“ ist leer.

!

A B C D E

H

I

J

K

L

M5 x 30MM

4 pcs/Stk.

M4 x 16MM

4 pcs/Stk.

M5 x 16MM

4 pcs/Stk.

M6 x 30MM

4 pcs/Stk.

M6 x 16MM

4 pcs/Stk.

Metal washer

Metallscheibe

4 pcs/Stk.

S10 x 50MM

6 pcs/Stk.

M8 x 50MM

6 pcs/Stk.

Plain washer

Unterlegscheibe

4 pcs/Stk.

M N

M8 x 30MM

4 pcs/Stk.

M8 x 16MM

4 pcs/Stk.

Please note: The numbering on the plastic bag may dier!

Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!

!

F

Toothed washer

Zahnscheiben

G

M4 x 30MM

4 pcs/Stk.

Plastic bag (small) / Plastikbeutel (klein)

Beachten Sie:

Einige Elemente

können bereits ab

Werk an den Schienen

vormontiert sein.

!

P Q R S T

M6 x 15MM

4 pcs/Stk.

Plastic washer

Plastikscheibe

4 pcs/Stk.

Bubble Level

Wasserwaage

1 pcs/Stk.

Locking knob

Feststellknauf

2 pcs/Stk.

Metal nut

Metallmutter

2 pcs/Stk.
