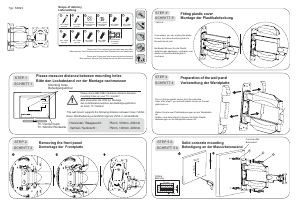

Bedienungsanleitung Ricoo S0822 Wandhalterung

Bedienungsanleitung

1

2

Typ: S0822

!

Please measure distance between mounting holes

Bitte den Lochabstand vor der Montage nachmessen

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes / VESA:

Diese Wandhalterung unterstützt folgende VESA / Lochabstände:

Horizontal / Waagerecht:

75mm, 100mm, 200mm

Vertical / Senkrecht :

SCHRITT 1

STEP 1

75mm, 100mm, 200mm

SCHRITT 2

STEP 2

Preparation of the wall panel

Vorbereitung der Wandplatte

SCHRITT 4

STEP

4

A B

C D E F

H

I

JG

M5 x 30MM

4 pcs/Stk.

M5 x 16MM

4 pcs/Stk.

M6 x 30MM

4 pcs/Stk.

M6 x 16MM

4 pcs/Stk.

M8 x 30MM

4 pcs/Stk.

M8 x 16MM

4 pcs/Stk.

S8 x 50MM

4 pcs/Stk.

M6 x 50MM

4 pcs/Stk.

Please note: The numbering on the plastic bag may differ!

Bitte beachten: Die Durchnummerierung auf dem Plastikbeutel kann abweichen!

Plastic cylinder

Plastikzylinder

8 pcs/Stk.

Plain washers

Unterlegscheiben

4pcs/Stk.

Scope of delivery

Lieferumfang

G1

Removing the front panel

Demontage der Frontplatte

1

2

Basic framework

Grundgerüst

1 pcs/Stk.

SCHRITT 5 A

STEP 5 A

50 mm

8

mm

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling

Bohrung

1

2

1

2

3

Fitting plastic cover

Montage der Plastikabdeckung

SCHRITT 3*

STEP

3*

* optional

If necessary, you can unplug the plastic

covers, turn around and plug back to

the wall mount joint.

Bei Bedarf können Sie die Plastik-

abdeckungen abstecken, umdrehen und

wieder an das Wandhaltergelenk

montieren.

Pull out the two plastic covers from the wall plate.

Later, after step 8, you put both plastic covers on the wall

plate back on.

Ziehen Sie die zwei Plastikabdeckungen an der Wandplatte

ab.

Später, nach dem Schritt 8, stecken Sie beide Plastik-

abdeckungen an die Wandplatte wieder auf.

C

A

B

275mm

45mm

Please note: Some parts may already be factory-mounted!

Bitte beachten: Manche Teile können bereits ab Werk montiert sein!
