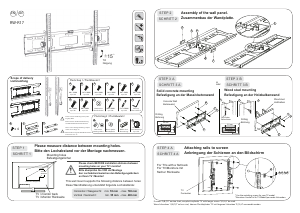

Bedienungsanleitung Ricoo N1774 Wandhalterung

Bedienungsanleitung

!

Please measure distance between mounting holes.

Bitte den Lochabstand vor der Montage nachmessen.

Horizontal / Waagerecht

Vertical /

Senkrecht

TV / monitor back

TV / Monitor Rückseite

Mounting holes

Befestigungslöcher

Please check BEFORE installation distance between

mounting holes on your TV / monitor!

Bitte überprüfen Sie VOR der Montage

den Lochabstand zwischen den Befestigungslöchern

an Ihrem TV / Monitor!

This wall mount supports the following distance between holes:

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Waagerecht: min. 55 mm - max. 700 mm

Vertical / Senkrecht: min. 55 mm - max. 400 mm

SCHRITT 1

STEP 1

1

2

±

15

°

Tilt

Neigung

50 mm

10 mm

SCHRITT 3 A

STEP 3 A

Solid concrete mounting

Befestigung an der Massivbetonwand

Concrete Wall

Betonwand

Drilling

Bohrung

SCHRITT 3 B

STEP 3 B

Wood stud mounting

Befestigung an der Holzbalkenwand

or

oder

Wood stud

Holzbalken

Stud finder

Balkenfinder

50 mm

6

mm

Drilling

Bohrung

1

2

3

P

P

SCHRITT 4 A

STEP 4 A

Attaching rails to screen

Anbringung der Schienen an den Bildschirm

For TVs with a flat back

Für TV/Monitore mit

flacher Rückseite

M

TV

Fernseher

EN DE

/

A

B

C D

, , ,

K

I

J

I

J

* Use the matching screws for your TV model.

* Benutzen Sie die für Ihr TV-Modell passende Schrauben.

*

RW-R17

Scope of delivery

Lieferumfang

Please note: Following Plastik bag compart-

ments can be empty: “O“

Bitte beachten: Folgende Plastikbeutel-Fächer

können leer sein: “O“

!

Please note: The numbering on the plastic

bag may dier!

Bitte beachten: die Durchnummerierung

auf dem Plastikbeutel kann abweichen!

!

Plastic bag 1 / Plastikbeutel 1

A B C D E F

H I J K

G

M5 x 30MM

4 pcs/Stk.

M4 x 16MM

4 pcs/Stk.

M5 x 16MM

4 pcs/Stk.

M6 x 30MM

4 pcs/Stk.

M6 x 16MM

4 pcs/Stk.

M8 x 30MM

4 pcs/Stk.

M8 x 16MM

4 pcs/Stk.

M4 x 30MM

4 pcs/Stk.

Metal washer

Metallscheiben

S10 x 50MM

6 pcs/Stk.

M8 x 50MM

6 pcs/Stk.

Bubble level

Wasserwaage

Plastic cylinder

Plastikzylinder

M N

Plain washer

Unterlegscheibe

Plastic bag 2 / Plastikbeutel 2

P

Q

Plastik knob

Kuststodrehknopf

2 pcs/Stk.

L

Allen key

Inbussschlüssel

Wenn Schrauben "A,B,C,D" zu kurz sind, können Plastikzylinder "N" mit längeren Schrauben "E,F,G,H" verwendet werden.

If screws "A,B,C,D" are too short, can plastic cylinder "N" with longer screws "E,F,G,H" be used.

x 4

S

T

R

T

S

L

R

S

T

Assembly of the wall panel.

Zusammenbau der Wandplatte.

SCHRITT 2

STEP 2
