Bedienungsanleitung REV VD-4420A Türsprechanlage

Bedienungsanleitung

DIE MODELLE

VD-4410A (1-Familienhaus)

VD-4420A (2-Familienhaus)

unterscheiden sich nur in der Anzahl der Innenstationen und Taster auf der Außensprechstelle. Technisch sind sie

identisch.

Diese Anlagen zeichnen sich durch einfache Montage und Bedienung aus. Die Außensprechstelle ist im Außenbereich

einsetzbar und für Aufputzmontage vorgesehen. Die Verbindung zwischen der Außensprechstelle und der Innenstation/

den Innenstationen erfolgt jeweils mit einer 2-Drahtleitung (Querschnitt 0,75mm²) und kann bis auf ca. 70m verlängert

werden.

Bei der Verwendung eines handelsüblichen elektrischen Türöffners kann die Eingangstür ebenfalls über eine

2-Drahtleitung (pro Innenstation) mit einer separaten Taste an der Innenstation geöffnet werden. Hierzu ist nur eine

2-Drahtleitung von der Außensprechstelle zum Türöffner zu verlegen.

Lieferumfang (Abb. 1):

VD-4410A(1-Familienhaus)

1x Innenstation (2)

1x Außensprechstelle (1) (mit einem Klingeltaster)

1x Schutzgehäuse für Außensprechstelle

1x Gleichstromnetzteil (13)

1x Winkel (14) (zur Befestigung)

1x Westernstecker

1x Lüsterklemme (8)

2x Abdeckplatten (mit 8x Schrauben)

10x Schrauben

8x Dübel

VD-4420A (2-Familienhaus)

2x Innenstation (2)

1x Außensprechstelle (1) (mit zwei Klingeltastern)

1x Schutzgehäuse für Außensprechstelle

2x Gleichstromnetzteil (13)

2x Winkel (14) (zur Befestigung)

1x Westernstecker

1x Lüsterklemme (8)

3x Abdeckplatten (mit 12x Schrauben)

14x Schrauben

11x Dübel

Dieses Produkt darf nur von einer Elektro-Fachkraft installiert werden!

A. Vorbereitung zur Montage von Außensprechstelle (1) und Innenstation(en) (2) (Abb. 2)

Bevor Sie die Außensprechstelle und die Innenstation(en) befestigen, sollte eine geeignete Stelle ausgesucht werden.

Ermitteln Sie die Leitungslänge, welche 70m nicht überschreiten darf.

Achtung: Die Leitung darf nicht direkt neben Netzleitungen verlegt werden. Um Störungen zu vermeiden, bitte einen

Abstand von ca.10cm einhalten.

Eine Netzsteckdose für das Gleichstromnetzteil (13) der Innenstation(en) sollte in der Nähe der Innenstationsbefestigung

vorhanden sein.

A.1. Kabelverlegung oder Verlängerung

Die Anschlusskabel müssen zum Befestigungsort der Innenstation(en) verlegt werden, wenn noch keine Leitung vorhan-

den ist. Achten Sie auf eine ausreichende Länge für die Anschlussmontage. Ist eine Verlängerung erforderlich, kann diese

mit einer handelsüblichem 2-Drahtleitung (Querschnitt 0,75mm²) (nicht im Lieferumfang enthalten) auf insgesamt ca.

70m Kabellänge durchgeführt werden.

Achten Sie bei der Installation auf korrekten Anschluss (Abb. 5).

Hinweis zu VD-4420A: Pro Innenstation muss jeweils eine seperate 2-Drahtleitung gelegt werden.

A.2. Montage der Außensprechstelle (1) (Abb. 3, 4, 5)

Markieren Sie anhand des Schutzgehäuses die benötigten Bohrlöcher an der Wand und bohren Sie anschliessend mit

einem 6mm-Bohrer ca. 40mm tief. Stecken Sie jeweils einen Dübel in die Löcher und schrauben Sie das Schutzgehäuse

an die Wand. Achten Sie darauf, dass die oberen Abstandhalter des Schutzgehäuses nicht durch die beiden Schrauben

zusammengedrückt werden, die Schraubenköpfe (Rundkopf) sollen an den Abstandhaltern des Schutzgehäuses anlie-

gen. Die Anschlussdrähte werden durch das Loch des Schutzgehäuses geführt und dann an der Außensprechstelle ange-

schlossen. Anschließend wird die Abdeckplatte festgeschraubt. (Abb. 4)

Soll auch ein Türöffner angeschlossen werden, ist eine zusätzliche 2-Drahtleitung von der Außensprechstelle zu verlegen.

(Abb. 5)

Hinweise:

• Sollten Sie bereits eine 2-Draht-Türklingelanlage verwenden, so können Sie ohne weitere Leitungsinstallation diese

zwei vorhandenen Leitungen für den Anschluss der Außensprechstelle verwenden. Auch das Türöffnersignal

wird über die selben zwei Leitungen übertragen. Die Anschlussleitungen sollten sich möglichst direkt hinter der

Außensprechstelle befinden. Dadurch sind sie besser gegen Beschädigungen geschützt.

• Die Befestigung der Außensprechstelle muss in einem regen- und spritzwassergeschützten Bereich erfolgen,

oder es muss eine entsprechende Abdeckung bzw. Überdachung angebracht werden.

• Die/Der Klingeltaster mit Namensshild ist/sind bei Dunkelheit beleuchtet.

A.3. Montage einer Innenstation (2) (Abb. 3, 4, 5)

Die Innenstation wird mit Schrauben befestigt. Um die Löcher für die Schrauben zu bohren, können Sie die beige-

legte Bohrschablone verwenden. Stecken Sie in die Löcher jeweils einen Dübel und schrauben Sie die beiden oberen

Schrauben (Rundkopf) so weit in die Wand, dass zwischen den Schraubköpfen und der Wand jeweils noch 3-4mm Platz

ist. An dem unteren Loch wird der Winkel (14) festgeschraubt.

Jetzt können Sie die Leitung an die dafür vorgesehenen oberen Schraubklemmen anschliessen (Abb. 5), die Abdeckplatte

festschrauben (Abb. 4) und die Innenstation an den zwei Schrauben einhängen. Der Winkel (14) sollte jetzt am Gerät an

die dafür vorgesehene Vertiefung passen und dort verschraubt werden. Eventuell muss der Winkel noch etwas nachjus-

tiert werden und/oder die beiden oberen Schrauben (Rundkopf) etwas weiter hinein-/hinausgeschraubt werden.

Hinweis:

• Es muss für jede Innenstation ein seperates Gleichstromnetzteil verwendet werden!

• Das Netzteil (13) muss 15VDC und mindestens 1A liefern.

• Sollten Sie für die Stromversorgung der Innenstation nicht das beigelegte Gleichstromnetzteil verwenden wollen,

können Sie die alternative Stromversorgung (20) (Abb. 5) verwenden.

• Für die Monate der Innenstation wird kein Schutzgehäuse benötigt.

• Der Schalter (16) muss immer auf OFF stehen.

ACHTUNG: Niemals direkt an Netzspannung anschließen!

A.4. Erweiterung der Innenstation um eine sekundäre Innenstation

Sie haben die Möglichkeit die Innenstation um eine sekundäre Innenstation zu erweitern. Diese liegt dieser Packung nicht

bei. Schließen Sie hierzu die beigelegten Westernstecker (einer je Innenstation) an den beiden Innenstationen an, die Sie

miteinander verbinden möchten. Verwenden Sie zum Verbinden der Westernstecker-Adern die beigelegte Lüsterklemme

(8) und achten Sie auf die farbliche Belegung. Eine separate Stromversorgung der sekundären Innenstation ist nicht not-

wendig, vorausgesetzt die Haupt-Innenstation wird mit Strom versorgt.

A.5. Anschluss an einen vorhandenen Türöffner (Abb. 5)

Bei der Verwendung eines elektrischen Türöffners mit den unten angegebenen Spezifikationen kann die Eingangstür über

eine 2-Drahtleitung, die von der Außensprechstelle zum Türöffner gelegt werden muss, mit der Taste »« (12) an der

Innenstation geöffnet werden. Der Türöffner muss mit 12VDC betrieben werden können und darf maximal 1A benötigen.

B. Bedienung

Wenn der Besucher den Klingeltaster (6) der Türsprechstelle betätigt, ertönt der Klingelton an der zugehörigen

Innenstation und der Monitor schaltet sich ein. Um mit dem Besucher sprechen zu können, müssen Sie die Taste

» «(11) drücken. Ist ein Türöffner angeschlossen, kann durch Drücken der Taste »« (12) die Tür geöffnet werden.

Wird die Taste » « (11) erneut gedrückt, schaltet sich der Monitor ab und die Türsprechanlage befindet sich wieder im

Standby-Betrieb. Durch drücken der Taste »« (18) haben Sie jederzeit die Möglichkeit, den Eingangsbereich zu überwa-

chen, ohne das jemand den Klingeltaster betätigt hat (stille Überwachung). Der Erfassungswinkel der Außensprechstelle

beträgt ca. 50°. Der Monitor schaltet sich nach ca. 1 Minute automatisch ab.

Hinweis Sicherheitstechnik:

Um eine ungewollte Türöffnung von innen zu vermeiden (z.B. durch Kinder), kann die Tür erst geöffnet werden, nachdem

der Monitor aktiviert wurde, entweder durch Klingeln an der Außensprechstelle oder durch Drücken der Taste »« für

stille Überwachung (18).

Die Klingel-Lautstärke wird mit dem seitlich angebrachten Schiebeschalter (15) an der Innenstation eingestellt. Mit dem

Melodiewahlschalter (17) kann der Klingelton ausgewählt werden. Es stehen 3 verschiedene Melodien zur Verfügung.

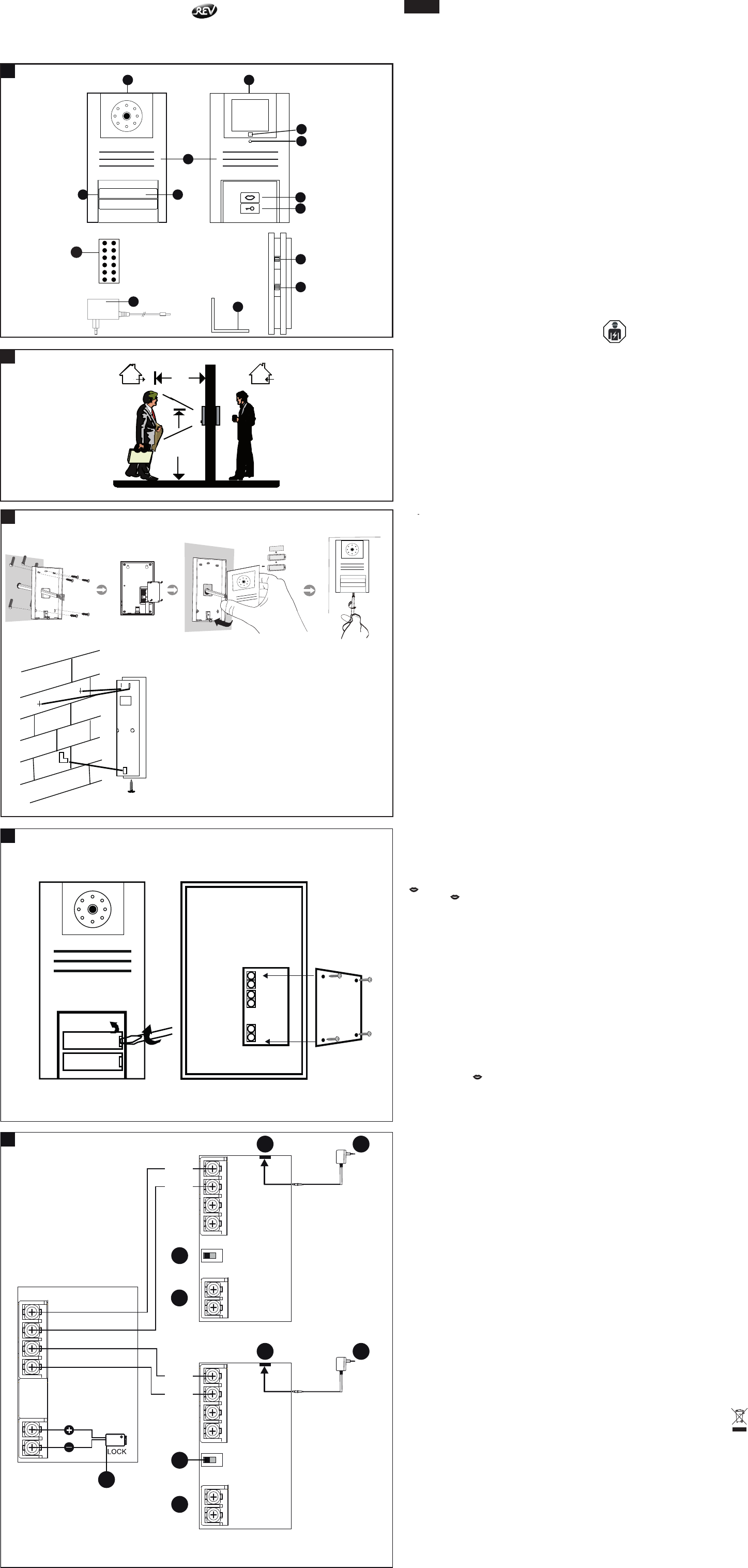

C. Abbildungen

1. Außensprechstelle

2. Innenstation

3. Namensschild

4. Lautsprecher

5. Netz-Kontrolle (Power)

6. Klingeltaster

7. Aufhängung

8. Lüsterklemme

9. Vertiefung für Winkel

10. Stromversorgungsbuchse

11. Sprechen-Taste » «

12. Türöffner-Taste »«

13. Gleichstromnetzteil

14. Winkel

15. Lautstärkeschalter (laut/leise)

16. Schalter (ON/OFF)

17. Melodiewahlschalter

18. Taste für stille Überwachung »«

19. Türöffner

20. alternative Stromversorgungsmöglichkeit

D. Hinweise

Hinweise zur CE-Konformität:

Unter Einwirkung von starken statischen, elektrischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen,

Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsbeeinträchtigungen der Geräte (des Gerätes) kommen.

Reinigung und Pflege:

Netzbetriebene Geräte vor dem Reinigen vom Netz trennen (Stecker ziehen). Die Oberfläche des Gehäuses kann mit

einem mit Seifenlauge angefeuchteten fusselfreien weichen Tuch gereinigt werden. Verwenden Sie keine Scheuermittel

oder Chemikalien. Staubablagerungen an Lüftungsschlitzen nur mit einem Pinsel lösen und gegebenenfalls mit einem

Staubsauger absaugen. Die Saugdüse dabei nicht direkt an das Gerät halten.

Sicherheitshinweise:

Bei Beschädigung von Gehäusen, Steckern, Netzkabeln oder Isolationsschäden, Geräte sofort außer Betrieb nehmen

und Netzleitungen abziehen. STROMSCHLAG - LEBENSGEFAHR. (Netzstecker aus der Steckdose ziehen!) Schäden

sofort durch Fachmann beheben lassen!

Keine eigenen Reparaturversuche durchführen!

E. Technische Daten

Netzadapter: 100-240V~ 50/60Hz

15VDC/1000mA

Bereitschaft: 0,6W je Innenstation

In Betrieb: 6W

Betriebstemperatur: -10°C bis +45°C

Klingel-Lautstärke: max. 80dB (A) / 0,3 Meter

Türöffneranschluß: 12VDC, max. 1A*

* Der Türöffner muss diesen Spezifikationen entsprechen.

Änderungen ohne Ankündigung vorbehalten. Im Rahmen unserer Produktpflege und Geräteoptimierung, kann der Inhalt

von den Verpackungsangaben abweichen.

WEEE-Entsorgungshinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten

Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten

Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr

nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES

EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter

www.rev.biz über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an service@rev.biz.

Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verwei-

gern müssen.

DE

FARBVIDEOSPRECHANLAGE 3,4“ FARBDISPLAY

08.17

REV Ritter GmbH • Frankenstraße 1-4 • 63776 Mömbris • Germany • www.rev.biz • E-Mail: service@rev.biz

• Service-Telefon: +49 900 117-1070*

• Service-Fax: +49 180 500 7410

*36 ct/Min aus dem deutschen Festnetz, Mobilfunkpreise abweichend

TÜRSPRECHANLAGE VIDEO

3,4“ FARBDISPLAY

Bedienungsanleitung

Typ: VD-4410A

VD-4420A

REV Ritter GmbH • Frankenstr. 1 - 4

D-63776 Mömbris • www.rev.biz

1

18

5

H I

L O

123

4

6

3

1 2

11

12

13

14

15

17

1

2

80cm

165

cm

50°

2

7

9

3

x

x

x

x

x

x

Außensprechstelle /

Außensprechstelle Innensprechstelle

Innenstation:

Namensschild wechseln

Black

Re d

Black

Red

+

-

1

2

Außensprechstelle:

4

ON

Black

Red

ON

Black

Red

Außensprechstelle

Innenstation (1)

+

-

Innenstation (2)

19

DC EXTERN

DC EXTERN

10

10

13

16

20

16

20

13

5

+

-

8

15VDC

min.1A

15VDC

min.1A

1

18

5

H I

L O

123

4

6

3

1 2

11

12

13

14

15

17

1

2

80cm

165

cm

50°

2

7

9

3

x

x

x

x

x

x

Außensprechstelle /

Außensprechstelle Innensprechstelle

Innenstation:

Namensschild wechseln

Black

Re d

Black

Red

+

-

1

2

Außensprechstelle:

4

ON

Black

Red

ON

Black

Red

Außensprechstelle

Innenstation (1)

+

-

Innenstation (2)

19

DC EXTERN

DC EXTERN

10

10

13

16

20

16

20

13

5

+

-

8

15VDC

min.1A

15VDC

min.1A

80cm

165

cm

50°

2

MR H ONG

MR H ONG

Außensprechstelle

1

2

3

Innensprechstelle
