Bedienungsanleitung Powerfix IAN 295694 Fliegengitter

Bedienungsanleitung

Schieben Sie die Bohrschablone O auf das Mittelprofil

D. Achten Sie dabei auf die Lage des Profils (siehe

Skizze). Bohren Sie am Punkt A der Schablone O mit

einem Bohrer (Ø 6 mm) durch das Profil.

Legen Sie die beiden unteren Höhenprofile B2 mit

den Nuten nach oben auf. Legen Sie den Magnet N

in den unteren linken Kunststoffverbinder T1 ein und

verbinden diesen mit dem Profil B2. Verbinden Sie

den rechten Kunststoffverbinder T2 mit dem Profil B2.

Verwenden Sie vorsichtig einen Gummihammer.

Verschrauben Sie das rechte Profil B2 und das Tritt-

blech E mittels Schrauben P1 durch die Bohrungen.

Ziehen Sie die Schrauben handfest an. Bei zu starkem

Anschrauben kann das Profil beschädigt werden.

Poussez le gabarit de perçage O sur le profilé central

D. Ce faisant, veillez à la position du profilé (voir cro-

quis). Percez à travers le profilé au point A du gabarit

O à l’aide d’une perceuse (Ø 6mm).

Disposez les deux profilés de hauteur inférieurs B2

rainures vers le haut. Introduisez l’aimant N dans le

connecteur en plastique gauche T1 et reliez-le avec le

profilé B2. Reliez le connecteur en plastique droit T2

avec le profilé B2. Utilisez un marteau en caoutchouc,

avec précaution.

Vissez le profilé droit B2 et la tôle de marchepied E

au moyen de vis P1 à travers les perçages. Serrez

les vis à la main. Si vous serrez trop fort, vous risquez

d’endommager le profilé.

Spingere la sagoma di foratura O sul profilo centrale

D. Tenere conto della posizione del profilo (vedere

schizzo). Eseguire un foro nel punto A della sagoma

O con un trapano (Ø 6 mm) attraverso il profilo.

Applicare i due profili in altezza inferiori B2 con le

scanalature verso l’alto. Inserire il magnete N nel rac-

cordo in plastica inferiore sinistro T1 e collegarlo con

il profilo B2. Collegare il raccordo in plastica destro

T2 con il profilo B2. Utilizzare un martello in gomma

con cautela.

Avvitare il profilo destro B2 e il calpestio E con le viti

P1 attraverso i fori. Serrare le viti a mano. Se il ser-

raggio è eccessivo il profilo può essere danneggiato.

DE

FR

IT

Messen Sie die lichte Breite B indem Sie den

horizontalen Innenabstand der geöffneten Tür

messen. Messen Sie die lichte Höhe H indem Sie den

vertikalen Innenabstand der geöffneten Tür messen.

Achtung: Für den Einbau der Tür benötigen Sie oben

eine Auflagefläche von mindestens 45 mm, unten min-

destens 15 mm, auf der Scharnierseite 45 mm, auf der

Griffseite 35 mm.

Kürzen Sie das Stoßblech E laut Formel und entgraten

Sie die Schnittstelle mit einer Feile:

E: Breite B –10 mm

Beispiel: gemessene lichte Breite 800 mm

E: 800 – 10 mm = 790 mm

Achtung: Verletzungsgefahr! Verwenden Sie die

Säge vorsichtig.

Kürzen Sie die Profile laut Formel und entgraten Sie die

Schnittstellen mit einer Feile:

2 x B1:

2 x B2:

(H – 40 mm)

2

C: B – 10 mm

D: B – 8 mm

Beispiel: gemessene lichte Höhe 2.000 mm

B1, B2: (2.000 mm – 40mm) / 2 = 980 mm

Mesurez la largeur intérieureB en mesurant

l’écart horizontal à l’intérieur de la porte

ouverte. Mesurez la hauteur intérieureH en mesurant

l’écart vertical à l’intérieur de la porte ouverte.

Attention: Pour l’installation de la porte, vous avez

besoin en haut d’une surface d’appui d’au moins

45mm, en bas d’au moins 15mm, sur le côté de la

charnière d’au moins 45mm, sur le côté de la poignée

35mm.

Raccourcissez la tôle de jonction E en suivant la for-

mule et ébavurez l’interface à l’aide d’une lime:

E: LargeurB –10mm

Exemple: largeur intérieure mesurée 800mm

E: 800–10 mm=790mm

Attention: risque de blessure! Utilisez la scie avec

précaution.

Raccourcissez les profilés en suivant la formule et éba-

vurez les interfaces à l’aide d’une lime:

2 x B1:

2 x B2:

(H – 40mm)

2

C : B– 10mm

D: B– 8 mm

Exemple: hauteur intérieure mesurée 2000mm

B1, B2: (2000mm – 40mm) / 2 = 980mm

Misurare la larghezza libera B, rilevando la

distanza interna orizzontale della porta aperta.

Misurare l’altezza libera H, rilevando la distanza

interna verticale della porta aperta.

Attenzione: Per l’installazione della porta è neces-

saria una superficie di appoggio superiore di almeno

45 mm, in basso di almeno 15 mm sul lato cerniera

45 mm sul lato maniglia 35 mm.a

Accorciare lo zoccolino E secondo la formula e sbava-

re il punto di taglio con una lima:

E: Larghezza B - 10 mm

Esempio: larghezza libera misurata 800 mm

E: 800 – 10 mm = 790 mm

Attenzione: Pericolo di lesioni! Utilizzare la sega

con cautela.

Accorciare i profili secondo la formula e sbavare i

punti di taglio con una lima:

2 x B1:

2 x B2:

(H – 40 mm)

2

C: B – 10 mm

D: B – 8 mm

Esempio: altezza libera misurata 2.000 mm

B1, B2: (2.000 mm – 40mm) / 2 = 980 mm

DE

FR

IT

Verbinden Sie die beiden oberen Höhenprofile

B1 mit den Verbindern V am Mittelprofil D.

Schieben Sie die Dichtungsbürsten F2 (5 mm) auf

beiden Seiten von oben nach unten in die äußereNut

der Profile B1 und B2.

Schneiden Sie die beiden Dichtungsbürsten F2 oben

mit einem Überstand von 30 mm ab.

Reliez les deux profilés de hauteur supérieurs

B1 avec les raccords V au profilé central D.

Poussez les joints brosse F2 (5mm) sur les deux côtés

de haut en bas dans la rainure extérieure des profilés

B1 et B2.

Coupez les deux joints brosse F2 en haut avec un

dépassement de 30mm.

Collegare i due profili in altezza superiori B1

con i raccordi V al profilo centrale D.

Spingere le guarnizioni a spazzola F2 (5 mm) su en-

trambi i lati dall’alto in basso nella scanalatura esterna

dei profili B1 e B2.

Tagliare le due guarnizioni a spazzola F2 con una

sporgenza di 30 mm.

FR

1. Introduction

Félicitations!

Vous venez d’acquérir un produit haut de gamme.

Familiarisez-vous avec le produit avant le montage

et la première mise en service. Lisez attentivement le

présent manuel de montage ainsi que les consignes de

sécurité. Utilisez le produit uniquement comme décrit et

pour les domaines d’utilisation indiqués. Conservez ce

manuel. En cas de transmission du produit à des tiers,

remettez-leur tous les documents.

2. Utilisation conforme aux dispositions

Le présent article est prévu pour protéger contre les

insectes volants dans les espaces d’habitat privés.

Toute autre utilisation que celle décrite ou toute modi-

fication du produit n’est pas admise et peut entraîner

des blessures et / ou des dommages au produit. Le

fabricant ne pourra en aucun cas être tenu responsable

des dommages causés dans le cadre d’une utilisation

non conforme ou lors de la procédure de montage. Le

produit n’est pas destiné à un usage commercial. Toute

utilisation de ce produit dans des conditions de gel

risque de l’endommager.

EN CAS DE PROBLÈME OU DE QUESTION

CONCERNANT LE PRODUIT OU LE MON-

TAGE, VEUILLEZ TOUJOURS CONTACTER

NOTRE CENTRE DE SERVICE EN PREMIER

LIEU. NOUS SOMMES HEUREUX DE VOUS AIDER.

3. Données techniques

Dimensions max. du kit de montage:

100 x 210cm

Dimensions intérieures max. de la cham-

branle: 94 x 206cm

Profondeur: 17mm

EN DÉBALLANT LE PRODUIT, VEILLEZ À NE

PAS JETER PAR MÉGARDE DES ÉLÉMENTS

DU MATÉRIEL DE MONTAGE. AU DÉBAL-

LAGE, CONTRÔLEZ L’EXHAUSTIVITÉ ET

L’ÉTAT IRRÉPROCHABLE DU PRODUIT ET DE TOUS LES

COMPOSANTS CONTENUS DANS LA LIVRAISON.

N’ASSEMBLEZ PAS LE PRODUIT SI LA LIVRAISON

N’EST PAS COMPLÈTE.

4. Consignes de sécurité

DANGER DE MORT ET D’ACCI-

DENT POUR LES NOURISSONS ET

LES ENFANTS!

Ne laissez jamais les enfants s’approcher du matériel

d’emballage et du produit sans surveillance. Il existe un

risque d’étouffement dû au matériel d’emballage et un

danger de mort par strangulation. Les enfants sous-es-

timent souvent les dangers. Tenir hors de la portée des

enfants. Le produit n’est pas un jouet.

ATTENTION RISQUE DE BLESSURE!

Assurez-vous que tous les composants sont montés

correctement et sans dommages. Il existe un risque

de blessure en cas de montage incorrect. Les pièces

endommagées peuvent influencer la sécurité et la

fonction du produit.

5. Montage

M1: Ouverture de la porte gauche (1 – 37)

M2: Ouverture de la porte droite (1 – 37)

Respectez les consignes de sécurité!

6. Nettoyage et entretien

• N’utilisez pas de produits d’entretien agressifs ou

abrasifs.

• Nettoyez la toile en fibre de verre et le cadre à

l’aide d’un chiffon non pelucheux, légèrement

humide.

• Nettoyez la porte moustiquaire de manière régulière.

• Utilisez, si besoin, un produit d’entretien doux.

7. Élimination

L’emballage est composé de matières

écologiques. Éliminez-le dans les conteneurs

de recyclage à votre disposition. Vous

obtiendrez plus d’informations sur les

possibilités d’éliminer le produit usagé auprès de votre

commune ou de l’administration de la ville.

8. Vidéo de montage

Une vidéo de montage animée est disponible à

l’adresse suivante: www.smartmaxx.info

9. Fabricant / Service

Garantie 5ans.

En cas de garantie et de service, contactez:

Smartmaxx GmbH

Schulzstraße 2c, D -85579 Neubiberg

Assistance téléphonique: +49896784506 - 0

E-mail: office@smartmaxx.info

Pour toute question, veuillez préparer le ticket de caisse

et la référence de l’articleIAN 295694 en tant que

preuve d’achat.

10. FAQ

Est-il possible de monter la porte mousti-

quaire entre une porte et un store?

Oui, à condition que l’espace disponible entre la porte

et le store soit suffisant. Les dimensions correspon-

dantes sont indiquées dans les données techniques /

caractéristiques du produit.

Que faire lorsque des pièces du kit sont man-

quantes / défectueuses?

Si vous constatez l’absence ou la défaillance d’une

pièce indiquée dans le contenu de la livraison, veuillez

nous en informer par e-mail à l’adresse

offi[email protected] en indiquant la référence

de l’article de votre produit et en joignant la preuve

d’achat, ou veuillez utiliser notre formulaire de contact.

Si votre produit est toujours sous garantie, votre article

sera immédiatement remplacé à titre gracieux.

Quelle est la meilleure manière de raccourcir

des profilés en aluminium?

La meilleure manière de raccourcir des profilés en

aluminium est d’utiliser une scie à métaux. Posez

les pièces dans une boîte à onglet, fixez-les sans les

coincer, si besoin à l’aide d’un étau, afin de pou-

voir effectuer une coupe bien droite. Par mesure de

sécurité, nous vous conseillons de porter des gants de

travail. B et H correspondent aux dimensions mesurées

à l’intérieur de la porte (du bord intérieur au bord

intérieur du chambranle).

À quoi dois-je faire attention lors du montage

des baguettes?

Lors du montage des baguettes, le tissu ne doit pas

être trop tendu. Le tissu se tendra de lui-même lors du

serrage. Une tension trop importante risque d’entraîner

une déformation du cadre. Nous vous conseillons de

commencer par fixer les baguettes dans la largeur du

cadre, puis dans la longueur.

Remarque:

Sous réserve d’erreurs, de modifications et de fautes

d’impression.

Version actuelle des instructions disponible en téléchar-

gement au format PDF à l’adresse www.smartmaxx.info

DE

1. Einleitung

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges

Produkt entschieden. Machen Sie sich vor der Mon-

tage und der ersten Inbetriebnahme mit dem Produkt

vertraut. Lesen Sie hierzu aufmerksam die nachfolgen-

de Montageanleitung und die Sicherheitshinweise.

Benutzen Sie das Produkt nur wie beschrieben und für

die angegebenen Einsatzbereiche. Bewahren Sie diese

Anleitung gut auf. Händigen Sie alle Unterlagen bei

Weitergabe des Produkts an Dritte ebenfalls mit aus.

2. Bestimmungsgemäßer Gebrauch

Dieser Artikel ist als Schutz gegen Fluginsekten im pri-

vaten Wohnbereich vorgesehen. Eine andere Verwen-

dung als zuvor beschrieben oder eine Veränderung

des Produkts ist nicht zulässig und kann zu Verletzun-

gen und / oder Beschädigungen des Produkts führen.

Für aus bestimmungswidriger Verwendung entstan-

dene Schäden oder Schäden die durch die Montage

entstehen übernimmt der Hersteller keine Haftung. Das

Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Die Bedienung bei Frost kann das Produkt beschädi-

gen.

BITTE SETZEN SIE SICH BEI PROBLEMEN

ODER RÜCKFRAGEN ZUM PRODUKT ODER

ZUR MONTAGE I MMER ZUNÄCHST MIT

UNSERER SERVICESTELLE IN VERBINDUNG.

WIR HELFEN IHNEN GERNE WEITER.

3. Technische Daten

Max. Bausatzmaß: 100 x 210 cm

Max. Innenmaß des Türstocks: 94 x 206 cm

Einbautiefe: 17 mm

ACHTEN SIE BEIM AUSPACKEN DARAUF,

DASS SIE NICHT VERSEHENTLICH MONTA-

GEMATERIAL WEGWERFEN. KONTROLLIE-

REN SIE UNMITTELBAR NACH DEM AUSPA-

CKEN DEN LIEFERUMFANG AUF VOLLSTÄNDIGKEIT

SOWIE DEN EINWANDFREIEN ZUSTAND DES

PRODUKTS UND ALLER TEILE. MONTIEREN SIE DAS

PRODUKT KEINESFALLS, WENN DER LIEFERUMFANG

NICHT VOLLSTÄNDIG IST.

4. Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbe-

aufsichtigt mit Verpackungsmaterial und Produkt. Es

besteht Erstickungsgefahr durch Verpackungsmaterial

und Lebensgefahr durch Strangulation. Kinder unter-

schätzen häufig die Gefahren. Halten Sie Kinder stets

vom Produkt fern. Das Produkt ist kein Spielzeug.

VORSICHT VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und

sachgerecht montiert sind. Bei unsachgemäßer Monta-

ge besteht Verletzungsgefahr. Beschädigte Teile können

die Sicherheit und Funktion beeinflussen.

5. Montage

M1: Tür links öffnend (1 – 37)

M2: Tür rechts öffnend (1 – 37)

Beachten Sie die Sicherheitshinweise!

6. Reinigung und Pflege

• Verwenden Sie keinesfalls ätzende oder scheuernde

Reinigungsmittel.

• Reinigen Sie Fiberglasgewebe und Rahmen mit

einem fusselfreien, leicht angefeuchteten Tuch.

• Reinigen Sie die Insektenschutz-Tür in regelmäßigen

Abständen.

• Verwenden Sie ggf. ein mildes Reinigungsmittel.

7. Entsorgung

Die Verpackung besteht aus umweltfreundli-

chen Materialien. Entsorgen Sie diese in den

örtlichen Recyclingbehältern. Möglichkeiten

zur Entsorgung des ausgedienten Produkts

erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

8. Montagevideo

Ein animiertes Montagevideo finden Sie unter:

www.smartmaxx.info

9. Hersteller / Service

5 Jahre Garantie.

Bei Service und Garantiefall kontaktieren Sie:

Smartmaxx GmbH

Schulzstraße 2c, D -85579 Neubiberg

Hotline: +49 896 784 506 - 0

E-Mail: offi[email protected]

Bitte halten Sie für alle Anfragen den Kassenbon und

die Artikelnummer IAN 295694 als Nachweis für

den Kauf bereit.

10. FAQ

Eignet sich die Insektenschutz-Tür zur Monta-

ge zwischen Tür und Rollladen?

Ja, sofern der Zwischenraum zwischen Tür und Rollla-

den ausreichend ist. Die entsprechenden Maße finden

Sie in den jeweiligen Produktangaben / technischen

Daten.

Was tun, wenn Teile im Bausatz fehlen / de-

fekt sind?

Stellen Sie fest, dass ein im Lieferumfang aufgeführtes

Teil fehlt oder defekt ist, teilen Sie uns dieses unter

Übermittlung der Artikelnummer Ihres Produkts und des

Kaufbeleges via E- Mail an offi[email protected] mit

oder nutzen Sie unser Kontaktformular. Sie erhalten

innerhalb der Gewährleistungszeit umgehend kostenlos

Ersatz.

Wie kürze ich Aluminiumprofile am besten?

Verwenden Sie zum Kürzen von Aluminiumprofilen am

besten eine Eisensäge. Legen Sie die Teile in eine Geh-

rungslade, fixieren diese ohne zu quetschen ggf. mit

einer Schraubzwinge, um einen exakt geraden Schnitt

zu erzielen. Als Sicherheitsmaßnahme verweisen wir

auf das Tragen von Arbeitshandschuhen. B und H sind

die gemessenen lichten Maße der Tür (Innenkante zu

Innenkante des Türstocks).

Was ist beim Anbringen der Klemmleisten zu

beachten?

Das Gewebe darf bei der Montage der Klemmleisten

nicht zusätzlich gespannt werden. Durch den Klemm-

vorgang spannt sich das Gewebe von selbst. Zusätz-

liche Spannung kann zu einem Verzug des Rahmens

führen. Wir empfehlen, die Klemmleisten zuerst an

den Breit- und anschließend an den Längsseiten des

Rahmens zu fixieren.

Hinweis:

Irrtümer, Änderungen und Druckfehler vorbehalten.

Aktuelle Version der Anleitung als PDF Download unter

www.smartmaxx.info

IT

1. Introduzione

Congratulazioni!

Acquistando questo articolo avete scelto un prodotto di

alta qualità. Si prega di familiarizzare con il prodotto

prima del montaggio e della prima messa in funzione.

Leggere attentamente le seguenti istruzioni di montag-

gio e le avvertenze di sicurezza. Utilizzare il prodotto

soltanto come descritto ed esclusivamente per gli scopi

designati. Conservare con cura queste istruzioni. In

caso di cessione del prodotto a terzi, consegnare

anche tutta la documentazione.

2. Utilizzo conforme alla destinazione

d’uso

Questo articolo è designato come protezione da

insetti volanti in ambito domestico. Un altro utilizzo

diverso da quello descritto o una modifica del prodotto

non sono consentiti e possono provocare lesioni e/o

danni al prodotto. Il produttore non si assume alcuna

responsabilità per danni derivanti da un utilizzo non

conforme alla destinazione d’uso o dal montaggio. Il

prodotto non è destinato ad uso in ambito aziendale.

Il prodotto può subire danni se utilizzato in presenza

di gelo.

PER PROBLEMI O DOMANDE RELATIVI AL

PRODOTTO O AL MONTAGGIO, VI PRE-

GHIAMO DI CONTATTARE SEMPRE IL

NOSTRO SERVIZIO ASSISTENZA. SAREMO

SEMPRE A VOSTRA DISPOSIZIONE.

3. Dati tecnici

Dimensioni massime kit di montaggio:

100 x 210 cm

Dimensioni interne massime del telaio della

porta: 94 x 206 cm

Profondità di incasso: 17 mm

AL DISIMBALLAGGIO DEL PRODOTTO

ASSICURARSI DI NON GETTARE PER

ERRORE IL MATERIALE DI MONTAGGIO.

CONTROLLARE IL PRODOTTO SUBITO

DOPO AVERLO DISIMBALLATO E VERIFICARE CHE IL

CONTENUTO DELLA FORNITURA SIA COMPLETO E

LE CONDIZIONI DEL PRODOTTO E DI TUTTI GLI ALTRI

PEZZI SIANO REGOLARI. NON MONTARE ASSOLU-

TAMENTE IL PRODOTTO SE IL CONTENUTO DELLA

FORNITURA NON È COMPLETO.

4. Avvertenze di sicurezza

PERICOLO DI MORTE O INFORTU-

NIO PER BAMBINI E INFANTI!

Non lasciare mai i bambini senza

sorveglianza nei pressi del materiale di imballaggio

e prodotto. Sussiste pericolo di soffocamento a causa

del materiale di imballaggio e di morte a seguito di

strangolamento. Spesso i bambini sottovalutano i pe-

ricoli. Tenere i bambini sempre a dovuta distanza dal

prodotto. Il prodotto non è un giocattolo.

ATTENZIONE PERICOLO DI LESIONI!

Assicurarsi che tutti i componenti siano montati senza

aver subito danni e a regola d’arte. Un montaggio

errato può causare pericolo di lesioni. Componenti

danneggiati possono influire negativamente sulla sicu-

rezza e funzionalità.

5. Montaggio

M1: Porta con apertura a sinistra (1 - 37)

M2: Porta con apertura a destra

(1 – 37)

Rispettare le avvertenze di sicurezza!

6. Pulizia e cura

• Non utilizzare assolutamente detersivi corrosivi o

abrasivi.

• Pulire la rete in fibra di vetro e il telaio con un panno

privo di lanugine e leggermente inumidito.

• Pulire la zanzariera per porte ad intervalli regolari.

• Utilizzare eventualmente un detersivo delicato.

7. Smaltimento

L’imballaggio è costituito esclusivamente da

materiali ecologici. Gettare questi rifiuti nei

contenitori di raccolta locali. Informarsi

presso l’amministrazione comunicale o locale

sulle possibilità di smaltimento non dannoso per

l’ambiente.

8. Video relativo al montaggio

Un video animato è disponibile alla pagina:

www.smartmaxx.info

9. Produttore/Assistenza

Garanzia di 5 anni.

Per assistenza o garanzia contattare:

Smartmaxx GmbH

Schulzstraße 2c, D -85579 Neubiberg

Hotline: +49 896 784 506 - 0

E-Mail: offi[email protected]

Per le richieste si prega di conservare lo scontrino e il

codice articolo IAN 295694 a prova dell’avvenuto

acquisto.

10. FAQ

Questa zanzariera per porte è adatta per il

montaggio tra porta e tapparella?

Sì, laddove lo spazio intermedio tra porta e tapparella

sia sufficiente. Le rispettive dimensioni sono disponibili

nelle informazioni prodotto/dati tecnici.

Che cosa bisogna fare se nel kit di montag-

gio mancano o ci sono elementi difettosi?

Se si constata l’assenza di un elemento indicato nella

fornitura o la presenza di difetti in un elemento, vi

preghiamo di comunicarcelo indicando il codice artico-

lo del prodotto o dello scontrino per email all’indirizzo

offi[email protected] o utilizzando il modulo di con-

tatto. Entro il periodo di garanzia riceverete immedia-

tamente una sostituzione gratuita.

Qual è il modo migliore per accorciare i profi-

li in alluminio?

Per accorciare i profili in alluminio consigliamo di

utilizzare una sega da ferro. Posizionare gli elementi

in una guida per bisellatura, fissarli senza pressare

eventualmente con un morsetto da falegname per ot-

tenere un taglio perfettamente lineare. Consigliamo di

indossare guanti di lavoro quale misura di sicurezza.

La larghezza B e altezza H sono le dimensioni di pas-

saggio della porta (da bordo interno a bordo interno

del telaio della finestra).

A cosa bisogna fare attenzione quando si

fissano i listelli?

Il tessuto non deve essere sottoposto a una maggiore

tensione durante il montaggio dei listelli. Durante

l’operazione di serraggio il tessuto si tende da sé. Una

tensione maggiore può provocare una deformazione

del telaio. Raccomandiamo di fissare i listelli dapprima

sui lati larghi e poi sui lati lunghi del telaio.

Nota:

Errori, modifiche ed errori di stampa riservati.

Versione aggiornata delle istruzioni in PDF disponibile

per il download al sito www.smartmaxx.info

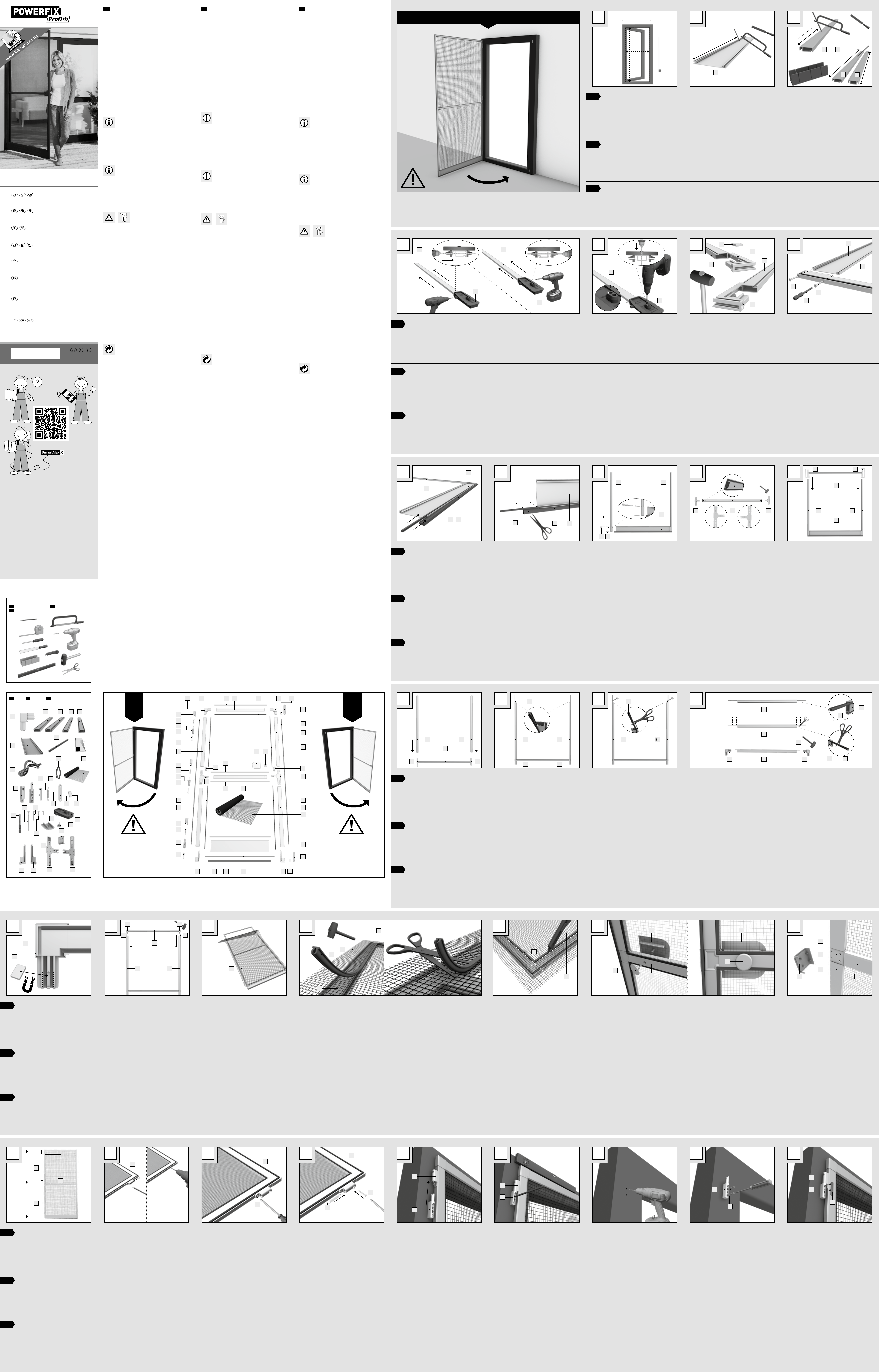

ALU-INSEKTENSCHUTZ-TÜR

A

P1

T2 T1

U1

U2

Q

R

W

E

F2 S

B1 B2 C

D

J

H

I

V

G

F1

M

N

O

P2

V

K

L

2 x

8 x

2 x

3 x

3 x

3 x

4 x

4 x

2 x

9 x

2 x

3 x

2 x

3 x

2 x

Legen Sie den Magnet N in den linken Eckver-

binder A der Griffseite.

Verbinden Sie das obere Querprofil C mittels Eckver-

bindern A mit den oberen Höhenprofilen B1. Führen

Sie dabei die Dichtungsbürste F2 in die Nuten der

Eckverbinder A.

Legen Sie den Rahmen mit der Innenseite nach oben

und Rollen Sie das Gewebe S darauf aus.

Placez l’aimant N dans le raccord d’angle

gauche A du côté de la poignée.

Reliez le profilé transversal supérieur C aux profilés de

hauteur supérieurs B1 au moyen des raccords d’angle

A. Ce faisant, introduisez le joint brosse F2 dans les

rainures des raccords d’angle A.

Posez le cadre avec la face intérieure vers le haut et

déroulez la toile S sur celle-ci.

Posizionare il magnete N nel raccordo angola-

re sinistro A del lato maniglia.

Collegare il profilo trasversale superiore C utilizzando

i raccordi angolari A con i profili in altezza superiori

B1. Inserire la guarnizione a spazzola F2 nelle scana-

lature dei raccordi angolari A.

Posizionare il telaio con il lato interno verso l’alto e

srotolare la rete S sopra di esso.

Positionieren Sie die Scharnierteile H jeweils

150 mm von der oberen und unteren Ecke nach

innen und 100 mm von der Mittelsprosse nach

oben.

Zeichnen Sie jeweils zwei Böhrlöcher durch das Schar-

nierteil H mit einem Bleistift am Profil an und bohren

Sie diese anschließend mit einem Bohrer (Ø 2 mm).

Achten Sie darauf, nur durch die Außenwand des

Profils zu bohren.

Schrauben Sie die Scharnierteile H mittels Schrauben

R an.

Führen Sie die Federn K in die oberen Scharnierteile H

ein. Fixieren Sie jeweils die Federn K mittels Schrau-

ben Q im Scharnierteil H am Profil.

Schieben Sie die unteren Scharnierteile I in die oberen

Scharnierteile H.

Halten Sie die Insektenschutztür gleichmäßig vor die

Türöffnung, sodass diese komplett abgedeckt wird.

Achten Sie darauf, die Insektenschutztür waagrecht zu

halten.

Markieren Sie nun die Bohrlöcher mit einem Stift durch

die unteren Scharnierteile I am Türstock.

Bohren Sie an den markierten Stellen mit einem Bohrer

(Ø 2 mm) in den Türstock.

Fixieren Sie den unteren Teil des Scharniers I mit den

Schrauben Q am Türstock. Anschließend kann die

Insektenschutztür eingehängt werden.

Setzen Sie die Insektenschutztüre auf die Scharnierteile

I und stecken Sie die Abdeckkappe J auf die Schar-

nierteile I, sodass zugleich die Feder fixiert wird.

Positionnez les éléments de charnière H

150mm vers l’intérieur à partir des angles

supérieur et inférieur et 100mm vers le haut à

partir de la traverse.

Marquez au crayon deux trous de perçage sur le

profilé à travers l’élément de charnière H et percez-les

ensuite avec une perceuse (Ø 2mm). Faites attention

de ne percer qu’à travers la paroi extérieure du profilé.

Vissez les éléments de charnière H au moyen des vis

R.

Introduisez les ressorts K dans les éléments de char-

nière supérieurs H. Fixez les ressorts K dans l’élément

H sur le profilé à l’aide des vis Q.

Poussez les éléments de charnière inférieurs I dans les

éléments de charnière supérieurs H.

Tenez la porte moustiquaire uniformément devant

l’ouverture de porte pour la recouvrir complètement.

Veillez à tenir la porte moustiquaire bien horizontale-

ment.

Marquez maintenant avec un crayon les trous de

perçage sur le chambranle à travers les éléments de

charnière I.

À l’aide d’une perceuse, percez des trous (Ø2mm)

aux emplacements marqués dans le chambranle.

Fixez l’élément inférieur de la charnière I au cham-

branle à l’aide des vis Q. Ensuite, vous pouvez accro-

cher la porte moustiquaire.

Placez la porte moustiquaire sur les éléments de char-

nière I et posez le cache J sur les pièces de charnière I

en fixant en même temps les ressorts.

Posizionare gli elementi della cerniera H

rispettivamente a 150 mm dell’angolo inferiore

e superiore verso l’interno e a 100 mm della

centina centrale verso l’alto.

Marcare due fori attraverso l’elemento cerniera H con

una matita nel profilo ed eseguire il foro con un tra-

pano (Ø 2 mm). Assicurarsi di eseguire il foro soltanto

attraverso la parete esterna del profilo.

Stringere gli elementi cerniera H con le viti R. Inserire le molle K negli elementi cerniera superiori H.

Fissare le molle K con viti Q nell’elemento cerniera H

sul profilo.

Spingere gli elementi cerniera inferiori I negli elementi

cerniera superiori H.

Tenere la zanzariera per porta in modo simmetrico

davanti all’apertura della porta in modo tale che

venga coperta completamente. Assicurarsi di tenere la

zanzariera per porta in posizione orizzontale.

Ora contrassegnare i fori con una matita attraverso gli

elementi cerniera inferiori I nel telaio della porta.

Eseguire un foro nei punti evidenziati con un trapano

(Ø 2 mm) nel telaio della porta.

Fissare la parte inferiore della cerniera I con le viti Q

nel telaio della porta. La zanzariera per porta può

essere agganciata.

Fissare la zanzariera per porta sugli elementi cerniera

I e inserire il cappuccio J sugli elementi cerniera I, in

modo tale che la molla sia fissata contemporaneamen-

te.

M1

M2

Smartmaxx GmbH

Schulzstraße 2c, D-85579 Neubiberg

Stand der Informationen · Version des informations ·

Stato di aggiornamento delle informazioni: 09/2017

Ident.-Nr.: 295694 092017 - DE/AT/CH

QA432

VIDEO

IAN 295694

Schieben Sie die Dichtungsbürste F1 (15 mm)

bis an das Ende der nach unten offenen Nut

des Stoßblechs E.

Schieben Sie die Dichtungsbürste F2 (5 mm) bis an das

Ende der seitlich offenen Nut des Stoßblechs E.

Schneiden Sie die beiden Dichtungsbürsten F1 und F2

mit einem Überstand von 30 mm zum Stoßblech E ab.

Verschrauben Sie das linke untere Höhenprofil B2 mit-

tels der Schrauben P1 mit dem Trittblech E. Die Dich-

tungsbürsten werden in die Nuten des Eckverbinders

geschoben. Ziehen Sie die Schrauben handfest an. Bei

zu starkem Anschrauben kann das Profil beschädigt

werden.

Verbinden Sie die beiden Mittelverbinder V mit dem

Mittelprofil D. Achten Sie dabei auf die Lage des

Profils und die Bohrung für den Griff. Die Bohrung

befindet sich links.

Verbinden sie das Mittelprofil D samt Verbinder V mit

den beiden unteren Höhenprofilen B2. Verwenden Sie

dazu gegebenfalls vorsichtig einen Gummihammer.

Poussez le joint brosse F1 (15mm) jusqu’à

l’extrémité de la rainure ouverte vers le bas de

la tôle de jonction E.

Poussez le joint brosse F2 (5mm) jusqu’à l’extrémité de

la rainure ouverte latéralement de la tôle de jonction E.

Coupez les deux joints brosse F1 et F2 avec un dépas-

sement de 30mm par rapport à la tôle de jonction E.

Vissez le profilé de hauteur inférieur gauche B2 à

la tôle de jonction E au moyen des vis P1. Les joints

brosse seront poussés dans les rainures des raccords

d’angle. Serrez les vis à la main. Si vous serrez trop

fort, vous risquez d’endommager le profilé.

Reliez les deux raccords centraux V au profilé central

D. Ce faisant, faites attention à la position du profilé

et au perçage dans la poignée. Le perçage se trouve

à gauche.

Reliez le profilé central D avec le raccord V aux deux

profilés de hauteur inférieurs B2. À cet effet, utilisez le

cas échéant un marteau en caoutchouc, avec précau-

tion.

Spingere la guarnizione a spazzola F1

(15 mm) fino all’estremità della scanalatura

aperta verso il basso dello zoccolino E.

Spingere la guarnizione a spazzola F2 (5 mm) fino

all’estremità della scanalatura aperta lateralmente

dello zoccolino E.

Tagliare le due guarnizioni a spazzola F1 e F2 con

una sporgenza di 30 mm dallo zoccolino E.

Avvitare il profilo in altezza sinistro e inferiore B2

utilizzando le viti P1 con il calpestio E. Le guarnizioni

a spazzola vengono spinte nelle scanalature del rac-

cordo angolare. Serrare le viti a mano. Se il serraggio

è eccessivo il profilo può essere danneggiato.

Collegare i due connettori centrali V con il profilo cen-

trale D. Tenere conto della posizione del profilo e del

foro per la maniglia. Il foro si trova a sinistra.

Collegare il profilo centrale D e i connettori V con i

due profili in altezza inferiori B2. Eventualmente utiliz-

zare un martello in gomma con cautela.

Schieben Sie die Bohrschablone O auf das untere Höhenprofil B2. Achten Sie dabei auf die Lage des Profils

(siehe Skizze). Bohren Sie mit einem Bohrer (Ø 4 mm) seitlich durch die Bohrschablone in das Profil. Wieder-

holen Sie diesen Vorgang beim zweiten unteren Höhenprofil B2.

Poussez le gabarit de perçage O sur le profilé de hauteur inférieur B2. Ce faisant, veillez à la position du

profilé (voir croquis). Percez latéralement dans le profilé à travers le gabarit de perçage au moyen d’une

perceuse (Ø 4mm). Réitérez cette procédure avec le deuxième profilé de hauteur inférieur B2.

Spingere la sagoma di foratura O sul profilo in altezza inferiore B2. Tenere conto della posizione del profilo

(vedere schizzo). Con un trapano (Ø 4 mm) effettuare un foro laterale attraverso la sagoma di foratura nel

profilo. Ripetere la procedura con il secondo profilo in altezza inferiore B2.

1. Schieben Sie die Dichtungsbürste F2 in das obere Querprofil C, achten Sie auf die Lage des Profils.

2. Schneiden Sie die Dichtungsbürste F2 mit einem Überstand von 30 mm auf beiden Seiten ab.

3. Verbinden Sie die beiden Eckverbinder A und das obere Querprofil C mit einem Gummihammer. Führen Sie dabei

die Dichtungsbürste F2 in die Nuten der Eckverbinder A.

1. Poussez le joint brosse F2 dans le profilé transversal C, faites attention à la position du profilé.

2. Coupez le joint brosse F2 sur les deux côtés avec un dépassement de 30mm.

3. Reliez les deux raccords d’angle A et le profilé transversal supérieur C avec un marteau en caoutchouc. Ce fai-

sant, introduisez le joint brosse F2 dans les rainures des raccords d’angle A.

1. Spingere la guarnizione a spazzola F2 nel profilo trasversale C, tenere conto della posizione del profilo.

2. Tagliare la guarnizione a spazzola F2 con una sporgenza di 30 mm su entrambi i lati.

3. Collegare i due raccordi angolari A e il profilo trasversale superiore C con un martello in gomma. Inserire la guar-

nizione a spazzola F2 nelle scanalature dei raccordi angolari A.

Fixieren Sie das Gewebe S mit den Klemmleisten G am Rahmen vorsichtig mittels Gummihammer und kürzen Sie

den Überstand mit einer Schere. Beginnen Sie am oberen Querprofil C, gefolgt von den Höhenprofilen B1 und dem

Mittelprofil D. Anschließend beginnen Sie am Mittelprofil D, gefolgt von den Höhenprofilen B2 und dem Stoßblech E.

Fixez précautionneusement la toile S au cadre avec les barres de serrage G à l’aide d’un marteau en caoutchouc et

coupez la partie qui dépasse avec des ciseaux. Commencez par le profilé transversal supérieur C, suivi par les profi-

lés de hauteur B1 et le profilé central D. Ensuite, commencez par le profilé central D, suivi par les profilés de hauteur

B2 et la tôle de jonction E.

Fissare con cautela la rete S con i listelli G al telaio utilizzando il martello in gomma e accorciare la sporgenza con

un paio di forbici. Iniziare con il profilo trasversale superiore C, continuare con i profili in altezza B1 e il profilo

centrale D. Poi iniziare con il profilo centrale D, continuare con i profili in altezza B2 e lo zoccolino E.

Stecken Sie den äußeren Griff U1 durch die äußere Bohrung des Mittelprofils D. Stecken Sie anschließend den inne-

ren Schraubgriff U2 durch die innere Bohrung des Mittelprofils D und verschrauben die beiden Griffe.

Passez la poignée extérieure U1 à travers le perçage du profilé central D. Passez ensuite la poignée à vis intérieure

U2 à travers le perçage intérieur du profilé central D et vissez les deux poignées.

Inserire la maniglia esterna U1 attraverso il foro del profilo centrale D. Inserire la manopola della vite interna U2

attraverso il foro interno del profilo centrale D e avvitare le due maniglie.

Kürzen Sie den Überstand des gespannten Gewebes S

außen an den Klemmleisten G mit einem Cutter-Messer.

Achten Sie darauf, Gewebe, Klemmleisten und Alu-

Profile dabei nicht zu beschädigen.

Coupez le dépassement de la toile S tendue à l’exté-

rieur sur les barres de serrage G avec un cutter. Veillez

à ne pas endommager la toile, les barres de serrage et

les profilés en aluminium.

Accorciare la sporgenza della rete tesa S esternamen-

te sui listelli G con un taglierino. Assicurarsi di non

danneggiare rete, listelli e profili in alluminio.

Verbinden Sie die Abdeckkappen W mit den Mittelver-

bindern V.

Reliez les caches W aux raccords centraux V.

Collegare i cappucci W con i raccordi centrali V.

DE

FR

IT

DE

FR

IT

DE

FR

IT

DE

FR

IT

ALU-INSEKTENSCHUTZ-TÜR

Montage- und Sicherheitshinweise

MOUSTIQUAIRE DE PORTE

Instructions de montage et consignes de sécurité

ALUMINIUM HORDEUR

Montage- en veiligheidsinstructies

ALUMINIUM INSECT DOOR SCREEN

Installation and safety instructions

OCHRANA PROTI HMYZU

Montážní a bezpečnostní pokyny

MOSQUITERA DE ALUMINIO PARA

PUERTA

Indicaciones de montaje y seguridad

PORTA DE ALUMÍNIO PARA PROTEÇÃO

CONTRA INSETOS

Indicações de montagem e segurança

ZANZARIERA PER PORTE

Informazioni di montaggio e sicurezza

DE

Benötigtes Werkzeug

FR

Outils nécessaires

IT

Utensili necessari

Ø 2 mm

Ø 4 mm

Ø 6 mm

1

≥ 45 mm

≥ 35 mm≥ 45 mm

H

B

≥ 15 mm

M1

DE

Inhalt

FR

Contenu

IT

Contenuto

F2

A AC

V

B1

B2

B1

B2

J

V

S

G

G

G

U2U1

E

F2F1

F2

G

N

T2

D

N

F2

G

GG

G

T1

L

L

W

W

2

E

B – 10 mm

H

4

B2

O

B2

Ø 4 mm

O

Ø 4 mm

6

T2

N

B2

B2

T1

1917 18

C

B1B1

S

A

A

A

N

20

21

G

G

G

S

C

S

22 23

U2

U1

W

V

D

B1

B2

2 x

D

U1

U2

15 mm

5 mm

I

J

K

H

K

H

I

J

H

I

K

5

D

O

Ø 6 mm

A

9

108

F2

B2

F1

E

F1

F2

E

30 mm

P1

E

B2B2

P2

11

D

VV

12

D

E

B2B2

VV

3

B1

C

D

B – 10 mm

B2

+ 2x2x

B – 8 mm

29

H

I

3 x

30 31

32

3 x

Ø 2 mm

I

3 x

Q

H

I

J

3 x

25

26 2724 28

3 x

150 mm

B2

3 x 3 x

1.

2.

3 x 3 x

3 x

H

H

R

H

H

I

150 mm

100 mm

B1

Ø 2 mm

150 mm

H

Q

K

7

E

B2

P1

P2

P1

14

15

F2

B1B1

F2

B1B1

B2B2

13

D

B1B1

VV

30 mm

16

C

1.

30 mm

C

C

30 mm

C

F2

A A

2.

3.

C

F2

F2

(H – 40 mm)

2

F2F2

Bewertung

Mehr zu diesem Bedienungsanleitung

Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr Powerfix IAN 295694 Fliegengitter zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, Powerfix zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres Powerfix IAN 295694 Fliegengitter in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.

Spezifikationen

Alle Anleitungen für Powerfix Fliegengitter
Weitere Anleitungen von Fliegengitter

Häufig gestellte Fragen zu Powerfix IAN 295694 Fliegengitter

Unser Support-Team sucht nach nützlichen Produktinformationen und beantwortet Ihre häufig gestellten Fragen. Sollte Ihnen ein Fehler bei den häufig gestellten Fragen auffallen, teilen Sie uns dies bitte anhand unseres Kontaktformulars mit.

Verwandte Produkte

Bedienungsanleitung

Powerfix IAN 43014 Fliegengitter

Bedienungsanleitung

Powerfix IAN 61063 Fliegengitter

Bedienungsanleitung

Powerfix IAN 274109 Fliegengitter

Bedienungsanleitung

Powerfix IAN 272980 Fliegengitter

Bedienungsanleitung

Powerfix IAN 103258 Fliegengitter

Bedienungsanleitung

Powerfix IAN 86006 Fliegengitter

Bedienungsanleitung

Powerfix IAN 286416 Fliegengitter

Bedienungsanleitung

Powerfix IAN 45819 Fliegengitter

Verwandte Kategorien
