MERKMALE
VORSICHTSMASSREGELN
1. Die Kamera verfügt über folgende Funkti-
onen:
(1) Automatische Lichtregelung (ALC)/
elektronische Lichtregelung (ELC)
(2) Automatische Verstärkungsregelung
(AGC) +18 dB und automatische
Tracing-Weißbalance (ATW)
(3) Zum Synchronisieren der Kamera kann
INT (interne Synchronisierung), LL (Zei-
lensynchronisierung) oder VD2 (Multi-
plex-Vertikalansteuerung) gewählt wer-
den.
2. Mindestbeleuchtung 0,8 Lux bei Blende 1,4
3. Rauschabstand von 50 dB
(bei ausgeschalteter AGC)
4. Horizontale Auflösung von 480 Zeilen.
5. Für ein Objektiv mit Blendenautomatik kann
zwischen Video- oder Gleichstrom-Ansteu-
erungssignal gewählt werden.
• Der Einbau sollte von einem qualifizierten
Kundendiensttechniker oder Systeminstal-
lateur vorgenommen werden.
2. Niemals die Kamera zerlegen.
Um elektrische Schläge zu vermeiden,
niemals Schrauben oder Abdeckungen ent-
fernen.
Im Inneren befinden sich keine Teile, die vom
Benutzer gewartet werden können. Wartung-
sarbeiten sollten nur von qualifiziertem
Servicepersonal vorgenommen werden.
3. Die Kamera vorsichtig behandeln.
Die Kamera muß sorgfältig behandelt wer-
den. Stöße und Erschütterungen vermeiden.
Falsche Handhabung oder Lagerung kann zu
Beschädigungen an der Kamera führen.
GND
AC 24V IN
12
VIDEO OUT
VIDEO OUT
<WV-CL270>
<WV-CL274E>
LL
INT
ELC
ALC
SOFT
SHARP
OFF
BLC ON
DC
VIDEO
LL
INT
ELC
ALC
SOFT
SHARP
OFF
BLC ON
DC
VIDEO
LL
INT
ELC
ALC
SOFT
SHARP
OFF
BLC ON
DC
VIDEO
LOCK
WV–
GL270
WV–
GL270
t
ew
q
r
io!0!1!2
y
!3
u
!3
Befestigungs-
schrauben
Kamera-
Befestigungsbohrung
Einbauadapter

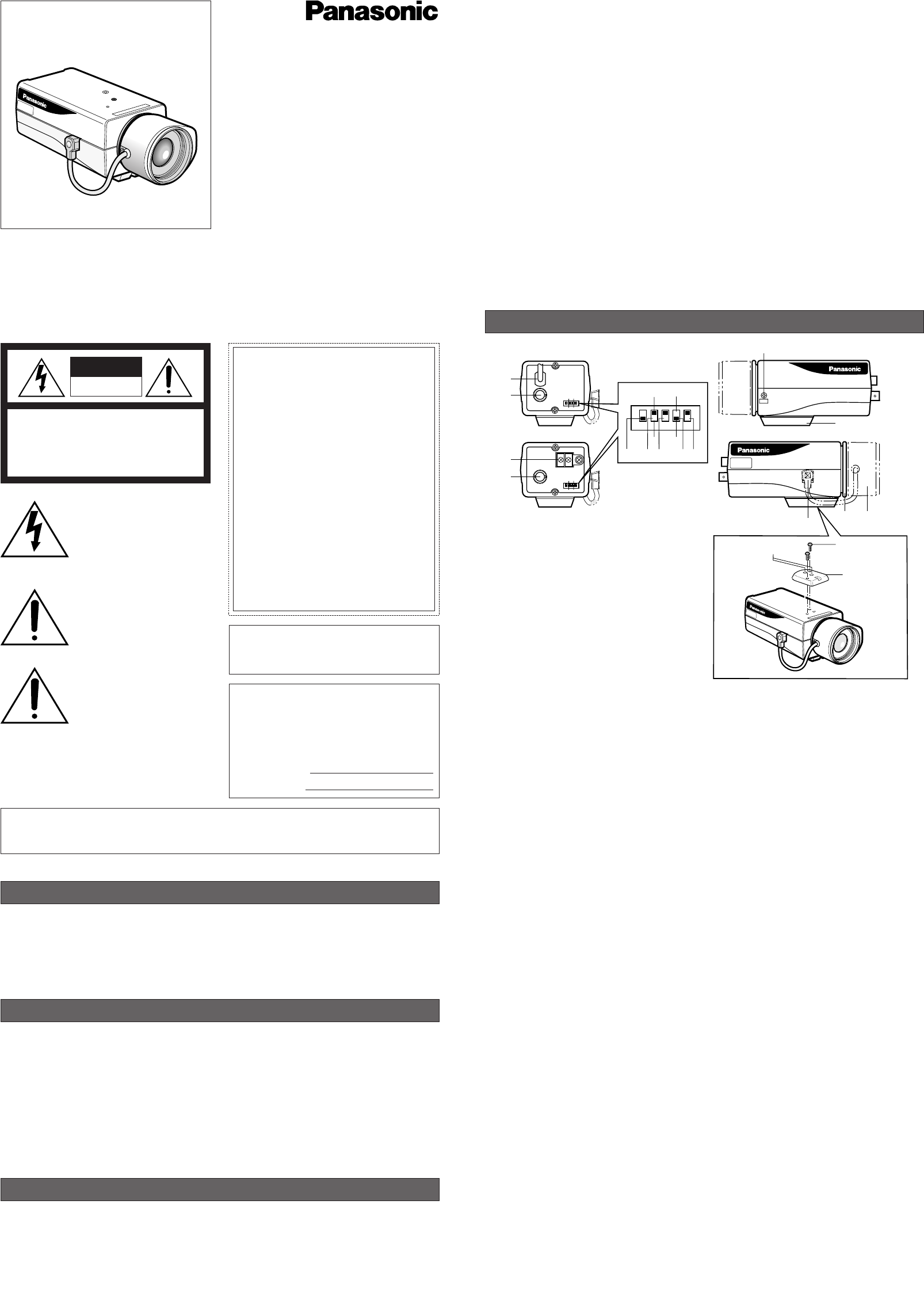

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
q Steckverbinder für Objektiv mit Blenden-
automatik
Liefert den Strom und die Steuersignale an
ein Objektiv mit Blendenautomatik (nicht
mitgeliefert).
w Rückflansch-Einstellring
Dient zum Einstellen der Rückflansch-Brenn-
weite oder der Bildschärfe.
e Objectiv (Option)
r Einbauadapter
Die Befestigungsbohrungen an der Kamera
sind für die Montage der Kamera auf einem
Einbauwinkel bestimmt. Die Kamera wurde
ursprünglich für die Montage von der Unter-
seite konstruiert, wobei jedoch auch eine
Ausführung für die Montage an der Oberseite
verfügbar ist. Für die Montage von der Ober-
seite ist der Einbauadapter von der Unter-
seite der Kamera abzunehmen, indem zwei
Befestigungsschrauben entfernt werden. Den
Einbauadapter gemäß Abbildung an der
Oberseite der Kamera anbringen, dann die
Kamera auf dem Einbauwinkel montieren. Zur
Befestigung des Einbauadapters nur die zwei
Originalschrauben verwenden; längere
Schrauben können zur Beschädigung innerer
Bauteile und kürzere zum Herunterfallen der
Kamera führen.
t Fokus-Feststellschraube
y Netzkabel (nur WV-CL270)
Dieses Netzkabel an eine Neztdose (220 V -
240 V, 50 Hz) anschließn.
u Eingangsklemme 24 V Wechselstrom
[AC 24V IN] (nur WV-CL274E)
Hier wird das 24 V, 50 Hz Wechselstromkabel
angeschlossen.
i Synchronisiermodus-Wahlschalter
[INT, LL]
Wählt den Kamera-Synchronisiermodus INT
(interner Synchronisiermodus) oder LL (Zei-
lensynchronisiermodus).
INT: Eingestellt auf internen 2:1 Zeilen-
sprung.
LL: Eingestellt auf Zeilensynchronisierung.
o Gegenlichtbeleuchtungs-Moduswahl-
schalter [BLC ON, OFF]
Mit diesem Schalter kann die für die Position
des Objekts und die Lichtbedingungen auf
dem Bildschirm optimale Gegenlichtbeleuch-
tung gewählt werden.
ON: Diesen Modus bei starkem Gegenlicht,
wie z.B. einer Punktleuchte im Hinter-
grund, wählen.
OFF: Normales Bild.
!0 Detail/Blendenpegel-Wahlschalter
[SHARP, SOFT]
Der Detail/Blendenpegel kann mit diesem
Wahlschalter gewählt werden. Diesen Wahl-
schalter auf die gewünschte Position stellen,
während das Bild am Monitor beobachtet
wird.
SHARP: Normale Position
SOFT: Diese Position wählen, wenn ein
Quad-System an die Kamera ange-
schlossen ist.
!1 Automatische Lichtregelung [ALC]/elektro-
nische Lichtregelung [ELC]
Hier kann die dem verwendeten Objektiv ent-
sprechende Lichtegelung gewählt werden.
ALC: Diesen Modus wählen, wenn ein Objek-
tiv mit Blendenautomatik (ALC-Objektiv)
mit dieser Kamera verwendet wird.
ELC: Diesen Modus wählen, wenn ein Objek-
tiv mit Festblende oder ein Objektiv mit
manueller Blende mit dieser Kamera ver-
wendet wird.
!2 Objektivantriebssignal-Wahlschalter
[VIDEO, DC]
Dieser Menüpunkt legt das Signal fest, mit
dem das ALC-Objektiv über den Objektiv-
Steckverbinder angesteuert wird.
VIDEO: Den Parameter auf VIDEO setzen,
wenn das verwendete Objektiv ein
Video-Ansteuersignal erfordert.
DC: Den Parameter of DC setzen, wenn das
verwendete Objektiv ein Gleichstrom-
Ansteuersignal erfordert.
7. Die Kamera niemals auf die Sonne richten.
Die Kamera weder im ein- noch ausge-
schalteten Zustand auf die Sonne oder
andere sehr starke Lichtquellen richten.
Andernfalls kann es zu Leuchtfahnen oder zu
Überstrahlen kommen.
8. Die Kamera nicht außerhalb des vorge-
schriebenen Temperatur-, Luftfeuchtig-
keits- und Leistungsbereichs betreiben.
Die Kamera nur an Orten betreiben, wo die
Temperatur innerhalb –10°C bis +50°C und
die Luftfeuchigkeit unter 90 % liegt. Die
Versorgungsspannung beträgt 220 V - 240 V
Wechselstrom, 50 Hz bei Modell WV-CL270
bzw. und 24 V Wechselstrom bei Modell WV-
CL274E.
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme
dieses Produktes aufmerksam durch und haltern Sie sie jederzeit griffbereit.
Ns0103-0 3TR001506AAA Gedruckt in China
Modell-Nr.
WV-CL240
WV-CL274E
CCTV-Farbkameras
Bedienungsanleitung
W
V–
GL270
(Objektiv: Sonderzubehör)
VORWORT
Die Digital-Farbkameras der Serie WV-CL270/
CL274E von Panasonic sind mit einem 1/3-Zoll
Zwischenzeilen-CCD-Bildaufnahmeelement mit
752 horizontalen Bildelementen und LSI für die
digitale Signalverarbeitung ausgestattet. Sie bie-
ten somit höchstes Niveau an Bildqualität und
Auflösung sowie alle technischen Voraussetzun-
gen für den Aufbau einer hochentwickelten Video-
Überwachungsanlage.
4. Regen und Feuchtigkeit vermeiden; die
Kamera nicht an nassen Orten verwenden.
Falls die Kamera naß wird, sofort die Strom-
versorgung ausschalten und die Kamera von
einem qualifizierten Servicetechniker warten
lassen. Feuchtigkeit kann nicht nur Schäden
an der Kamera sondern auch elektrische
Schläge zur Folge haben.
5. Das Kameragehäuse nicht mit starken
oder scheuernden Mitteln reinigen.
Verwenden sie einen trockenen Lappen, um
Schmutz von der Kamera zu entfernen.
Bei hartnäckig anhaftendem Schmutz, mit
einem milden Waschmittel vorsichtig abwi-
schen. Danach wischen Sie das verblei-
bende Waschmittel mit einem trockenen Tuch
ab.
6. Die Frontplatte des CCD-Elements
vorsichtig reinigen.
Keine starken oder scheuernden Reinigung-
smittel verwenden. Zur Reinigung Seiden-
papier oder ein mit Ethanol angefeuchtetes
Wattestäbchen verwenden.
Das Blitzzeichen mit Pfeil im gleich-
seitigen Dreieck soll den Benutzer
auf das Vorhandensein von nichti-
solierter "gefährlicher Spannung"
innerhalb des Gehäuses hinweisen,
die so groß sein kann, daß sie
Gefahr eines elektrischen Schlags
darstellt.
Das Ausrufezeichen im gleichseiti-
gen Dreieck soll den Benutzer auf
wichtige Bedienungs- und
Wartungsanweisungen in den
Unterlagen hinweisen, die dem
Gerät beiliegen.
Unterbrechen der
Stromversorgung. Bei Geräten mit
oder ohne Netzschalter liegt
Spannung am Gerät an, sobald der
Netzstecker an der Steckdose
angeschlossen wird. Das Gerät ist
jedoch nur dann betriebsbereit,
wenn der Netzschalter (EIN/AUS)
auf EIN steht.
ZUR EIGENEN SICHERHEIT BITTE AUFMERK-
SAM DURCHLESEN.
WARNUNG: Dieses Gerät muß geerdet werden.
WICHTIG
Die Adern dieses Netzkabels sind nach folgendem
Code farblich gekennzeichnet.
Grün-gelb: Erde
Blau: Nulleiter
Braun: Spannungsführend
Da die Farbmarkierung der Adern des Netz-
kabels dieses Geräts u.U. nicht mit der Farb-
markierung der Steckerklemmen übereinstimmt,
gehen Sie folgendermaßen vor.
Schließn Sie die grün-gelbe Ader an die mit
dem Buchstaben E oder dem Erdesymbol I oder
an die grün oder grün-gelb gekennzeichnete
Steckerklemme an.
Schließn Sie die blaue Ader an die mit dem
Buchstaben N oder an die schwarz gekennzeich-
nete Steckerklemme an.
Schließn Sie die braune Ader an die mit dem
Buchstaben L oder an die rot gekennzeichnete
Steckerklemme an.
Wir erklären in alleiniger Verantwortung, daß das
Produkt, auf das sich diese Erklärung bezieht, mit der
folgenden Normen oder normativen Dokumenten
übereinstimmt. Gemäß den Bestimmungen der
Richtlinie 73/23/EEC und 89/ 336/EEC.
WARNUNG: Um ein Feuer oder einen Stromschlag zu verhindern, darf dieses Gerät weder Regen noch
Feuchtigkeit ausgesetzt werden. Das Gerät ist vor Tropf- und Spritzwasser zu schützen;
außerdem dürfen keine mit Flüssigkeit gefüllte Behälter, wie z.B. Vasen, auf das Gerät gestellt
werden.
Die Fabriknummer dieses Gerätes ist auf dessen
Bodenabdeckung angegeben.
Sie sollten die Fabriknummer dieses Gerätes in den
dafür vorgesehenen Raum eintragen und diese
Anleitung als Kaufsunterlage aufbewahren, um im
Falle eines Diebstahls die ldentifizierung zu erle-
ichtern.
Modellnummer
Fabriknummer
VORSICHT: WEDER DECKEL NOCH RÜCKPLATTE
ABNEHMEN, UM DIE GEFAHR EINES ELEKTRISCHEN
SCHLAGS ZU VERMEIDEN, DAS GERÄT ENTHÄLT
KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WER-
DEN KÖNNEN.
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
