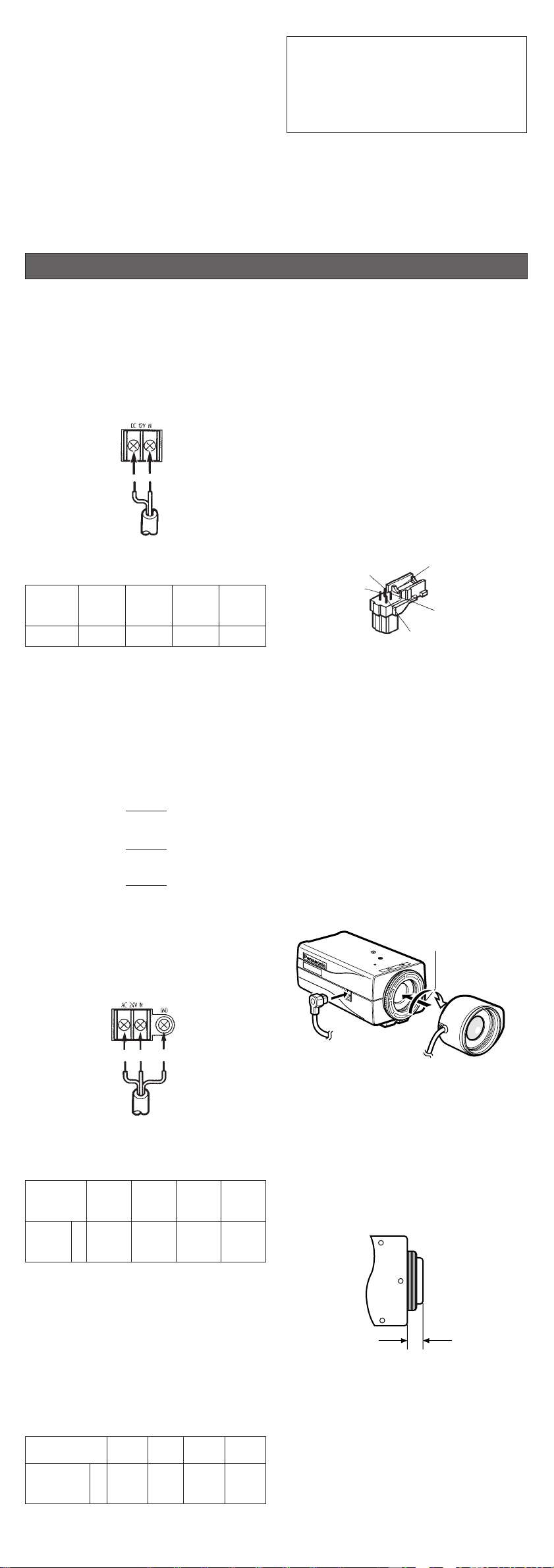

ANSCHLÜSSE
A. WV-BP140 (220V - 240V Wechsel-
strom 50Hz)
Das Netzkabel an eine Netzdose (220 V - 240 V,
50 Hz) anschließen.
B. WV-BP142 (12V Gleichstrom)
Das Netzkabel an die 12 V Gleichstrom Ein-
gangsklemme an der Rückseite des WV-BP142
anschließen.
Widerstand von Kupferdraht [bei 20°C]
• Berechnung der maximal zulässigen Kabel-
länge zwischen Kamera und Stromversor-
gung.
10,5 V DC ≤ V
A - (R x 0,42 x L) ≤ 16 V DC
L: Kabellänge (m)
R: Widerstand von Kupferdraht (Ω/m)
V
A: Gleichspannung der Stromversorgung
VA − 12
L Standard = (Meter)
0,42 x R
V
A − 16
L Minimum = (Meter)
0,42 x R
V
A − 10,5
L Maximum = (Meter)
0,42 x R
C. WV-BP144 (24V Wechselstrom 50Hz)
Das Netzkabel an die 24 V Wechselstrom
Eingangsklemme an der Rückseite des WV-BP144
anschließen.
12 V Gs
(10,5 V - 16 V)
@
!
Empfohlener Querschnitt für 24 V Wechselstrom-
leitung
24 V Ws, 50 Hz
(19,5 V - 28 V)
1
2
Einbau des Steckverbinders für
Objektiv mit Blendenautomatik
Der Objektiv-Steckverbinder (YFE4191J100) muß
eingebaut werden, wenn ein Objektiv mit Blenden-
automatik, das von einem Videosignal angesteuert
wird, verwendet wird
Der Einbau sollte von einem qualifizierten
Servicetechniker oder Systeminstallateur
vorgenommen werden.
Das Blendensteuerkabel an der Kante des
Objektiv-Steckers abschneiden, um den vorhan-
denen Stecker zu entfernen, und die Isolierung
gemäß Abbildung abziehen.
Den vorhandenen Stecker entfernen und die
Isolierung gemäß Abbildung abziehen.
Steckerbelegung:
Stift 1: Stromversorgung, max. +9 V Gleich-
strom, 50 mA
Stift 2: nicht belegt
Stift 3: Videosignal, 0,7 V [p-p]/40 kΩ
Stift 4: Abschirmung, Erde
Stift 3
Stift 4
Stift 2
Rippe
Stift 1
Wichtiger Hinweis:
Es sollte die C- oder CS-Fassung (1"-32UN) und
ein Objektiv, das weniger als 450 g wiegt, verwen-
det werden.
Bei einem schwereren Objektiv müssen Objektiv
und Kamera mit einer Stütze gesichert werden.
Der Überstand an der Rückseite des Objektivs
sollte der folgenden Abbildung entsprechen
C-Fassung: max. 13 mm
CS-Fassung: max. 8 mm
Das Objektivkabel an die Stifte des mitgelie-
ferten Steckers anlöten.
Anbringen des Objektivs
Vorsicht:
Vor Anbringen des Objektivs die Feststell-
schraube seitlich an der Kamera lösen und
den Rückflansch-Einstellring bis zum An-
schlag entgegen dem Uhrzeigersinn drehen.
Befindet sich der Ring nicht am Anschlag,
kann das innere Objektiv oder das CCD-Bild-
element beschädigt werden.
q Das Objektiv gegen den Uhrzeigersinn in die
Objektivfassung der Kamera einschrauben.
w Das Objektivkabel an den Steckverbinder für
Objektiv mit Blendenautomatik seitlich an der
Kamera anschließn.
Videokabel
1. Es sollte möglichst ein Videomonitor verwen-
det werden, dessen Auflösung mindestens
derjenigen der Kamera entspricht.
2. Die maximale Länge des Koaxialkabels zwi-
schen der Kamera und dem Monitor ist nach-
folgend aufgeführt.
Koaxial kabeltyp
Empfohlene maximale Kabellänge
VIDEO: Den Parameter auf VIDEO setzen,
wenn das verwendete Objektiv ein
Video-Ansteuersignal erfordert.
DC: Den Parameter of DC setzen, wenn das
verwendete Objektiv ein Gleichstrom-
Ansteuersignal erfordert.
!2 Video-Ausgang (VIDEO OUT)
Hier wird der Video-Eingang VIDEO IN des
Monitors angeschlossen.
Wenn an diesem Steckverbinder das Multi-
plex-Vertikalansteuersignal (VD2) anliegt,
wird die Kamera-Synchronierung automatisch
auf Vertikalansteuerung eingestellt.
Wichtig: Nur an eine 12 V Gleichstromversor-
gung (10,5 V - 16 V) oder 24 V Wechsel-
stromversorgung (19,5 V - 28 V) der Klasse
2 anschließen. Bei Verwendung einer 24 V
Wechselstromversorgung unbedingt den
Erdungsdraht an die Klemme GND ans-
chließen.
Kupferdraht
Querschnitt
(AWG)
Widerstand
Ω/m
#24
(0,22mm
2
)
0,078
#22
(0,33mm
2
)
0,050
#20
(0,52mm
2
)
0,030
#18
(0,83mm
2
)
0,018
Kupferdraht
Querschnitt
(AWG)
Kabellänge
(ca)
(m)
#24
(0,22mm
2
)
95
#22
(0,33mm
2
)
150
#20
(0,52mm
2
)
255
#18
(0,83mm
2
)
425
Koaxial RG-59/U RG-6U RG-11/U RG-15/U
kabeltyp (3C-2V) (5C-2V) (7C-2V) (10C-2V)
Empfohlene
maximale (m) 250 500 600 800
Kabellänge
