Bedienungsanleitung

2

D113989#1

Ø 6

Ø 12

Ø 2

20

73

85

100

6

10

13

8

10

10

5

10

5

Ø 2

Ø 8

100

100

50

25

Ø 35

30

50

70

100

20

40

60

100

100

25

100

25

80

10

10

25

5

10

Ø 2

Ø 2

80

Ø 35

30

50

70

100

20

40

60

100

100

25

100

25

80

10

10

25

5

10

Ø 2

Ø 2

80

ø8

Ø 35

30

50

70

100

20

40

60

100

100

25

100

25

80

10

10

25

5

10

Ø 2

Ø 2

80

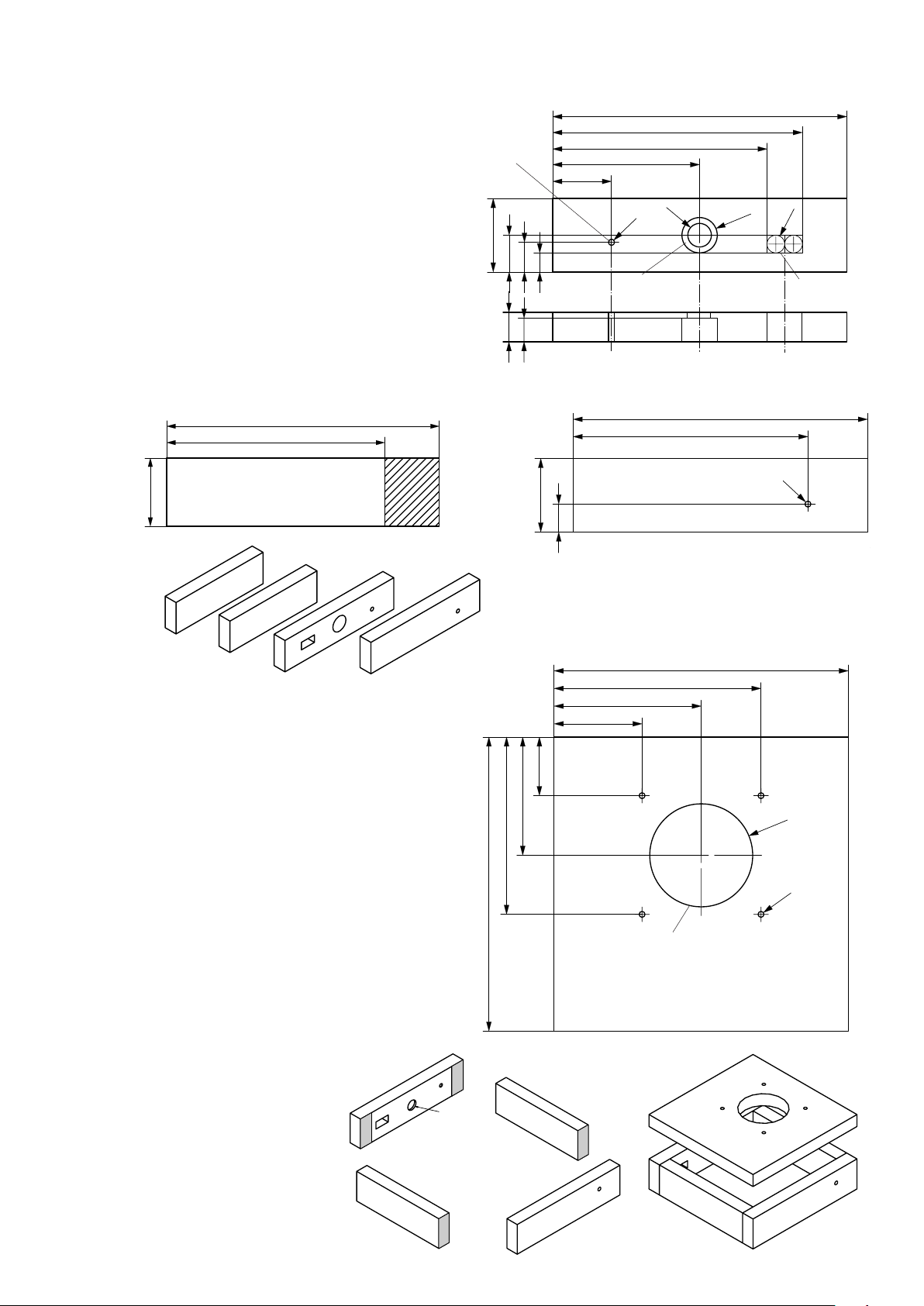

Schritt 1:

Die Seitenteile nach Schablone (Seite 5/7) bearbeiten. Hierfür

zwei der Holzleisten (2) mit der Laubsäge bzw. Dekupiersäge

auf 80mm kürzen (Seitenteil 3+4). Eine der beiden übrigen

Holzleisten (100x25mm) zur Hand nehmen (Seitenteil 1). Für

die Aussparung für den Mikro-Schiebeschalter (8) 2 Bohrun-

gen (ø 6mm) nebeneinander durchbohren und anschließend

das Langloch mit einer Schlüsselfeile sauber herausarbeiten.

Für den Drucktaster erst eine Bohrung ø8mm durchbohren.

Dann Sacklochbohrung ø12mm ca. 8mm tief bohren.

Hinweis: Darauf achten, dass mind. 2 mm Material von der

Holzleiste stehen bleibt.

Für den Tragegri eine Bohrung ø 2mm, durchbohren. Bei

der letzten Leiste (2) ebenso für den Tragegri eine 2mm-

Bohrung durchbohren.

Bauanleitung

Schritt 2:

Die Position für die Reektorönung von der Schablone

(Seite 5) übertragen. Mit einem ø3mm Bohrer ein Loch zum

durchführen des Sägeblattes durchbohren. Dann das Säge-

blatt durchführen und einspannen und die Reektorönung

(ø 35mm) aussägen.

Die 4 Bohrungen für die Schutzscheibe von der Schablone

übertragen und mit einem ø2mm-Bohrer durchbohren.

Reektorönung

Aussparung

Schiebeschalter

Aussparung

Drucktaster

Bohrung

Tragegri

Schritt 3:

Die fertigen Rahmenleisten wie auf der

Abbildung gezeigt an den Leimächen

zusammenleimen. Darauf achten, dass

die 12mm-Bohrung für den Taster auf der

Seite nach aussen zeigt. Leim gut trocknen

lassen.

Die Deckplatte wie abgebildet auf den

fertigen Rahmen aueimen.

Seitenteil 2

Seitenteil 1

Seitenteil 3+4

3

4

1

2

2

3

4

1
