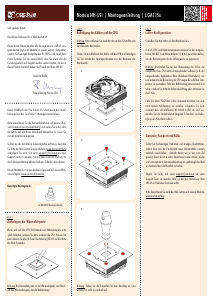

Noctua NH-L9i |
Montageanleitung | LGA115x
Benötigte Montageteile:
Sehr geehrter Kunde,
Herzlichen Glückwunsch zur Wahl des NH-L9.
Dieser kleine Kühler bündelt alle Vorzüge unserer vielfach aus-
gezeichneten high-end Modelle in einem extrem kompakten,
rundum hochwertigen Komplettpaket für HTPCs und Small Form
Factor Systeme. Ich bin zuversichtlich, dass Sie etwas von der
Forschungsarbeit und Sorgfalt werden spüren können, die wir in
dieses Produkt investiert haben. Viel Freude mit Ihrem NH-L9!
Herzliche Grüße,
Roland Mossig, Noctua CEO
Dieses Handbuch wird Sie Schritt für Schritt durch den Instal-
lationsprozess des SecuFirm2™ Montagesystems führen.
Bitte konsultieren Sie die Kompatibilitätsliste auf unserer Web-
seite (www.noctua.at/compatibility) und stellen Sie sicher, dass
der Kühler voll mit Ihrem Mainboard kompatibel ist, bevor Sie
mit der Installation beginnen.
Sollten bei der Installation Schwierigkeiten auftreten, besuchen
Sie bitte die FAQ-Sektion unserer Website (www.noctua.at/faqs)
Support-Team zu wenden. Noctua kann keinerlei Haftung für
durch Kompatibilitätsprobleme bedingte Schäden übernehmen.
Dieses Handbuch ist in verschiedenen Sprachen auf unserer Web-
site verfügbar: www.noctua.at/manuals
Aufbringen der Wärmeleitpaste
Wenn sich auf der CPU Rückstände von Wärmeleitpaste oder
-pads befinden, reinigen Sie bitte zunächst die CPU. Pressen Sie
einen kleinen Tropfen (4-5mm Durchmesser) NT-H1 auf die Mitte
des Heat-Spreaders.
Achtung: Die Verwendung von zu viel Wärmeleitpaste verschlech-
tert den Wärmeübergang und die Kühlleistung!
4x NM-IBT4 Montageschraube
Selbst bei hochwertigen Produkten und strengen Qualitätskon-
trollen lässt sich die Eventualität eines Garantiefalles niemals
vollends ausschließen - deshalb haben wir es uns zum Ziel
gesetzt, Ihnen durch 6 Jahre Garantiezeit sowie direkte, rasche
und unkomplizierte Garantieabwicklung ein größtmögliches Maß
an Verlässlichkeit und Komfort zu bieten.
Support-Team zu wenden, falls es bei der Benutzung Ihres
NH-L9 zu Problemen kommen sollte.
Bitte konsultieren Sie auch die FAQ-Sektion auf unserer Website:
www.noctua.at/faqs.
Garantie, Support und FAQs
Schließen Sie den Lüfter an das Mainboard an.
Je nach CPU- und Gehäusetemperatur können Sie den mitgelie-
ferten NA-RC7 Low-Noise-Adapter (L.N.A.) zwischenschalten,
um das Betriebsgeräusch des Lüfters weiter zu reduzieren.
Achtung: Überprüfen Sie bei der Verwendung des L.N.A. die
Temperatur Ihrer CPU mittels entsprechender Software (z.B. der
entsprechenden Applikation Ihres Mainboard-Herstellers), um
eine automatische Drosselung der CPU wegen der erhöhten Tem-
peratur zu vermeiden. Falls die Kühlleistung unzureichend sein
sollte, erhöhen Sie bitte die Gehäusebelüftung oder entfernen Sie
den L.N.A.
Falls Sie einen 92x25mm Lüfter einsetzen möchten, um eine
noch höhere Kühlleistung zu erzielen, schrauben Sie bitte
zunächst den vorinstallierten NF-A9x14 Lüfter ab und ver-
wenden Sie die mitgelieferten längeren Schrauben zur Befes-
tigung des 92x25mm Lüfters.
Lüfter-Konfiguration
Schritt 3
Schritt 1
Befestigung des Kühlers auf der CPU
Achtung: Ziehen Sie die Schrauben bis zum Anschlag an, aber
wenden Sie nicht zu viel Kraft auf.
Achtung: Bitte entfernen Sie zunächst den weißen Schutzfilm von
der Unterseite des Kühlers.
Setzen Sie anschließend den Kühler auf die CPU und befestigen
Sie ihn mittels der Montageschrauben von der Rückseite des
Mainboards.
Schritt 2
1.
2.
3.
