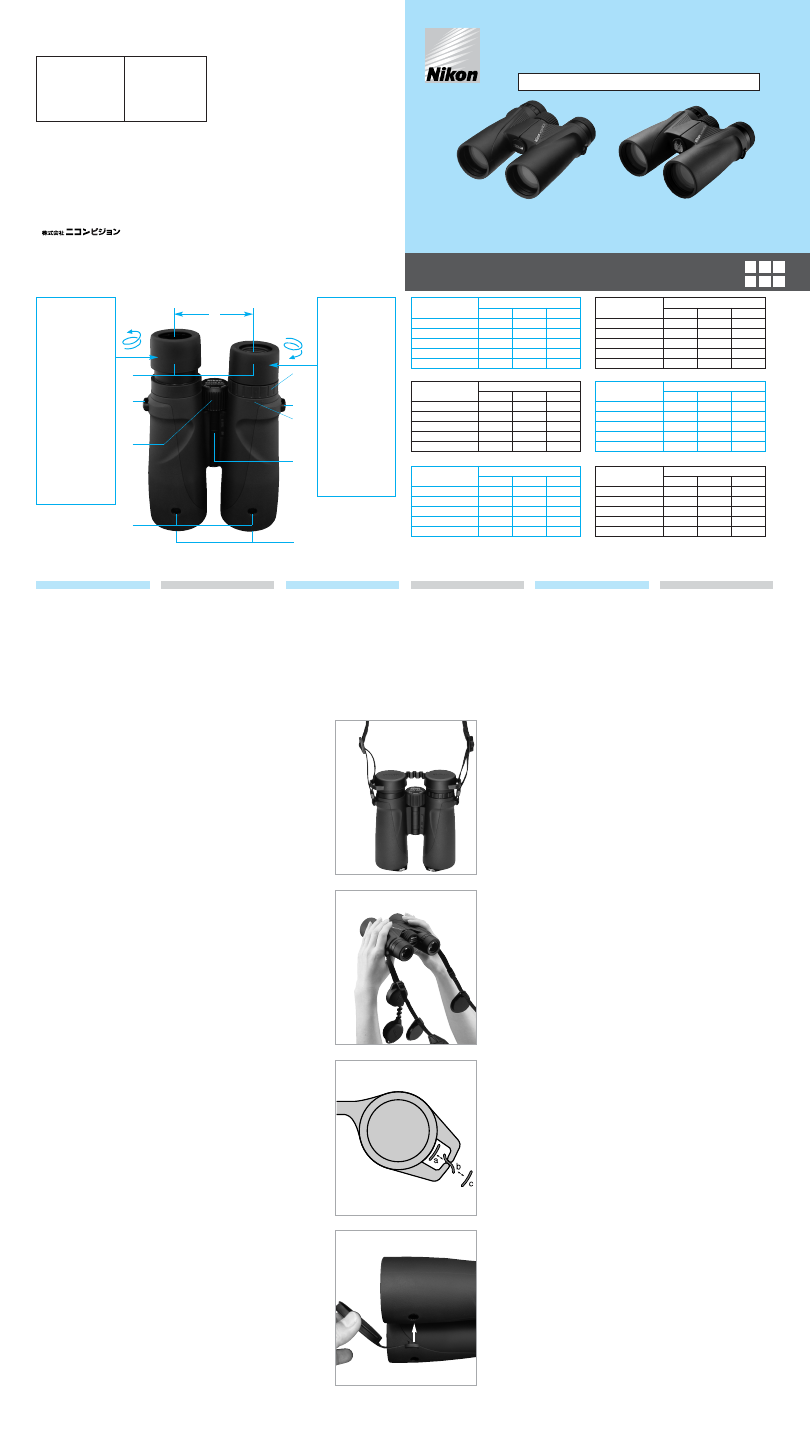

Bedienungsanleitung Nikon Monarch 12x56DCF Fernglas

Bedienungsanleitung

双眼鏡 / BINOCULARS / FERNGLÄSER /

JUMELLES / BINOCULARES / BINOCOLO

製品の手引き

/ Product Guide / Produktführer /

Guide des produits / Guía del producto / Guía del producto

1 Eyecup

2 Neck strap eyelet

3 Focusing ring

4 Objective lens

5 Interpupillary distance

6 Diopter ring

7 Diopter index

8 0 (zero) diopter position

9 Central shaft

!p Mount holes for objective lens caps

(8x42DCF/10x42DCF/12x42DCF/8.5x56DCF

/10x56DCF/12x56DCF)

TEILEBEZEICHNUNG

1 Okularmuschel

2 Riemenöse

3 Fokussierring

4 Objektivlinse

5 Augenabstand

6 Dioptrien-Einstellring

7 Dioptrienindex

8 Dioptrien-Nullstellung

9 Mittelachse

!p Montagebohrungen für

Objektivlinsenabdeckungen

(8x42DCF/10x42DCF/12x42DCF/8.5x56DCF

/10x56DCF/12x56DCF)

NOMENCLATURE NOMENCLATURANOMENCLATURE

1 Œilleton

2 Œillet pour courroie

3 Bague de mise au point

4 Lentille de l’objectif

5 Distance interpupillaire

6 Bague dioptrique

7 Index dioptrique

8 Position de “0” (zéro) dioptrique

9 Axe central

!p Orifices de montage pour les bouchons

d’objectif

(8x42DCF/10x42DCF/12x42DCF/8.5x56DCF

/10x56DCF/12x56DCF)

1 Oculares de goma

2 Ojo para la correa

3 Aro de enfoque

4 Lentes de objetivo

5 Distancia interpupilar

6 Anillo de dioptrías

7 Indice de dioptrías

8 Posición de cero (0) dioptrías

9 Eje pivote

!p Orificios de montaje para tapas de objetivo

(8x42DCF/10x42DCF/12x42DCF/8.5x56DCF

/10x56DCF/12x56DCF)

1 接眼目当て

2 ツリヒモ取りつけ部

3 ピント合わせリング

4 対物レンズ

5 眼幅

6 視度調整リング

7 指標

8 ０ディオプター位置

9 中心軸

!p 対物レンズキャップ取り付け穴

（ø56、ø42）

各部のなまえ

E G

F S I

J

NOMENCLATURA

ツリヒモの取り付け方

写真１のように、ツリヒモを取り付けます。ツリヒモがねじれないように注意してください。

観察時の接眼キャップの取り扱い

観察時の接眼キャップの取り扱いには、下記の [1]、[2]二通りの方法があります。

[1] 接眼キャップを本体から外し、両方のツリヒモにぶら下げて観察する。

[2] 接眼キャップを本体から外した後、右側のツリヒモから接眼キャップを外して、左側のツリ

ヒモにぶら下げた状態で観察する。（写真２）

接眼キャップ右側のツリヒモ取り付け部と対物レンズキャップのツリヒモ取り付け部には、ツリ

ヒモ着脱のための切れ目があります。

• 取り外し方： 図３のa-b-cのように、ツリヒモを取り外します。

• 取り付け方： 図３のc-b-aのように、ツリヒモを取り付けます。

観察時の対物レンズキャップの取り扱い

組み込み済対物レンズキャップの取り扱い（ø56、ø42）

• キャップは外力などの強い力で外れますので、紛失などにご注意ください。

• 外れたときのキャップの取り付け（写真４参照）

右側の足を先に穴に入れ、右に押し付けながら左側の足をはめ込んで下さい。足を軸にキャッ

プを回転させて、確実に取り付いているか、確認してください。

装着済対物レンズキャップの取り扱い（ø 36）

観察時、対物レンズキャップの紛失を防止するために、対物レンズキャップをツリヒモに取り付

けることが出来ます。（写真２）

Attaching neckstrap

Attach the neckstrap as illustrated (see Fig. 1), paying special attention to avoid twisting the strap.

During observation

Utilizing the eyepiece cap

There are two things you can do with the eyepiece cap as you observe your subject.

1. Remove the eyepiece cap from the eyepieces and allow it to hang from the neckstrap.

2. Remove the eyepiece cap from the eyepieces, then detach the right strap from the cap and allow it to hang

from the left neckstrap (Fig. 2).

Detaching the eyepiece cap/objective lens caps from the neckstrap

• To detach the eyepiece cap/objective lens caps, pull the neckstrap through the neckstrap slits (on the right-

hand side in the case of the eyepiece cap) (Fig. 3; a-b-c).

Attaching the eyepiece cap/objective lens caps to the neckstrap

• Attach the eyepiece cap/objective lens caps to the neckstrap as shown in Fig. 3; c-b-a. To adjust the length

of the straps or loops, pull the neckstrap as shown in Fig. 1.

Utilizing the objective lens caps

Using the built-in objective lens caps (8x42DCF/10x42DCF/12x42DCF/8.5x56DCF/10x56DCF/12x56DCF)

• Caps may become detached due to external pressure or other strong force. Take care to avoid losing them.

• If a cap becomes detached, re-attach as follows (Fig 4): First, position the right-hand hook on the lens caps

tab inside the lip of the mount hole. Next, while squeezing toward the right side, push the left-hand hook on the

tab inside the mount hole. Finally, fully push the tab into the hole while twisting. Confirm the caps are properly

and securely mounted.

Using the attaching objective lens caps (8x36DCF/10x36DCF)

You may wish to hang the objective lens caps from the neckstrap during observation to avoid losing them. (Fig. 2)

Anbringen des Trageriemens

Bringen Sie den Trageriemen wie gezeigt (Abb. 1) an, ohne dabei den Riemen zu verdrehen.

Während der Beobachtung

Handhaben der Okularabdeckung

Während der Beobachtung können Sie die Okularabdeckung auf zwei Arten handhaben.

1. Entfernen Sie die Okularabdeckung von den Okularen und lassen Sie sie am Trageriemen hängen.

2. Entfernen Sie die Okularabdeckung von den Okularen, trennen Sie die rechte Riemenseite von der

Abdeckung, und lassen Sie sie von der linken Riemenseite hängen. (Abb. 2)

Trennen der Okularabdeckung/Objektivlinsenabdeckungen vom Trageriemen

• Ziehen Sie den Trageriemen durch die Ösen (im Falle der Okularabdeckung an der rechten Seite).

(Abb. 3, a-b-c)

Anbringen der Okularabdeckung/Objektivlinsenabdeckungen am Trageriemen

• Bringen Sie Okularabdeckung/Objektivlinsenabdeckungen wie in Abb. 3, c-b-a gezeigt am Trageriemen an.

Zum Einstellen der Länge ziehen Sie den Riemen wie in Abb. 1 gezeigt.

Handhaben der Objektivlinsenabdeckungen

Verwendung der integrierten Objektivlinsenabdeckungen

(8x42DCF/10x42DCF/12x42DCF/8.5x56DCF/10x56DCF/12x56DCF)

• Die Linsenabdeckungen können sich u. U. aufgrund von äußerem Druck oder der Einwirkung anderer starker

Kräfte ablösen. Achten Sie unbedingt darauf, dass sie nicht verloren gehen.

• Abgelöste Linsenabdeckungen sind wie folgt wieder anzubringen (Abb. 4): Positionieren Sie zunächst die

rechte Klaue der Linsenabdeckung in der Lippe der Montagebohrung. Drücken Sie dann das Ganze nach

rechts und führen Sie dabei gleichzeitig die linke Klaue in die Montagebohrung ein. Zum Schluss drücken Sie

die Klaue bis zum Anschlag in die Bohrung und drehen sie dabei. Stellen Sie sicher, dass die

Linsenabdeckungen einwandfrei und sicher angebracht sind.

Verwendung der angebrachten Objektivlinsenkappen (8x36DCF/10x36DCF)

Sie können die Objektivlinsenabdeckungen am Trageriemen hängen lassen, um sie während der Beobachtung

nicht zu verlieren. (Abb. 2)

Fixation de la bandoulière

Fixez la bandoulière comme indiqué sur l’illustration (Fig. 1), en prenant garde de ne pas tordre la courroie.

Pendant l’observation

Utilisation des bouchons d’oculaire

Les bouchons d’oculaire peuvent être écartés des deux manières suivantes pendant l’observation des sujets.

1. Retirez les bouchons d’oculaire des oculaires et laissez-les pendre à partir de la bandoulière.

2. Retirez les bouchons d’oculaire des oculaires, détachez la courroie droite du bouchon et laissez-les pendre de

la bandoulière gauche (Fig. 2).

Détachement des bouchons d’oculaire/bouchons d’objectif de la bandoulière

• Pour détacher les bouchons d’oculaire/bouchons d’objectif, passez la bandoulière par les fentes pour

bandoulière (sur le côté droit dans le cas du bouchon d’oculaire) (Fig. 3; a-b-c).

Refixation des bouchons d’oculaire/bouchons d’objectif à la bandoulière

• Refixez les bouchons d’oculaire/bouchons d’objectif à la bandoulière comme indiqué sur la Fig. 3; c-b-a.

Tirez sur la bandoulière comme indiqué sur la Fig. 1 pour ajuster la longueur des courroies ou boucles.

Utilisation des bouchons d’objectif

Utilisation des capuchons d’objectif intégrés (8x42DCF/10x42DCF/12x42DCF/8.5x56DCF/10x56DCF/12x56DCF)

• Les capuchons peuvent se détacher suite à une pression extérieure ou une autre force importante. Faites

attention à ne pas les perdre.

• Si un capuchon se détache, remettez-le en place comme suit (Fig 4): D’abord, placez le crochet de droite de la

languette des capuchons d’objectif dans la fente de l’orifice de montage. Puis, poussez le crochet de gauche de

la languette à l’intérieur de l’orifice de montage, tout en serrant vers la droite. Enfin, poussez complètement la

languette dans l’orifice tout en la tordant. Vérifiez que les bouchons sont montés correctement et fermement.

Utilisation des capuchons d’objectif attachés (8x36DCF/10x36DCF)

Vous pouvez faire pendre les bouchons d’objectif de la bandoulière pendant l’observation pour éviter de les perdre. (Fig. 2).

Colocación de la correa al cuello

Instale la correa al cuello como en la figura (vea la Fig. 1) con cuidado para que no se enrolle la correa.

Mientras mira

Cómo guardar las tapas del ocular

Hay dos formas de guardar la tapa del ocular mientras observa su objeto.

1. Saque la tapa del ocular y cuelgue de la argolla.

2. Saque la tapa del ocular y suelte la correa derecha de la tapa y deje colgado de la argolla izquierda (Fig. 2).

Para sacar la tapa del ocular/tapa del objetivo de la correa al cuello

• Para soltar la tapa del ocular/tapa del objetivo, tire de la correa al cuello por las ranuras de la correa en el

lado derecho de la tapa del ocular (Fig. 3; a-b-c).

Para volver a colocar la correa al cuello en la tapa del ocular/tapa del objetivo

• Vuelva a instalar la tapa del ocular/tapa del objetivo en la correa al cuello como en la Fig. 3 (c-b-a). Para

ajustar la longitud de las correas o bucles, tire de las correas como en la Fig. 1.

Cómo guardar las tapas del objetivo

Utilización de las tapas del objetivo incorporadas (8x42DCF/10x42DCF/12x42DCF/8.5x56DCF/10x56DCF/12x56DCF)

• Las tapas pueden salirse debido a presión externa u otra fuerza considerable. Tenga cuidado de no perderlas.

• Si una tapa se sale, acóplela otra vez de la siguiente forma (Fig. 2): Primero, coloque el gancho derecho en la pestaña

de las tapas del objetivo dentro del borde del orificio de montaje. A continuación, a la vez que aprieta hacia la parte

derecha, empuje el gancho izquierdo en la pestaña dentro del orificio de montaje. Por último, empuje completamente la

pestaña en el orificio a la vez que tuerce. Confirme que las tapas quedaron montadas adecuada y seguramente.

Utilización de las tapas del objetivo acoplables (8x36DCF/10x36DCF)

Puede colgar las tapas del objetivo de la argolla mientras observa, para evitar que se pierdan las tapas. (Fig. 2)

Fissaggio della tracolla

Fissare la tracolla come mostrato (si veda la Fig. 1), prestando particolare attenzione a non attorcigliarla.

Durante le osservazioni

Uso del coprioculari

Durante l’osservazione dei soggetti, per il coprioculari sono disponibili le seguenti alternative:

1. rimuovere il coprioculari dagli oculari e lasciarlo pendere dalla tracolla, oppure.

2. rimuovere il coprioculari dagli oculari, staccare da esso la cinghietta destra e lasciarlo pendere dal lato sinistro

della tracolla (Fig. 2).

Distacco del coprioculari / dei copriobiettivi dalla tracolla

• Per staccare il coprioculari / i copriobiettivi dalla tracolla, tirare quest’ultima facendola scorrere attraverso la

relativa fessura (situata sul lato destro nel caso del coprioculari) (Fig. 3, a – b - c).

Fissaggio del coprioculari / dei copriobiettivi alla tracolla

• Fissare il coprioculari / i copriobiettivi alla tracolla, come mostrato nella Fig. 3, c – b - a. Per regolare la

lunghezza delle cinghiette o degli occhielli, tirare la tracolla come mostrato nella Fig. 1.

Uso dei copriobiettivi

Utilizzo dei copriobiettivi incorporati (8x42DCF/10x42DCF/12x42DCF/8.5x56DCF/10x56DCF/12x56DCF)

• È possibile che i copriobiettivi si stacchino a causa della pressione esterna o a causa di altre pressioni e che

possano essere smarriti.

• Se un copriobiettivo dovesse staccarsi, fissarlo nuovamente come indicato (Fig. 4): primo, posizionare il

gancio di destra sulla linguetta del copriobiettivo all’interno del bordo del foro di fissaggio. Quindi, premendo

verso destra, premere il gancio di sinistra sulla linguetta all’interno del foro di fissaggio. Infine, premere a fondo

la linguetta nel foro durante l’avvitamento. Verificare che i coperchi siano fissati correttamente e in modo stabile.

Utilizzo dei copriobiettivi di fissaggio (8x36DCF/10x36DCF)

Durante le osservazioni i copriobiettivi possono venire appesi alla tracolla, per evitare di perderli (Fig. 2).

写真１

Fig. 1

Abb. 1

図３

Fig. 3

Abb. 3

写真２

Fig. 2

Abb. 2

Printed in China (139k)/9DE

NIKON VISION CO., LTD.

Customer Service Department

3-25, Futaba 1-chome, Shinagawa-ku, Tokyo 142-0043, Japan

Tel: +81-3-3788-7699 Fax: +81-3-3788-7698

本体表示

Body marking

Beschriftung

Nikon MONARCH

Marque du boîtier

Marca en el cuerpo

Marcatura sul prodotto

CSセンター

住所：〒142-0043東京都品川区二葉1丁目3番25号

Tel：03-3788-7699Fax：03-3788-7692

モナーク/MONARCH/MONARCH ATB

1 Occiello per tracolla

2 Paraocchio

3 Anello di messa a fuoco

4 Obiettivo

5 Distanza interpupillare

6 Anello di regolazione diottrica

7 Indice di regolazione diottrica

8 Posizione di 0 (zero) in regolazione

diottrica

9 Albero centrale

!p Fori di fissaggio dei copriobiettivi

(8x42DCF/10x42DCF/12x42DCF/8.5x56DCF

/10x56DCF/12x56DCF)

3

!p

6

8

7

5

1

2

9

裸眼で使用する場合は、

接眼目当てを反時計方向

に一杯まで回してくださ

い。

Eyecup is turned

counterclockwise to the fully

extended position (for users

with normal eyesight)

Okularmuschel bis zum

Anschlag herausgedreht (für

Anwender ohne Sehhilfe)

L’œilleton est tourné dans le

sens anti-horaire en position

entièrement sortie (pour les

utilisateurs à vision normale).

Gire el ocular hacia la

izquierda para alargarlo al

máximo (para las personas

con visión normal)

Per portarlo nella posizione

completamente estesa, il

paraocchio viene ruotato in

senso antiorario (per utenti con

una vista normale).

眼鏡を使用する場合は、

接眼目当てを時計方向に

一杯まで回してください。

Eyecup is turned clockwise to

the fully retracted position (for

spectacle wearers)

Okularmuschel bis zum

Anschlag nach unten gedreht

(für Brillenträger)

L’œilleton est tourné dans le

sens horaire en position

entièrement enfoncée (pour les

porteurs de lunettes).

Gire el ocular hacia la derecha

hasta que se retraiga

completamente (para las

personas que utilicen lentes)

Per portarlo nella posizione

completamente ritratta, il

paraocchio viene ruotato in

senso orario (per utenti con gli

occhiali).

構成 識別マーク

ø36 ø42 ø56

双眼鏡ボディ BR BY BS

接眼キャップ EBJ EBJ EBN

対物レンズキャップ OAV OBF OBD

ソフトケース CAV CAW CBU

ツリヒモ SAD SAD SAA

ITEMS SUPPLIED identification marking

ø36 ø42 ø56

Binoculars BR BY BS

Eyepiece lens cap

EBJ EBJ EBN

Objective lens caps OAV OBF OBD

Soft case CAV CAW CBU

Neckstrap SAD SAD SAA

Im Lieferumfang Kennzeichnung

ø36 ø42 ø56

Fernglas

BR BY BDS

Okulardeckel EBJ EBJ EBN

Objektiv-linsendeckel OAV OBF OBD

Weichtasche

CAV CAW CBU

Halsriemen SAD SAD SAA

ELEMENTS FOURNIS Marque d’identification

ø36 ø42 ø56

Jumelles BR BY BS

Capuchon d’oculaire

EBJ EBJ EBN

Capuchons d'objectif OAV OBF OBD

Etui souple CAV CAW CBU

Bandoulière

SAD SAD SAA

ACCESORIOS Marca de identificación

SUMINISTRADOS

ø36 ø42 ø56

Binoculares BR BY BS

Tapa de oculares

EBJ EBJ EBN

Tapas de objetivo OAV OBF OBD

Funda blanda CAV CAW CBU

Correa al cuello SAD SAD SAA

ARTICOLI FORNITI Contrassegno per individuazione

ø36 ø42 ø56

Binocolo BR BY BS

Coperchi di oculari EBJ EBJ EBN

Copriobiettivo OAV OBF OBD

Custodia morbida CAV CAW CBU

Tracolla SAD SAD SAA

モナーク/MONARCH MONARCH ATB

8x36DCF

/

10x36DCF / 8x42DCF

/

10x42DCF / 12x42DCF

8.5x56DCF / 10x56DCF / 12x56DCF

4

写真４

Fig. 4

Abb. 4

12x56DCFには三脚アダプターTRA-3が付属します。

Tripod adapter TRA-3 is included with 12x56DCF.

Stativadapter TRA-3 gehört zum Lieferumfang von 12x56DCF.

Con el 12x56DCF se incluye el adaptador para trípode TRA-3.

L’adaptateur pour trépied TRA-3 est fourni avec les 12x56DCF.

L’adattatore treppiedi TRA-3 è incluso nel 12x56DCF.

Bewertung

Mehr zu diesem Bedienungsanleitung

Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr Nikon Monarch 12x56DCF Fernglas zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, Nikon zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres Nikon Monarch 12x56DCF Fernglas in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.

Spezifikationen

Alle Anleitungen für Nikon Ferngläser
Weitere Anleitungen von Ferngläser

Verwandte Produkte

Bedienungsanleitung

Nikon Prostaff P7 10x42 Fernglas

Bedienungsanleitung

Nikon EDG 10x32 Fernglas

Bedienungsanleitung

Nikon Travelite V 8-24x25CF Fernglas

Bedienungsanleitung

Nikon 8x30 EII Fernglas

Bedienungsanleitung

Nikon Aculon A211 10-22x50 Fernglas

Bedienungsanleitung

Nikon Prostaff P7 10x30 Fernglas

Bedienungsanleitung

Nikon 7x50 IF WP Fernglas

Bedienungsanleitung

Nikon StabilEyes 16x32 Fernglas

Verwandte Kategorien
