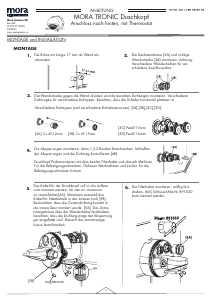

Bedienungsanleitung

Mora Armatur AB

Box 440

SE-792 27 MORA

SWEDEN

www.moraarmatur.se

ANLEITUNG

MORA TRO

NIC

Duschkopf

Anschluss nach hinten, mit Thermostat

05.06. MA nr 89 08 92.DE

MONTAGE und

INSTALLATION

Die Rohre mit Länge 17 mm ab Wand ab-

schneiden.

Die Deckmembrane [2A] und richtige

Wandscheibe [2B] montieren. Achtung:

Verschiedene Wandscheiben für ver-

schiedene Anschlussrohre.

Die Wandscheibe gegen die Wand drücken und die korrekten Dichtungen montieren. Verschiedene

Dichtungen für verschiedene Rohrtypen. Beachten, dass die Scheibe horizontal platziert ist.

MONTAGE

Die Absperrungen montieren, dann 1,5-2 Runden festschrauben. Schließen

der Absperrungen und die Dichtung kontrollieren [4B].

Duschkopf Probemontieren mit dem beiden Filterhalter

und danach Markiren

Für die Befestigungsschrauben, Gehäuse Wecknehmen und Löcher für die

Befestigungsschrauben bohren.

Das Kabel für der Druckknopf soll in das äußere

Loch montiert werden, um den ev. Austausch

zu vereinfachen[5A].

Montieren eventuell das

Kabel für Netzbetrieb

in das inneren

Loch [5B].

Beobachten, dass die G

ummid

ich

tung korrekt in

die innere Spur montiert wurde. [5A]. Das Arma-

turengehäuse über die Wandscheibe festdrücken,

beachten, dass die Dichtungsringe der Absperrung

gut eingefettet sind. Danach das Armaturenge-

häuse festschrauben.

Die Filterhalter montieren, mäßig fest-

drehen. (6A] Schlüssel MA-Nr 891030

kann benutzt werden.

Ma-nr. 891030

[3A] Cu

Ø:

12mm [3B] Cu

Ø:

15mm

[3C] Pex

15mm

[3D]

Pex

Ø:

16mm

Verschiedene Rohrtypen (und verschiedene Rohrdimensionen)

[3A],[3B],[3C],[3D]:

[5B]

Magnetventil

Download Bedienungsanleitung auf Deutsch (PDF, 3.21 MB)
