Bedienungsanleitung Indesit TK 64 CL Kochfeld

Bedienungsanleitung

DE

Die Länge der Regelschrauben der

Befestigungsklammern wird vor Montage derselben

eingestellt, und zwar je nach der Stärke der

Auflagefläche:

 30 mm - Schraube 17,55 mm;

 40 mm - Schraube 7,55 mm.

Verfahren Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der

vier kurzen, stumpfen Schrauben in die in der Mitte einer

jeden Kochfeldseite befindlichen Lochbohrungen.

2. Setzen Sie das Kochfeld durch leichtes Andrücken

des gesamten umlaufenden Randes mittig in den

Möbelausschnitt ein, und zwar so, dass es

vorschriftsmä

ßig auf der gesamten Auflagefläche

aufstützt.

3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach

Einsatz des Kochfeldes in den Möbelausschnitt die 4

Befestigungshaken (ein jeder mit seinem Stift) in den

umlaufenden unteren Rand des Kochfeldes, und schrauben

Sie diese mittels der vier langen, spitzen Schrauben fest, bis

das Glas an der Auflagefläche

anhaftet.

 Die Schrauben der Zentrierungsfedern müssen

unbedingt zugänglich sein.

 Gemäß den Sicherheitsvorschriften muss nach

erfolgtem Einbau die Möglichkeit einer Berührung mit

Strom führenden Teilen ausgeschlossen sein.

 Alle zum Schutz dienenden Teile müssen so befestigt

werden, dass ein Entfernen derselben, ohne ein

Werkzeug zu Hilfe nehmen zu

müssen, nicht möglich ist.

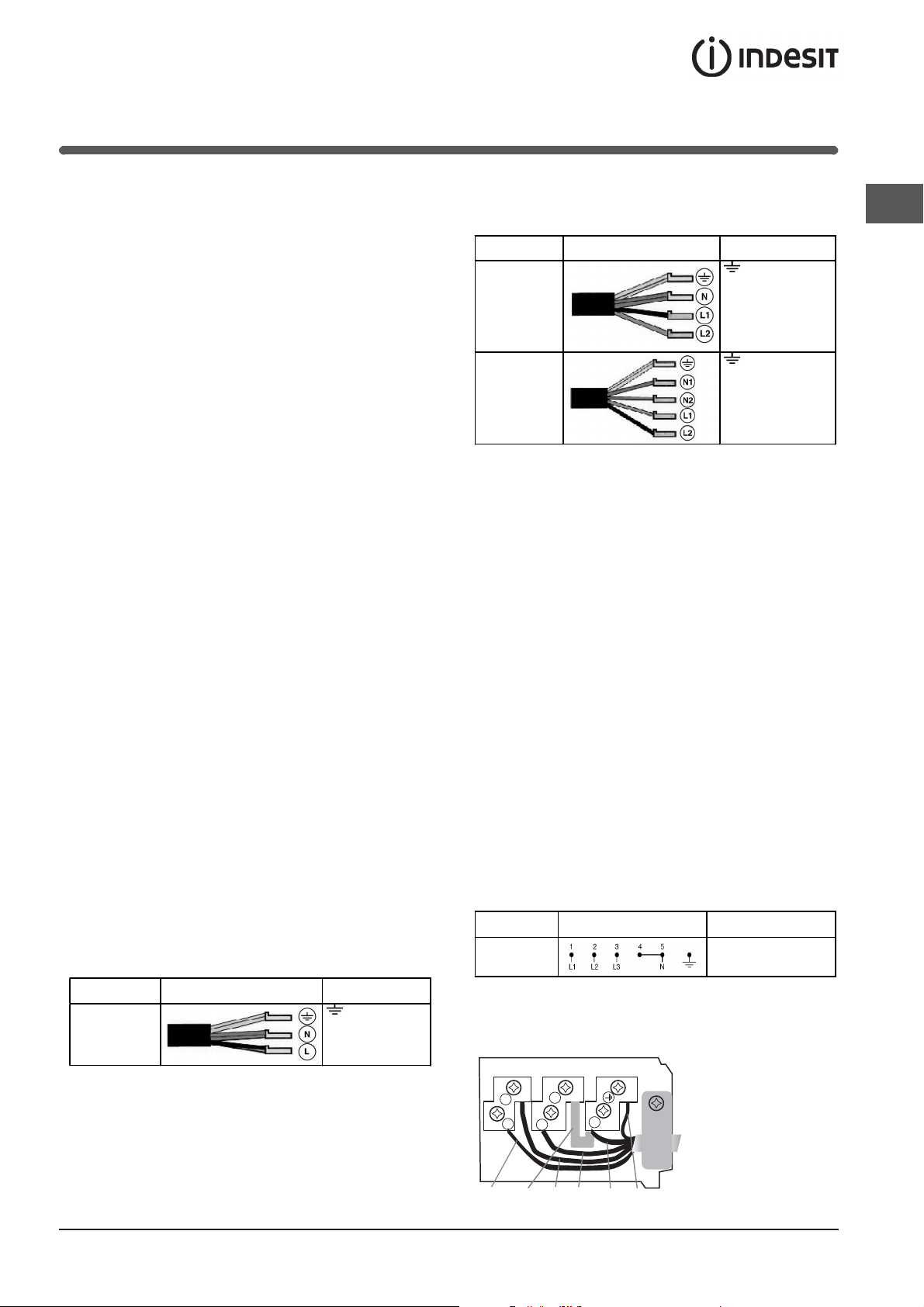

Elektroanschluss

 Bei der Installation des Kochfeldes und der eines

eventuellen Einbaubackofens müssen sämtliche

Elektroanschlüsse getrennt vorgenommen werden, und

dies nicht nur aus Sicherheitsgründen, sondern auch

um den Backofen, falls nötig, leichter herausziehen zu

können.

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen

Netzkabel ausgestattet und ist für einen

Einphasenanschluss voreingestellt. Schließen Sie die

Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung

und -frequenz

Elektrokabel

Anschluss der

Drähte

230V 1+N ~

50 Hz

: gelb/grün;

N: die 2 blauen

Drähte zusammen

L: braun zusammen

mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden

Eigenschaften entsprechen:

Netzspannung und -frequenz

 400V - 2+N ~ 50 Hz

 230V 3 ~ 50 Hz

 400V - 2+2N ~ 50 Hz

Trennen Sie die Drähte und schließen Sie sie gemäß

nachfolgender Tabelle und Zeichnungen an:

Netzspannung

und -frequenz

Elektrokabel

Anschluss der

Drähte

400V - 2+N ~

50 Hz

230V 3 ~

50Hz

: gelb/grün;

N: die 2 blauen Drähte

zusammen

L1: schwarz

L2: braun

400V - 2+2N ~

ı 50 Hz

: gelb/grün;

N1: blau

N2: blau

L1: schwarz

L2: braun

Sollte die Elektroanlage einer der nachfolgenden

Eigenschaften entsprechen:

Netzspannung und -frequenz

 400V 3 - N ~ 50 Hz

dann verfahren Sie wie folgt:

 Das eventuell mitgelieferte Netzkabel kann für diese

Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel

des Typs H05RR-F, oder eines höheren Wertes,

geeigneter Maße (Kabelquerschnitt: 25 mm).

2. Heben Sie unter Zuhilfenahme eines

Schraubenziehers die seitlichen Zungen des

Klemmengehäusedeckels an (siehe Abbildung

Klemmengehäuse ).

3. Schrauben Sie die Schraube der Kabelklemme

sowie die Schrauben der Klemmen, die der

erforderlichen Anschlussart entsprechen, aus und

positionieren Sie die Brücken in Anlehnung an

nachfolgende Tabelle und Zeichnungen:

4. Verlegen Sie die Drähte gemäß nachstehenden

Zeichnungen und Tabelle und schlie

ßen Sie die

Drähte an. Ziehen Sie die Klemmenschrauben

hierbei fest an.

Netzspannung

und -frequenz

Elektrischer Anschluss Klemmengehäuse

400V 3-N ~ ı 50

Hz

Dreiphasenanschluss 400

5. Befestigen Sie das Netzkabel in der

entsprechenden Kabelklemme und schließen Sie

den Deckel.

5

Phase Brücke Nullleiter ErdleiterPhase

1

2

3

4

Phase

Dreiphasenanschluss

400
