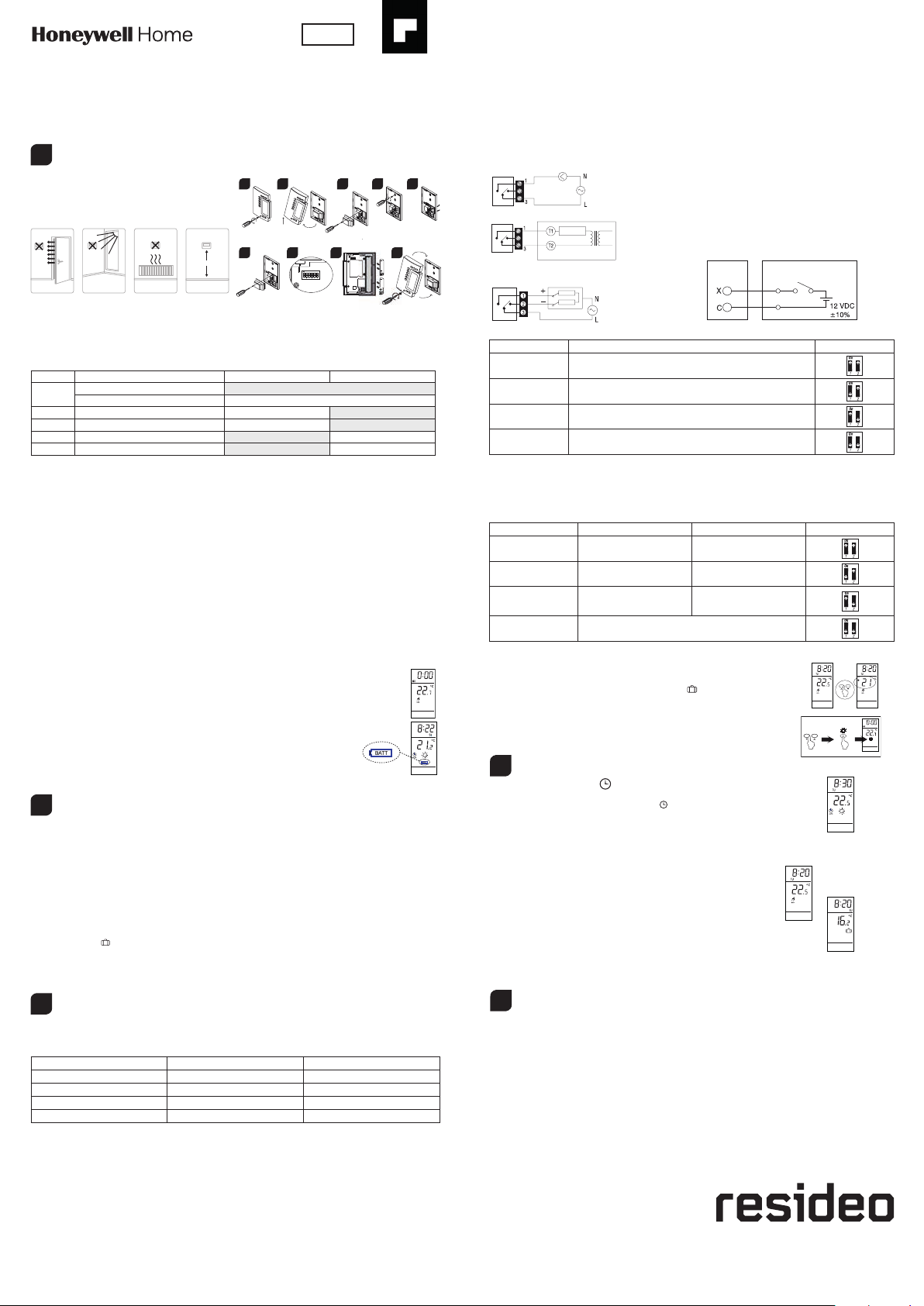

T140 Digitaler Thermostat

Installations- und Bedienungsanleitung

Installation

Die Installation muss von einer fachkundigen Person

vorgenommen werden. Vergewissern Sie sich zu Ihrem

eigenen Schutz unbedingt, dass die Netzspannung

ausgeschaltet ist, bevor Sie auf die Verkabelung zugreifen.

1.1 Leitlinien

1

1.2-1.5m

Bk-electronic GmbH

Hardhofweg 40

74821 Mosbach

Deutschland

Weitere Informationen zu diesem Produkt

finden Sie auf der Website von

livewell.honeywellhome.com

1.2 Verkabelung des

Thermostaten

Bei einer 2LeiterVerbindung: keine Polarität.

Direkte Verkabelung mit der Umwälzpumpe

Anschluss an die Thermostatanschlüsse eines Heizkessels

Bei einer 3LeiterVerbindung: Polarität beachten

Verkabelung mit einem kraftbetätigten Mischregelventil

1 Lösen Sie die Schraube, die die Frontplatte an der Montageplatte hält.

2 Ziehen Sie am unteren Teil der Frontplatte und nehmen Sie diese vom Thermostaten ab.

3 Lösen Sie die Schraube, mit der die Klemmenabdeckung gehalten wird und nehmen Sie diese ab.

4 Ziehen Sie Drähte durch die Öffnung in der Montageplatte und befestigen Sie die Montageplatte mit

den im Lieferumfang enthaltenen Dübeln und Schrauben an der Wand (oder an einem Schaltkasten für

Netzspannungsleitungen).

5 Verkabeln Sie den Thermostaten mit der Heizungsanlage und schließen Sie gegebenenfalls den

Fernbedienungseingang an.

6 Sobald die Verkabelung abgeschlossen ist, bringen Sie die Klemmenabdeckung wieder an.

7 Nehmen Sie mithilfe der Schalter auf der Rückseite der Frontplatte die entsprechenden Konfigurationseinstellungen

für Ihren Thermostaten vor.

8 Setzen Sie die Batterien ein.

9 Montieren Sie die Frontplatte auf der Montageplatte und ziehen Sie die Schraube fest.

1.3 Verkabelung des

Fernsteuerungseingangs

Der Thermostat ist mit einem Fernsteuerungseingang

ausgestattet, der den Anschluss an eine Telefonsteuerung

oder eine Hausautomatisierungsanlage ermöglicht.

Wird über diesen Eingang ein Signal empfangen,

schaltet der Thermostat automatisch von der normalen

Betriebsart in den Urlaubsmodus. Nähere Informationen

zur Bedienung der Telefonsteuerung finden Sie in der

Bedienungsanleitung.

1.4 Thermostat einrichten

Die Schalter befinden sich auf der Rückseite der Frontplatte. Die Standardeinstellungen sind hervorgehoben.

1. Bei einem Wechsel von °C auf °F (oder umgekehrt) müssen Sie Ihre Komfort-, Sparbetrieb- und

Urlaubseinstellungen neu programmieren.

2. Bei Warmwasseranlagen wird die Aktivierung dieser Option empfohlen, damit sich die Pumpe alle 24 Stunden

eine Minute lang einschaltet, um ein Festsetzen der Pumpe zu verhindern.

1.4.1 Proportionale Anpassungsbetriebsart (Schalter Nr. 5)

In dieser Betriebsart werden zur Festlegung des nächsten Zyklus frühere Zyklen analysiert. Dieser

Regelungsmodus garantiert eine optimale Temperaturregelung in Abhängigkeit von der Leistungsfähigkeit des

Systems. Zur Verlängerung der Lebensdauer des Systems ist eine minimale Ein-/Ausschaltzeit von 10% des

Zyklus implementiert worden.

Ideal für:

• Elektrische Strahlungs- oder Konvektorheizung

• Zirkulationssteuerung in einem Warmwassersystem

• Elektrischer Heißluftofen

• Konventioneller Gas- oder BrennstoffHeißluftofen

HeizzyklusAuswahl (Schalter Nr. 1 und Nr. 2)

Wählen Sie den Zyklus mit den Schaltern Nr. 1 und Nr. 2 aus. Kurze Zyklen tragen dazu bei,

Temperaturschwankungen zu vermeiden und erhöhen damit den Komfort für den Nutzer.

1

6 7 8 9

2

3

4 5

Home automation system

or telephone controller

T140

Schalter Beschreibung NACH OBEN NACH UNTEN

1 und 2

Zyklen (proportional) 15 min (siehe 1.4.1)

Bereich (konventionell) 0,5°C (0,9°F) (siehe 1.4.2)

3 Uhrzeitanzeige 12H 24H

4 Temperaturanzeige

1

°F °C

5 Temperaturregelungsmodus Proportional (siehe 1.4.1) Konventionell (siehe 1.4.2)

6 Pumpenschutz

2

Deaktivieren Aktivieren

Zyklen EUROPA Position

5 Minuten Nicht empfohlen für Heizkessel

10 Minuten Gas- oder elektrischer Wandheizkessel

15 Minuten Brennstoff- oder GasBodenheizung, Warmluftheizung

20 Minuten Gewerbeeinheit

Technische Daten

Stromversorgung: 2 AlkaliBatterien 1,5 V (AA oder LR6)

Maximale ohmsche Last: 5 A bei 240 VAC / 5 A bei 30 VDC

Maximale induktive Last: 2 A bei 240 VAC / 2 A bei 30 VDC (P.F. = 0,4)

Fernsteuerungseingang: 12 VDC, ± 10%, 2,5 mA

Zertifizierungen: CE, c UL us

Steuergerät: Elektronisch

Automatische Wirkungsweise: Typ 1 B

Anzahl der Programme: 4 Programme / Tag, insgesamt 28 Programme

Lagertemperatur: 20°C bis 50°C (4°F bis 122°F)

Betriebstemperatur: 0°C bis 50°C (32°F bis 122°F), 95% relative Luftfeuchtigkeit

Temperatureinstellbereich: 5°C bis 30°C (40°F bis 85°F)

Auflösung der Temperaturanzeige: 0,1 Grad

Genauigkeit der Temperaturmessung: ± 0,5°C (± 0,9°F)

Software: Klasse A

Schutzklasse: II

Schutzart: IP 40

Die Klemmen sind für einen Drahtquerschnitt von bis zu 2,5 mm2 (14 AWG) ausgelegt.

Grundkonfiguration

2.1 Uhrzeit und Tag einstellen

 Stellen Sie die Uhrzeit mit den Tasten Stunde und Minute ein.

2 Stellen Sie den Tag mit der Taste “Day” [Tag] ein.

2.2 Sollwerte konfigurieren

2.2.1 Komfort- und Sparbetrieb

Diese Sollwerte sind den Programmen des Zeitplans zugeordnet und folgendermaßen vorprogrammiert:

Komfort R 20°C (68°F) Programme 1 und 3

Sparbetrieb  18°C (64°F) Programme 2 und 4

2.2.2 Urlaub

Dieser vorprogrammierte Sollwert wird verwendet, wenn der Urlaubsmodus aktiviert ist.

Urlaub 10°C (50°F)

Auswahl der Betriebsart

3.1 Automatik

In diesem Modus wird der Zeitplan ausgeführt. So aktivieren Sie diese Betriebsart:

• Drücken Sie so lange auf „Manuell/Auto“, bis es angezeigt wird. Es wird das

ProgrammSollwertSymbol angezeigt.

3.1.1 Vorübergehende Umgehung

Im Automatikbetrieb können Sie den aktuellen Programmsollwert bis zum Beginn des nächsten Programms

vorübergehend umgehen. So umgehen Sie den Programmsollwert:

• Stellen Sie die gewünschte Temperatur ein pq ODER drücken Sie schnell

auf R oder , um einen vorher festgelegten Sollwert zu verwenden.

3.2 Manueller Betrieb

J

In diesem Modus können Sie eine konstante Temperatur beibehalten.

• Drücken Sie so lange auf „Manuell/Auto“, bis angezeigt wird.

• Stellen Sie die Temperatur ein pq ODER drücken Sie schnell auf R oder ,

um einen vorher festgelegten Sollwert zu verwenden.

3.3 Urlaub

Hält eine bestimmte Temperatur über eine längere Zeit der Abwesenheit (z.B. Urlaub) aufrecht.

• Zur Aktivierung vom Thermostat aus schnell drücken.

Zeitplan programmieren

Der Thermostat ermöglicht für jeden Wochentag vier Einstellmöglichkeiten. Es gibt keine voreingestellten

Programme. Ihre Heizungsanlage schaltet zwischen dem Komfortsollwert und dem SparbetriebSollwert

entsprechend den von Ihnen eingestellten Zeiten um.

1.4.2 Konventionelle Betriebsart mit Vorausschätzung (Schalter Nr. 5)

Diese Betriebsart ist mit allen Heizsystemen kompatibel.

Programmierbare Temperaturbereichsauswahl (Schalter Nr. 1 und Nr. 2)

Wählen Sie den Temperaturbereich mit den Schaltern Nr. 1 und Nr. 2 aus. Der Standardtemperaturbereich

beträgt 0,5°C. Beträgt der Temperatursollwert beispielsweise 20°C, schaltet sich die Heizungsanlage bei 19,5°C

ein und bei 20,5°C aus.

Bereich Warmwasserheizung Warmluftheizung Position

0,3°C

Nicht empfohlen für

Heizkessel

Nicht empfohlen für

Zentralheizungsgeräte

0,4°C

Gas- oder elektrischer

Wandheizkessel

Strahlungs- oder elektrische

Konvektorheizung

0,5°C

Brennstoff- oder

GasBodenheizung,

Warmluftheizung

Zentralheizung

0,6°C Gewerbeeinheit

1.5 Einsetzen der Batterien

Wenn Sie die Batterien zum ersten Mal einsetzen, führt das Gerät eine Reihe von Tests und eine

vollständige Rückstellung auf Null durch.

Auf dem Bildschirm sollte 0:00 MO

J

und die Umgebungstemperatur angezeigt werden. Der aktuelle

Sollwert beträgt 20°C.

1.5.1 Austausch der Batterien

Der Thermostat zeigt ein Symbol an, wenn die Batterien gewechselt werden müssen. Dieses Symbol

wird 60 Tage lang angezeigt, danach schaltet der Thermostat das Heizgerät ab.

Die Zeit und die Programmierung werden beim Batteriewechsel 15 Sekunden lang gespeichert.

4.1 Programme einstellen und ändern

1 Drücken Sie auf “Programm”. Auf dem Bildschirm werden MO und PROG 1 angezeigt.

2 Drücken Sie die Taste “Day” [Tag], um den Tag auszuwählen (halten Sie die Taste 3 Sekunden lang

gedrückt, um alle Tage der Woche auszuwählen).

3 Drücken Sie die Taste “Hour and Minute” [Stunde und Minute], um die Startzeit einzustellen. Drücken Sie

auf “Clear”, um einen Eintrag zu löschen; die Zeitzone zeigt --:-- an, wenn das Programm inaktiv ist.

 Drücken Sie auf „Program“ [Programm], um die Programmnummer (2, 3 oder 4) auszuwählen.

5 Wiederholen Sie die Schritte 3 und 4 für die restlichen Programme.

6 Drücken Sie zum Beenden auf “Manuell/Auto”.

Gehen Sie folgendermaßen vor, um das Programm für den gewünschten Tag zu löschen:

1 Drücken Sie so lange auf „Program“ [Programm], bis das gewünschte Programm ausgewählt ist.

2 Drücken Sie auf „Day“ [Tag], um den gewünschten Tag auszuwählen.

3 Drücken Sie auf „Clear“ [Löschen], um die Uhrzeit zu löschen (--:--).

4 Drücken Sie zum Beenden auf “Manuell/Auto”.

2

3

4

5

2.2.3 So ändern Sie einen Sollwert

 Stellen Sie mithilfe von pq die Temperatur ein.

2 Halten Sie eine der Sollwerttasten (R oder  oder ) so lange gedrückt,

bis das Symbol auf dem Bildschirm angezeigt wird (etwa 3 Sekunden lang).

2.3 Anzeige des aktuellen Sollwerts

Um den aktuellen Sollwert anzuzeigen, drücken Sie kurz einmal eine der

Pfeiltasten pq.

Auf dem Bildschirm wird der Sollwert angezeigt, der Pfeil zeigt einen Sollwert an.

Programme Zugehöriger Sollwert Uhrzeit

PROG 1

R (Komfort)

Wecken

PROG 2

 (Sparbetrieb)

Abfahrt

PROG 3

R (Komfort)

Rückkehr

PROG 4

 (Sparbetrieb)

Schlafmodus

Anschluss an eine Telefonsteuerung oder an

eine Hausautomatisierungsanlage

© 2019 Resideo Technologies, Inc.

Dieses Produkt wird von Resideo und seinen

Tochtergesellschaften hergestellt.

Die Marke Honeywell Home wird unter der Lizenz von

Honeywell International Inc. verwendet.

Alle Rechte vorbehalten.

3300057ED02

Steuerung über Telefon oder

Hausautomatisierung.

DE + EN
