Bedienungsanleitung

INSTRUKCJA ORYGINALNA (OBSŁUGI)

SZLIFIERKA OSCYLACYJNA

59G322

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

OSTRZEŻENIA BEZPIECZEŃSTWA DLA SZLIFIERKI

OSCYLACYJNEJ

Trzymaj elektronarzędzie za izolowane powierzchnie, ponieważ

powierzchnia szlifująca może zetknąć się z jego własnym

przewodem. Uszkodzenie przewodu "pod napięciem" może

spowodować, że odsłonięte, metalowe części elektronarzędzia mogą

znaleźć się "pod napięciem" i mogą spowodować porażenie operatora

prądem elektrycznym.

Podczas szlifowania powierzchni drewnianych i metalowych np.

malowanych farbami z dodatkiem ołowiu, mogą powstawać

szkodliwe/toksyczne pyły. Kontakt lub wdychanie takich pyłów może

zagrażać zdrowiu obsługującego lub osobom postronnym. Należy

stosować odpowiednie środki ochrony osobistej takie jak: półmaski

filtrujące, okulary ochronne. Należy podłączyć instalację odciągającą pył.

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SZLIFIERKI

• W czasie użytkowania należy szlifierkę trzymać pewnie, obiema

rękami.

• Przed włączeniem szlifierki należy upewnić się czy nie dotyka ona

papierem ściernym do materiału, który ma być obrabiany.

• Przed włączeniem szlifierki należy upewnić się czy papier ścierny jest

umocowany pewnie, oraz czy dźwignie mocowania papieru są w

położeniu zaciśnięcia papieru.

• Nie wolno dotykać części szlifierki, które są w ruchu.

• Nie wolno odkładać szlifierki po wyłączeniu przed zatrzymaniem się jej

części ruchomych.

• Należy stosować maskę ochronną, jeżeli podczas szlifowania powstaje

pył. Pył powstający podczas szlifowania powierzchni malowanych

farbą ołowiową, niektórych rodzajów drewna i metalu jest szkodliwy.

• Kobiety w ciąży i dzieci nie powinny wchodzić do pomieszczenia, w

którym za pomocą szlifierki usuwana jest farba zawierająca związki

ołowiu.

• W pomieszczeniu, w którym za pomocą szlifierki usuwana jest farba

zawierająca związki ołowiu, nie wolno jeść, pić lub palić.

• Należy unikać stosowania długich przedłużaczy.

W CZASIE UŻYTKOWANIA SZLIFIERKI

• Podczas pracy szlifierką zawsze należy stosować nauszniki

przeciwhałasowe i półmaskę ochronną.

• Szlifierka nie nadaje się do pracy na mokro.

• Przed przyłączeniem szlifierki do sieci należy sprawdzić czy przycisk

włącznika nie znajduje się w położeniu włączenia.

• Przewód zasilający urządzenia zawsze należy trzymać z dala od

ruchomych części szlifierki.

• Przy pracy szlifierką ponad głową operatora należy stosować gogle lub

okulary przeciwodpryskowe.

• W czasie posługiwania się szlifierką nie wolno wywierać na nią

nadmiernego nacisku, który mógłby doprowadzić do zatrzymania

szlifierki.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia,

stosowania środków zabezpieczających i dodatkowych środków

ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów

podczas pracy.

BUDOWA I PRZEZNACZENIE

Szlifierki oscylacyjne są ręcznymi elektronarzędziami z izolacją II klasy.

Urządzenia są napędzane jednofazowym silnikiem komutatorowym.

Szlifierka oscylacyjna jest przeznaczona do szlifowania i polerowania

powierzchni drewnianych, metalowych, z tworzyw sztucznych i innych

podobnych materiałów, przy zastosowaniu papieru ściernego o

odpowiedniej gradacji. Dzięki zastosowaniu różnego kształtu stóp

roboczych umożliwia pracę nawet w trudno dostępnych miejscach.

Obszary ich użytkowania to wykonawstwo prac remontowo -

budowlanych, oraz wszelkich prac z zakresu samodzielnej działalności

amatorskiej (majsterkowanie).

Nie wolno stosować szlifierki do szlifowania materiałów

zawierających magnez, azbest lub powierzchni pokrytych gipsem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

1. Włącznik

2. Uchwyt szlifierki

3. Pojemnik gromadzący pył

4. Króciec odprowadzania pyłu

5. Stopa robocza z rzepem

6. Zacisk mocowania papieru ściernego

* Mogą występować różnice między rysunkiem a wyrobem.

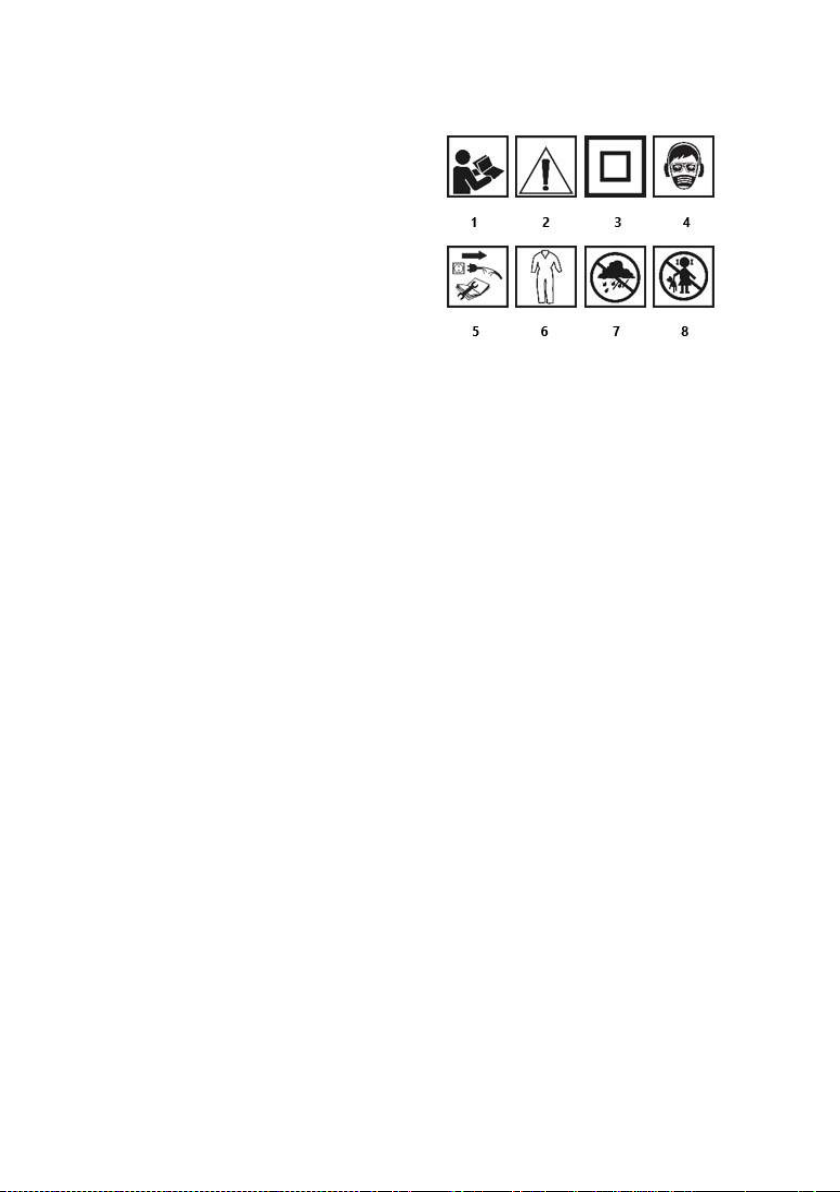

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW:

1. UWAGA! Zachowaj szczególne środki ostrożności!

2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków

bezpieczeństwa w niej zawartych!

3. Druga klasa ochronności.

4. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu,

maskę przeciwpyłową).

5. Odłącz urządzenie przed naprawą.

6. Używaj odzieży ochronnej.

7. Chroń urządzenie przed wilgocią.

8. Nie dopuszczać dzieci do narzędzia.

WYPOSAŻENIE I AKCESORIA

Stopa robocza prostokątna, trójkątna, kwadratowa (zamontowana do

urządzenia) – 3 szt.

Pojemnik z workiem gromadzącym pył – 1 szt.

Papier ścierny po 3 szt. do każdej stopy roboczej (różna gradacja) – 9

szt.

PRZYGOTOWANIE DO PRACY

DOBÓR PAPIERU ŚCIERNEGO

Papier ścierny o grubszym ziarnie nadaje się do obróbki zgrubnej

większości materiałów, a papier o ziarnie drobniejszym jest stosowany

przy pracach wykończeniowych.

• Gdy powierzchnia nie jest równa należy pracę rozpocząć papierem

gruboziarnistym i kontynuować, aż do wyrównania powierzchni.

• Następnie należy użyć papieru średnioziarnistego w celu usunięcia

śladów pozostałych po obróbce papierem gruboziarnistym.

• Na zakończenie należy użyć papieru drobnoziarnistego celem

wykonania operacji wykańczającej.

NAKŁADANIE PAPIERU ŚCIERNEGO

Szlifierka posiada stopę roboczą z tzw. rzepem, co pozwala na łatwą i

szybką wymianę papieru ściernego.

• Zbliżyć papier ścierny do stopy roboczej rys. A5 tak, aby jego otwory

pokrywały się z otworami w stopie roboczej szlifierki i docisnąć, co

zapewni skuteczne odprowadzanie pyłu.

• Aby zdjąć papier ścierny należy odchylić go z jednej strony, a następnie

pociągnąć.

Należy stosować perforowany papier ścierny, aby pył mógł docierać

poprzez otwory w stopie roboczej do instalacji odprowadzającej pył.

Przed każdorazową zmianą papieru ściernego należy oczyścić stopę

roboczą usuwając z niej kurz i wszelkie zanieczyszczenia za pomocą

np. szczotki lub pędzelka.

Ponadto szlifierka dodatkowo posiada zaciski mocowania papieru

ściernego dla stopy kwadratowej lub prostokątnej w przypadku

zastosowania papieru ściernego nie przeznaczonego do mocowania na

rzep.

• Dobrać gradację papieru ściernego właściwą dla planowanej pracy.

• W celu zmiękczenia papieru potrzeć gładką stroną o krawędź, np.

stołu.

• Poluzować zaciski mocowania papieru ściernego (5) (rys. B).

• Umieścić papier ścierny na stopie szlifierki (4).

• Upewnić się, czy otwory w papierze ściernym i stopie roboczej (4) w

pełni pokrywają się.

• Zagiąć oba końce papieru ściernego na krawędziach stopy szlifierki.

• Zacisnąć zaciski mocowania papieru ściernego (5).

• Upewnić się czy papier ścierny jest zamocowany w sposób pewny.
