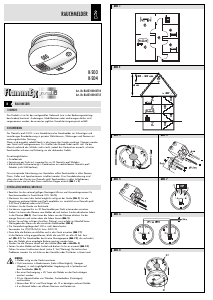

Bedienungsanleitung FlammEx K-SD3 Rauchmelder

Bedienungsanleitung

RAUCHMELDER

RAUCHMELDER

D

1 HINWEISE

Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung

beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht

vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.

2 BESCHREIBUNG

Der FlammEx profi K-SD3 ist ein fotoelektronischer Rauchmelder zur frühzeitigen und

zuverlässigen Branderkennung in privaten Wohnhäusern, Wohnungen und Räumen mit

wohnungsähnlicher Nutzung.

Alarm wird ausgelöst sobald Rauch in das Innere des Gerätes eindringt. Flammen werden

vom Gerät nicht wahrgenommen. Ein Großteil der Brände findet nachts statt. Da der

Mensch während des Schlafes nichts riecht, jedoch bei Geräuschen erwacht, schützen

Rauchmelder wirksam und frühzeitig vor der drohenden Gefahr.

Einsatzmöglichkeiten:

• Einzelbetrieb

• Vernetzung per Draht mit insgesamt bis zu 30 FlammEx profi Meldern

• Bidirektionale Funkvernetzung in Kombination mit nachrüstbarem FlammEx profi

Zubehör (nicht VdS-konform)

Für eine optimale Absicherung von Haushalten sollten Rauchmelder in allen Räumen,

Fluren, Keller- und Speicherräumen installiert werden. Eine Grundabsicherung wird

schon durch den Einsatz von FlammEx profi Rauchmeldern in allen Schlafräumen,

Kinderzimmern und auf den Fluren sämtlicher Etagen erreicht (Abb. 1 + 2).

3 INSTALLATION/MONTAGE/ANSCHLUSS

• Beachten Sie die national gültigen Montagerichtlinien und Anwendungsnormen für

Rauchwarnmelder (in Deutschland: DIN 14676)

• Montieren Sie zuerst den Sockel möglichst mittig an der Decke (Abb. 3). Für die

Vernetzung mehrerer Melder per Draht empfehlen wir zusätzlich eine FlammEx profi

K-AP-Dose (Zubehör) oder eine UP-Dose.

• Schützen Sie die Geräte vor Bohrstaub.

• Sie können insgesamt bis zu 30 Rauchmelder per Draht miteinander vernetzen.

Ziehen Sie hierzu die Klemme vom Melder ab und stecken Sie die abisolierten Adern

in die Klemme (Abb. 4). Zum Lösen der Adern von der Klemme drücken Sie die

orange Taste ein und ziehen dann die Adern heraus (Abb. 5).

• Achten Sie auf den richtigen Anschluss (Polung), sonst erfolgt im Alarmfall keine

Weitergabe des Alarms an alle vernetzten Rauchmelder (Abb. 6).

• Die Gesamtleitungslänge darf 300 m nicht überschreiten.

Verwenden Sie J-Y(St)Y2x2x0,6 bzw. AWG 23.

• Dann bitte die Batterie anschließen und in das Gerät einsetzen (Abb. 7.1).

Ist die Batterie richtig angeschlossen, blinkt die rote LED ca. alle 45 Sek. kurz

auf (Abb. 8.1). Der Rauchmelder besitzt eine Montagesperre (Abb. 7.2), die verhindert,

dass der Melder ohne eingelegte Batterie montiert werden kann.

• Stecken Sie die Klemme zurück auf den Melder (Pin + und – siehe Abb. 4).

• Setzen Sie den Melder auf den Sockel und drehen ihn bis er einrastet (Abb. 8.2).

Führen Sie einen Funktionstest durch (siehe 5, Test/Wartung). Bei technischen

Problemen wenden Sie sich bitte an den Hersteller oder Distributer in Ihrem Land.

HINWEIS:

• Melder mittig an der Decke montieren

• Nicht montieren in Badezimmern (hohe Luftfeuchtigkeit), Garagen

(Abgase), in stark zugluftgefährdeter Umgebung und in Spitzecken auf

dem Dachboden (Abb. 2)

• Bei einer Dachneigung < 45° kann der Melder an der Dachschrägen

montiert werden.

• 50 cm Abstand halten von Wänden, Deckenbalken (Unterzügen)

und Leuchten

• Räume über 80 m

2

und Flure länger als 10 m benötigen mehrere Melder

• 4 m Abstand halten von offenen Kaminen und Herden etc.

ABB. 1

ABB. 3

ABB. 2

K-SD3

K-SD4

ABB. 8

ABB. 5

ABB. 7

ABB. 6

ABB. 4

7.2

8.1

7.1

8.2

6 m

> 30°

30 - 50 cm

Art.-Nr.:RA43100004704

Art.-Nr.:RA43100004735
