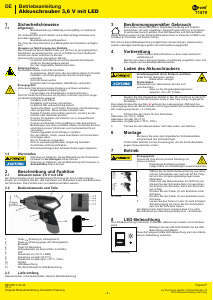

Bedienungsanleitung Fixpoint 71879 Schrauber

Bedienungsanleitung

Betriebsanleitung

Akkuschrauber 3,6 V mit LED

DE

71879

- 1 -

Fixpoint

®

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2017-01-23

V1.2

Original-Betriebsanleitung: Deutsche Fassung

1 Sicherheitshinweise

1.1 Allgemein

• Betriebsanleitung vollständig und sorgfältig vor Gebrauch

lesen.

Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum

korrekten Gebrauch.

• Betriebsanleitung aufbewahren.

Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar

sein.

Hinweise zur Netztrennung des Netzteils

Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen

Steckdosen verwendet werden, um es im Notfall und nach Gebrauch

schnell aus dieser entfernen zu können.

Spannungsfrei nur bei gezogenem Stecker.

• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker

direkt am Steckergehäuse ziehen!

• Nur das mitgelieferte Netzteil benutzen.

Batteriegefahren

Die Batterien/Akkus sind nicht tauschbar.

• Ausgelaufene, deformierte oder korrodierte Zellen im Produkt

belassen und mittels geeigneter Schutzvorrichtungen

entsorgen.

• Nicht ins Feuer werfen.

• KörperkontaktmitgeerdetenOberächenvermeiden.

Einzugsgefahr

Rotierende Teile können lockere Kleidung und Haare einziehen.

• Enganliegende Kleidung tragen.

• Lange Haare Vor Arbeitsbeginn zusammenbinden.

Nicht für Kinder und Personen mit physisch und/oder psychisch einge-

schränkten Fähigkeiten geeignet.

• Gehäuse nicht öffnen.

• Netzkabel nicht knicken und dehnen.

• Im Betrieb NIE unbeaufsichtigt lassen!

• Technische Daten von Produkt, Stromnetz und Peripheriege-

räten vergleichen. Diese müssen identisch sein.

• Defekte Produkte nicht selbst reparieren, sondern an den

Händler oder Hersteller wenden.

• Produkt, Produktteile und Zubehör nur in einwandfreiem

Zustand benutzen.

 • ProduktundZubehörnichtmodizierenoderdemontieren.

• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen-

einstrahlung sowie Vibrationen und mechanischen Druck

vermeiden.

• Verletzungsgefahr durch Stolpern und Sturz

• Nur auf stabilen, rutsch- sowie feuerfesten und horizontalen

Unterlagen laden.

• Nur im Trockenen verwenden.

• Nicht in explosionsgefährdeter Umgebung betreiben.

• Anschlüsse nicht kurzschließen.

• Schutzausrüstungen den Arbeitsanforderungen anpassen.

1.2 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheits-

hinweise zu Verletzungen führen können.

Warnung vor Gefahren, die bei Missachtung der Hinweise zu

Sachschäden führen können.

2 Beschreibung und Funktion

2.1 Akkuschrauber 3,6 V mit LED

Der Akkuschrauber ist ein handgehaltenes Werkzeug für den privaten Hausge-

brauch. Er ermöglicht das Ein- und Ausdrehen von Schrauben sowie das Beleuchten

der Schrauben. Das Produkt kann nur kabellos betrieben werden.

2.2 Bedienelemente und Teile

10

Fi g . 1: Bedienelemente und Teile

1 Taster (Drehung im Uhrzeigersinn)

2 Taster (Drehung gegen den Uhrzeigersinn)

3 Bit-Halter

4 Taster für Akkustatus

5 Schraubaufsatz (2x Kreuzschlitz, 2x Schlitz)

6 Griff

7 Akkustatus rot (<20 %, LEER)

8 Akkustatus rot+gelb (20-70 %)

9 Akkustatus rot+gelb+grün (>70 %, VOLL)

10 Netzteil

11 LED-Beleuchtung

12 AN-/AUS-Schalter für LED-Beleuchtung

2.3 Lieferumfang

Akkuschrauber, 4 Schraubaufsätze, Netzteil, Betriebsanleitung

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in Kapitel Beschreibung und Funktion

beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen

Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten

dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und

Schäden an Personen und Sachen führen.

Alle nicht in dieser Betriebsanleitung aufgeführten Verwendungen, insbesondere

explizit untersagte Handlungen gelten als nicht bestimmungsgemäß.

4 Vorbereitung

• Laden Sie den Akkuschrauber vor dem ersten Gebrauch

vollständig auf.

Werden die ersten Ladungsvorgänge unvollständig ausgeführt, kann sich

dies negativ auf die Akkukapazität auswirken.

5 Laden des Akkuschraubers

Verletzungsgefahr durch Stolpern und Sturz

Kabel können übersehen werden.

• Kabel sicher verlegen.

Sachschaden

Akkulaufzeit und -lebensdauer können sich

verschlechtern.

• Akku nur bei Umgebungstemperaturen

zwischen +10~+40 °C laden.

1. Stecken Sie das mitgelieferte Netzteil in den DC-Anschluss an der Griff-

unterseite des Akkuschraubers sowie in eine freie und gut zugängliche

Steckdose.

Die Ladekontrolleuchte leuchtet rot während des Ladevorgangs. Während des

Ladevorgangs kann der Akkuschrauber nicht eingeschaltet und verwendet werden.

Der Ladevorgang dauert ~ 2-3 Stunden.

2. Drücken Sie den Taster für den Akkustatus.

Akkustatus rot (<20 %, LEER),

Akkustatus rot+gelb (20-70 %),

Akkustatus rot+gelb+grün (>70 %, VOLL)

3. Trennen Sie den Akkuschrauber nach dem Laden vom Netzteil.

6 Montage

• Montieren Sie einen der mitgelieferten Schraubaufsätze

entsprechend des Schraubentyps.

Im Bit-Halter bendet sich ein Dauermagnet, der die Schraubaufsätze

gegen Herausrutschen sichert.

7 Betrieb

Einzugsgefahr

Rotierende Teile können lockere Kleidung und

Haare einziehen.

• Enganliegende Kleidung tragen.

• Lange Haare Vor Arbeitsbeginn zusammenbinden.

1. Wählen Sie die Sicherheitsausrüstung, wie Hand-

schuhe, Schutzbrille usw. nach der Art der Tätig-

keit und den Umgebungsbedingungen sowie

Materialien.

2. Halten Sie den Akkuschrauber am Griff fest und

drücken Sie den Schraubaufsatz mit ausreichen-

der Kraft auf die Schraube, damit kein Durchdre-

hen erfolgt.

3. Drücken Sie den Taster (2) zum Eindrehen einer

Schraube.

Fig. 2 : Betrieb 4. Drücken Sie den Taster (3) zum Ausdrehen einer

Schraube.

5. Lassen Sie den Taster (2) oder (3) nach erfolgtem

Schraubvorgang los, bevor Sie den Schraubauf-

satz aus der Schraube ziehen.

Der Elektromotor dreht nach Loslassen etwa 0,5 s nach.

Die Arbeitszeit pro Akkuladung beträgt max. ~45 Minuten.

8 LED-Beleuchtung

Die LED-Beleuchtung funktioniert im Betrieb, während des Ladens und im Ruhezu-

stand.

• Betätigen Sie den AN-/AUS-Schalter für die LED-

Beleuchtung nach Bedarf.

Dauerhaft eingeschaltete LED-Beleuchtung kann die Arbeits-

zeit pro Akkuladung verkürzen.

Fig. 3 : LED-Beleuchtung
