Bedienungsanleitung

Hochleistungs-LED mit 30 LUX Lichtleistung

• Zum Anschluss an Dynamos und Nabendynamos 6 V.

• Standlicht mit Kondensator (keine Batterie / kein Akku erforderlich). Im AUTO- wie

auch im ON-Modus verfügt die Leuchte über eine Standlichtfunktion welche die

Leuchte eine Zeit lang weiter leuchten lässt auch wenn der Dynamo keine Spannung

mehr liefert (z.B. an einer roten Ampel).

• Der Scheinwerfer ist geprüft und in Deutschland (StVZO) für den Straßenverkehr

zugelassen.

•

Stellen Sie die Fahrradlampe so ein, dass die Mitte des Lichtkegels in

einer Entfer-

nung von 5 m nur noch halb so hoch ist wie die Oberkante

des Scheinwerfers. Der

Scheinwerfer muss fest mit dem Fahrrad verbunden sein und die Befestigung so

stark angezogen werden, dass der Schein werfer sich während der Fahrt nicht

verstellen kann. Die Lichtverteilung darf nicht verdeckt sein.

Montage an der Gabelbrücke:

Befestigen Sie die gebogene Halterung der Leuchte mittels einer passenden Schrau-

und Unterlegscheibe an dem Original Gewindeeinsatz Ihres Fahrradrahmens.

2. Richten Sie die Leuchte wie gewünscht aus und ziehen Sie die Innensechskant-

schraube mit einem Inbus Größe 2,5 handfest. Kontern Sie ggf. die aufgeschraubte

Mutter mit einem Maulschlüssel Größe 7 gegen.

Anschluss / Verkabelung:

1. Schließen Sie das schwarze Kabel an Masse (Minus) an. Das mit weiß

gekennzeichnete Kabel an Plus.

2. Zum Anschluss des Rücklichtes stehen Ihnen auf der Rückseite des

Scheinwerfers zwei 3 mm Steckanschlüsse zur Verfügung. Die Steckan-

schlüsse sind am Gehäuse mit Plus (+) und Minus (-) gekennzeichnet.

Position

Genehmiguns-

nummer

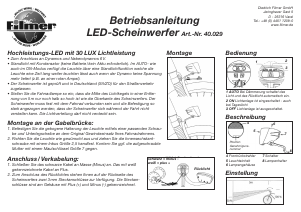

Betriebsanleitung

LED-Scheinwerfer Art.-Nr. 40.029

Bedienung

Beschreibung

1 AUTO Bei Dämmerung schaltet das

Licht und das Rücklicht automatisch ein.

2 ON Lichtanlage ist eingeschaltet - auch

bei Tageslicht.

3 OFF Lichtanlage ist ausgeschaltet.

4 Frontrückstrahler 7 Schalter

5 Leuchteinheit 8 Lampenhalter

6 Lampengehäuse

schwarz = minus -

weiß = plus +

Rücklicht

Einstellung

Diedrich Filmer GmbH

Jeringhaver Gast 5

D - 26316 Varel

Tel.: +49 (0) 4451 1209-0

www.filmer.de

Montage
