Bedienungsanleitung Eberle INSTAT 3R Thermostat

Bedienungsanleitung

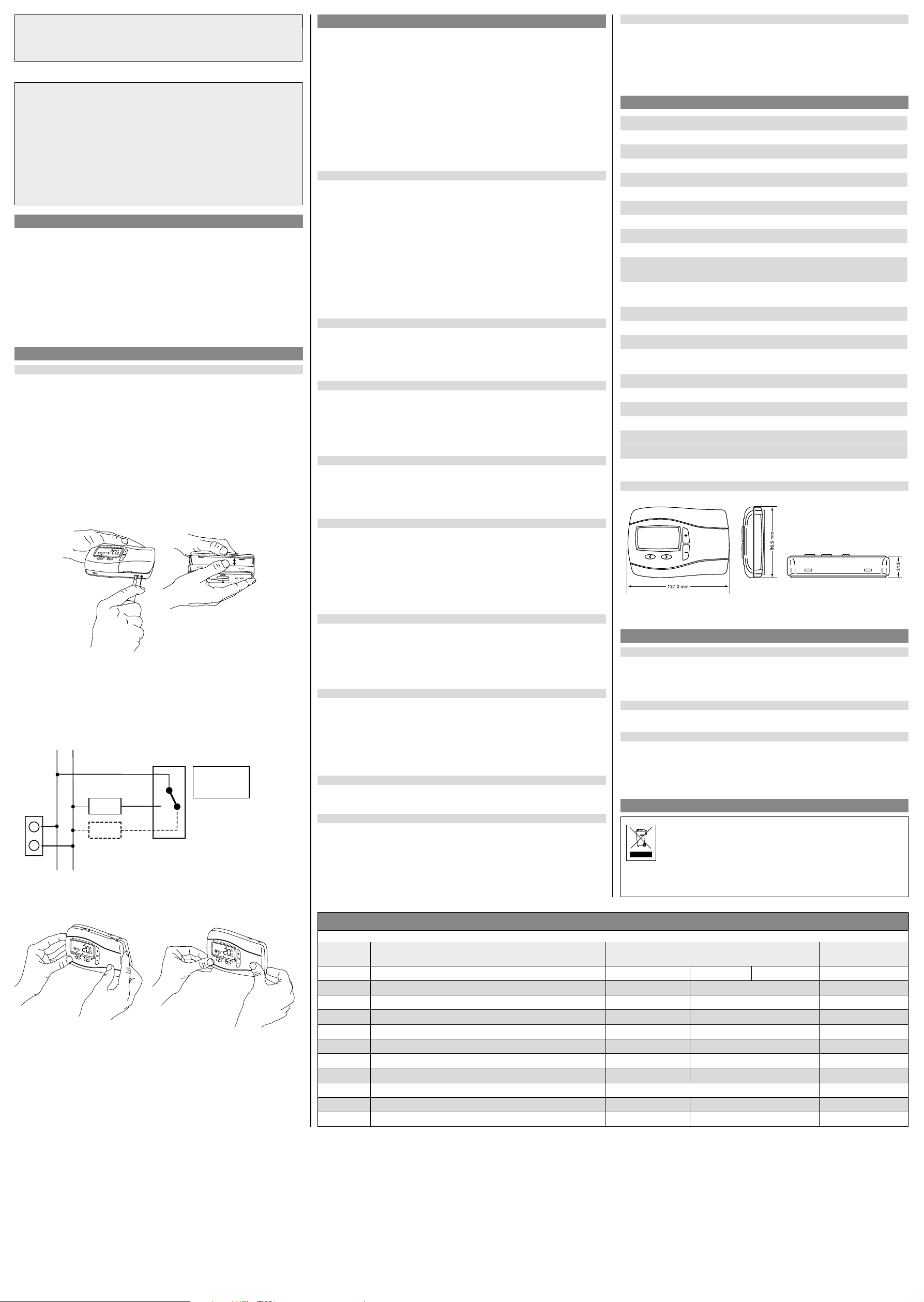

II. Installationsanleitung

Vorsicht!

Vor dem Entfernen eines bestehenden Raumthermostaten oder der Montage dieses

Reglers unbedingt Netzversorgung abschalten.

Achtung!

Das Gerät darf nur durch einen Elektro fachmann geönet und gemäß dem

Schaltbild am Gerät bzw. dieser Anleitung installiert werden. Dabei sind die

be stehenden Sicherheitsvorschriften zu beachten.

Um die Anforderungen der Schutzklasse II zu erreichen, müssen entsprechende

Installations maßnahmen ergrien werden.

Dieses unabhängig montierbare elektronische Gerät dient der Regelung

der Temperatur ausschließlich in trockenen und ge schlossenen Räumen, mit

üblicher Umgebung. Dieses Gerät entspricht der EN 60730, es arbeitet nach der

Wirkungsweise 1C.

1. Verwendung

Der elektronische RaumtemperaturreglerINSTAT+ 3R kann verwendet werden zur

Regelung der Raumtemperatur mit:

• Stellantrieben bei Fußboden- und Konvektorheizungen

• Öl- und Gaswarmwasserheizungen

• Umwälzpumpen

• Wärmepumpen

• Elektro-Heizgeräten

2. Montage:

Montageort:

Der Regler soll an einer Stelle im Raum montiert werden, die:

• für die Bedienung leicht zugänglich ist

• frei von Vorhängen, Schränken, Regalen etc. ist

• freie Luftzirkulation ermöglicht

• frei ist von direkter Sonneneinstrahlung

• frei ist von Zugluft (z. B. Önen von Fenstern/Türen)

• nicht direkt von der Wärmequelle beeinußt wird

• nicht an einer Außenwand liegt

• ca. 1,5 m über dem Fußboden liegt

Montage des Reglers direkt auf der Wand oder auf auf einer Unterputzdose.

1.

Deckel mithilfe eines Schraubendrehers abnehmen und von der Montageplatte trennen.

2. Montageplatte unter Verwendung passender Dübel und Schrauben befestigen.

3. Verdrahtung der Heizung nach dem Schaltbild im Gerät bzw. nach folgendem Schema

durchführen.

L

N

Relais

H

K

H= Heizen, Stellantriebe stromlos geschlossen

K= Heizen, Stellantriebe stromlos offen oder nur Kühlen

L

N

C

On

Off

4. Deckel wieder anbringen und in die Montageplatte einschnappen lassen.

Der Regler ist nun betriebsbereit und beginnt selbsttätig mit der Regelung der Raum-

temperatur gemäß dem voreingestellten Programm 1 (s. Bedienungsanleitung).

Alle wesentlichen Funktionen sind werkseitig eingestellt. Sollten Änderungen ge wünscht

werden, so können die Möglichkeiten in der Bedienungsanleitung, Punkt 8, nachgelesen

werden.

Je nach verwendeter Heizungsart Punkt 3.10 (Option 11) beachten

3. Installationseinstellungen ändern

Achtung: Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie

die Sicherheit und Funktion des Heizungssystemes beeinussen können. Siehe auch

Benutzer einstellungen. Liste der Funktionen siehe Tabelle 2.

Zur Aktivierung des Menüs im AUTO Mode Tasten < und + gleichzeitig

für 5 Sekunden drücken

Zur Auswahl einer Eigenschaft Taste < oder > drücken

Zum Ändern einer Eigenschaft Taste +– drücken

Nach einer Änderung muss der neue Wert mit < oder > bestätigt werden.

Zum Verlassen des Menüs Tasten < und + gleichzeitig für 5 Sekunden

drücken.

Wird für 2 Minuten keine Taste gedrückt, wird in den AUTO-Modus zurückgeschaltet.

3.1 Programm-Art (Option 1, Tabelle 2)

Mit dieser Funktion wird festgelegt, in welcher Programm-Art der Regler arbeitet.

7 Tage (7d):

In der Betriebsart 7d sind für jeden Wochentag individuelle Zeit-/Tem pe ratur ein stellungen

möglich.

5/2 Tage (5:2):

In dieser Programm-Art können für die Wochentage (Montag bis Freitag) und das

Wochen ende (Samstag und Sonntag) unterschiedliche Zeit-/Temperatur einstellungen

vorgenommen werden.

24 Stunden (24h):

Für alle Tage der Woche (Montag bis Sonntag) gelten die gleichen Zeit-/Temperatur-

einstellungen.

3.2 Zugrissperre / Kindersicherung (Option 2, Tabelle 2)

Wenn diese Funktion aktiviert ist, reagiert der Regler auf keine Tasteneingabe mehr.

Zum Beseitigen der Sperre die Installationseinstellungen aufrufen und Option 2 auf Aus

setzen.

3.3 Frostschutz (Option 3, Tabelle 2)

Mit dieser Funktion kann der Frostschutz des Reglers aktiviert werden.

Sinkt die Raumtemperatur auf 5 °C, wird durch die Frostschutzfunktion die Heizung ein-

geschaltet und die Temperatur auf 7 °C geregelt.

Frostschutz ist auch aktiv, wenn der Regler ausgeschaltet ist.

3.4 Sollwerte für Minimal- und Maximalbegrenzung (Option 4, 5, Tabelle 2)

Über diese Grenzwerte kann verhindert werden, dass zu hohe oder zu niedrige Tem-

peraturen eingestellt werden.

Die Temperaturgrenzwerte sind standardmäßig auf max. 32 °C und min. 7 °C eingestellt.

3.5 Selbstlernende Heizkurve / Optimum Start (Option 6, Tabelle 2)

Ist diese Funktion aktiviert, berechnet der Regler selbsttätig, wann die Heizung einge-

schaltet werden muss um zur jeweiligen Schaltzeit die gewünschte Temperatur zu errei-

chen. Dies leistet einen wesentlichen Beitrag zur Energieeinsparung.

Hinweis: Diese Funktion wirkt nur im AUTO-Modus.

Nach der Inbetriebnahme dauert es einige Tage, bis der Regler genügend Infor mationen

gesammelt hat, um diese Funktion richtig zu berechnen.

3.6 Heizen/Kühlen (Option 7, Tabelle 2)

Damit kann eingestellt werden, ob der Regler für nur Heizen oder nur Kühlen verwendet

wird.

HEIZEN: Das Relais schaltet sich ein, wenn die Temperatur unter den Sollwert sinkt.

KÜHLEN: Das Relais schaltet sich ein, wenn die Temperatur den Sollwert übersteigt.

3.7 Ventilschutz (Option 8, Tabelle 2)

Mit dieser Funktion wird das Relais des Reglers einmal täglich um 10 Uhr eingeschaltet.

Dies soll verhindern, dass sich Ventile oder Pumpen während der Sommerzeit festsetzen.

Bei Elektroheizungen oder in Fällen wo ein Festsetzen nicht zu erwarten ist, sollte diese

Funktion abgeschaltet sein.

Die Einschaltdauer kann über die Option 9 festgelegt werden.

3.8 Ventilschutzdauer (Option 9, Tabelle 2)

Die Ventilschutzdauer kann zwischen 1 und 5 Minuten betragen (Standard: 3 Minuten)

3.9 Notheizung bei Fühlerfehler (Option 10, Tabelle 2)

Bei fehlerhaftem Fühler wird folgende Meldung angezeigt:

E1 für interner Fühler defekt

Ein fehlerhafter Fühler hat folgende Auswirkungen:

Wenn diese Funktion eingeschaltet ist, wird die Heizung zu 30% der Zeit eingeschaltet

(ein Unterkühlen oder Überhitzen des Raumes wird verhindert).

Wenn diese Funktion ausgeschaltet ist, wird die Heizung ausgeschaltet.

3.10 Heizungsart (Option 11, Tabelle 2)

Mit dieser Funktion wird der Anwendungstyp des Reglers festgelegt.

0 = Regelung einer Radiatorheizung (= Werkseinstellung)

1 = Regelung einer Warmwasser-Fußbodenheizung

4. Technische Daten

Bestellbezeichnung INSTAT+ 3R

Spannungsversorgung 230 V AC 50 HZ (195…253 V)

Temperatur-Einstellbereich 7 °C bis 32 °C

Temperaturauösung 0,1 °C

Schaltstrom 10 mA …. 16 (2) A AC 230 V~

Ausgang Relais Wechsler, potentialfrei

Ausgangssignal Pulsweitenmodulation (PWM)

Minimale Schaltzeit 1 Minute

Leistungsaufnahme < 3 VA

Ganggenauigkeit < 4 Min / Jahr

Umgebungstemperatur Betrieb 0 °C bis 40 °C

Lagerung –20 °C bis 85 °C

Umgebungsfeuchte Betrieb 25% bis 85% (ohne Betauung)

Lagerung 15% bis 95%

Bemessungs-Stoßspannung 4 kV

Verschmutzungsgrad 2

Temperatur für die Kugeldruckprüfung 75 ± 2 °C

Spannung und Strom für Zwecke der

EMV-Störaussendungsprüfungen

230 V, 0,1 A

Schutzart IP 30

Schutzklasse II (siehe Achtung)

Softwareklasse A

Gewicht ~ 170 g

Energie-Klasse IV = 2%

(nach EU 811/2013, 812/2013, 813/2013, 814/2013)

Abmessungen

5. Fehlerbeseitigung

1. Es wird zu spät warm:

a. Stimmen die programmierte Schaltzeit und die Uhrzeit?

b. Ist die Selbstlernende Heizkurve eingeschaltet (siehe 3.5)?

c. Hatte der Regler genügend Zeit (einige Tage), die Daten des Raumes zu ermitteln?

2. Der Regler nimmt keine Eingaben mehr an:

Ist der Zugrischutz abgeschaltet (siehe 3.2)?

3. In der Anzeige erscheint E1:

Der Fühler ist defekt (siehe 3.9).

6. Recycling

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie müssen

vorschriftsmäßig entsorgt werden um die Umwelt zu schützen.

Batterien können dort entsorgt werden wo sie gekauft wurden oder bei

ent sprechenden Recycling Einrichtungen.

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Bitte nur in speziellen

Einrichtungen für Elektronikschrott entsorgen. Erkundigen Sie sich bei den örtlichen

Behörden zur Recycling Beratung.

Tabelle 2 Installations-Einstellungen

Options-

Nummer

Beschreibung

Auswahl

Werkseinstellung

1 Programm-Art 5:2 Tage (5:2) 7 Tage (7d) 24 Std. (24h) 5:2 Tage (5:2)

2 Zugrissperre (Kindersicherung) Ein (ON) Aus (OFF) Aus (OFF)

3 Frostschutz Ein (ON) Aus (OFF) Ein (ON)

4 Sollwert Minimalbegrenzung °C 7 Maximalbegrenzung 7

5 Sollwert Maximalbegrenzung °C Minimalbegrenzung 32 32

6 Selbstlernende Heizkurve (Optimum Start) Ein (ON) Aus (OFF) Ein (ON)

7 Heizen/Kühlen Heizen (Heat) Kühlen (Cool) Heizen

8 Ventilschutz Ein (ON) Aus (OFF) Ein (ON)

9 Ventilschutzdauer 1 bis 5 3

10 Notheizung bei Fühlerfehler Ein (ON) Aus (OFF) Aus (OFF)

11 Heizungsart Heizkörper (0) Warmwasser-Fußbodenheizung (1) 0
