Bedienungsanleitung CicloSport CicloMaster CM 4.11 Fahrradcomputer

Bedienungsanleitung

Lieferumfang:

- CICLOMASTER CM 4.11

- Batterie Typ CR 2032

- Lenkerhalter mit Kabelbindern für die Befestigung

- Sender

- Speichenmagnet

- Batteriedeckel

- Kabelbinder

1. Montage

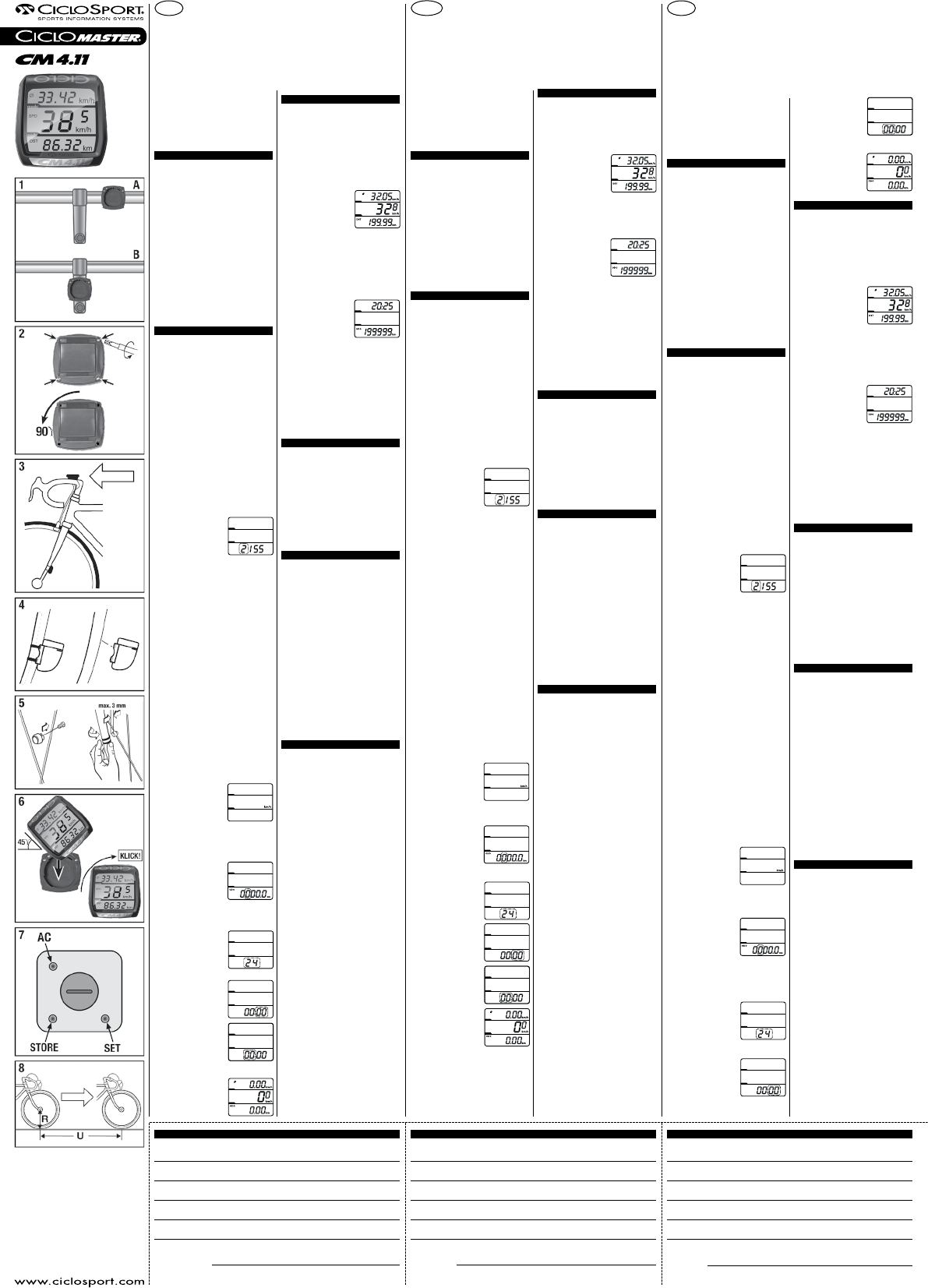

Bild 1: Montage am Lenker (Position A) und am

Vorbau (Position B) möglich

Bild 2: Für Montage am Vorbau (Position B) Oberteil

umschrauben.

Schutzfolie auf der Unterseite des Lenkerhalters

abziehen

Lenkerhalter auf gewünschte Stelle setzen, leicht

andrücken und mit den Kabelbindern befestigen

Bild 3: Sensor mit den Kabelbindern an der Gabel

befestigen und überstehende Enden abschneiden

(max. Abstand vom Lenkerhalter 60 cm; am besten ist

eine rechtsseitige Montage, Lenkerhalter und Sender

sollten auf der gleichen Seite sein)

Bild 4: Magnet an einer Speiche gegenüber des

Senders befestigen

Bild 5: Sender und Magnet ausrichten (Abstand max.

3 mm)

Bild 6: CM 4.11 um eine Vierteldrehung nach links

gedreht in den Lenkerhalter setzen, zum Einrasten eine

Vierteldrehung nach rechts machen. Zum Abnehmen

den CM 4.11 wieder um eine Vierteldrehung nach

links drehen und abnehmen.

2. Inbetriebnahme

Der CM 4.11 hat keine Tasten im herkömmlichen

Sinn, die Einstellungen werden mit den zwei ‚Tasten‘

auf der Unterseite gemacht. Diese Tasten können z.B.

mit einem Kugelschreiber gedrückt werden.

Bezeichnung der Tasten: (siehe Abb. 7)

Einlegen der Batterie:

Batterie Typ CR2032 mit dem Pluspol nach oben

einlegen. Batteriedeckel auflegen und mit Hilfe einer

Münze schließen. Nach dem Einlegen der Batterie

erscheint im Display die Anzeige des Radumfangs,

dabei blinkt die erste Stelle.

(Um erneut in den Einstellmodus zu kommen, im

normalen Betriebsmodus Set-Taste 3 Sek. lang

drücken.)

Um alle Werte und Einstellungen zu löschen, AC-Knopf

auf der Rückseite kurz drücken.

Für alle Einstellungen gilt: mit der SET-Taste wird

der blinkende Wert verändert, mit der STORE-Taste

wird der Wert gespeichert und zum nächsten Wert

übergegangen bzw. die nächste Einstellung angezeigt.

Einstellen des Radumfangs

Voreinstellung: 2155 mm

Wertebereich: 1000-3999 mm

Einstellen mit SET- und STORE-

Taste, weiter mit STORE-Taste.

Der Radumfang kann der

Tabelle entnommen oder selber gemessen

werden.

Reifengröße Radumfang

40-559 26 x 1,5 2026 mm

44-559 26 x 1,6 2051 mm

47-559 26 x 1,75 2070 mm

50-559 26 x 1,9 2026 mm

54-559 26 x 2,00 2089 mm

57-559 26 x 2,125 2114 mm

37-590 26 x 1 3/8 2133 mm

32-620 27 x 1 1/4 2199 mm

40-622 28 x 1,5 2224 mm

47-622 28 x 1,75 2268 mm

40-635 28 x 1 1/2 2265 mm

37-622 28 x 1 3/8 2205 mm

20-622 700 x 20C 2114 mm

23-622 700 x 23C 2133 mm

25-622 700 x 25C 2146 mm

28-622 700 x 28C 2149 mm

32-622 700 x 32C 2174 mm

Wenn der Radumfang selber gemessen werden soll,

eine Markie rung am Vorderreifen und auf dem Boden

(z.B. mit Kreide) setzen. Mit dem Rad geradeaus,

genau eine Reifenumdrehung (mit richti gem Luftdruck

und Fahrergewicht) fahren und Stelle am Boden mar-

kieren. Jetzt kann der exakte Radumfang zwischen

den beiden Markierungen am Boden abgemessen

werden (in mm) – s. Abb 8.

Im Display erscheint die Anzeige

km/h.

Durch jeweils kurzes Drücken der SET-Taste kann

gewählt werden, ob die Anzeige in Kilometern (km/h)

oder in Meilen (m/h) erfolgen soll. Mit der STORE-

Taste wird der Wert gespeichert.

Anschließend erscheint das

Display zum Einstellen der

Gesamtkilometer (bzw. Gesamt-

meilen), dabei blinkt die letzte

Stelle.

Wertebereich: 00000-99999

km bzw. mi (= Meilen)

Einstellen mit SET- und STORE-Taste, weiter mit

STORE-Taste.

Im Display blinkt nun die Zahl

‚24‘ zur Auswahl der Stunden-

anzeige (24- oder 12- Stunden-

format). Beim 12-Stundenformat

erscheint neben der Uhrzeit die

Anzeige A/P.

Mit der SET-Taste wird zwischen

den Werten gewechselt, mit

der STORE-Taste wird der Wert

gespeichert und die Uhrzeit kann

eingestellt werden.

Dabei werden zuerst die

Minuten mit der SET-Taste

eingestellt, durch kurzes

Drücken der STORE-Taste

blinken jetzt die Stunden und

können ebenfalls mit der SET-

Taste eingestellt werden.

Mit der STORE-Taste wird die

Uhrzeit gespeichert und und der

CM 4.11 zeigt nach 2 Sek. den

normalen Betriebsmodus an.

3. Funktionen

Der CM 4.11 hat einen automatischen Start/Stopp im

Fahrbetrieb. Sobald der CM 4.11 in den Lenkerhalter

ge setzt wird, schaltet der eingebaute Empfänger intern

an (das Display bleibt aber noch im ‚Schlafmodus‘)

und wartet auf Signale vom Sender (deswegen sollte

der CM 4.11 bei Nichtnutzung aus dem Lenkerhalter

genommen werden, das verlängert die Batterie-

lebensdauer).

Ca. 4 Sek. nach der ersten Radumdrehung zeigt der

CM 4.11 dann im Display folgende Funktionen:

Oben:

Durchschnittsgeschwindigkeit in

Kilometern pro Stunde (km/h)

oder Meilen pro Stunde (m/h)

Anzeigebereich 0 – 199,99

km/h bzw. m/h

Mitte:

Aktuelle Geschwindigkeit in Kilometern pro Stunde

(km/h) oder Meilen pro Stunde (m/h)

Anzeigebereich 0 – 199,9 km/h bzw. m/h

Unten:

Tagesdistanz (DST) in Kilometern oder Meilen

Anzeigebereich 0 – 999,99 km bzw. mi

Nach 1 Minute ohne Radsignal

wird im Display oben die Uhrzeit

und unten die Gesamtdistanz

in Kilometern oder Meilen

(bis max. 99999 km bzw. mi)

angezeigt (‚Schlafmodus‘).

Sobald erneut ein Radsignal kommt (oder kurz eine der

‚Tasten‘ gedrückt wird), er scheint wieder der normale

Betriebsmodus.

Die Tagesdistanz und die Durchschnitts ge schwindigkeit

werden 12 Stunden nach dem letzten Radsignal

automatisch auf Null gesetzt.

Um die Gesamtdistanz auf Null zu setzen, AC-Knopf

auf der Rückseite drücken oder Batterie entnehmen

(Achtung: damit werden auch alle Einstellungen

gelöscht).

4 . Wechseln der Batterie

CM 4.11: Schraubverschluß auf der Rückseite des

Computers mit Hilfe einer Münze nach links aufdrehen.

Alte Batterie entfernen und neue 3V-Lithium-Batterie

Typ CR 2032 mit dem Pluspol nach oben einlegen.

Schraub verschluß wieder zudrehen.

Sender: Deckel auf der Oberseite des Senders mit

einer Münze öffnen. Alte Batterie entfernen und neue

12 V Batterie, Typ 23A mit dem Pluspol nach oben

einlegen. Deckel wieder zuschrauben.

Bitte die entleerte Batterie nicht in den Hausmüll

werfen, sondern fachgerecht entsorgen.

5. Störungsbeseitigung

Fehlerhafte oder keine Anzeige im Display

- Batterie auf korrekten Sitz überprüfen bzw. Batterie

erneuern

Momentangeschwindigkeit wird nicht angezeigt

- Sender auf korrekte Montage prüfen

- Senderbatterie überprüfen, ggf. erneuern

- überprüfen, ob Speichenmagnet richtig an der

Speiche montiert ist (direkt gegenüber dem Sender

mit max. 3 mm Abstand)

- Abstand zwischen Sender und Lenkerhalter

überprüfen (max. 60 cm)

- überprüfen, ob CM 4.11 richtig im Lenkerhalter

eingerastet ist

- eingestellten Radumfang überprüfen

Geschwindigkeit zu hoch bzw. zu niedrig

- eingestellten Radumfang überprüfen

- Maßeinheit überprüfen

- Senderbatterie überprüfen, ggf. erneuern

- Störung z.B. durch andere Sender, GPS-Systeme,

spez. Radbeleuchtung etc. Nach Verlassen des

Störbereichs erscheint wieder normale Anzeige

6. Garantie

Wir leisten auf den CM 4.11 eine Garantie von 24

Monaten. Die Garantie beschränkt sich auf Material-

und Verarbeitungsfehler. Ausgenommen von der

Garantie sind die Batterien.

Die Garantie ist nur gültig, wenn der Computer mit

Zubehör vorschriftsmäßig und sorgfältig behandelt

wurde.

Im Garantiefall wenden Sie sich bitte an Ihren

Händler oder Ihren lokalen Distributor oder schicken

Sie den Computer mit dem Kaufbeleg (Datum) und

allen Zube hörteilen ausreichend frankiert an:

CicloSport Service

K. W. Hochschorner GmbH

Einsteinstr. 39a

D-82152 Martinsried

Tel.: 0900 / 123 5000

Euro 0,99 / min. aus dem deutschen Festnetz

Euro 1,99 / min. aus dem deutschen Mobilfunknetz

(Mobilfunkpreise können variieren)

Fax: +49 89 859 63 01

[email protected]

www.ciclosport.com

Bitte lesen Sie vor Einsendung des Gerätes noch-

mals sorgfältig die Bedienungsanleitung durch

und über prüfen Sie die Batterien.

Bei berechtigten Garantieansprüchen wird das repa-

rierte Gerät oder ein Austauschgerät kostenlos zurück-

gesandt.

Reparatur:

Wird das Gerät zur Reparatur eingesandt oder wird

ein Garantieanspruch nicht anerkannt, erfolgt eine

Reparatur bis Euro 19.- automatisch.

Die Rücksendung des reparierten Gerätes erfolgt per

Nachnahme.

BEDIENUNGSANLEITUNG

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

Contents:

- CICLOMASTER CM 4.11

- Battery Type CR 2032

- handlebar bracket with cable ties for mounting

- transmitter

- spoke magnet

- battery cap

- cable ties

1. Mounting

Picture 1: Mounting is possible on handlebar bracket

(Position A) or stem (Position B)

Picture 2: Change bracket mounting orientation from

Position A to Position B.

Remove the protective tape

Place the handle bar and fasten it with the cable ties

Picture 3: Secure the sensor on the fork by tightening

the cable ties and cut off the loose ends (max. distance

between transmitter and handlebar bracket is 60 cm)

Picture 4: Fix the magnet on a spoke so that it will

face the sensor

Picture 5: Adjust the magnet position and fine tune

the sensor if necessary

Picture 6: Rotate the CM 4.11 to 45 degree left and

in stall the CM 4.11 into the bracket. Then rotate it 45

degrees right to lock it. To unlock, rotate 45 degrees

to the left.

2. Preparation

Using the buttons:

There are no buttons in the conventional sense on the

CM 4.11, the settings are made with the two ‚buttons‘

on the rear of unit.

These buttons can be pressed e.g. with a ball-

point pen (see pict. 7).

Inserting the battery:

Insert battery type CR2032 with plus-pole facing up.

Close battery cap with a coin, being sure not to over

tighten. After inserting the battery the display will show

the setting of the circumferrence with the first value

flashing.

(To enter again setting mode, press Set-button for 3

sec. when CM 4.11 is in normal mode.)

The following applies for all settings:

SET-button changes flashing value, STORE-button

stores this value and changes to the next value or the

next setting display appears.

Setting the wheel circum-

ference

Start setting: 2155 mm

Range: 1000-3999 mm

Adjust with SET- and STORE-

button, continue with STORE-

button.

The wheel circumference can be taken from the

following table or measured by yourself.

Size circumference

40-559 26 x 1,5 2026 mm

44-559 26 x 1,6 2051 mm

47-559 26 x 1,75 2070 mm

50-559 26 x 1,9 2026 mm

54-559 26 x 2,00 2089 mm

57-559 26 x 2,125 2114 mm

37-590 26 x 1 3/8 2133 mm

32-620 27 x 1 1/4 2199 mm

40-622 28 x 1,5 2224 mm

47-622 28 x 1,75 2268 mm

40-635 28 x 1 1/2 2265 mm

37-622 28 x 1 3/8 2205 mm

20-622 700 x 20C 2114 mm

23-622 700 x 23C 2133 mm

25-622 700 x 25C 2146 mm

28-622 700 x 28C 2149 mm

32-622 700 x 32C 2174 mm

Measurement of the wheel circumference (U)

(for more precise adjustment):

Make a marker on the front tire and on the floor (e.g.

with chalk). Move the bike straight ahead by exactly

one tire rotation (for a more precise measurement

ensure tire pressures are correct and be seated on the

bike) and mark the location on the floor. Now measure

the distance exactly between the two markers on the

floor to give you the wheel circumference (in mm) –

s. pict. 8.

Now display shows km/h

(kilometers per hour).

If preferred, change to miles per hour with SET-button,

save setting and continue with STORE-button.

After this the display shows

adjustable total distance.

Range: 00000-99999 km or mi

(kilometers or miles)

Adjust with SET- and STORE-

button, continue with STORE-

button.

Display shows flashing ‚24‘

to choose time-display (24 –

or 12- hour). 12-hour setting

shows A/P in the display when

time is shown.

Change with SET-button, store

and continue to time setting with

STORE-button.

Adjust minutes with SET-button,

store with STORE-button and

now adjust hours with the SET-

button.

Store the adjusted time with

STORE-button.

Now all settings are finished and

CM 4.11 is ready for operation.

3. Functions

The CM 4.11 has an automatic start/stop while riding.

When the CM 4.11 is set into the handlebar bracket,

the implemented receiver is switched on (but display

stays in sleep mode). 4 sec. after the first signal from

the transmitter (wheel turn), the display switches on

and shows following:

Upper display

average speed

Range 0 – 299,99 km/h or m/h

Middle of the display

current speed (km/h or m/h)

Range 0 – 299,9 km/h or m/h

Lower display

daily distance (DST)

Range 0 – 999,99 km or mi

1 minute after the last turn of

the wheel the CM 4.11 changes

to sleep mode – upper display

shows time and lower display

shows total distance (ODO: 0 -

99999 km or mi).

After receiving the next signal from the wheel sensor,

the complete display appears again (also with pressing

SET- or STORE-button).

When CM 4.11 is not used, it should be removed from

the handlebar bracket to save battery power.

Daily distance and average speed are automatically set

to zero after 12 hours without receiving a signal from

the wheel-sensor.

Total distance is set to zero by pressing the AC-button

on the back of the computer or removing the battery

(Attention: that also will clear all settings in the

CM 4.11).

4 . Changing the battery

CM 4.11: Unscrew battery cap at the rear of the CM

4.11 anti-clockwise with the help of a coin. Remove

old battery and insert a new 3V-Lithium-battery type

CR 2032 with plus-pole facing up Screw cap back on

clockwise.

Transmitter: Open battery cap on top of the trans-

mitter with the help of a coin. Remove old battery and

insert a new 12 V battery, type 23A with plus-pole

facing up. Close battery cap.

Please don‘t discard spent batteries in regular

household garbage. Use the correct method of

disposal.

5. Trouble shooting

Faulty or no display

- check to see if battery is installed properly or replace

battery (Attention: removing battery will clear all

settings and values in the CM 4.11)

Speed not displayed

- check to see if transmitter is mounted properly

- check transmitter battery

- check the position of the spoke magnet (max. 3 mm

distance to wheel-sensor)

- check distance between transmitter and handlebar

bracket (max. 60 cm)

- make sure CM 4.11 is mounted in bracket correctly

- check wheel circumference

Speed to high or to low

- check wheel circumference

check to see if you are using miles or kilometers

- check transmitter battery

- malfunction due to other transmitters, GPS-

systems, certain lights, etc. After leaving the area of

malfunction, speed will be displayed as usual

6. Guarantee

We offer a guarantee for 24 months from the date of

purchase on the CM 4.11. The guarantee is limited

to material and processing faults. The batteries are

excluded from the guarantee.

The guarantee is valid only if the computer, with

accessories, has been handled and maintained

carefully and according to operating instructions.

To return the CM 4.11 under conditions/terms of

the guarantee, please refer to your dealer, your

local distributor or send the computer with the proof of

purchase(date) and all accessories, and with sufficient

postage, to:

CicloSport Service

K. W. Hochschorner GmbH

Einsteinstr. 39a

D-82152 Martinsried

[email protected]

www.ciclosport.com

Please read through the instruction manual carefully

before sending us your computer and check the

battery. An exchange-device or the repaired device

will sent back to you free of charge if justifiable

guarantee-claims have come into question. Please

contact our local distributor.

Repair:

If your CM 4.11 is sent in for repair (or battery change)

or if a guarantee claim is not valid, repairs up to EUR

19.- will be carried out automatically.

In case of higher repair costs you will be notified. The

repaired device will be sent back COD.

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

Herzlichen Glückwunsch!

Mit dem CICLOMASTER CM 4.11 haben Sie einen drahtlosen Fahrradcomputer von höchster

Präzision erworben. Er verfügt über modernste Elektronik und ist wetterfest.

Die Besonderheit des CM 4.11: nach dem Einstellen der nötigen Voreinstellungen sind keine

Tastenbetätigungen mehr nötig, die Anzeige von Geschwindigkeit, Durch schnitts geschwindigkeit und

Distanz erfolgt automatisch kurz nach der ersten Radumdrehung.

Bitte lesen Sie diese Bedienungsanleitung genau durch.

Die Aktuellste Version finden sie bei uns auf der Homepage.

Congratulations on your purchase!

With the CICLOMASTER CM 4.11 you have acquired a wireless electronic bike computer with state

of the art electronics, the highest level of precision and it is weatherproof.

Special feature: After initial setting no more buttons need to be pressed, speed, average speed and

distance are automatically shown short after the first wheel rotation.

Please read this operating manual carefully.

The current manual can be found on our website.

Garantieschein:

Absender:

Name Vorname

Straße, Nr.

PLZ/Ort

Telefon (tagsüber) Fax

E-Mail

Grund der Einsendung:

Nach Ablauf der Garantie sollen Reparaturen bis Euro durchgeführt werden.

Guarantee certificate:

Sender:

Name First name

Street, No.

Code/Location

Telephone (during the day) Fax

E-Mail

Reason for return:

After expiry of the guarantee: Repairs should be carried out up to a value of Euro:

Certificat de garantie:

Expéditeur:

Nom Prénom

adresse:

CP/Lieu

Téléphone (pendant le jour) Fax

E-Mail

Motif de l‘envoi:

La garantie expirée, les réparations devront être effectuées jusqu‘à concurrence de Euros.

!

!

!

D

Contenu:

- CICLOMASTER CM 4.11

- Batterie Type CR 2032

- Support du guidon avec attaché-câbles

- Transmetteur

- Magnéto de rayon

- Couvercle de batterie

- Serre-câbles

1. Montage

Figure 1: Montage possible sur le guidon (Position A)

et sur l‘avant-corps (Position B)

Figure 2: Pour le montage sur avant-corps (Position B)

inverser les boulons de la partie supérieure.

Ôter le film protecteur du côté inférieur du support du

guidon

Positionner le support du guidon à l‘endroit souhaité,

exercer une légère pression et accrocher avec

l’attache-câbles

Figure 3: Fixer le transmetteur avec les attache-

câbles à la fourche et couper les parties excédentaires

(distance maximale du support guidon 60 cm; le

montage sur le côté droit est idéal car le support du

guidon et le transmetteur devraient se trouver du

même côté)

Figure 4: Fixer la magnéto sur un rayon face au

transmetteur

Figure 5: Aligner le transmetteur et la magnéto

(distance max. 3 mm)

Figure 6: Déplacer le CM 4.11 sur le support du

guidon d‘un quart de tour vers la gauche, pour le

serrage faire un quart de tour vers la droite. Pour ôter

le CM 4.11 effectuer à nouveau un quart de tour vers

la gauche et ôter du support du guidon.

2. Mise en marche

Le CM 4.11 ne présente pas de touches dans le

sens commun du terme, les réglages se font grâce à

deux „touches“ positionnées sur le côté inférieur. Ces

touches peuvent être pressées par exemple avec la

pointe d‘un stylo à bille.

Dénomination des touches: (voir Figure 7)

Branchement de la pile:

Branchez la pile du type CR2032 avec le pôle positif

vers le haut. Posez le couvercle de la pile et fermez-le

à l‘aide d‘une pièce de monnaie. Après le branche ment

de la pile on verra apparaître sur l‘affichage l’indication

du tour de roue, dont le premier numéro clignotera.

(Pour revenir au mode réglage, appuyez de nouveau

3 secondes sur la touche ‘SET’ de la modalité de

fonction normale).

Si vous appuyez sur le bouton AC (du revers), toutes

les valeurs et tous les réglages seront effacés.

Pour tous les réglages: grâce à la touche SET on

modifie la valeur clignotante, avec la touche STORE on

mémorise la valeur et on passe à la valeur suivante ou

au réglage suivant.

Préréglage du tour de roue

Préréglage initial: 2155 mm

Plage des valeurs:

1000-3999 mm

Prérégler à l‘aide des touches

SET et STORE, procéder avec la

touche STORE.

Le tour de roue peut être calculé à partir du

tableau ci-dessous ou bien il peut être calculé

person nellement.

Dimension du pneu Tour de roue

40-559 26 x 1,5 2026 mm

44-559 26 x 1,6 2051 mm

47-559 26 x 1,75 2070 mm

50-559 26 x 1,9 2026 mm

54-559 26 x 2,00 2089 mm

57-559 26 x 2,125 2114 mm

37-590 26 x 1 3/8 2133 mm

32-620 27 x 1 1/4 2199 mm

40-622 28 x 1,5 2224 mm

47-622 28 x 1,75 2268 mm

40-635 28 x 1 1/2 2265 mm

37-622 28 x 1 3/8 2205 mm

20-622 700 x 20C 2114 mm

23-622 700 x 23C 2133 mm

25-622 700 x 25C 2146 mm

28-622 700 x 28C 2149 mm

32-622 700 x 32C 2174 mm

Si l‘on mesure personnellement le tour de roue, il

faudra tracer une marque sur la roue même et une

autre au même niveau sur le sol (par ex. avec de la

craie). Rouler ensuite tout droit jusqu‘à accomplir

exactement un tour de roue (avec la bonne pression

et le bon poids du cycliste) et tracer une deuxième

marque sur le sol. À présent l‘on peut calculer le tour

exact de la roue en mesurant la ligne tracée entre les

deux marques sur le sol (en mm) – v. Figure 8.

Sur l‘affichage apparaît l’indi-

cation km/h.

En poussant brièvement la touche SET il est possible

de choisir si l’indication doit être donnée en Kilomètres

(km/h) ou bien en Milles (m/h).

La valeur est mémorisée grâce à

la touche STORE.

Ensuite apparaît l‘affichage pour

le préréglage des kilomètres au

total (ou milles au total), où le

premier chiffre clignote.

Plage des valeurs: 00000-99999 km ou bien mi (=

Milles)

Prérégler grâce aux touches SET et STORE, procéder

avec la touche STORE.

Sur l‘affichage le chiffre 24 cli-

gnote pour le choix de l‘indi-

cation horaire (format horaire

à 12 ou à 24 heures). Dans le

cas du format à 12 heures, à

côté de l‘horaire l’indication A/P

s’affiche.

Grâce à la touche SET on peut

changer les valeurs, avec la

touche STORE la valeur est

mémorisée et on peut prérégler

l‘heure.

Avec la touche SET on peut

prérégler d‘abord les minutes,

puis en poussant brièvement

la touche STORE ce sont les

heures qui clignotent, que l‘on

peut aussi prérégler avec la

touche SET.

En agissant sur la touche

STORE, on mémorise l‘horaire

et le CM 4.11 bascule en

moda lité de fonction normale

d’exer cice après 2 secondes.

3. Fonctions

Le CM 4.11 présente une Marche/Arrêt automatique

en modalité de conduite. A cette fin il est nécessaire

qu’il soit fixé sur le support de guidon (si vous n’utilisez

pas le CM 4.11 vous ne devriez pas le laisser sur le

support de guidon).

Environ 4 secondes après le premier tour de roue,

l‘affichage du CM 4.11 fait apparaître les fonctions

suivantes:

Dessus:

Vitesse moyenne en kilomètres

à l‘heure (km/h) ou bien milles à

l‘heure (m/h)

Plage d‘indication 0 – 199,9

km/h ou bien m/h

Centre:

Vitesse actuelle en kilomètres à l‘heure (km/h) ou bien

milles à l‘heure (m/h)

Plage d‘indication 0 – 199,9 km/h ou bien m/h

Dessous:

Distance quotidienne (DST) en kilomètres ou milles

Plage d‘indication 0 – 999,99 km ou mi

1 minute après que le signal de

roue est absent, sur l‘affichage

n‘est plus visible que l’heure

et la distance totale (ODO: 0 –

99999 km ou mi).

Dès qu’il y a un nouvel signal de roue ou qu’une

touche (SET ou STORE) que sera appuyee, l’indicateur

sera complètement réactivé.

La distance quotidienne et la vitesse moyenne sont

remis à zéro automatiquement 12 heures après le

dernier signal de roue.

Pour remettre à zéro la distance totale, appuyez le

bouton AC ou enlevez et remettez la pile dans sa

cavité.

(Attention: NB: tous les préréglages disparaissent

automatiquement).

4 . Remplacement de la batterie

CM 4.11: À l‘aide d‘une pièce de monnaie dévisser

dans le sens contraire aux aiguilles d‘une montre la

fermeture à vis sur l‘arrière de l‘ordinateur. Sortir la

batterie usagée et brancher la nouvelle batterie lithium

3V du type CR 2032, avec pôle positif vers le haut.

Revisser la fermeture à vis.

Transmetteur: le transmetteur sans fil contient une

pile de 12 V. Pour cela, sur le côté de le transmetteur,

tournez le vouvercle du boitier de la pile vers la gauche

à l’aide d’une piece de monnaie. Enlevez l’ancienne

pile et installez une nouvelle pile de 12 V de type 23A

avec le pôle positif vers le haut. Revisser le couvercle.

Prière de ne pas jeter la batterie déchargée dans

les ordures ménagères, mais de la déposer aux

endroits prévus à cet effet.

5. Détection des pannes

Indication défectueuse ou absente sur l‘affichage

- Vérifier la bonne position de la batterie ou remplacer

la batterie

La vitesse actuelle n‘est pas indiquée

- Vérifier que le transmetteur a été mont correctement

- Contrôler la batterie du transmetteur, la remplacer le

cas échéant

- Vérifier si la magnéto des rayons est correctement

montée sur le rayon (directement en face du

transmetteur à une distance max. de 3 mm)

- Vérifier la distance séparant le transmetteur et le

support du guidon (max. 60 cm)

- Contrôler si le CM 4.11 est correctement accroché

sur le support du guidon

- Vérifier le tour de roue préréglé

Vitesse trop élevée ou trop faible

- Vérifier le tour de roue préréglé

- Contrôler l’unité de mesure

- Contrôler la batterie du transmetteur, la remplacer le

cas échéant

- Contrôler qu‘il n‘y ait pas de dérangements dus, par

ex., à d‘autres transmetteurs, à des systèmes GPS,

à des éclairages spéciaux de la roue, etc. Dans ce

cas, en s‘éloignant du rayon d‘action de la source de

dérangement, la normale indication réapparaîtra

6. Garantie

Nous appliquons à CM 4.11 une garantie de 24 mois.

La garantie ne couvre que les défauts de matériel

et de fabrication. Les batteries sono exclues de la

garantie. La garantie n‘est valable que si l‘ordinateur

et les accessoires ont été manipulés en suivant les

instructions d‘utilisation et avec soin.

En cas de droit à la garantie, nous vous prions

de bien vouloir vous adresser à votre four-

nisseur ou à votre distributeur local ou bien envoyez

l‘ordinateur, en même temps que la preuve d‘achat

(date) et que tous les accessoires, en affranchissant

convenablement, à:

CicloSport Service

K. W. Hochschorner GmbH

Einsteinstr. 39a

D-82152 Martinsried

[email protected]

www.ciclosport.com

Avant l‘envoi de l‘appareil nous vous prions de

lire encore une fois attentivement les instruc-

tions d‘utilisation et de vérifier la batterie.

En cas de droit à la garantie justifié, l’appareil réparé,

ou un autre appareil de remplacement, sera livré

gratuitement.

Réparations: au cas où l‘appareil serait renvoyé pour

la réparation ou bien au cas où l‘on ne reconnaîtrait

pas le droit à la garantie, il sera procédé auto ma-

tiquement à la réparation jusqu‘à concurrence de 19

Euros,-. Le retour de l‘appareil réparé sera effectué

contre remboursement.

MANUEL OPÉRATOIRE

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

A=1 B=30 C=2

E=5 F=6

D=4

G=7

J=9+10

K

H=8

?

? ? ?

SPD

Félicitations!

Grâce à votre achat de CICLOMASTER CM 4.11 vous êtes devenu l‘heureux propriétaire d‘un

ordinateur à vélo sans fils de très haute précision disposant de l‘électronique la plus moderne et

résistant aux intempéries.

La particularité du CM 4.11: après la prédisposition du préréglage indispensable, aucun bouton ne

doit plus être activé, l’indication de la vitesse, de la vitesse moyenne et de la distance s‘afficheront

automatiquement peu après le premier tour de roue.

Nous vous conseillons de lire attentivement le présent manuel opératoire.

Vous trouvérez notre manuel actuel opératoire sur notre page de publicité.

F

OPERATING MANUAL

GB/USA

Bewertung

Mehr zu diesem Bedienungsanleitung

Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr CicloSport CicloMaster CM 4.11 Fahrradcomputer zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, CicloSport zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres CicloSport CicloMaster CM 4.11 Fahrradcomputer in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.

Spezifikationen

Alle Anleitungen für CicloSport Fahrradcomputer
Weitere Anleitungen von Fahrradcomputer

Häufig gestellte Fragen zu CicloSport CicloMaster CM 4.11 Fahrradcomputer

Unser Support-Team sucht nach nützlichen Produktinformationen und beantwortet Ihre häufig gestellten Fragen. Sollte Ihnen ein Fehler bei den häufig gestellten Fragen auffallen, teilen Sie uns dies bitte anhand unseres Kontaktformulars mit.

Verwandte Produkte

Bedienungsanleitung

CicloSport Navic 400 Fahrradcomputer

Bedienungsanleitung

CicloSport CicloMaster CM 2.2 Fahrradcomputer

Bedienungsanleitung

CicloSport CicloMaster CM 436M Fahrradcomputer

Bedienungsanleitung

CicloSport CicloMaster CM 9.3A plus Fahrradcomputer

Bedienungsanleitung

CicloSport CicloMaster CM 206 Fahrradcomputer

Bedienungsanleitung

CicloSport CicloMaster CM 308 Fahrradcomputer

Bedienungsanleitung

CicloSport CicloMaster CM 8.2 Fahrradcomputer

Bedienungsanleitung

CicloSport CicloMaster CM 4.4A Fahrradcomputer

Verwandte Kategorien
