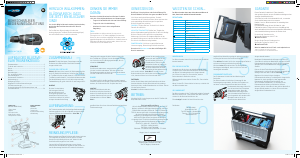

MODELL NO: TDD-10
AUFBAU DES BLUCAVE-
ELEKTROWERKZEUGS:
Zusammenbau ....................................................................1
Toolbod und Controller ......................................................1
Bohrer .................................................................................2
Betrieb ................................................................................3
Anwendungen ....................................................................4
Ein- und Ausschalten ........................................................4
Geschwindigkeit ................................................................4
Drehmoment einstellen .....................................................5
Aufbewahrung ....................................................................7
Reinigung/Pflege ...............................................................7
Allgemeine Sicherheitsanweisungen
für Elektrowerkzeuge ......................................................13
Sicherheitshinweise für Bohrmaschinen und
Schraubendreher .............................................................19

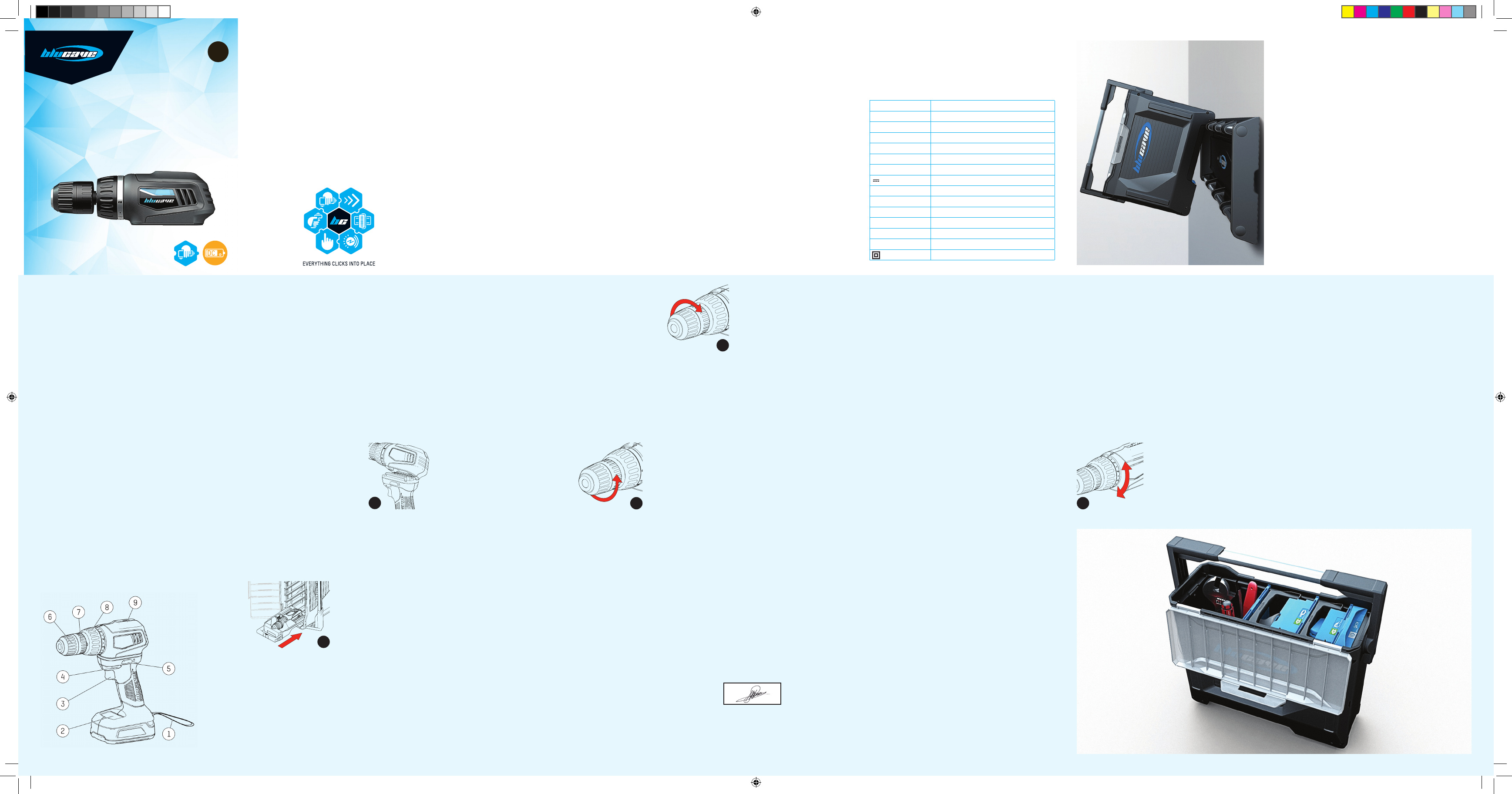

1 2 3 4 5 6
7 8 9 10 11 12
CONTROLLER
(SEPARAT ERHÄLTLICH)
1. Trageschlaufe
2. Magnet
3. Ein-/Ausschalter
4. Links/Rechtsschalter
5. Entsperrtaste Controller
BOHRSCHRAUBER
TOOLBOD
6. Bohrfutter
7. Manschette
8. Drehmomenteinstellung
9. Bithalterung
ZUSAMMENBAU:
Vorsicht: Für alle Montagen, Demontagen und das
Entfernen von Bohrern muss der Bohrschrauber
ausgeschaltet sein.
TOOLBOD UND CONTROLLER
Hinweis: BluCave liefert sowohl AC (Netzspannung) wie
auch DC (kabellos) betriebene Controller und ToolBods.
AC ToolBods können nur mit einem AC-Controller und DC
ToolBods nur mit einem DC-Controller betrieben werden.
Zur Identifizierung sehen Sie sich die entsprechende
Farbmarkierung an, grün steht für AC und orange für DC.
MONTAGE
Richten Sie den Haken
(mit orangem Streifen),
der am weitesten vom
Entriegelungssymbol (auf
dem blauen Verschluss) des
Controllers entfernt ist, mit der
entsprechenden Auskehlung
(ebenfalls mit orangem Streifen) auf der Unterseite
des ToolBod aus. Drücken Sie nun die beiden Flächen
von Controller und ToolBod gegeneinander, bis sie
einrasten. Siehe Abb. 1
DEMONTAGE
Der Bohrschrauber muss ausgeschaltet sein, bevor
Sie den Controller abnehmen. Drücken Sie auf das
Entriegelungssymbol auf dem Controller und nehmen
Sie das ToolBod vom Controller ab.
BOHRER
Das Zubehör-Kit für den BluCave Bohrschrauber (separat
erwerben) enthält eine Vielzahl von Bohrern und Schrauben-
drehern, die für die meisten DIY-Projekte ideal sind.
MONTAGE
Halten Sie die Manschette des
Bohrfutters mit einer Hand und
drehen Sie das Bohrfutter mit der
anderen Hand nach links, um die
Klemmbacken zu öffnen. Siehe
Abb. 2
Setzen Sie den gewünschten
Bohrer ein und achten Sie auf
ausreichenden Griff in den
Klemmbacken. Ziehen Sie das
Bohrfutter wieder an, indem Sie
die Manschette des Bohrfutters
mit einer Hand halten und das
Bohrfutter mit der anderen Hand
nach rechts drehen. Siehe Abb. 3 Lassen Sie den
Bohrschrauber ohne Last laufen und vergewissern Sie
sich, dass der Bohrer fest sitz und rund läuft.
ENTFERNEN
Halten Sie die Manschette des Bohrfutters mit einer
Hand und drehen Sie das Bohrfutter mit der anderen
Hand nach links, um die Klemmbacken zu öffnen. Ziehen
Sie den Bohrer heraus.
Vorsicht: Der Bohrer kann heiß sein.
BETRIEB:
Alle Arten 18 V DC-Controller passen zu allen DC ToolBods (z.B.
NiCd, NiMH oder Li-Ionen).
ANWENDUNGEN
Der Bohrschrauber kann für Holz, Kunststoff und Metall
benutzt werden.
EIN- UND AUSSCHALTEN
Vergewissern Sie sich vor der Inbetriebnahme, dass
Controller und ToolBod korrekt montiert sind und dass
der Bohrer/Schraubendreher fest eingeschraubt
ist. Drücken Sie den Ein-/Ausschalter, um den
Bohrschrauber in Betrieb zu setzen.
Während des Bohrens halten Sie den Ein-/Ausschalter
gedrückt.
Wenn Sie den Ein-/Ausschalter loslassen, schaltet sich
der Bohrschrauber aus.
GESCHWINDIGKEIT
Der Bohrschrauber ist ein ToolBod mit variabler Drehzahl.
Mit Druck auf den Ein-/Ausschalter auf dem Controller
stellen Sie die Drehzahl des Motors ein.
Eine niedrige Drehzahl ist ideal für weiche oder
empfindliche Materialien geeignet und wenn weniger
Leistung bei besserer Kontrolle benötigt wird.
Eine mittlere Drehzahl ist für eine ausgewogene Balance
zwischen Leistung und Kontrolle geeignet.
Mit einer hohen Drehzahl erzielen Sie eine größere
Arbeitsgeschwindigkeit, wenn es nicht so sehr auf
Genauigkeit ankommt.
DREHMOMENT EINSTELLEN
Das Drehmoment ist die Kraft des Werkzeugs im
Bohrfutter.
Der Bohrschrauber ist mit einer Steuerung für das
Drehmoment ausgestattet, die über ein Drehrad vorn
auf dem ToolBod eingestellt werden kann. Mit der
Drehmomentsteuerung stellen Sie
ein, mit welcher Kraft Schrauben
eingedreht werden. Ohne die
Drehmomentsteuerung könnte
eine Schraube beispielsweise zu
lose eingedreht oder andererseits
überdreht und zu tief in die
Oberfläche des Werkstücks
eingeschraubt werden.
Niedrigere Drehmomenteinstellungen sind eher für
Schrauben in weicheren Materialien geeignet. Höhere
Drehmomenteinstellungen sind für große Schrauben
geeignet, die in harte Materialien eingeschraubt
werden.
Drehen Sie das Einstellrad zum Einstellen des
Drehmoments, achten Sie auf die Ausrichtung mit der
Anzeige oben auf dem ToolBod. Siehe Abb. 4
Beginnen Sie stets mit einer niedrigen
Drehmomenteinstellung. Je niedriger die eingestellte
Nummer ist, desto geringer ist das angewandte
Drehmoment. Wird mehr Kraft benötigt, um
eine Schraube einzudrehen, so erhöhen Sie die
Drehmomenteinstellung schrittweise. Müssen
mehrere gleiche Schrauben in das gleiche Werkstück
eingeschraubt werden, so fahren Sie nun mit dem
eingestellten Drehmoment fort.
AUFBEWAHRUNG:
Die Toolbods werden mit einzigartiger Aufbewahrungs-
halterung geliefert, für die kompakte und geschützte
Lagerung im BluCave Systemkoffer. Siehe Abb. 5
REINIGUNG/PFLEGE:
Bohrschrauber und Zubehör können mit einem feuchten
Tuch abgewischt werden, müssen jedoch vor dem
Anschluss vollständig trocken sein. Halten Sie die
Ventilationsöffnungen frei von Staub.
Lassen Sie Ihre Elektrowerkzeuge nur von einem
autorisierten Kundendienst reparieren und achten Sie
auf die Benutzung identischer Ersatzteile. Hierdurch
gewährleisten Sie einen sicheren Betriebszustand Ihrer
Elektrowerkzeuge.
EG-Konformitätserklärung
Wir, die Batavia GmbH, Blankenstein 180, NL-7943 PE
Meppel, erklären in alleiniger Verantwortung, dass das
Produkt Bohrschrauber, Artikel Nr. 7060536, Modell Nr.
TDD-10 den wesentlichen Schutzanforderungen genügt,
die in den Europäischen Richtlinien Elektro-
magnetische Verträglichkeit 2004/108/EG (EMV),
2006/42/EG (Maschinen) und deren Änderungen
festgelegt sind. Für die Konformitätsbewertung wurden
folgende harmonisierte Normen herangezogen:
EN 60745-1: 2009+A11, EN 60745-2-4: 2010,
EN 55014-1:2006/A2:2011,
EN 55014-2:1997/A2:2008,
EN 61000-3-2:2006/A1:2009, EN 61000-3-3:2008
Meppel, den 1. september 2011
Meino Seinen, Qualitätsbeauftragter
Batavia GmbH, Blankenstein 180,
7943 PE Meppel, Niederlande
Distributor:
Batavia GmbH
Blankenstein 180
7943 PE Meppel - Niederlande
Telefon: +31 (0) 522 820200
www.batavia.eu
BOHRSCHRAUBER
BEDIENUNGSANLEITUNG
DE
GARANTIE
Dieses Batavia Produkt hat 2 Jahre Garantie
Sehr geehrter Kunde, unsere Produkte unterliegen einer
strengen Qualitätskontrolle.
Sollte dieses Gerät nicht einwandfrei sein, so wenden
Sie sich bitte immer zuerst an unseren
Kunden-Service. Bitte bewahren Sie unbedingt den
Kaufbeleg auf.
Die Garantieleistung gilt nur für Material- oder
Fabrikationsfehler. Ausgeschlossen sind Mängel die
durch missbräuchliche und unsachgemäße Behandlung
oder Gewalteinwirkung verursacht worden sind.
Deutschland | Kundenservice
Montag bis Freitag von 9 bis 17 Uhr
01805 937832*
Übrige Länder Europa | Kundenservice
Montag bis Freitag von 9 bis 17 Uhr
00800 66477400
*Nur €0,14 /Minute aus dem dt. Festnetz,
max. €0,42/Minute aus den Mobilfunknetzen.
HERZLICH WILLKOMMEN:
GLÜCKWUNSCH, DASS
SIE JETZT EIN BLUCAVER
SIND!
Sie sind ein Mitglied der wachsenden Gemeinschaften,
welche den BluCave Now Generation DIY-Bereich
umfassen!
Der Der BluCave-Bohrschrauber ist eines der
vielen geeigneten ToolBods (Elektrowerkzeugkörper),
das auf Ihrem BluCave-Controller einrastet.
DENKEN SIE IMMER
DARAN:
Beachten Sie beim Benutzen Ihrer BluCave-Produkte
stets alle Sicherheitsmaßnahmen und -Anweisungen.
• Fragen Sie im Zweifelsfall stets um Unterstützung.
• Tragen Sie stets Schutzkleidung.
• Arbeiten Sie stets in einer aufgeräumten
Umgebung.
TIPPS:
Zum Vermeiden von Splittern bohren Sie stets erst ein
Führungsloch von ca. 25 % des endgültigen Durchmessers.
Bohren Sie das Loch mit der endgültigen Größe dann von der
gegenüberliegenden Seite des Werkstücks. Sobald Sie etwa zur
Hälfte durch das Werkstück gebohrt haben, drehen Sie es um
und bohren Sie von der anderen Seite.
GENIESSEN SIE:
Benötigen Sie Inspirationen oder Unterstützung? Die
BluCave-Website eröffnet eine ganz neue Welt des DIY.
Sie können um Unterstützung bitten, Produkt-
informationen in Echtzeit erhalten, Ideen austauschen
und regelmäßige Aktualisierungen zu speziellen
BluCave-Angeboten erhalten.
ZUBEHÖR: Für jedes BluCave Toolbod ist ein Starter
Zubehör Kit erhältlich.
VIELSEITIGE TRAGEKOFFER:
Die BluCave-Tragekoffer
bieten Aufbewahrungsmöglichkeiten für die vollständige
BluCave-Palette und sogar für Ihre vorhandenen
Werkzeuge. Sie können als tragbare Behälter in der
gesamten Größe genutzt oder auf der BluCave-Schiene
als stilvolle Schränke befestigt werden.
ERWEITERUNGEN:
Sie können sogar Ihr BluCave um
Stromversorgung, Beleuchtung und Audio erweitern.
Besuchen Sie BluCave.com um den vollständigen DIY-
Bereich anzusehen.
WUSSTEN SIE SCHON...
Der Bohrschrauber kann zum Schrauben und Bohren in
Holz, Kunststoff und Metall benutzt werden.
DEFINITIONEN:
W Watt
kg Kilogramm
g Gramm
dB(A) Dezibel (A-gewichtet)
m/s² Vibration
Hz Hertz
V Volt
Gleichspannung
mAh Milliampere pro Stunde
min
-1
Umdrehungen oder Zyklen pro Minute
n
0
Leerlaufdrehzahl
n Nenndrehzahl
Pa Pascal
mm Millimeter
Doppelt isoliert
DC Drill Ma-DE # 1206-25.indd 1 25-06-12 16:01
