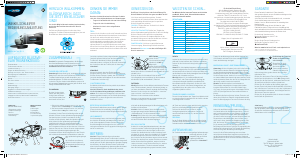

Bedienungsanleitung BluCave TAG-115-1 Winkelschleifer
Benötigen Sie ein Bedienungsanleitung für Ihren BluCave TAG-115-1 Winkelschleifer? Unten können Sie das PDF-Bedienungsanleitung kostenlos auf Deutsch ansehen und herunterladen. Für dieses Produkt gibt es derzeit 4 häufig gestellte Fragen, 0 Kommentare und 0 Stimmen. Wenn dies nicht das von Ihnen gewünschte Bedienungsanleitung ist, kontaktieren Sie uns bitte.
Ist Ihr Produkt defekt und bietet die Bedienungsanleitung keine Lösung? Gehen Sie zu einem Repair Café, wo es gratis repariert wird.
Bedienungsanleitung
Loading…
WINKELSCHLEIFER
BEDIENUNGSANLEITUNG
MODELL NO: TAG-115-1
DE
HERZLICH WILLKOMMEN:
GLÜCKWUNSCH, DASS
SIE JETZT EIN BLUCAVER
SIND!
Sie sind ein Mitglied der wachsenden Gemeinschaften,
welche den BluCave Now Generation DIY-Bereich
umfassen!
Der BluCave-Winkelschleifer ist eines der vielen
geeigneten ToolBods (Elektrowerkzeugkörper), das auf
Ihrem BluCave-Netzcontroller einrastet.
DENKEN SIE IMMER
DARAN:
Beachten Sie beim Benutzen Ihrer BluCave-Produkte
stets alle Sicherheitsmaßnahmen und -Anweisungen.
• Fragen Sie im Zweifelsfall stets um Unterstützung.
• Tragen Sie stets Schutzkleidung.
• Arbeiten Sie stets in einer aufgeräumten
Umgebung.
TIPPS:
Lassen Sie die Scheibe erst die volle Drehzahl erreichen,
bevor Sie die Arbeitsoberfläche berühren. Kontrollieren
Sie den Druck und den Kontakt zwischen der
Schleifscheibe und Ihrem Werkstück, um die optimale
Scheibendrehzahl zu gewährleisten. Das Schleifen
flacher Oberflächen erfolgt gewöhnlich in einem
spitzen Winkel. Ein zu großer Winkel verursacht einen
hohen Druck in einem kleinen Bereich, der ausgehöhlt
werden kann oder die Oberfläche Ihres Werkstücks wird
verbrannt.
GENIESSEN SIE:
Benötigen Sie Inspirationen oder Unterstützung? Die
BluCave-Website eröffnet eine ganz neue Welt des DIY.
Sie können um Unterstützung bitten, Produkt-
informationen in Echtzeit erhalten, Ideen austauschen
und regelmäßige Aktualisierungen zu speziellen
BluCave-Angeboten erhalten.
ZUBEHÖR: Für jedes BluCave Toolbod ist ein Starter
Zubehör Kit erhältlich.
VIELSEITIGE TRAGEKOFFER:
Die BluCave-Tragekoffer
bieten Aufbewahrungsmöglichkeiten für die vollständige
BluCave-Palette und sogar für Ihre vorhandenen
Werkzeuge. Sie können als tragbare Behälter in der
gesamten Größe genutzt oder auf der BluCave-Schiene
als stilvolle Schränke befestigt werden.
ERWEITERUNGEN:
Sie können sogar Ihr BluCave um
Stromversorgung, Beleuchtung und Audio erweitern.
Besuchen Sie BluCave.com um den vollständigen DIY-
Bereich anzusehen.
WUSSTEN SIE SCHON...
Der Winkelschleifer kann zum Trennen und Schleifen
von Metall, Beton, Stein, Holz und vielen anderen
Materialien benutzt werden.
DEFINITIONEN:
AUFBAU DES BLUCAVE-
ELEKTROWERKZEUGS:
Zusammenbau ......................................................................... 1
Toolbod und Controller ...........................................................1
Schutzvorrichtung ..................................................................2
Tragen des Winkelschleifers .................................................. 4
Montage von Schleif- oder Trennscheiben ........................... 5
Befestigung von Drahtbürsten ..............................................8
Hilfshandgriff ..........................................................................8
Betrieb .....................................................................................8
Ein-/Ausschalten ...................................................................9
Drehzahl .................................................................................10
Aufbewahrung .......................................................................10
Reinigung/Pflege ..................................................................11
Allgemeine Sicherheitsanweisungen
für Elektrowerkzeuge ...........................................................13
Gemeinsame Sicherheitshinweise zum Schleifen,
Sandpapierschleifen, Arbeiten mit Drahtbürsten
und Trennschleifen ...............................................................20
1 2 3 4 5 6
7 8 9 10 11 12
CONTROLLER
(SEPARAT ERHÄLTLICH)
1. Entsperrtaste Controller
2. Variabler Drehzahlregler
3. Auslöser
4. Verriegelungstaste
5. Statusanzeige
3
2
4
5
1
9
8
10
7
6
WINKELSCHLEIFER
TOOLBOD
6. Hilfshandgriff
7. Spannmutter
8. Innerer Flansch
9. Schutzvorrichtung
10. Spindelverriegelung
ZUSAMMENBAU:
Vorsicht: Der gesamte Zusammenbau, die Montage,
das Auseinanderbauen und Entfernen muss bei
ausgeschaltetem Winkelschleifer erfolgen. Ziehen Sie
den Netzstecker aus der Steckdose.
TOOLBOD UND CONTROLLER
Anmerkung: BluCave bietet netz- und batteriebetriebene
(kabellose) Controllers und ToolBods an. Netzbetriebene
ToolBods funktionieren nur mit einem Netz- und
batteriebetriebene ToolBods nur mit einem Batterie-
Controller. Für eine einfache Identifikation suchen Sie
die passende Farbmarkierung, wobei grün für Netz- und
orange für Batteriebetrieb steht.
ZUSAMMENBAU:
Richten Sie den festen
Haken (mit dem grünen
Streifen) am weitesten
vom Entsperrsymbol (auf
der blauen Lasche) des
Controllers entfernt in der entsprechenden Aussparung
(auch mit grünem Streifen) auf der Unterseite des
ToolBod aus. Nachdem Sie diese gefunden und
verbunden haben, schließen Sie die zwei Vorderseiten
des Controllers und des ToolBod, bis sie einrasten.
Siehe Abb. 1
DEMONTAGE:
Achten Sie darauf, dass das Elektrowerkzeug
ausgeschaltet ist, bevor Sie das Controller entfernen.
Drücken Sie das Entsperr-Symbol, das sich auf dem
Controller befindet und klappen Sie anschließend das
ToolBod vom Controller weg.
SCHUTZVORRICHTUNG
Der Winkelschleifer besitzt eine praktische, drehbare
Schutzvorrichtung.
Vorsicht: Ziehen Sie stets den Netzstecker, bevor
Sie die Schutzvorrichtung anbringen, entfernen oder
drehen. Die Schutz-vorrichtung muss stets auf dem
Werkzeug gedreht werden, um sie für die Anwendung
anzupassen, so dass die geschlossene Seite den
Anwender schützt.
BEFESTIGUNG:
Setzen Sie die
Schutzvorrichtung über
Spindel wie in Abb. 2
dargestellt.
Setzen Sie die Halteplatte
der Schutzvorrichtung über
die Spindel und achten Sie
darauf, dass die vier Schraubenlöcher eingedrückt (nicht
erhaben) sind.
Richten Sie die vier Schraubenlöcher auf dem
Schleifergehäuse aus und ziehen Sie die Schrauben
mit minimal 1,2 Nm und maximal 1,5 Nm fest.
ENTFERNEN:
Wichtig: Benutzen Sie den Winkelschleifer beim Trennen
oder Schleifen niemals ohne die Schutzvorrichtung, es
sei denn, bestimmtes Zubehör verlangt die Entfernung.
Entfernen Sie die Scheibe oder das Zubehör - siehe Mon-
tage von Schleif- oder Trennscheiben.
Entfernen Sie die vier Kreuzschlitzschrauben.
Entfernen Sie die Halteplatte der Schutzvorrichtung. Die
Schutzvorrichtung lässt sich abnehmen.
DREHEN:
Greifen Sie die Schutzvorrichtung fest mit einer Hand,
während Sie das Gehäuse des Schleifers festhalten.
Drehen Sie die Schutzvorrichtung in die gewünschte
Stellung.
Hinweis: Die Schutzabdeckung muss steif genug sein,
um in der eingestellten Position zu bleiben, jedoch noch
mit der Hand in die sicherste Position verstellbar sein,
um die Arbeiten ohne die Notwendigkeit durchführen zu
können, die Schrauben zu lösen.
Wichtig: Merken Sie sich während Betriebs mit
einer Schleif- oder Trennscheibe die Stellung der
Schutzvorrichtung im Verhältnis zum Werkstück,
Ihrer Hände und eines Körperteils. Achten Sie stets
darauf, dass Sie die Schutzvorrichtung drehen, um
zu gewährleisten, dass diese Sie vor Funken oder
fliegenden Spänen schützt.
TRAGEN DES WINKELSCHLEIFERS
Fassen Sie zum Anheben oder Tragen Ihres Winkelschleif-
ers stets den Bereich zum Anfassen des Geräts oder den
Schleifengriff am Controller.
Tragen Sie das Werkzeug niemals mit der Hand am Aus-
löser. Dadurch wird das Risiko eines unbeabsichtigten
Starts des Werkzeugs verringert.
MONTAGE VON SCHLEIF- ODER TRENNSCHEIBEN
Anmerkung: Achten Sie darauf, dass die Schleifscheibe,
Trennscheibe oder das Zubehör richtig befestigt und
vor der Benutzung festgezogen wurde, bevor Sie das
Werkzeug ohne Last für 30 Sekunden in einer sicheren
Position laufen lassen. Halten Sie es sofort an, wenn es
zu starken Vibrationen kommt oder wenn weitere Fehler
entdeckt werden. Wenn dies der Fall ist, überprüfen Sie
das Gerät, um die Ursache festzustellen.
Hinweis:
Der Winkelschleifer ist zur Aufnahme von
Trennscheiben und gekröpften Schruppschleifscheiben
konzipiert. Bitte wenden Sie sich an den Händler (siehe
S.12), wenn Sie einen geschlossenen Schutzkappe (Teile Nr.
CGTAG-115) benötigen um eine Trennscheibe benutzen zu
können.
Der Winkelschleifer besitzt zwei 40 mm-Flansche, mit
denen eine Vielfalt von Zubehör festgeklemmt werden
kann. Die Befestigung der Flansche ist äußerst wichtig.
Die Richtung des Flansches
ändert sich beim Trennen
oder Schleifen.
Überprüfen Sie stets
vor der Verwendung
die Schleifscheibe,
Trennscheibe oder das
Zubehör. Benutzten Sie
keine verbrauchten, gebrochenen oder sonstige
fehlerhafte Teile.
Richten Sie den inneren Flansch (der kein Gewinde
besitzt) auf der Spindel aus, wie in Abb. 3 dargestellt.
Richten Sie die zwei flachen, erhabenen Bereiche auf
die zwei flachen Bereiche auf der Spindel aus.
Richten Sie die Scheibe auf die Spindel gegen den
inneren Flansch mit dem Scheibenaufkleber in Richtung
des Schleifers aus. Das innere Loch in der Scheibe muss
gut außerhalb des erhabenen, kreisförmigen Bereichs
des inneren Flansches passen.
Richten Sie die Spannmutter (die ein inneres Gewinde
besitzt) mit der Spindel aus:
a. Für Schleifscheiben: Vergewissern Sie sich, dass der
erhabene Bereich in Richtung von Scheibe zeigt.
b. Für Trennscheiben: Vergewissern Sie sich, dass der
erhabene Bereich weg von Scheibe zeigt.
Schrauben Sie den Flansch im Uhrzeigersinn auf die
Spindel. Drücken Sie den Spindelverriegelungsknopf
auf dem Kopf des Schleifers und drehen Sie die
Scheibe und die Spindel, damit die Spindel verriegelt
wird. Halten Sie den Spindelverriegelungsknopf
gedrückt und richten Sie unter Benutzung des
mitgelieferten Schraubenschlüssels die zwei Stifte
des Schraubenschlüssels auf eins der zwei Löcher im
äußeren Flansch aus. Drehen Sie unter fortgesetztem
Drücken des Spindelverriegelungsknopfs den
Schraubenschlüssel im Uhrzeigersinn, bis der Flansch
die Scheibe festklemmt. Nicht überdrehen. Geben Sie
den Spindelverriegelungsknopf
frei.
Um Scheiben zu entfernen,
führen Sie das Verfahren in
der umgekehrten Reihenfolge
durch. Siehe Abb. 4
BEFESTIGUNG VON DRAHTBÜRSTEN
Die meisten Drahtbürsten passen direkt auf die Spindel
(Flansche sind nicht notwendig). Montieren Sie die
Drahtbürste entsprechend der mitgelieferten Anleitung.
HILFSHANDGRIFF
Der Hilfshandgriff muss stets befestigt werden, wenn
der Schleifer in Betrieb genommen wird. Er kann auf
jeder Seite angebracht werden. Drehen Sie einfach
den Hilfshandgriff im Uhrzeigersinn fest, um ihn zu
verriegeln und drehen Sie ihn gegen den Uhrzeigersinn,
um ihn zu entfernen.
BETRIEB:
Vorsicht: Einige Länder besitzen eine andere
Netzspannung. Wenn Sie ein ToolBod oder Controller
erhalten haben, das für einen anderen Markt hergestellt
wurde, müssen Sie die Spannung Ihrer Stromversorgung
kontrollieren, ob diese mit der auf dem ToolBod und
dem Controller angegebenen Spannung übereinstimmt.
Wenn die Spannungen von Toolbod oder Controller
nicht mit der Netzspannung nicht übereinstimmen, die
Geräten nicht benutzen.
Vorsicht: Achten Sie darauf, dass der Kabelschutz
ausgezogen wurde und das Werkzeug nicht in seiner
„Aufbewahrungs“-Position verwendet wird.
Achtung: Bitte stellen Sie sicher, dass das Werkstück
ordnungsgemäß abgestützt und gesichert ist, bevor Sie
mit dem Schleifen und Schneiden beginnen.
EIN-/AUSSCHALTEN
Achten Sie vor der Inbetriebnahme darauf, dass das
Controller und der ToolBod richtig befestigt wurden
und die Scheibe fest in der richtigen Position sitzt.
Stecken Sie den Netzstecker in eine Steckdose (und
schalten Sie sie ein, wenn sie schaltbar ist). Die blaue
Betriebsanzeige am Controller leuchtet auf, sobald
das Controller an die Steckdose angeschlossen wurde.
Drücken Sie den Auslöser, um den Schleifer zu starten.
Halten Sie den Auslöser gedrückt, um den Schleifer
laufen zu lassen. Lassen Sie den Auslöser los, um den
Schleifer anzuhalten. Für eine konstante Drehzahl
kann die Verriegelungstaste gesperrt werden, indem
die Taste am Controller dann gedrückt wird, wenn der
Auslöser vollständig heruntergedrückt wurde.
Drücken Sie den Auslöser voll durch, um die
Verriegelungsfunktion freizugeben. Lassen Sie
anschließend den Auslöser los, um den Schleifer
anzuhalten.
DREHZAHL:
Da der ToolBod-Winkelschleifer nur für eine einzige
Drehzahl entwickelt wurde, funktioniert die variable
Drehzahlfunktion bei Ihrem Controller nicht.
AUFBEWAHRUNG:
Die Toolbods werden mit einzigartiger Aufbewahrungs-
halterung geliefert, für die
kompakte und geschützte
Lagerung im BluCave
Systemkoffer. Siehe Abb. 5
REINIGUNG/PFLEGE:
Halten Sie den Winkelschleifer sauber und entfernen
Sie Staub. Halten Sie die Belüftungsschlitze, Toolbod
und Controllerverbinder frei von Schmutz, Staub oder
Partikeln. Lassen Sie nach der Arbeit mit Materialien,
die feine Partikel erzeugen, wie zum Beispiel Staub von
Ziegelsteinen oder Metallspäne, den Schleifer stets
ohne Last in einer staubfreien Umgebung laufen. Dies
hilft, die inneren Teile von Staubpartikeln zu reinigen.
Es ist ratsam, Druckluft zur Reinigung durch die
Belüftungsschlitze blasen. Reinigen Sie regelmäßig das
Gehäuse mit einem weichen Tuch, damit das Werkzeug
nicht rutschig oder übermäßig schmutzig wird.
Lassen Sie Ihre Elektrowerkzeuge nur von einem
autorisierten Kundendienst reparieren und achten Sie
auf die Benutzung identischer Ersatzteile. Hierdurch
gewährleisten Sie einen sicheren Betriebszustand Ihrer
Elektrowerkzeuge.
GARANTIE
Dieses Batavia Produkt hat 2 Jahre Garantie
Sehr geehrter Kunde, unsere Produkte unterliegen einer
strengen Qualitätskontrolle.
Sollte dieses Gerät nicht einwandfrei sein, so wenden
Sie sich bitte immer zuerst an unseren
Kunden-Service. Bitte bewahren Sie unbedingt den
Kaufbeleg auf.
Die Garantieleistung gilt nur für Material- oder
Fabrikationsfehler. Ausgeschlossen sind Mängel die
durch missbräuchliche und unsachgemäße Behandlung
oder Gewalteinwirkung verursacht worden sind.
Deutschland | Kundenservice
Montag bis Freitag von 9 bis 17 Uhr
01805 937832*
Übrige Länder Europa | Kundenservice
Montag bis Freitag von 9 bis 17 Uhr
00800 66477400
Website: www.batavia.eu | Email: [email protected]
*Nur €0,14 /Minute aus dem dt. Festnetz,
max. €0,42/Minute aus den Mobilfunknetzen.
Schmierung
Im Getriebegehäuse wurde ein Schmiermittel verwendet,
das die gesamte Lebensdauer des Werkzeugs hält.
Sie müssen das Werkzeug während seines normalen
Arbeitslebens nicht schmieren.
Verteiler:
Batavia GmbH
Blankenstein 180
7943 PE Meppel - Niederlande
Telefon: +31 (0) 522 820200
www.batavia.eu
EG-Konfirmitätserklärung
Wir, die Batavia GmbH, Blankenstein 180,
NL-7943 PE Meppel, erklären in alleiniger
Verantwortung, dass das Produkt Winkelschleifer,
Artikel Nr. 7060533, Modell Nr.TAG-115-1 den
wesentlichen Schutzanforderungen genügt, die in den
Europäischen Richtlinien Elektromagnetische
Verträglichkeit 2004/108/EG (EMV),
2006/42/EG (Maschinen) und deren Änderungen
festgelegt sind. Für die Konformitätsbewertung wurden
folgende harmonisierte Normen herangezogen:
EN 60745-1: 2009+A11, EN 60745-2-3: 2011,
EN 55014-1:2006/A2:2011,
EN 55014-2:1997/A2:2008,
EN 61000-3-2:2006/A1:2009, EN 61000-3-3:2008
Meppel, den 01 september 2011
Meino Seinen, Qualitätsbeauftragter
Batavia GmbH, Blankenstein 180,
7943 PE Meppel, Niederlande
W Watt
Kg Kilogramm
g Gramm
dB(A) Dezibel (A-gewichtet)
m/s² Vibration
Hz Hertz
V Volt
~ Wechselspannung
A Ampere
min
-1
Umdrehungen oder Zyklen pro minute
n
0
Leerlaufdrehzahl
n Nenndrehzahl
Pa Pascal
mm Millimeter
Doppelt isoliert
3
1
2
4
5
AC Angle Grinder Ma-DE # 1206-25.indd 1 25-06-12 14:48
Loading…
Bewertung
Teilen Sie uns mit, was Sie über die BluCave TAG-115-1 Winkelschleifer denken, indem Sie eine Produktbewertung verfassen. Möchten Sie Ihre Erfahrungen mit diesem Produkt teilen oder eine Frage stellen? Hinterlassen Sie einen Kommentar am Ende dieser Seite!Mehr zu diesem Bedienungsanleitung
Wir verstehen, dass es schön ist, ein gedrucktes Bedienungsanleitung für Ihr BluCave TAG-115-1 Winkelschleifer zu haben. Sie können das Bedienungsanleitung jederzeit von unserer Website herunterladen und selbst ausdrucken. Wenn Sie ein Originalhandbuch wünschen, empfehlen wir Ihnen, BluCave zu kontaktieren. Möglicherweise können sie ein Originalhandbuch bereitstellen. Suchen Sie das Bedienungsanleitung Ihres BluCave TAG-115-1 Winkelschleifer in einer anderen Sprache? Wählen Sie auf unserer Homepage Ihre bevorzugte Sprache und suchen Sie nach der Modellnummer, um zu sehen, ob wir sie verfügbar haben.
Spezifikationen
| Marke | BluCave |
| Modell | TAG-115-1 |
| Kategorie | Winkelschleifer |
| Dateityp | |
| Dateigröße | 1.29 MB |
Alle Anleitungen für BluCave Winkelschleifer
Weitere Anleitungen von Winkelschleifer
Häufig gestellte Fragen zu BluCave TAG-115-1 Winkelschleifer
Unser Support-Team sucht nach nützlichen Produktinformationen und beantwortet Ihre häufig gestellten Fragen. Sollte Ihnen ein Fehler bei den häufig gestellten Fragen auffallen, teilen Sie uns dies bitte anhand unseres Kontaktformulars mit.
Für welche Materialien ist mein Winkelschleifer geeignet? Verifiziert
Winkelschleifer werden meistens für Oberflächen aus Metall oder Stein verwendet. Da von diesem Gerät viele Hitze erzeugt wird, ist es nur bedingt für Oberflächen aus Holz oder Plastik geeignet.
Das war hilfreich (61) Mehr lesenMuss ich Gehörschutz tragen, wenn ich einen Winkelschleifer verwende? Verifiziert
Ja, sollten Sie. Auch wenn sich die Lautstärke eines Winkelschleifers möglicherweise je nach Marke und Modell unterscheidet, kann die Langzeitbelastung durch starken Lärm dauerhafte Gehörschäden verursachen. Aus diesem Grund ist es empfehlenswert, Gehörschutz zu tragen.
Das war hilfreich (16) Mehr lesenMuss ich Augenschutz tragen, wenn ich einen Winkelschleifer verwende? Verifiziert
Ja. Während des Schleifens können kleine Partikel aufgewirbelt werden. Wenn sie in die Augen geraten, können sie dauerhafte Augenschäden verursachen. Deshalb ist es stets erforderlich, einen Augenschutz zu tragen.
Das war hilfreich (14) Mehr lesenKann ich Elektrowerkzeuge in einem Schuppen oder einer Garage aufbewahren? Verifiziert
Im Allgemeinen können Sie Elektrowerkzeuge in einem Schuppen oder einer Garage aufbewahren, auch wenn es dort manchmal friert. Für die Lebensdauer des Elektrowerkzeugs ist es jedoch besser, es an einem trockenen Ort ohne große Temperaturschwankungen aufzubewahren. In einem Schuppen oder einer Garage kann es aufgrund von Temperaturunterschieden zur Bildung von Kondenswasser kommen, das Rost verursachen kann. Darüber hinaus halten akkubetriebene Geräte kürzer und laden sich bei sehr niedrigen Temperaturen schlechter auf. Um sicherzugehen, wie Ihr Elektrowerkzeug gelagert werden muss, lesen Sie die Bedienungsanleitung immer sorgfältig durch.
Das war hilfreich (4) Mehr lesen
Diskutieren Sie über dieses Produkt mit
Hier können Sie uns Ihre Meinung zu BluCave TAG-115-1 Winkelschleifer mitteilen. Wenn Sie eine Frage haben, lesen Sie zunächst das Bedienungsanleitung sorgfältig durch. Die Anforderung eines Bedienungsanleitung kann über unser Kontaktformular erfolgen.
